奇异值分解(SVD)原理与在降维中的应用

1、字典学习思想

字典学习的思想应该源来实际生活中的字典的概念。字典是前辈们学习总结的精华，当我们需要学习新的知识的时候，不必与先辈们一样去学习先辈们所有学习过的知识，我们可以参考先辈们给我们总结的字典，通过查阅这些字典，我们可以大致学会到这些知识。

为了将上述过程用准确的数学语言描述出来，我们需要将“总结字典”、“查阅字典”做出一个更为准确的描述。就从我们的常识出发：

1. 我们通常会要求的我们的字典尽可能全面，也就是说总结出的字典不能漏下关键的知识点。
2. 查字典的时候，我们想要我们查字典的过程尽可能简洁，迅速，准确。即，查字典要快、准、狠。
3. 查到的结果，要尽可能地还原出原来知识。当然，如果要完全还原出来，那么这个字典和查字典的方法会变得非常复杂，所以我们只需要尽可能地还原出原知识点即可。

注： 以上内容，完全是自己的理解，如有不当之处，欢迎各位拍砖。

下面，我们要讨论的就是如何将上述问题抽象成一个数学问题，并解决这个问题。

2、字典学习数学模型

2.1 数学描述

我们将上面的所提到的关键点用几个数学符号表示一下：

• “以前的知识”，更专业一点，我们称之为原始样本，用矩阵 $\mathbf{Y}$ 表示;
• “字典”，我们称之为字典矩阵，用 $\mathbf{D}$ 表示， “字典"中的词条，我们称之为原子 (atom)，用列向量 ${\mathrm{d}}_k$ 表示;
• “查字典的方法”，我们称为稀疏矩阵，用 $\mathbf{X}$;
• “查字典的过程”，我们可以用矩阵的乘法来表示，即 $\mathbf{D}\mathbf{X}$ 。
  用数学语言描述，字典学习的主要思想是，利用包含 $K$ 个原子 ${\mathbf{d}}_k$ 的字典矩阵 $\mathbf{D}\in {\mathbf{R}}^{m\times K}$ ，稀疏线性表示原始样本 $\mathbf{Y}\in {\mathbf{R}}^{m\times n}$ (其中 $m$ 表示样本数， $n$ 表示样本的属性) ，即有 $\mathbf{Y}=\mathbf{D}\mathbf{X}$ (这只是我们理想的情况)，其中 $\mathbf{X}\in {\mathbf{R}}^{K\times n}$ 为稀疏矩阵，可以将上 述问题用数学语言描述为如下优化问题
  $$\underset{\mathbf{D},\mathbf{X}}{\min }\Vert \mathbf{Y}-\mathbf{D}\mathbf{X}{\Vert }_F^2,\text{ s.t. }\forall i,{\Vert {\mathbf{x}}_i\Vert }_0\le T_0\text{\hspace{1em}(2-1)}$$
  或者
  $$\underset{\mathbf{D},\mathbf{X}}{\min }\sum _i{\Vert {\mathbf{x}}_i\Vert }_0\text{, s.t. }\underset{\mathbf{D},\mathbf{X}}{\min }\Vert \mathbf{Y}-\mathbf{D}\mathbf{X}{\Vert }_F^2\le ϵ,\text{\hspace{1em}(2-2)}$$
  上式中 $\mathbf{X}$ 为稀疏编码的矩阵， ${\mathbf{x}}_i(i=1,2,\cdots ,K)$ 为该矩阵中的行向量，代表字典矩阵的系数。

注: ${\Vert {\mathrm{x}}_i\Vert }_0$ 表示零阶范数，它表示向量中不为 0 的数的个数。

2.2 求解问题

式 (2-1) 的目标函数表示，我们要最小化查完的字典与原始样本的误差，即要尽可能还原出原始样本；它的限的制条件 ${\Vert {\mathbf{x}}_i\Vert }_0\le T_0$ ，表示查字典的方式要尽可能简单，即 $\mathbf{X}$ 要尽可能稀疏。式 (2-2) 同理。
式 (2-1) 或式 (2-2) 是一个带有约束的优化问题，可以利用拉格朗日乘子法将其转化为无约束优化问题
$$\underset{\mathbf{D},\mathbf{X}}{\min }\Vert \mathbf{Y}-\mathbf{D}\mathbf{X}{\Vert }_F^2+\lambda {\Vert {\mathbf{x}}_i\Vert }_1\text{\hspace{1em}(2-3)}$$

注: 我们将 ${\Vert {\mathbf{x}}_i\Vert }_0$ 用 ${\Vert {\mathbf{x}}_i\Vert }_1$ 代替，主要是 ${\Vert {\mathbf{x}}_i\Vert }_1$ 更加便于求解。

这里有两个优化变量 $\mathbf{D},\mathbf{X}$ ，为解决这个优化问题，一般是固定其中一个优化变量，优化另一个变量，如此交替进行。式 (2-3) 中 的稀疏矩阵 $\mathbf{X}$ 可以利用已有经典算法求解，如 Lasso (Least Absolute Shrinkage and Selection Operator) 、 OMP (Orthogonal Matching Pursuit)，这里我重点讲述如何更新字典 $\mathbf{D}$ ，对更新 $\mathbf{X}$ 不多做讨论。
假设 $\mathbf{X}$ 是已知的，我们逐列更新字典。下面我们仅更新字典的第 $k$ 列，记 ${\mathbf{d}}_k$ 为字典 $\mathbf{D}$ 的第 $k$ 列向量，记 ${\mathbf{x}}_T^k$ 为稀疏矩阵 $\mathbf{X}$ 的第 $k$ 行向 量，那么对式 $(2-1)$ ，我们有
$$\begin{array}{rl}\Vert \mathbf{Y}-\mathbf{D}\mathbf{X}{\Vert }_F^2& ={\Vert \mathbf{Y}-\sum _{j=1}^K{\mathbf{d}}_j{\mathbf{x}}_T^j\Vert }_F^2\\ & ={\Vert \left(\mathbf{Y}-\sum _{j\ne k}{\mathbf{d}}_j{\mathbf{x}}_T^j\right)-{\mathbf{d}}_k{\mathbf{x}}_T^k\Vert }_F^2\\ & ={\Vert {\mathbf{E}}_k-{\mathbf{d}}_k{\mathbf{x}}_T^k\Vert }_F^2\end{array}\text{\hspace{1em}(2-4)}$$
上式中残差 ${\mathbf{E}}_k=\mathbf{Y}-{\sum }_{j\ne k}{\mathbf{d}}_j{\mathbf{x}}_T^j$ ，此时优化问题可描述为
$$\underset{{\mathbf{d}}_k,{\mathbf{x}}_T^k}{\min }{\Vert {\mathbf{E}}_k-{\mathbf{d}}_k{\mathbf{x}}_T^k\Vert }_F^2$$
因此我们需要求出最优的 ${\mathbf{d}}_k,{\mathbf{x}}_T^k$ ，这是一个最小二乘问题，可以利用最小二乘的方法求解，或者可以利用SVD进行求解，这里利用 SVD的方式求解出两个优化变量。

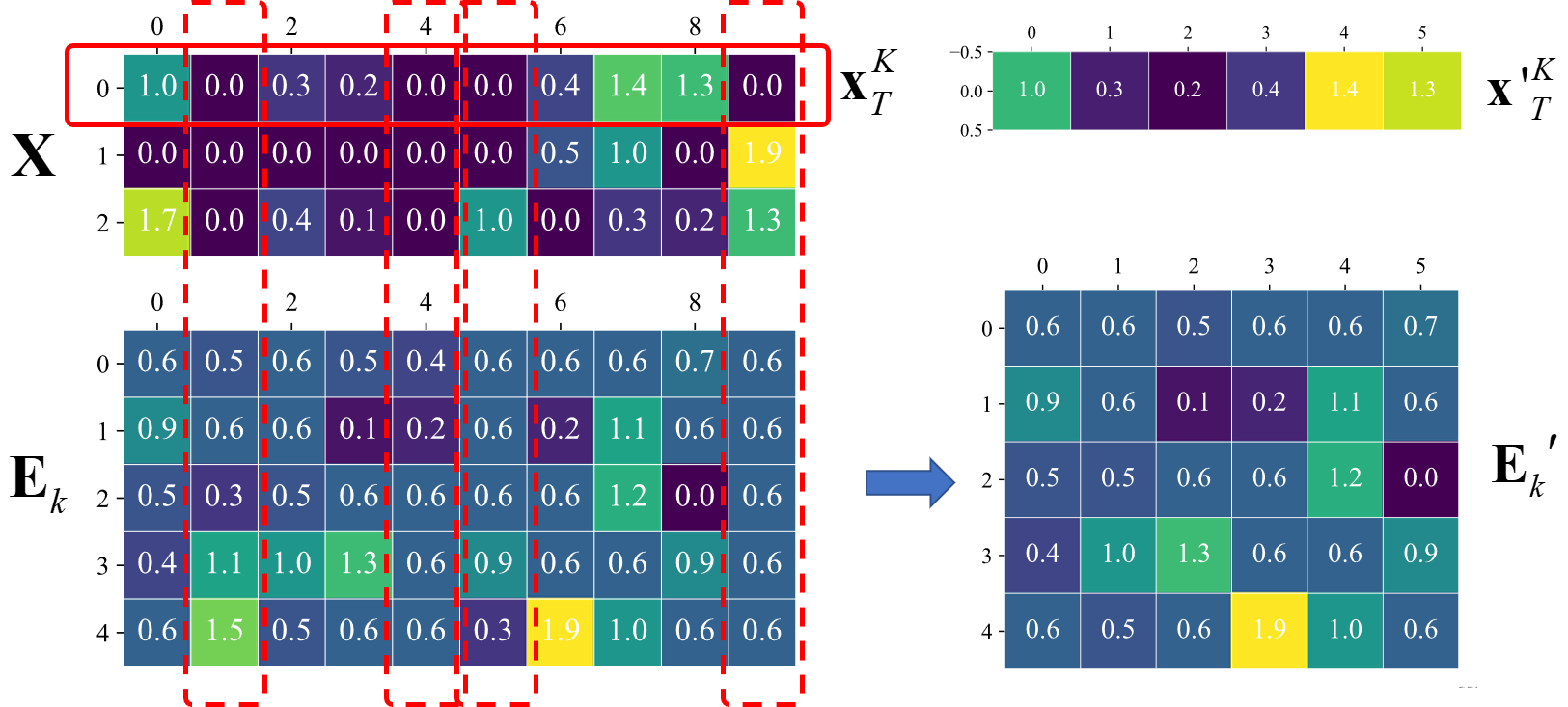

但是，在这里我人需要注意的是，不能直接利用 ${\mathbf{E}}_k$ 进行求解，否则求得的新的 ${\mathbf{x}}_k^T$ 不稀疏。因此我们需要将 ${\mathbf{E}}_k$ 中对应的 ${\mathbf{x}}_T^k$ 不为 0 的 位置提取出来，得到新的 ${\mathbf{E}}_k^{\prime }$ ，这个过程如图2-1所示，这样描述更加清晰。

$$图2-1提取部分残差$$
如上图，假设我们要更新第0列原子，我们将 ${\mathbf{x}}_T^k$ 中为零的位置找出来，然后把 ${\mathbf{E}}_k$ 对应的位置删除，得到 ${\mathbf{E}}_k^{\prime }，$ 此时优化问题可描述为
$$\underset{{\mathbf{d}}_k,{\mathbf{x}}_T^k}{\min }{\Vert {\mathbf{E}}_k^{\prime }-{\mathbf{d}}_k{\mathbf{x}}_T^{\prime k}\Vert }_F^2\text{\hspace{1em}(2-5)}$$
因此我们需要求出最优的 ${\mathbf{d}}_k,{\mathbf{x}}^{\prime }{}_T^k$
$${\mathbf{E}}_k^{\prime }=U\Sigma V^T\text{\hspace{1em}(2-6)}$$
取左奇异矩阵 $U$ 的第1个列向量 ${\mathbf{U}}_1=U(\cdot ,1)$ 作为 ${\mathbf{d}}_k$ ，即 ${\mathbf{d}}_k={\mathbf{u}}_1$ ，取右奇异矩阵的第1个行向量与第1个奇异值的乘积作为 ${\mathbf{x}}^{\prime }{}_{T}k$ ， 即 ${\mathbf{x}}_T^{\prime k}=\Sigma (1,1)V^T(1,\cdot )$ 。得到 ${\mathbf{x}}_T^{\prime k}$ 后，将其对应地更新到原 ${\mathbf{x}}_T^k$ 。

注: 式 (2-6) 所求得的奇异值矩阵 $\Sigma$ 中的奇异值应从大到小排列；同样也有 ${\mathbf{x}}^{\prime }{}_T^k=\Sigma (1,1)V(\cdot ,1{)}^T$ ，这与上面 ${\mathbf{x}}_T^{\prime k}$ 的求法是 相等的。

2.3 字典学习算法实现

据2.2小节，利用稀疏算法求解得到稀疏矩阵 $\mathbf{X}$ 后，逐列更新字典，有如下算法1.1。

---

算法1.1：字典学习（K-SVD）

---

输入: 原始样本，字典，稀疏矩阵
输出: 字典，稀疏矩阵

1. 初始化: 从原始样本 $Y\in {\mathbf{R}}^{m\times n}$ 随机取 $K$ 个列向量或者取它的左奇异矩阵的前 $K$ 个列向量 { d 1 , d 2 , ⋯   , d K } \left\{\mathbf{d}_{1}, \mathbf{d}_{2}, \cdots, \mathbf{d}_{K}\right\} {d1​,d2​,⋯,dK​} 作为初始字典 的原子，得到字典 ${\mathbf{D}}^{(0)}\in {\mathbf{R}}^{m\times K}$ 。令 $j=0$ ，重复下面步骤2-3，直到达到指定的迭代步数，或收敛到指定的误差:
2. 稀疏编码：利用字典上一步得到的字典 ${\mathbf{D}}^{(j)}$ ，稀疏编码，得到 ${\mathbf{X}}^{(j)}\in {\mathbf{R}}^{K\times n}$ 。
3. 字典更新： 逐列更新字典 ${\mathbf{D}}^{(j)}$ ，字典的列 d k ∈ { d 1 , d 2 , ⋯   , d K } \mathbf{d}_{k} \in\left\{\mathbf{d}_{1}, \mathbf{d}_{2}, \cdots, \mathbf{d}_{K}\right\} dk​∈{d1​,d2​,⋯,dK​}

• 当更新 ${\mathbf{d}}_k$ 时，计算误差矩阵 ${\mathbf{E}}_k$
  $${\mathbf{E}}_k=\mathbf{Y}-\sum _{j\ne k}{\mathbf{d}}_j{\mathbf{x}}_T^j$$
• 取出稀 疏矩阵第 $k$ 个行向量 ${\mathbf{x}}_T^k$ 不为 0 的索引的集合 ${\omega }_k=\left\{i\mid 1\le i\le n,{\mathbf{x}}_T^k(i)\ne 0\right\}$ ${\mathbf{x}}_T^{\prime }{}_T^k=\left\{{\mathbf{x}}_T^k(i)\mid 1\le i\le n,{\mathbf{x}}_T^k(i)\ne 0\right\}$
• 从 ${\mathbf{E}}_k$ 取出对应 ${\omega }_k$ 不为 0 的列，得到 ${\mathbf{E}}_k^{\prime }$.
• 对 ${\mathbf{E}}_k^{\prime }$ 作奇异值分解 ${\mathbf{E}}_k=U\Sigma V^T$ ，取 $U$ 的第1列更新字典的第 $k$ 列，即 ${\mathbf{d}}_k=U(\cdot ,1)$ ；令 ${\mathbf{x}}_T^{\prime }=\Sigma (1,1)V(\cdot ,1{)}^T$ ，得 到 ${\mathbf{x}}_T^{\prime k}$ 后，将其对应地更新到原 ${\mathbf{x}}_T^k$ 。
• $j=j+1$

---

3、字典学习Python实现

以下实验的运行环境为python3.6+jupyter5.4。

载入数据

import numpy as np
import pandas as pd
from scipy.io import loadmat

train_data_mat = loadmat("../data/train_data2.mat")

train_data = train_data_mat["Data"]
train_label = train_data_mat["Label"]

print(train_data.shape, train_label.shape)

注： 上面的数据集，可以随便使用一个，也可以随便找一个张图片。

初始化字典

u, s, v = np.linalg.svd(train_data)
n_comp = 50
dict_data = u[:, :n_comp]

字典更新

def dict_update(y, d, x, n_components):
    """
    使用KSVD更新字典的过程
    """
    for i in range(n_components):
        index = np.nonzero(x[i, :])[0]
        if len(index) == 0:
            continue
        # 更新第i列
        d[:, i] = 0
        # 计算误差矩阵
        r = (y - np.dot(d, x))[:, index]
        # 利用svd的方法，来求解更新字典和稀疏系数矩阵
        u, s, v = np.linalg.svd(r, full_matrices=False)
        # 使用左奇异矩阵的第0列更新字典
        d[:, i] = u[:, 0]
        # 使用第0个奇异值和右奇异矩阵的第0行的乘积更新稀疏系数矩阵
        for j,k in enumerate(index):
            x[i, k] = s[0] * v[0, j]
    return d, x

注： 上面代码的16~17需要注意python的numpy中的普通索引和花式索引的区别，花式索引会产生一个原数组的副本，所以对花式索引的操作并不会改变原数据，因此不能像第10行一样，需利用直接索引更新x。

迭代更新求解

可以指定迭代更新的次数，或者指定收敛的误差。

from sklearn import linear_model

max_iter = 10
dictionary = dict_data

y = train_data
tolerance = 1e-6

for i in range(max_iter):
    # 稀疏编码
    x = linear_model.orthogonal_mp(dictionary, y)
    e = np.linalg.norm(y - np.dot(dictionary, x))
    if e < tolerance:
        break
    dict_update(y, dictionary, x, n_comp)

sparsecode = linear_model.orthogonal_mp(dictionary, y)

train_restruct = dictionary.dot(sparsecode)
