第一章什么是BFD？

1.1 BFD协议功能
BFD是一种基于RFC 5880标准的高速故障检测机制，两个系统建立BFD会话后，在它们之间的通道上周期性地发送BFD报文，如果一方在协商的检测时间内没有接收到BFD报文，则认为这条双向通道上发生了故障。上层协议通过BFD告知到链路故障后可以及时采取措施，进行故障修复。

1.2 BFD典型应用场景
通常，BFD不能独立运行，而是作为辅助与接口状态或路由协议（如静态路由、OSPF、IS-IS、BGP等）联动使用。

第二章 BFD与NQA的区别

2.1 二者区别

        （1）BFD毫秒级，NQA秒级
        （2）BFD两端都需要启动，NQA只在一边测试（有的网络中需要在两边都启用NQA，要不然NQA起不来）
        （3）BFD更看重网络连通性，而NQA更看重网络质量

2.2 总结

BFD主要用于快速检测链路状态和实现快速网络收敛，而NQA/SLA则用于监控网络性能和服务质量，以确保网络达到预定的性能指标。它们在目的、工作方式和灵敏度上存在差异，因此在网络设计和运维中具有不同的应用

第三章 BFD与静态路由实验

3.1 静态路由为什么需要BFD

它与动态路由协议不同，静态路由自身没有检测机制，当网络发生故障的时候，需要管理员介入。解决办法：BFD for静态路由特性可为静态路由绑定BFD会话，利用BFD会话来检测静态路由所在链路的状态

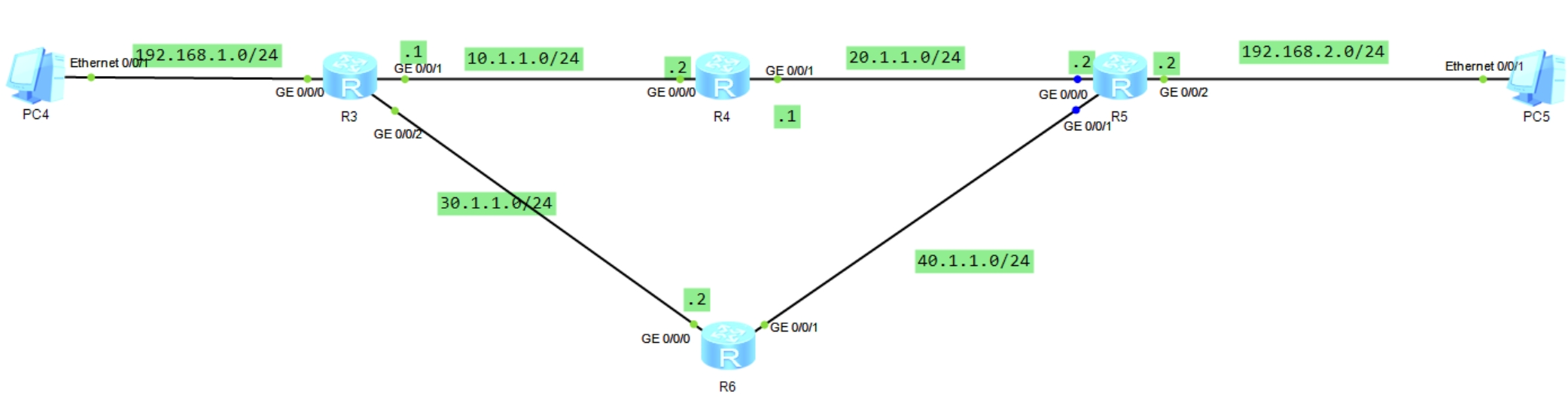

3.2 实验拓扑

在R3、R5上配置静态路由，以及做备份路由，即R3去往这个网段正常境况下走R4，当R3、R4间的链路出现故障后，切换到R6

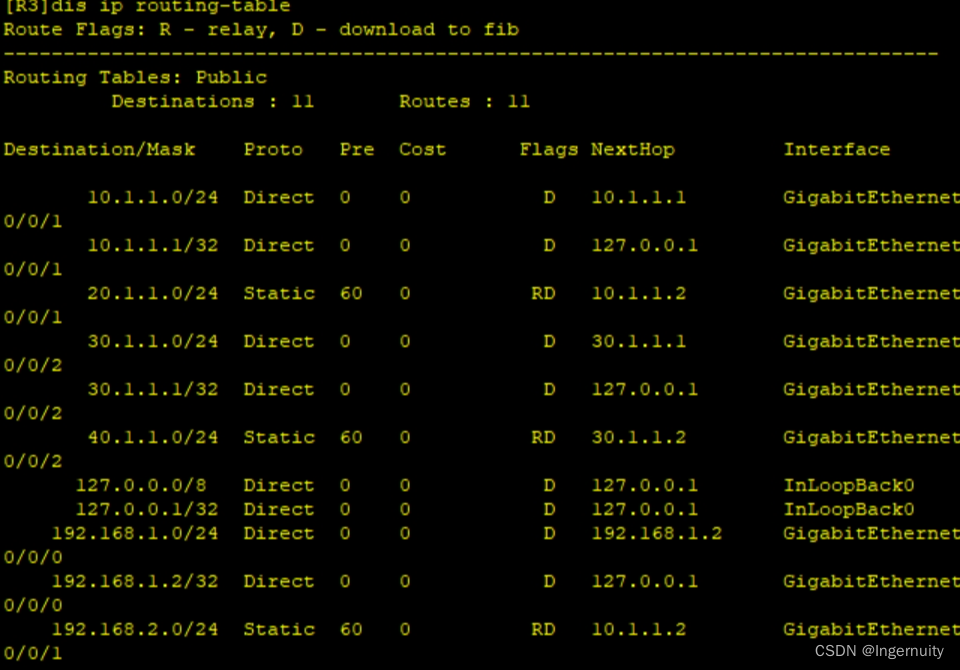

R3路由表：

R5路由表：

R4：

R6：

R3上配置两条静态路由，分别指向R4、R6；将去往R6的优先级改小一些：
ip route-static 192.168.2.0 255.255.255.0 10.1.1.2
ip route-static 192.168.2.0 255.255.255.0 30.1.1.2 preference 100

R5上配置静态路由：
ip route-static 192.168.1.0 255.255.255.0 20.1.1.1
ip route-static 192.168.1.0 255.255.255.0 40.1.1.1 preference 100

3.3 建立BFD会话

[R3]bfd [R3-bfd]quit [R3]bfd r3-r5 bind peer-ip 20.1.1.2 source-ip 10.1.1.1 auto [R3-bfd-session-1]min-tx-interval 100 BFD报文的发送间隔 [R3-bfd-session-1] min-rx-interval 100 BFD报文的最小接收间隔 [R3]q

3.4 与静态路由进行绑定

[R3]ip route-static 192.168.2.0 255.255.255.0 10.1.1.2 track bfd-session r3-r5
[R5]ip route-static 192.168.1.0 255.255.255.0 20.1.1.1 track bfd-session r5-r3

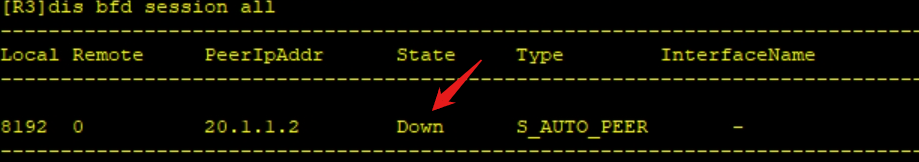

查看BFD会话表项
