一、串口介绍

1、定义和功能

定义：串口是一种应用十分广泛的通讯接口，串口成本低，容易使用、通信线路简单，可实现两个设备的相互通信。

功能：单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块相互通信，极大的扩展了单片机的应用范围，增强了单片机系统的硬件实力。

51单片机内部自带UART（通用异步收发器），可实现单片机的串口通信。

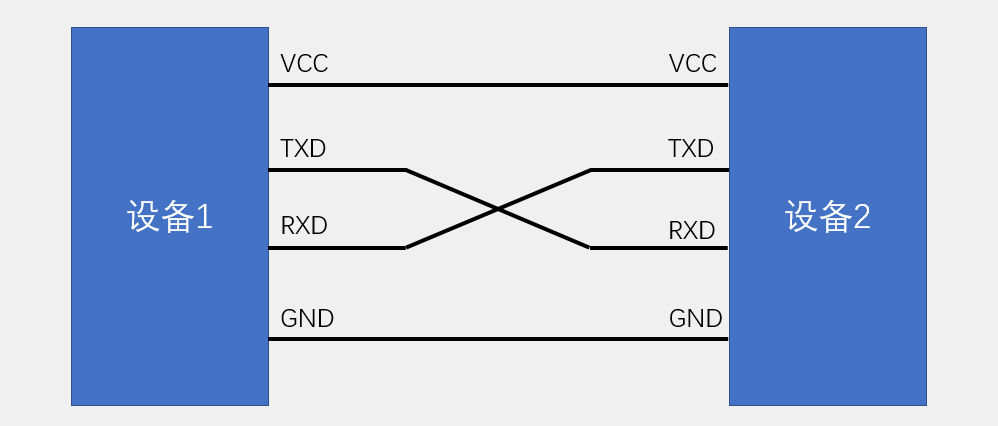

2、硬件电路

简单双向串口通信有两根通信线（发送端TXD和接收端RXD）；

TXD与RXD要交叉连接；

当只需单向的数据传输时，可以直接一根通信线；

当电平标准不一致时，需要加电平转换芯片。

3、电平标准

电平标准是数据1和数据0的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有下面三种：

（1）TTL电平：+5V表示1，0V表示0；

（2）RS232电平：-3V ~ -15V表示1，+3V ~ +15V表示0；

（3）RS485电平：两线电压差+2V ~ +6V表示1，-2V ~ -6V表示0（差分信号）。

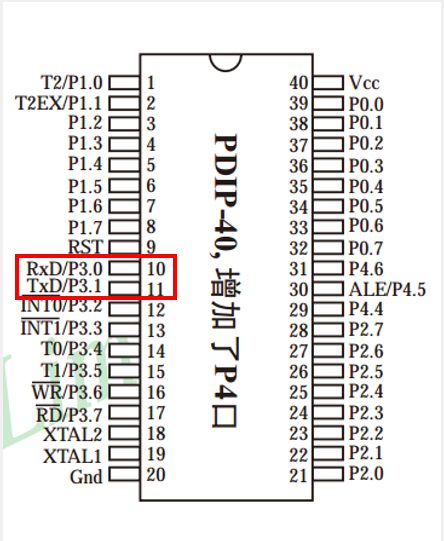

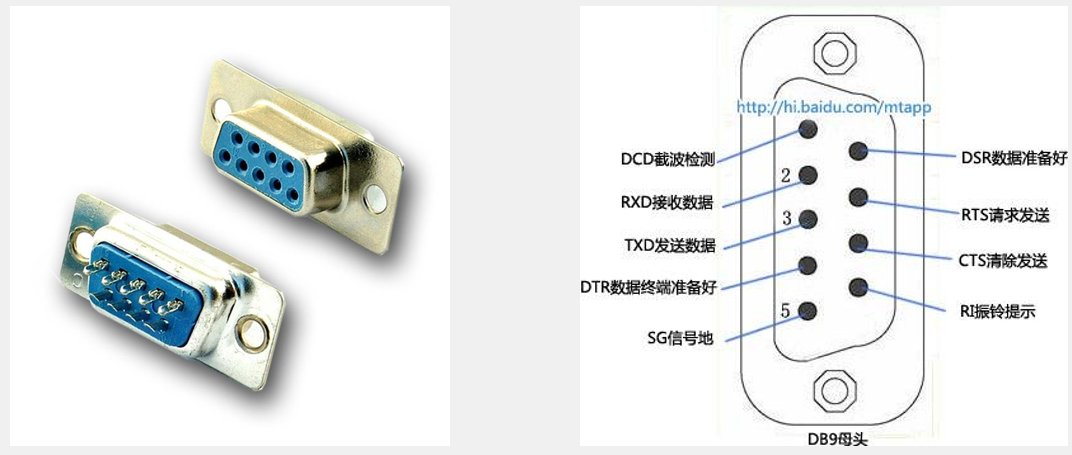

4、接口及引脚定义

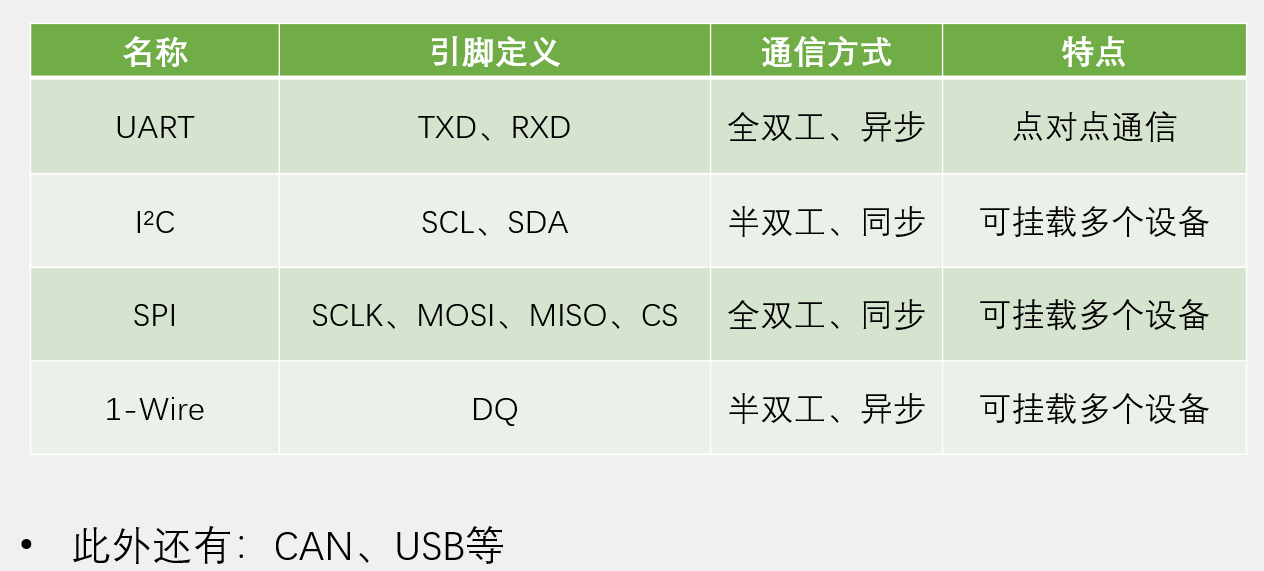

5、常见通信接口比较

6、相关术语

全双工：通信双方可以在同一时刻互相传输数据；

半双工：通信双方可以互相传输数据，但必须分时复用（不同时间段传输不同的信号）一根数据线；

单工：通信只能有一方发送到另一方，不能反向传输；

异步：通信双方各自约定通信速率；

同步：通信双方靠一根时钟线来约定通信速率；

总线：连接各个设备的数据传输线路（类似于一条马路，把各个住户连接起来，使住户可以相互交流）。

7、51单片机的UART（串口通信）

STC89C52单片机有一个UART，共四种工作模式：

模式0：同步移位寄存器；

模式1：8位UART，波特率可变（常用）；

模式2：9位UART，波特率固定；

模式3：9位UART，波特率可变。

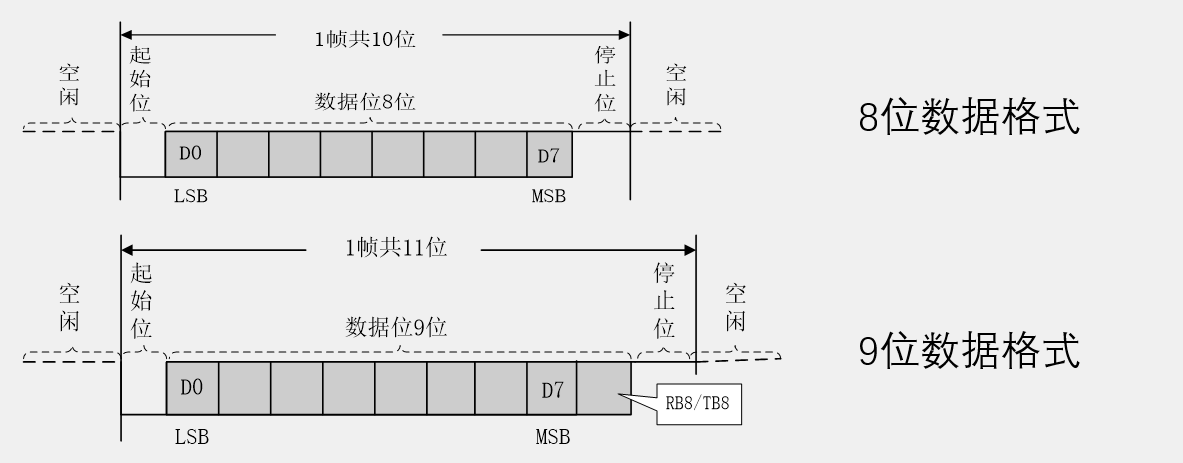

8、串口参数及时序图

波特率：串口通信的速率（发送和接收各数据位的间隔时间）；

检验位：用于数据验证；

停止位：用于数据帧间隔。

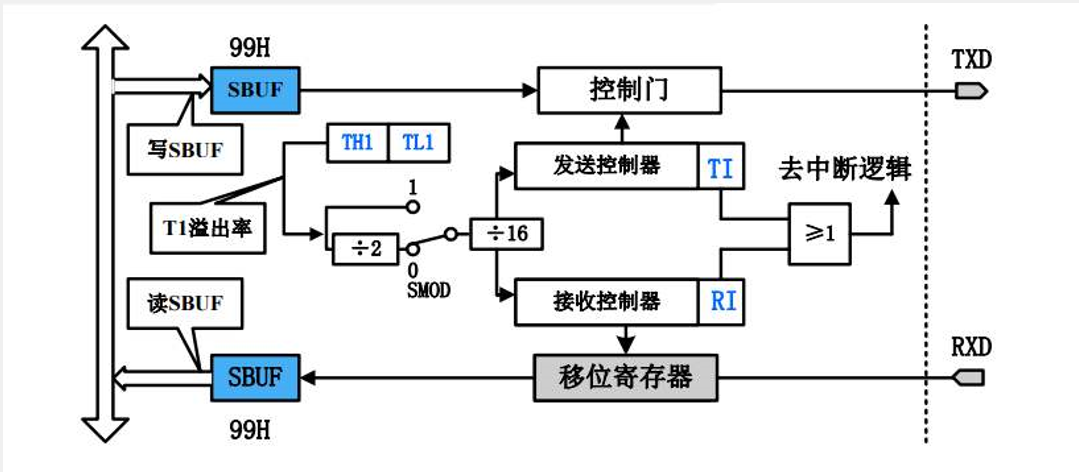

9、串口模式图

51单片机串行通信时发送数据和接收数据的过程：

（1）发送数据：首先将串行口控制寄存器SCON初始化，然后将数据送到串行数据缓冲器SBUF、从TXD（P3.1）发送数据，发送完一帧数据后，硬件自动将TI（发送数据中断标志位）置1，向CPU申请中断，最后用软件指令将TI清零。

（2）接收数据：将串行口控制寄存器SCON中REN接收位置1，启动接收过程，数据从RXD（P3.0）进入移位寄存器，再进入到串行数据缓冲器SBUF，当接收到一帧数据后，RI（接收数据中断标志位）置1，向CPU申请中断，最后用软件指令将RI清零。

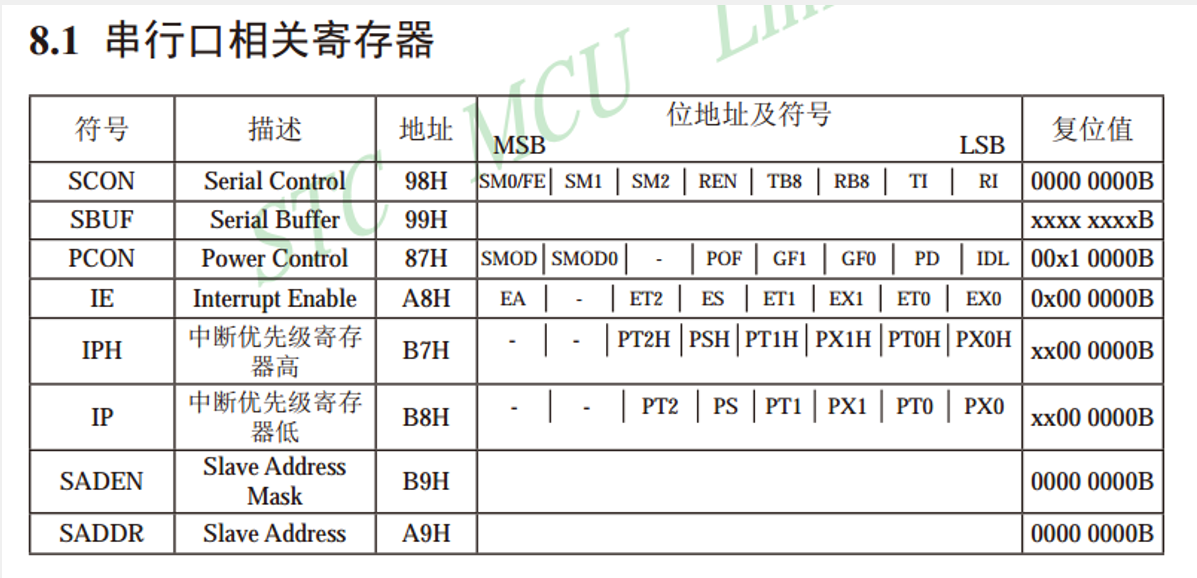

SBUF寄存器：串口数据缓存寄存器，物理上是两个独立的寄存器，但占用相同的地址。

写操作时，写入的是发送寄存器；读操作时，读出的是接收寄存器。

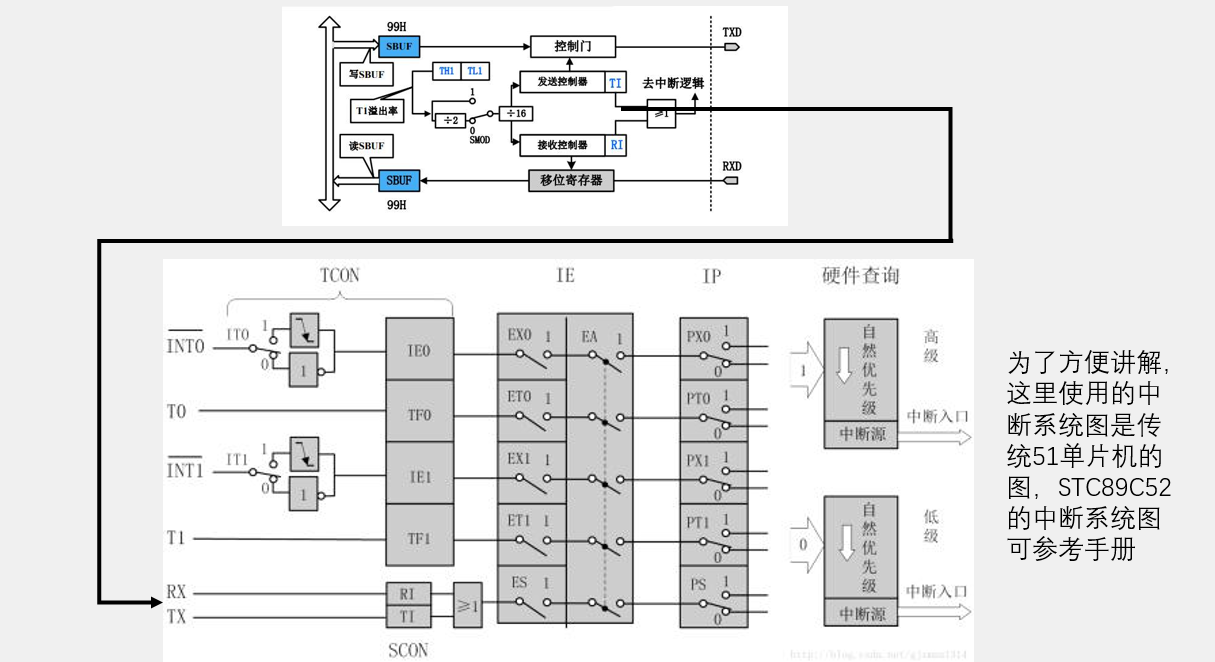

10、串口和中断系统

11、数据显示模式

（1）HEX模式

又称为十六进制模式、二进制模式，是以原始数据的形式显示。

（2）文本模式

又称为字符模式，是以原始数据编码后的形式显示。

ASCII码

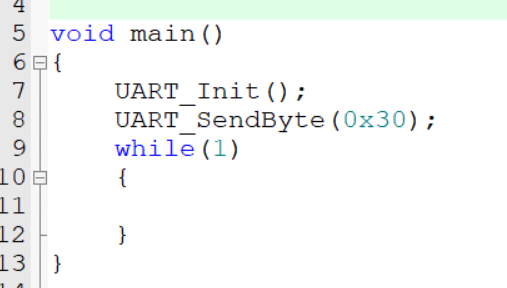

选择文本模式后，再发送0x30，就会变成ASCII码上0x30对应的字符0。选

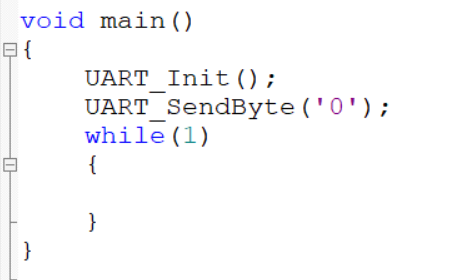

发送字符'0'和发送0x30在文本模式下，都是显示0，在HEX模式下，都是显示30。

二、串口通信模块原理图

上面电路图的功能是将51单片机中的UART串口（TXD与RXD）与电脑的USB串口互相传输数据。

三、串口向电脑发送数据

1、计算定时器初值

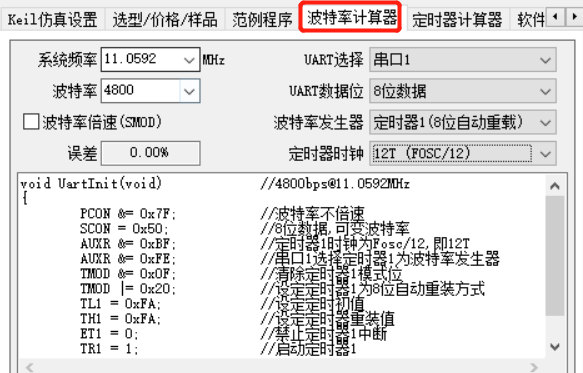

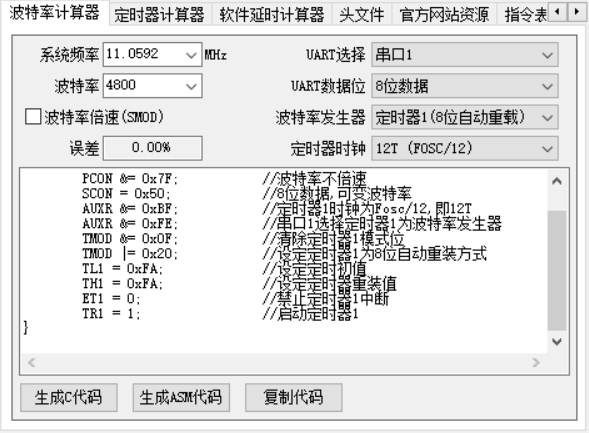

（1）通过STC-ISP软件

在STC-ISP软件中，有自带的波特率计算器，可以计算定时器的初值。

如果板子型号是89C52RC，则选择如下参数

系统频率：11.0592MHZ

波特率：4800

UART选择：串口1

UART数据位：8位数据

波特率发生器：定时器1（8位自动重载）

定时器时钟：12T（FOSC/12）

注意：在江科大视频中的板子系统频率是12MHZ，所以他选择了波特率倍速，来减小误差，但是89C52RC的频率是11.0592MHZ，因此不需要选择波特率倍速。

void UartInit(void)		//波特率计算器自动生成的串口初始化
{
	PCON &= 0x7F;		//波特率不倍速
	SCON = 0x50;		//这里打开了REN接收使能位

	AUXR &= 0xBF;		//89C52单片机中没有这项选择，更高级单片机才有
	AUXR &= 0xFE;

	TMOD &= 0x0F;		//设置定时器工作方式
	TMOD |= 0x20;
	TL1 = 0xFA;		//设定定时初值
	TH1 = 0xFA;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
}

void UART_Init()            //简化后的串口初始化
{
	SCON=0x40;				//0100 0000,SM0和SM1为0 1，采用方式1，REN位为0，其他位为0

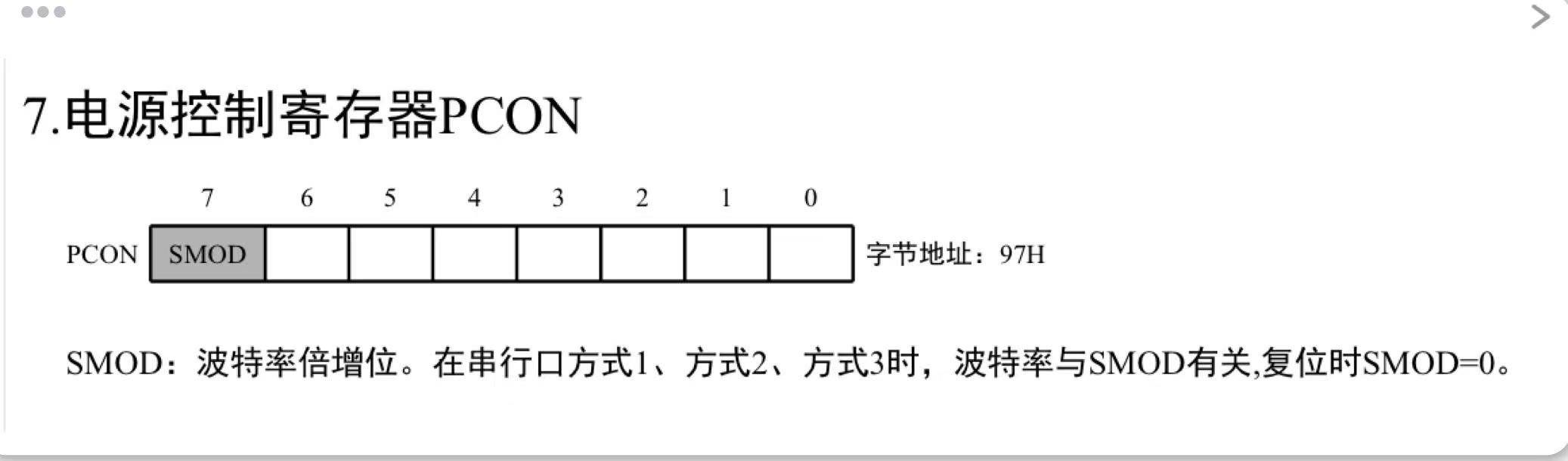

	PCON &= 0x7F;			//第1位SMOD波特率倍增位置0，其他位保持不变

							//串行通信默认使用定时器T1的方式2，8位自动重装初值定时器
	TMOD &= 0x0F;			//高四位清零，低四位值不变
	TMOD |= 0x20;			//使TMOD高四位为0010，低四位保持不变。使用定时器T1的方式2

	TL1 = 0xFA;				//计算出定时器初值，转化成16进制，再赋值给TLx和THx
	TH1 = 0xFA;				//自动重装初值，计数溢出后，TH1的值会自动给到TL1

	TR1 = 1;				//定时器0开始计时
	ET1=0;					//这里不需要用到中断，所以关闭定时器T1中断

}

（2）直接计算初值和波特率

系统频率为11.0592MHz（80C52RC）：

初值X=FAH，化成十进制为250，定时器T1采用方式2，8位自动重装初值，计数范围为0~255，因此每计数6次，就申请中断，由于89C52RC的系统频率为11.0592MHZ，机器周期为1.08us，计数6次就是6.48us，因此T1的溢出率=1/6.48us=15.43%；

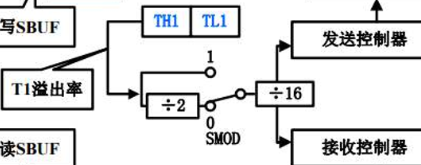

由于SMOD为0，所以波特率=0.1543/2/16=0.0048225MHz=4822Hz。

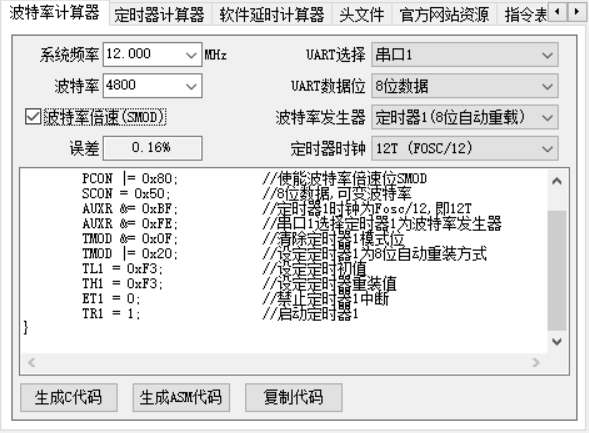

若系统频率为12MHz：

初值=F3H，化成十进制为243，定时器T1采用方式2，8位自动重装初值，计数范围为0~255，因此每计数13次，就申请中断，由于89C52RC的系统频率为12MHz，机器周期为1us，计数13次就是13us，因此T1的溢出率=1/13us=7.692%；

由于SMOD为1，所以波特率=0.07692/16=0.004807MHz=4807Hz；

误差率=7.692/4807=0.16%。

2、编写程序

主函数

#include <REGX52.H>
#include "Delay.h"
#include "UART.h"

unsigned char Sec;


void main()
{
	UART_Init();

	while(1)
	{
		UART_SendByte(Sec);
		Sec++;
		Delay(1000);
	}
}

UART串口通信模块

#include <REGX52.H>

/**
  * @brief  串口初始化，4800bps@11.0592MHz
  * @param  无
  * @retval 无
  */

void UART_Init()			//串口初始化
{
	SCON=0x40;				//0100 0000,SM0和SM1为0 1，采用方式1，REN位为0，其他位为0
	PCON &= 0x7F;			//第1位SMOD波特率倍增位置0，其他位保持不变

							//串行通信默认使用定时器T1的方式2，8位自动重装初值定时器
	TMOD &= 0x0F;			//高四位清零，低四位值不变
	TMOD |= 0x20;			//使TMOD高四位为0010，低四位保持不变。使用定时器T1的方式2

	TL1 = 0xFA;				//计算出定时器初值，转化成16进制，再赋值给TLx和THx
	TH1 = 0xFA;				//自动重装初值，计数溢出后，TH1的值会自动给到TL1

	TR1 = 1;				//定时器0开始计时
	ET1=0;					//这里不需要用到中断，所以关闭定时器T1中断

}

/**
  * @brief  串口发送的一个字节数据
  * @param  Byte 要发送的一个字节数据
  * @retval 无
  */

void UART_SendByte(unsigned char Byte)
{
	SBUF=Byte;				//赋值给SBUF会直接将数据通过串口发出
	while(TI==0);			//TI=0时循环，发送完一帧数据后，TI=1时，跳出循环
	TI=0;
}

Delay模块同之前一样。

3、成果展示

通过STC-ISP软件中的串口助手，同样选择波特率为4800，则可以查看到单片机通过串口通信发送到电脑的数据。

串口向电脑发送数据

四、电脑通过串口控制LED

1、编写程序

主程序

#include <REGX52.H>
#include "Delay.h"
#include "UART.h"

void main()
{
	UART_Init();
	while(1)
	{

	}
}

void UART_Routine() interrupt 4		//串口中断程序
{
	if(RI==1);
	{
		P2=~SBUF;					//将电脑发送到SBUF的值赋值给P2
		UART_SendByte(SBUF);		//将电脑发送到单片机的数据同时也发送到电脑
		RI=0;
	}

}

UART串口通信模块

#include <REGX52.H>

/**
  * @brief  串口初始化，4800bps@11.0592MHz
  * @param  无
  * @retval 无
  */

void UART_Init()			//串口初始化
{
	SCON=0x50;				//0101 0000,SM0和SM1为0 1，采用方式1，REN位为1，其他位为0
	PCON &= 0x7F;			//第1位SMOD波特率倍增位置0，其他位保持不变

							//串行通信默认使用定时器T1的方式2，8位自动重装初值定时器
	TMOD &= 0x0F;			//高四位清零，低四位值不变
	TMOD |= 0x20;			//使TMOD高四位为0010，低四位保持不变。使用定时器T1的方式2

	TL1 = 0xFA;				//计算出定时器初值，转化成16进制，再赋值给TLx和THx
	TH1 = 0xFA;				//自动重装初值，计数溢出后，TH1的值会自动给到TL1

	TR1 = 1;				//定时器0开始计时
	ET1=0;					//这里不需要用到中断，所以关闭定时器T1中断
	EA=1;					//启动中断总允许位
	ES=1;					//启动串口中断
}

/**
  * @brief  串口发送的一个字节数据
  * @param  Byte 要发送的一个字节数据
  * @retval 无
  */

void UART_SendByte(unsigned char Byte)
{
	SBUF=Byte;				//赋值给SBUF会直接将数据通过串口发出
	while(TI==0);			//TI=0时循环，发送完一帧数据后，TI=1时，跳出循环
	TI=0;
}

/*串口中断函数模板
void UART_Routine() interrupt 4
{
	if(RI==1);
	{
		RI=0;
	}
}
*/

Delay模块同之前一样。
