这一篇讲真实性能优化。早期 PLC Broker 在高频小消息场景下出现 1~3 秒尾部延迟，根因不是 QoS2、Retain 或订阅匹配，而是一次 TCP_Write 只写一帧。优化方向是批量编码多个 MQTT 帧，并在一次 TCP 写出中发送。

老子姓彭

268人浏览 · 2026-05-29 19:00:00

老子姓彭 · 2026-05-29 19:00:00 发布

这次问题不是“不能用”。

而是：

能连、能订阅、能发布，但两个客户端连续互发时，消息明显比 EMQX 慢，尾部还有 1~3 秒延迟。

先给结论：

根因不在订阅匹配，也不在 Retain，更不在 QoS2。
真正瓶颈是发送侧一次 TCP_Write 只写一个 MQTT 帧，小消息被拆成太多 TCP 写事务。

这次优化目标是让 PLC 侧轻量 Broker 在小规模高频小消息场景下足够流畅，不是把 PLC 推向通用服务器的极限吞吐路线。

一、先看测试现象

测试环境：

项目	内容
PLC	`192.168.20.100`
Broker	PLC 内置 `MqttBroker`
客户端	MQTTBox + 通信猫
主题	`CodeSys`
动作	两个客户端都订阅，同一时间连续发布小消息

EMQX 对照组里，消息基本几十毫秒内回到订阅端。

早期 PLC Broker 里，现象是：

现象	判断
前几条能到	路由主链路是通的
尾部消息慢	发送出口有堆积
MQTTBox 后发消息插到前面	目标连接队列顺序和写出节奏有问题
`uiDeliveryQueueCount` 不长期堆积	不是纯队列容量不足

这类问题最怕凭感觉优化。

先看诊断变量。

二、关键诊断变量

变量	含义	怎么判断
`uiLastTxFrameCount`	最近一次 TCP 写出包含多少 MQTT 帧	长期为 1，说明没有批量写出
`uiLastTxBytes`	最近一次 TCP 写出字节数	小消息场景下应随批量帧数上升
`uiDeliveryQueueCount`	普通投递队列当前水位	长期不为 0 说明出口跟不上
`uiProtocolQueueCount`	协议响应队列水位	如果堆积，ACK 类响应被拖慢
`uiMaxDeliveryQueueCountSeen`	历史最高投递水位	判断是否出现瞬时堆积

用户现场反馈：

aSnapshots[x].uiLastTxFrameCount 两个客户端都是 1 或 2 为主
uiDeliveryQueueCount 一直为 0
cnMaxFramesPerConnectionScan 从 4 提到 8，确实有效果

这说明：

入站扫描预算会影响实时性。
出站批量写已经有改善，但仍要控制上限。
队列没有长期堵死，更多是写事务粒度和调度节奏问题。

三、一帧一写为什么慢

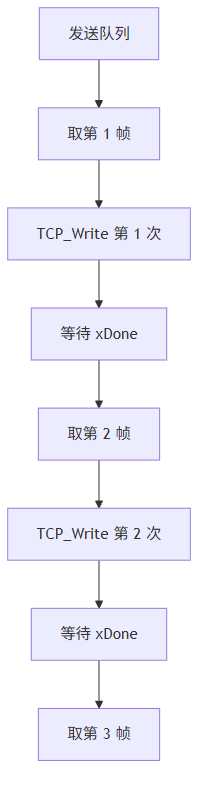

早期发送路径：

小消息本身只有十几字节。
但每一帧都要单独走一次 TCP_Write 状态。

在 PLC 周期任务里，这会被放大：

成本	来源
扫描周期成本	每次写都要跨周期观察状态
NBS 写完成节拍	`xDone` 不一定同周期回来
客户端 ACK 节拍	QoS 或协议响应会插入
多连接轮询	每个 Slot 都要被调度

最后尾部消息就慢了。

四、MQTT over TCP 允许粘包

很多人会担心：

多个 MQTT 报文放在一次 TCP_Write 里，客户端能不能识别？

可以。

MQTT 跑在 TCP 流上，接收方本来就应该按 Fixed Header + Remaining Length 一帧一帧解析。

一次 TCP 写出：

[PUBLISH 帧][PUBLISH 帧][PUBACK 帧][PINGRESP 帧]

对 MQTT 来说完全合法。

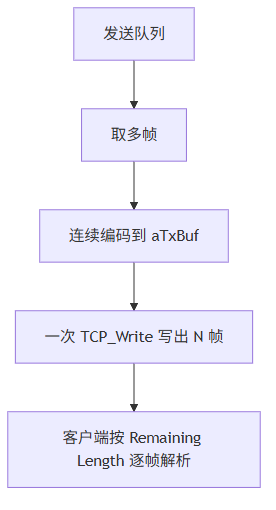

优化后的路径：

五、批量写出不是无限合并

工业 PLC 里不能为了性能把一个周期吃满。

当前采用固定预算：

常量	默认值	作用
`cnMaxFramesPerConnectionScan`	`8`	每连接每周期最多处理入站 MQTT 帧
`cnMaxTxFramesPerWrite`	`8`	单次 TCP_Write 最多合并写出 MQTT 帧
`cnMinTxBufferFree`	`64`	发送缓冲保留安全余量

为什么不是越大越好？

参数过大	风险
入站帧预算过大	单个高频客户端占用太多 PLC 周期
批量写帧数过大	脆弱客户端工具可能承压崩溃
发送缓冲逼满	容易出现边界错误

实际测试中，8 是一个比较稳的折中。

六、顺序问题：别让新消息插队

早期还出现过一个现象：

前一批 Tongxinmao 消息还没发完，后发的 mqttbox 消息先到了。

其中一个原因是普通投递队列按“第一个空位”入队，而发送按低索引扫描。

如果低位旧消息发走了，高位旧消息还没发，新消息插到低位，就会造成顺序错觉。

修复策略：

问题	方案
队列低位空洞	入队改为队尾追加
尾部到数组上限	执行稳定紧凑
同一连接顺序	尽量保持 FIFO

这不是为了做互联网消息队列，而是为了让现场观感稳定。

七、ST 代码入口

代码入口	作用
`FB_MqttBrokerConnection.M_PrepareNextTx`	从协议队列和投递队列取多帧，批量编码
`FB_MqttBrokerCodec.M_BuildSimpleAck`	支持偏移写入 ACK 帧
`FB_MqttBrokerCodec.M_BuildPublish`	支持偏移写入 PUBLISH 帧
`GVL_MqttBroker`	固化批量写和入站扫描预算
`ST_MqttBrokerConnectionSnapshot`	暴露 `uiLastTxFrameCount` 等性能诊断

批量组包的核心像这样：

uiWriteOffset := 0;
uiFrameCount := 0;

WHILE uiFrameCount < GVL_MqttBroker.cnMaxTxFramesPerWrite DO
    xBuilt := M_BuildNextFrame(
        uiWriteOffset := uiWriteOffset,
        uiFrameLen => uiFrameLen);

    IF NOT xBuilt THEN
        EXIT;
    END_IF

    uiWriteOffset := uiWriteOffset + uiFrameLen;
    uiFrameCount := uiFrameCount + 1;
END_WHILE

uiTxLen := uiWriteOffset;
uiLastTxFrameCount := uiFrameCount;

重点是：构包函数必须支持 uiWriteOffset，不能永远从 aBuffer[0] 写。

八、现场调参建议

场景	建议
两三个客户端，低频状态消息	默认参数即可
两客户端高频互发小消息	`cnMaxFramesPerConnectionScan = 8`，`cnMaxTxFramesPerWrite = 8`
通信猫高频崩溃但 MQTTBox 正常	优先怀疑客户端工具承压，不要盲目继续放大 Broker 突发
队列水位长期不为 0	看发送侧是否被慢客户端拖住
`uiLastTxFrameCount` 长期为 1	批量写出没有真正生效

模型边界与验证路径

性能问题不能只看“感觉慢”。要先把链路拆成入站解析、路由入队、发送组包、TCP 写出和客户端处理五段。

判断	可信度	依据	验证路径
一帧一写会放大高频小消息尾部延迟	high	源码发送路径和现场对照测试	观察 `uiLastTxFrameCount` 长期是否为 1
批量 TCP 写出符合 MQTT over TCP 流模型	high	MQTT Remaining Length 分帧机制	客户端连续接收多帧且不报协议错误
`cnMaxFramesPerConnectionScan = 8` 是当前现场有效参数	medium	用户当前 PLC + 两客户端测试	换 PLC、换任务周期、换客户端后需要复测

这里不建议直接追“越大越快”。PLC 里做服务器，性能优化不是把所有上限都拉满，而是看每个周期里谁在占时间、谁在排队、谁在等待 TCP 写完成。

九、这一篇你最该记住的 6 句话

高频小消息延迟未必是路由慢，更可能是发送写事务太碎。
MQTT over TCP 允许多个 MQTT 控制报文连续写在同一个 TCP 流里。
批量编码 + TCP 粘包写出能显著降低尾部延迟。
批量上限不能无限放大，PLC 周期和客户端承压都要考虑。
uiLastTxFrameCount 是判断批量写出是否生效的关键变量。
队列顺序要按 FIFO 思路处理，避免新消息插到旧消息尾部之前。
