前言

这是本人在接触串口总线时的一些总结，希望能对大家有所帮助，若有谬误之处，恳请各位指正。

全双工串口

全双工串口是非常常见的一种串口，在此不过多介绍。

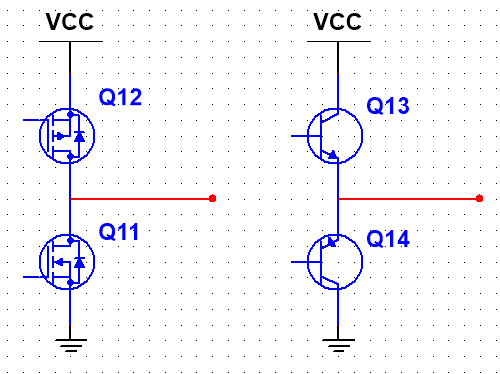

在物理上，其最简单的组成为 GND、TX、RX 三根线，其中 TX 通常使用 推挽输出，对高电平和低电平的驱动能力均较强，常见实现为下图的 CMOS 逻辑和 TTL 逻辑。

半双工串口总线

相比全双工串口，半双工串口总线仅使用一条数据线，数据在该线上可以双向流动，各设备连在一条总线上，可以 从总线获取来自其他设备的数据 或 驱动总线向其他设备发送数据，由于各设备均能驱动总线，因此为了防止竞争电平，总线往往采用 线与 的形式，即仅当没有任何设备驱动总线至低电平时总线才能保持高电平，而只要任一设备驱动至低电平则总线就为低电平。
这要求挂在在总线上的设备均为 开漏输出，即只有对低电平的驱动能力，而当输出高时则保持高阻态，不驱动总线，由总线上的上拉电阻将总线拉高。

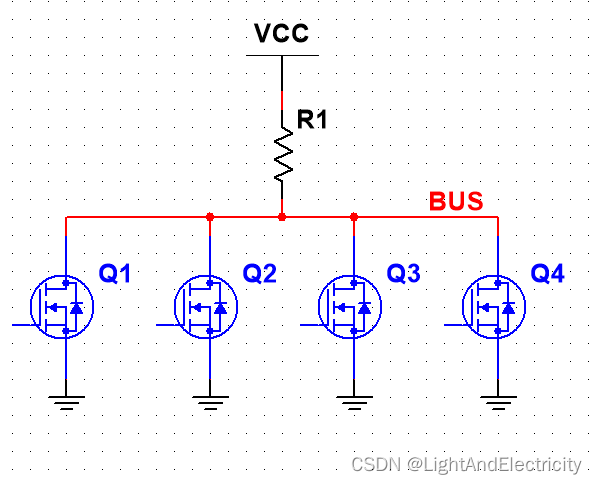

下图展示了总线的驱动形式，Q1 ~ Q4 代表了 4 个设备对总线的驱动，只有它们全部关断，总线才为高电平。

有了上面的电路形式，即使某一设备输出高，而同时另一设备输出低，也不会引起竞争电平，即不会短路造成电路故障。诚然，由于此时总线电平为低，输出高的设备的输出无效了，会导致数据的丢失。因此总线上不应有两个设备同时发送数据，这涉及总线仲裁的问题，在此不详细讨论。

两者转换

在单片机上，我们一般接触到的是全双工串口，虽然像 STM32 的有些芯片的串口也支持单线半双工模式，但此处不研究，主要讨论如何使用全双工串口的 TX、RX 驱动串口总线 BUS。
对比两种串口的区别并考虑到我们的目的，我们主要需要解决两个问题：
① 输出必须是开漏输出。
② 从总线接收的数据应当是其他设备的而不是自己的，即不应产生环回。

软硬件配合方案

若单片机的功能支持且配置比较容易的话，我们可进行以下操作：
① 将单片机的 TX、RX 接在一起，并接到 BUS 上，并为 BUS 连接合适的上拉电阻。
② 将 TX 配置为开漏输出。
③ 每次发送数据前屏蔽串口数据接收，如关闭串口中断，发送完成后再开启。
这一方案电路简单，但软件上的操作麻烦，当需要频繁发送数据时比较耗损性能。

纯电路方案

对于我们要设计的转换电路，除了供电和地，它应有 TX、RX 和 BUS 三个接口，注意此处的 TX、RX 是对转换电路这一主体而言的，BUS 上的信号会被发到 TX 上送出转换电路，RX 接收外来信号，发到 BUS 上去。
① 为满足 BUS 必须是开漏的要求，我们应 阻止来自 RX 的推挽的高电平，转而将其变为高阻态。
② 为满足避免数据环回的要求，我们要防止 RX 接收的信号再通过 TX 发回去，考虑到串口的空闲电平为高电平，那么就是要 对 TX 屏蔽 RX 所接到的低电平信号。

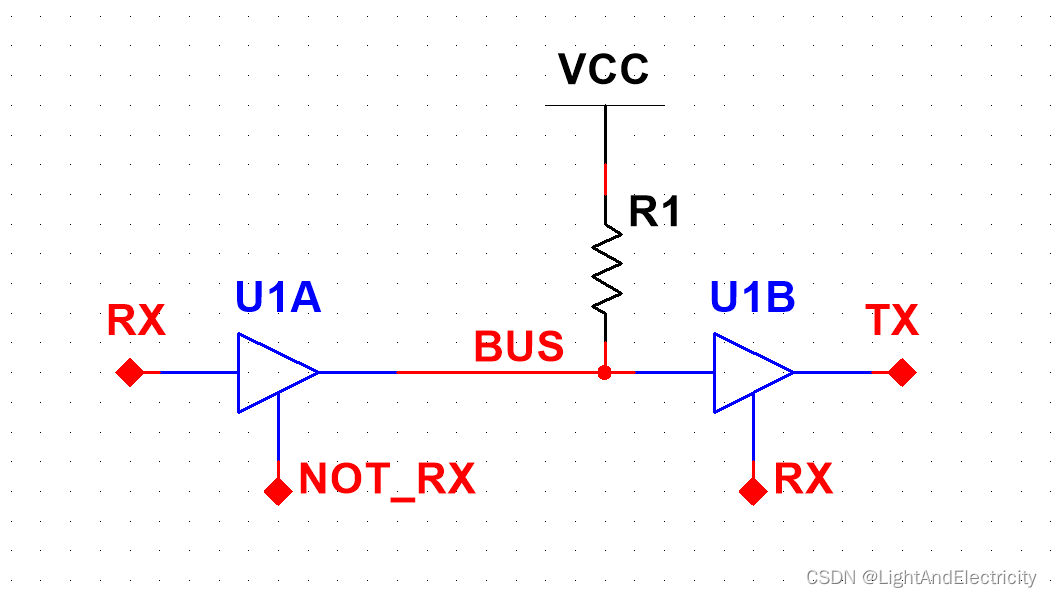

结合上述分析，我们可以使用 可控的三态输出的数据缓冲器 来满足这一需求，如下图：

其中 NOT_RX 即为 ~RX，当 RX 为高电平，NOT_RX 为低，U1A 不工作，输出高阻态，BUS 由 R1 上拉至高电平；当 RX 收到低电平，NOT_RX 为高，U1A 工作，BUS 变为低电平，但 U1B 不工作，TX 不受影响；当 RX 保持高电平时若 BUS 有来自其他设备的信号，变为低电平，而由于此时 U1B 工作，则能正常传输到 TX。
上图为方便解释，较为简化，下图则更为完整。其中 U1C 为常使能状态，主要起提高 RX 来的信号的驱动能力的作用。

为搭建此电路，可使用 74HC126D 这一芯片，这是一个包含 4 个可控的三态输出的数据缓冲器的芯片。其输入包括箝位二极管，这使得能够使用限流电阻将输入连接到超过 VCC 的电压。

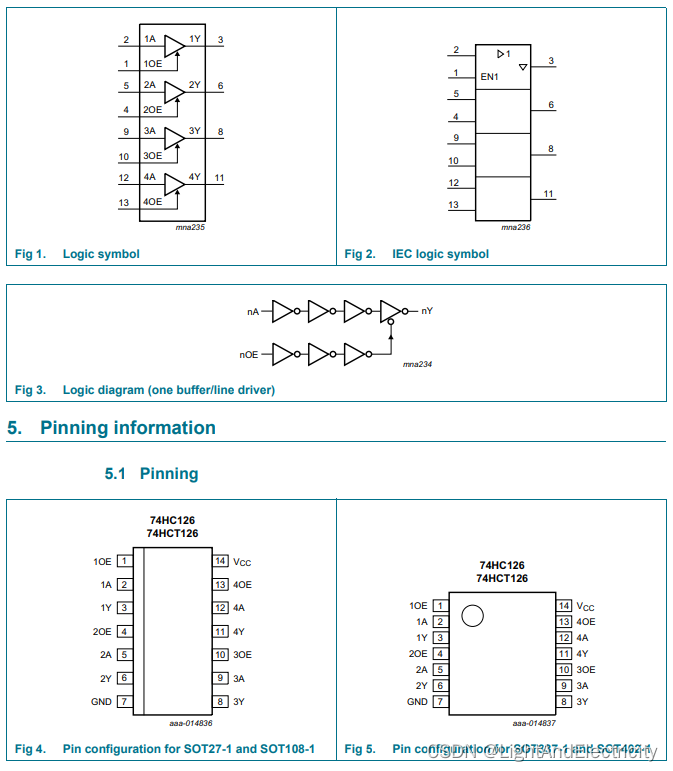

其引脚分布如下图：

对于电路中的反相器，可使用反相器芯片，也可使用源极接地的 NMOS 结合上拉电阻的方式实现，也可以将 74HC126D 的其中一个数据缓冲器的 A 接地，当成源极接地的 NMOS 再结合上拉电阻实现。

这一纯电路方案在至少 115200 波特率的条件下可以正常工作，更高速度尚未测试，对于波特率极高的情况下，则应当更严格地考虑器件的响应速度等因素，并进行大量数据收发的测试。

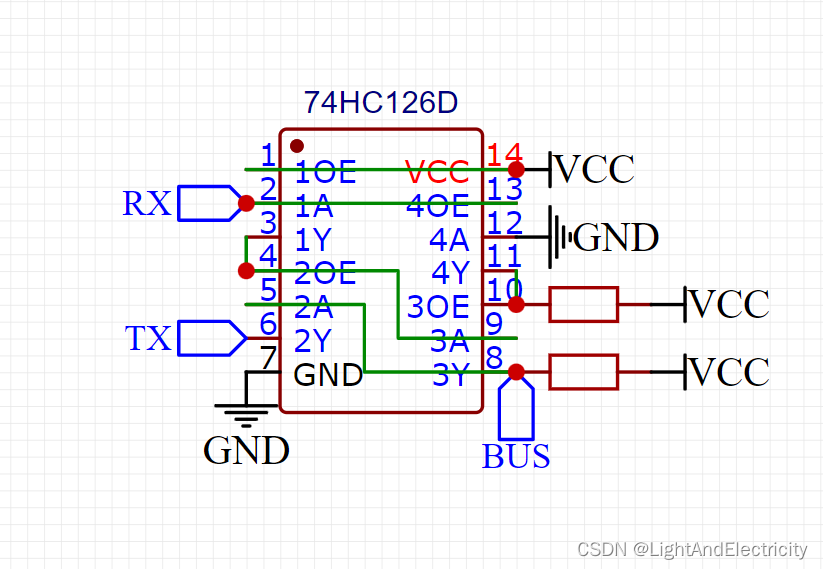

附一种我认为比较便于布线的连接方式，仅供参考：

这一连接方式把反相器的位置提前了，使 RX 的信号同时进入缓冲器和反相器，个人认为这将更有利于正向和反向信号的同步，防止经反相器后的信号在时间上落后过多。当然，从芯片手册来看，OE 端输入的延迟要高于 A 端输入的延迟，因此经反相器的信号应该仍然有所落后，在此暂且不详细讨论。
