0.前言

labviw本身的modbus程序其实并是不很难，在官方给我们的例程中修改后既可以使用，但是modbus环境的配置我称之为大坑，因为网上没有很详细的环境配置教程和例程函数的使用方法，故想写这篇文章方便后人避坑，所用文件均在网盘中。

1.环境配置(大坑)

安装modbus库

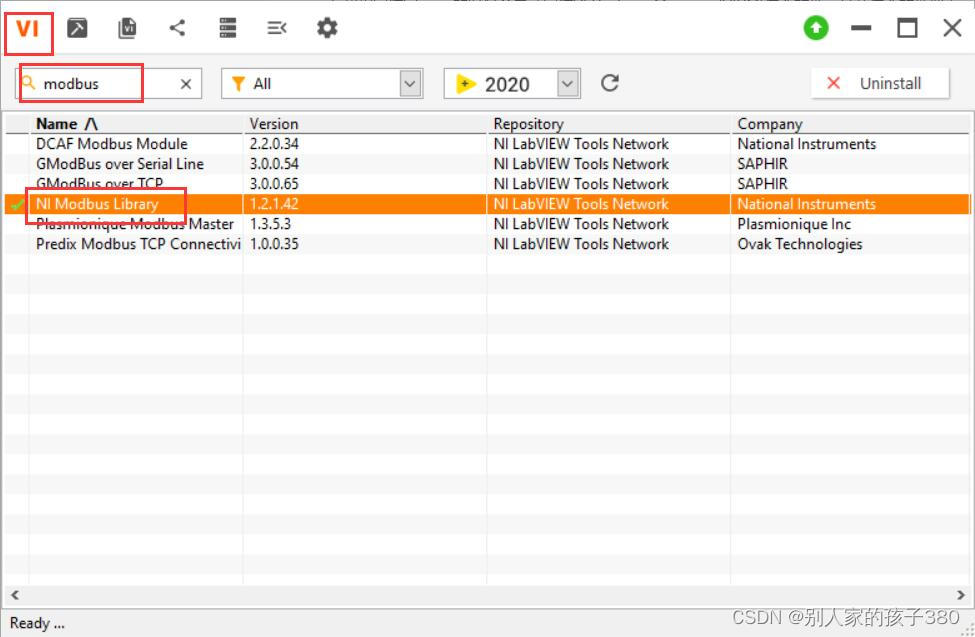

在我们安装labview的时候会自动安装VI Package Manager (VIPM)这个软件，打开这个软件搜索modbus安装即可

安装NI

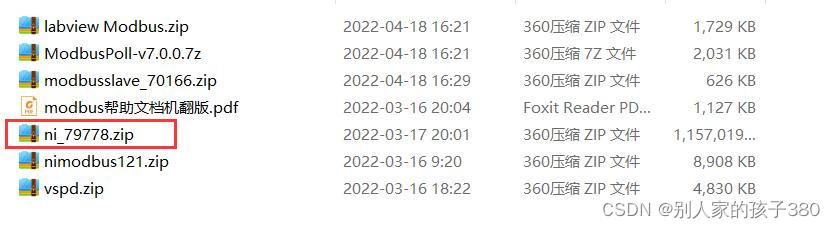

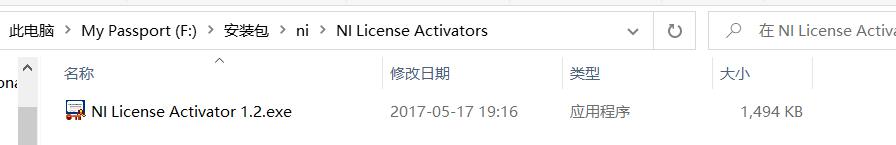

在使用modbus例程的时候，我们会发现根本无法选择COM口，这是因为电脑里少装了一个程序，才导致COM口无法选择，解压网盘链接中的ni_79778.zip，之后解压光盘文件79778.zip，按照提示安装NI.License完成即可找到COM口了

Modbus Slave

这是一个从机模拟软件，在进行调试时，可以使用该软件模拟你的从机进行调试，也就是可以脱离单片机进行调试(SN2文件中有破解序列号)

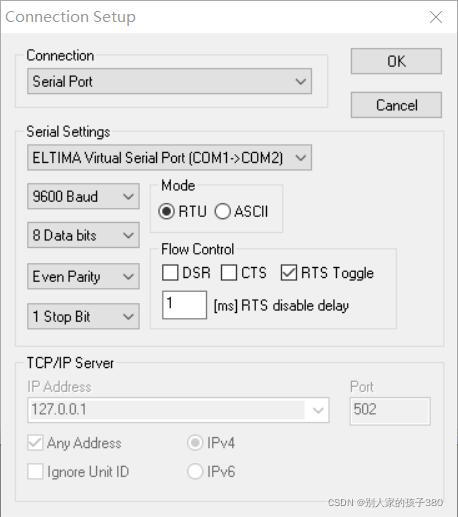

 该软件使用方便，通过COM端口与labview进行通信，所以要创建虚拟串口进行通信(虚拟串口在下边)，可以通过Connection Setup进行配置

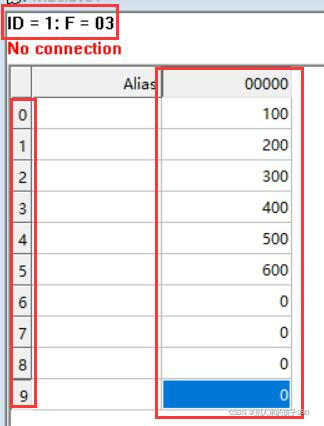

ID代表从机的地址，在之后例程讲解中会讲到使用方法，左侧的0-9的数字代表寄存器，右侧数值代表寄存器的值

VSPD虚拟串口软件

使用该软件可以方便的创建一组虚拟串口，用于连接labview程序和Modbus Slave连接，对程序进行调试。

选择添加端口即可添加一组虚拟串口，也可以通过删除端口删除创建的端口

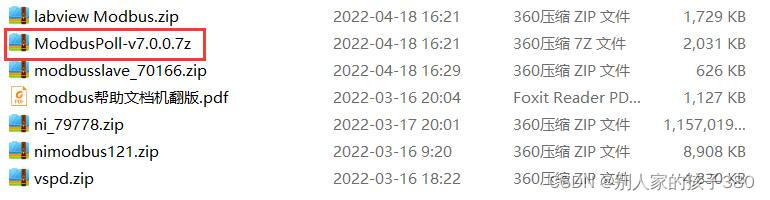

Modbus Poll

这是一款主机模拟器，可以直接实现对单片机的控制，即实现寄存器的读取和写入，该软件使用方法与Modbus Slave基本相同，治理便不在赘述

2.modbus例程讲解及使用

进行modbus的寄存器读写，其实我们只需要使用以下几个操作即可

MB Serial Init.vi
MB Serial Master Query Read Holding Registers (poly).vi
MB Serial Master Query Write Multiple Registers (poly).vi

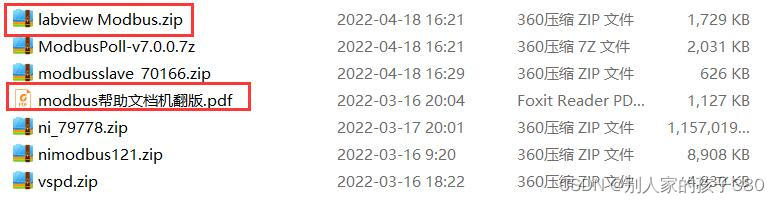

 网盘链接中附有例程文件夹和帮助文档机翻版本，操作讲解会基于labview Modbus.zip中的NI.Modebus.llb进行讲解

MB Serial Init.vi

该函数为对modbus的初始化,具体功能都在图片中标注，如果需要进行逻辑操作，直接在后面板中修改对应变量的逻辑即可，这里就不再介绍，按需编写即可

MB Serial Master Query Read Holding Registers (poly).vi

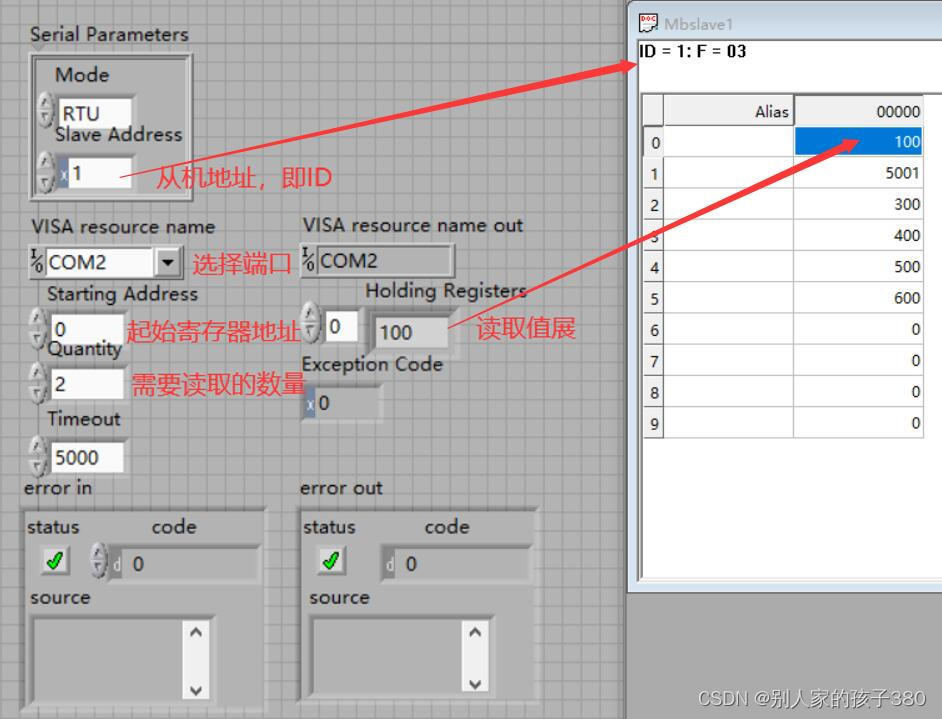

该函数用于读取寄存器的值。从机地址要与所设置的ID值相同.Starting Address为开始的寄存器地址，Quantity是要读取的数量，例如：Starting Address=0，Quantity=2，即读取寄存器0,1两个寄存器的值，并且存入Holding Registers数组中，便可以通过该数组的值执行后续操作

MB Serial Master Query Write Multiple Registers (poly).vi

该函数用于写入一组寄存器的值。从机地址要与所设置的ID值相同.Starting Address为开始的寄存器地址，Registers是要写入的数组值。例如：Starting Address=0，Registers[0]=501，数值501就被写入寄存器0中了。

3.百度网盘链接

链接：https://pan.baidu.com/s/1GafVmx8TPnXnC9Z1SevaRQ?pwd=on4u
提取码：on4u
