思科模拟器单臂路由

配置思路：在单臂路由中配置网关是很重要的，可以通俗的理解成如果一个人想从天津去北京，网关就相当于是天津站，这也就是说网关等同于下一跳。(详细的介绍大家可以参考我其他文章)

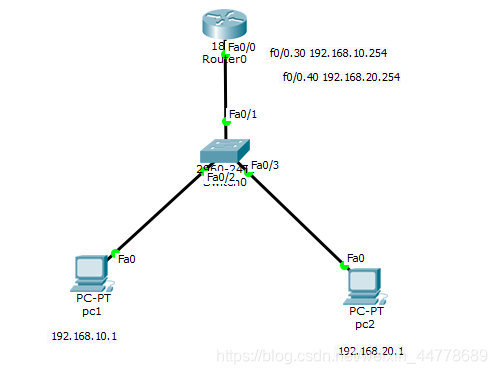

在这个实验中，交换机用的2960 路由器用的是1841。pc1属于vlan10，pc2属于vlan20，单臂路由是实现不同lan区段通信的较简单的一种方式。接入交换机下的两个接口要封装成trunk。

1、修改pc1、pc2的ip地址为：192.168.10.1 192.168.20.1
和网关192.168.10.254 192.168.20.254

2、在交换机中新建vlan10 和vlan20

sw-1(config)#vlan 100   //创建VLAN
sw-1(config-vlan)#name caiwu  //为VLAN命名
sw-1(config-vlan)#exit //退出


3、创建vlan完成之后，把接口划进对应的vlan：F0/2划进vlan10，F0/3划进vlan20

  sw-1(config)#interface fastEthernet 0/4  //进入接口
  sw-1(config-if)#switchport mode access  //把这个接口指定为访问模式
  sw-1(config-if)#switchport access vlan 100  //此端口属于VLAN 100
  sw-1(config-if)#exit  //退出

4、成功划分接口进vlan之后，检查一下是否对应成功

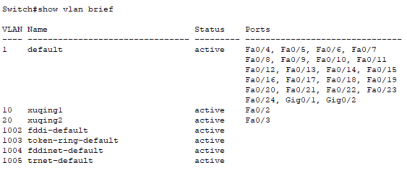

命令：show vlan brief
如图对应关系：

5、把交换机与路由器连接的接口封装成trunk：

Switch(config)#int f0/1
Switch(config-if)#switchport trunk encap dot1q  //trunk 使用的协议是dot1q
Switch(config-if)#switchport mode trunk         //接口模式为trunk
Switch(config-if)#exit

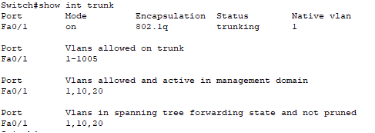

可以用show int trunk 查看是否封装trunk成功：

6、把路由器中的父接口打开。

r1(config)#interface fast 0/0
r1(config-if)#no shut
r1(config-if)#exit

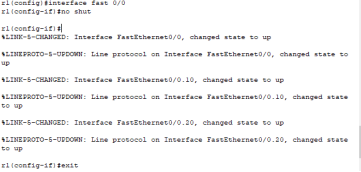

会有如下提示：

拓展：实际的设备中，打开这个接口之后，交换机和路由器之间的灯就变绿了，如果不开路由器的接口的话，两灯是红色的。

7、配置子接口（包括配置ip，子网掩码，和对其进性封装）：f0/0.10和f0/0.20

r1(config)#int f0/0.10
r1(config-subif)#encapsulation dot1Q 10
r1(config-subif)#ip address 192.168.10.254 255.255.255.0
r1(config-subif)#no shut
r1(config-subif)#exit

如果先配置子接口，而没有提前打开父接口的话，show ip route会出现这种情况：

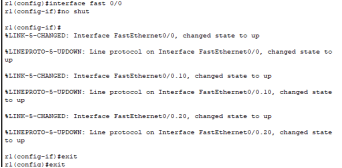

然后立刻打开父接口后：

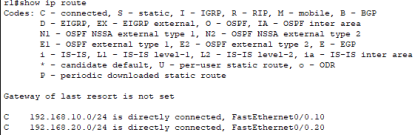

再show ip route成功：

8、show cdp neighbors
这个命令均可以在交换机和路由器中去查看各接口的对应关系：

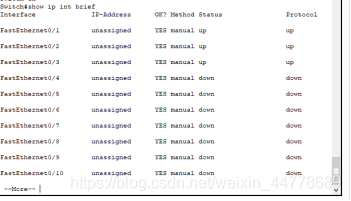

9、在交换机和路由器中均可用show ip int brief检查查看ip地址的对应情况，还有status 和protocol是否是up开启状态。

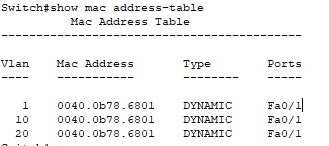

10、在交换机中用命令 show mac address-table可以查看vlan和mac还有接口的对应情况地址的对应情况。
此图表示：vlan1，vlan10，vlan20的接口都是f0/1

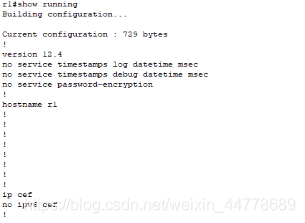

11、交换机和路由器中均可show running，查看状态
其中包括版本号，

【Interface 界面/接口：简写成int
InterfaceEthernet 0/0 简写成f0/0
encapsulation 可以简写成encap】

欢迎大家发现我的问题来和我探讨，也希望能帮到大家，毕竟我也不是很专业的网络工程师，我将来想成为一个优秀的网络工程师，小女子会尽我所能把实验流程交代清楚，并且把我敲实验遇到的错误和大家分享。所以希望大家有问题给我留言，我会第一时间回复的。
