摘要

孤岛运行模式下的微电网摆脱了大电网的电压和频率支撑，分布式电源输出阻抗差异、线路参数不匹配、负荷波动等问题，极易造成系统无功功率分配不均、电压偏移及频率波动，严重影响微电网运行稳定性与供电质量。针对传统虚拟阻抗控制无功均分精度有限、系统阻尼适配性差，且无功优化后易引发电压、频率跌落的问题，本文提出基于一致性理论改进的自适应虚拟阻抗控制策略，并设计分布式二次电压与频率补偿控制方案。首先依托多智能体一致性算法实现分布式电源节点间的邻域信息交互，精准识别系统无功功率分配误差；再通过自适应虚拟阻抗模块动态校正系统等效阻抗，实现无功功率精准均分；针对阻抗优化带来的电压、频率降落问题，引入分布式二次补偿控制，抵消一次控制产生的稳态偏差。仿真结果表明，所提复合控制策略可有效实现孤岛微电网无功功率均衡分配，同时抑制系统电压与频率的稳态偏移，提升孤岛微电网运行的稳定性与鲁棒性。

关键词

孤岛微电网；分布式控制；一致性理论；自适应虚拟阻抗；二次补偿；无功均分

1 引言

随着分布式光伏发电、风力发电等新能源发电单元的大规模接入，微电网技术成为新能源消纳与就地供电的核心技术形态。孤岛微电网独立于大电网运行，具备供电灵活、适配偏远区域供电、能源利用率高等优势，但相较于并网模式，其缺乏大电网的稳压稳频支撑，系统运行稳定性极易受分布式电源特性、线路阻抗差异及动态负荷扰动的影响。

在孤岛微电网传统控制策略中，虚拟阻抗控制凭借可灵活重塑系统等效输出阻抗、抑制环流、优化无功分配的优势，被广泛应用于分布式电源的并联控制中。但传统固定虚拟阻抗参数无法适配微电网复杂多变的运行工况，线路阻抗不匹配、多电源参数差异等问题会导致系统无功功率分配偏差持续存在，引发部分分布式电源过载、供电效率下降等问题。同时，单一的虚拟阻抗优化控制往往以牺牲系统电压、频率精度为代价，会造成公共母线及全网电压、频率出现稳态降落，降低电能质量。

一致性控制作为多智能体分布式协同控制的核心理论，摒弃了传统集中式控制依赖中心控制器、通信成本高、容错性差的缺陷，仅通过智能体邻域局部信息交互即可实现全网状态的协同一致，高度适配微电网分布式、模块化的运行特性。基于此，本文将一致性理论与自适应虚拟阻抗控制相结合，构建分层分布式控制架构，通过一次自适应虚拟阻抗控制实现无功功率精准均分，再通过二次电压频率补偿控制修正稳态运行偏差，解决孤岛微电网无功分配不均与电能质量偏差的耦合问题，为孤岛微电网稳定高效运行提供技术支撑。

2 基于一致性理论的分布式控制机理

多智能体一致性理论是实现孤岛微电网分布式协同控制的核心基础，区别于集中式控制需要收集全网所有节点信息进行统一运算的控制模式，一致性控制采用局部通信、全局协同的控制逻辑，契合微电网多分布式电源独立运行、就近交互的组网特点。

在孤岛微电网系统中，每一台分布式电源均可视为独立的智能体节点，各节点无需与全网所有节点建立通信连接，仅需要与相邻邻居节点进行实时运行信息交互。各智能体通过持续的邻域数据共享与状态迭代更新，使所有分布式电源节点的运行状态逐步趋近、最终实现全网协调一致的控制效果。这种局部通信、全局收敛的控制方式，大幅降低了微电网的通信拓扑复杂度，减少了数据传输量与运算压力，同时提升了系统的容错性与扩展性，新增或退出分布式电源单元时，系统无需重构控制策略，仅通过局部信息更新即可维持全网协同运行，适配微电网动态拓扑变化的运行场景。

本文将一致性控制机理应用于微电网无功功率分配误差检测环节，依托各分布式电源节点的邻域运行数据交互，实时比对各单元无功输出状态，精准捕捉全网无功功率分配的不均衡误差，为后续虚拟阻抗的自适应校正提供精准的误差依据，实现无功分配偏差的分布式精准识别。

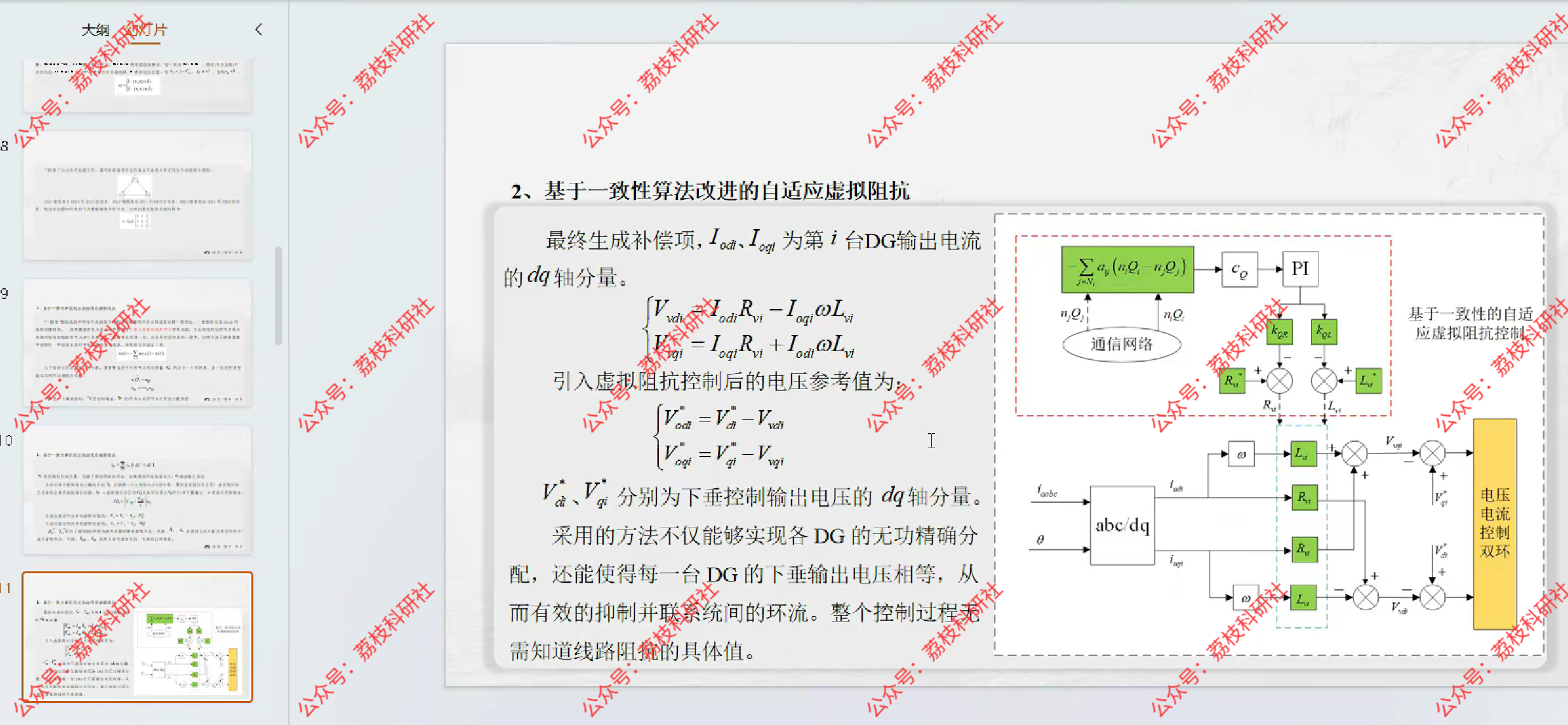

3 一致性自适应虚拟阻抗控制策略设计

本文所提一致性自适应虚拟阻抗控制为双层模块化架构，主要包含一致性控制模块与自适应虚拟阻抗控制模块两大核心部分，两大模块协同作用，实现孤岛微电网无功功率的精准均分优化，解决传统固定虚拟阻抗适配性差、无功分配精度低的问题。

一致性控制模块是整个阻抗自适应优化的感知与决策核心，其核心功能为实时监测并量化系统无功功率分配误差。依托多智能体邻域信息交互机制，各分布式电源节点实时采集自身及邻居节点的无功输出数据，通过一致性迭代运算，精准定位全网无功分配的不均衡程度，并据此生成实时动态的虚拟阻抗校正项，为虚拟阻抗参数的自适应调整提供精准的控制指令，保障阻抗优化的针对性与实时性。

自适应虚拟阻抗控制模块为系统执行优化单元，主要根据一致性模块输出的虚拟阻抗校正项，动态更新系统的虚拟电感与虚拟电阻参数，两种参数分别承担不同的系统优化功能，协同完成系统等效阻抗的重塑。其中，虚拟电感主要用于补偿微电网感性输电线路带来的阻抗参数不匹配问题，均衡各分布式电源的输出阻抗特性，从根源上消除线路参数差异引发的无功分配偏差；虚拟电阻则为孤岛微电网系统提供额外的阻尼支撑，有效抑制系统功率扰动、负荷波动引发的振荡问题，提升系统运行的动态稳定性。

在控制执行过程中，动态调整后的虚拟电感与虚拟电阻会与分布式电源的输出电流相互作用，生成虚拟阻抗电压降，并将该电压降叠加至系统参考电压中，通过实时修正电压参考值，完成对各分布式电源输出特性的动态调控，最终实现全网无功功率的精准均分，彻底解决传统控制策略下无功分配不均、并联电源环流严重的问题。

4 分布式二次电压频率补偿控制设计

通过一致性自适应虚拟阻抗控制完成无功功率均分优化后，孤岛微电网的无功分配精度与功率平衡效果得到显著提升，但该一次优化控制存在固有缺陷。虚拟阻抗的动态重塑会改变系统原有阻抗特性与电压降落规律，引发系统整体电压、频率的稳态降落，其中微电网公共母线作为功率汇集与传输的核心节点，电压、频率降落现象最为明显，直接导致系统电能质量不满足运行标准，无法保障负荷的安全稳定供电。

针对一次自适应虚拟阻抗控制带来的电压、频率稳态偏差问题，本文引入基于一致性理论的分布式二次补偿控制策略，构建“一次功率优化+二次电能质量校正”的分层控制体系。二次补偿控制延续分布式协同控制理念，无需中心控制器，依托各节点的邻域信息交互，实时监测全网电压与频率的运行偏差，以系统额定电压、额定频率为基准，动态生成电压、频率补偿分量。

二次补偿控制的核心作用是抵消一次虚拟阻抗优化控制产生的稳态偏差，在不破坏无功功率均分效果的前提下，对系统参考电压与参考频率进行小幅精准校正，补偿母线及全网的电压、频率降落，使系统运行参数回归额定区间。同时，基于一致性的分布式补偿方式可保障各分布式电源单元的补偿量协同匹配，避免局部过度补偿引发的新的功率失衡与参数振荡，实现功率分配精度与电能质量的双重优化。

5 仿真结果与分析

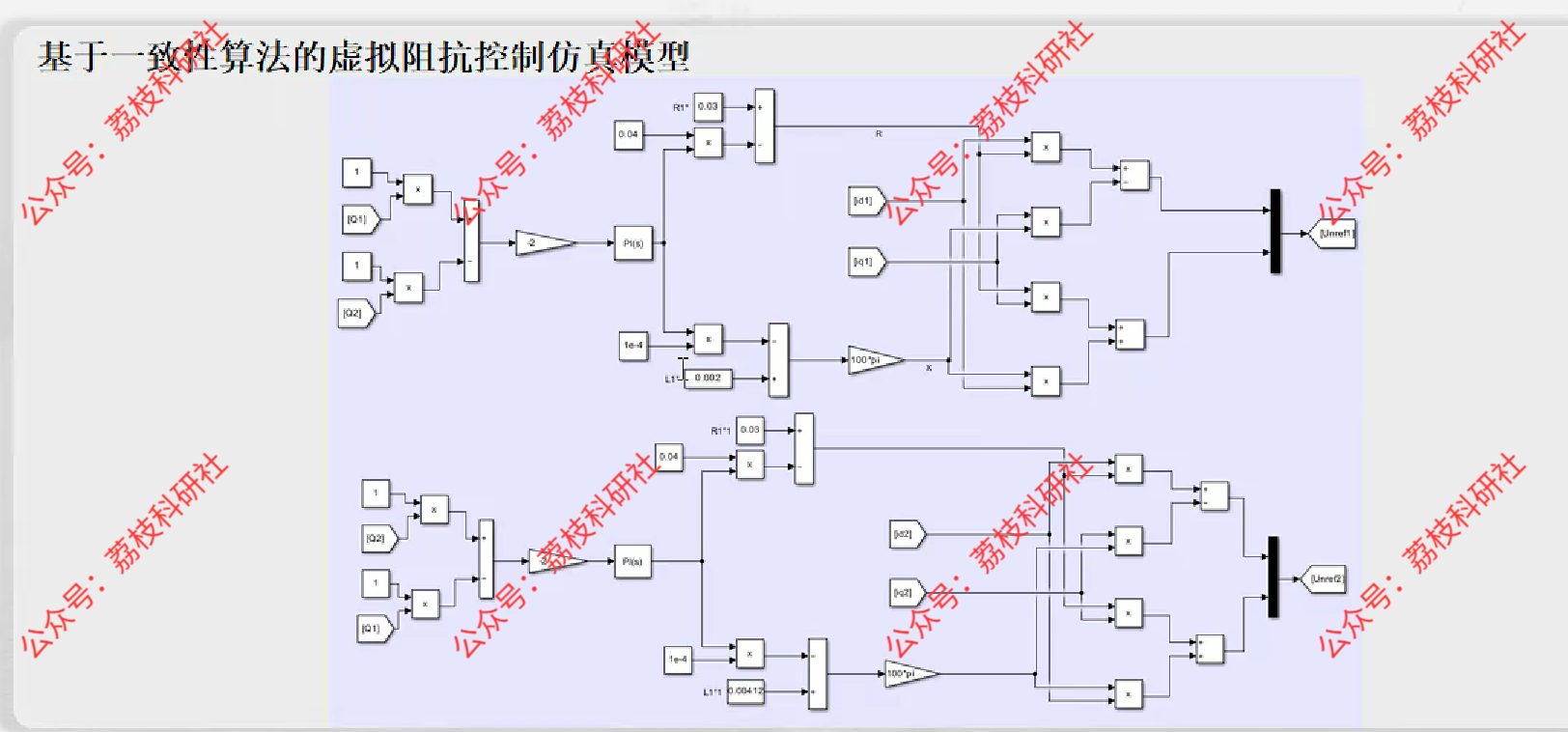

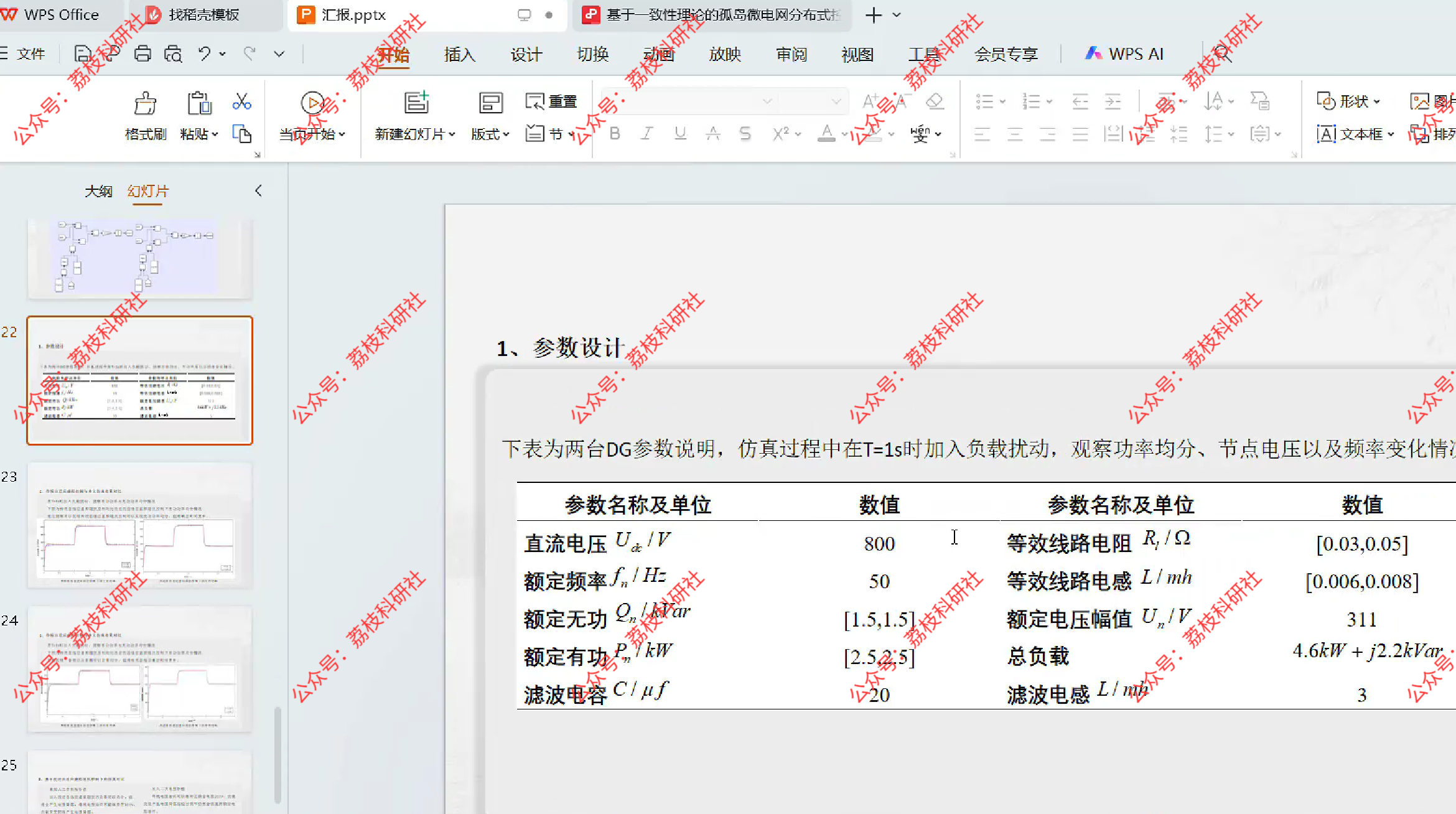

为验证本文所提基于一致性理论的自适应虚拟阻抗算法及二次电压频率补偿控制策略的有效性，搭建孤岛微电网仿真模型，模拟多分布式电源并联运行、负荷动态波动、线路阻抗不匹配等典型工况，分别对传统虚拟阻抗控制、单一自适应虚拟阻抗控制及本文复合控制策略进行对比仿真测试，仿真运行结果及详细波形数据已整理至配套PPT中，可直观呈现各控制策略的运行效果。

通过仿真结果对比分析可得：传统固定虚拟阻抗控制无法适配工况动态变化，线路阻抗差异下无功功率分配偏差较大，电源输出不均衡问题突出；仅采用一致性自适应虚拟阻抗一次控制时，系统无功功率可实现精准均分，彻底消除无功分配偏差与并联环流，但系统电压、频率出现明显稳态降落，公共母线电能质量显著下降，存在明显的控制弊端；投入本文设计的二次电压、频率补偿控制后，系统在保持高精度无功功率均分的基础上，有效抵消了一次控制带来的参数降落，全网电压、频率均稳定在额定允许范围内，动态响应速度快、稳态精度高。

仿真结果充分证明，所提分层分布式控制策略可有效解决孤岛微电网无功分配不均与电能质量偏移的耦合矛盾，兼具功率优化与稳压稳频能力，对负荷波动、线路参数失配等扰动具有良好的抗干扰能力，适配孤岛微电网复杂的实际运行工况。

6 结论

本文针对孤岛微电网分布式控制中的无功分配失衡、电压频率稳态偏移问题，提出了基于一致性理论的自适应虚拟阻抗与二次补偿复合控制策略。依托多智能体一致性局部协同控制优势，突破了传统集中式控制的局限性，通过一致性模块精准识别无功分配误差，结合自适应虚拟阻抗动态重塑系统阻抗，实现了全网无功功率的精准均分。针对一次阻抗优化引发的电压、频率降落问题，引入分布式二次补偿控制，有效修正了系统稳态运行偏差，实现了功率分配性能与电能质量的同步提升。

该控制策略全程采用分布式协同控制架构，通信需求低、扩展性强、容错性好，无需依赖中心控制单元，适配孤岛微电网模块化、去中心化的运行特性，可有效提升孤岛微电网的运行稳定性、功率分配精度与供电可靠性，为孤岛微电网分布式协同控制技术的工程应用提供了可行的理论参考与技术支撑。

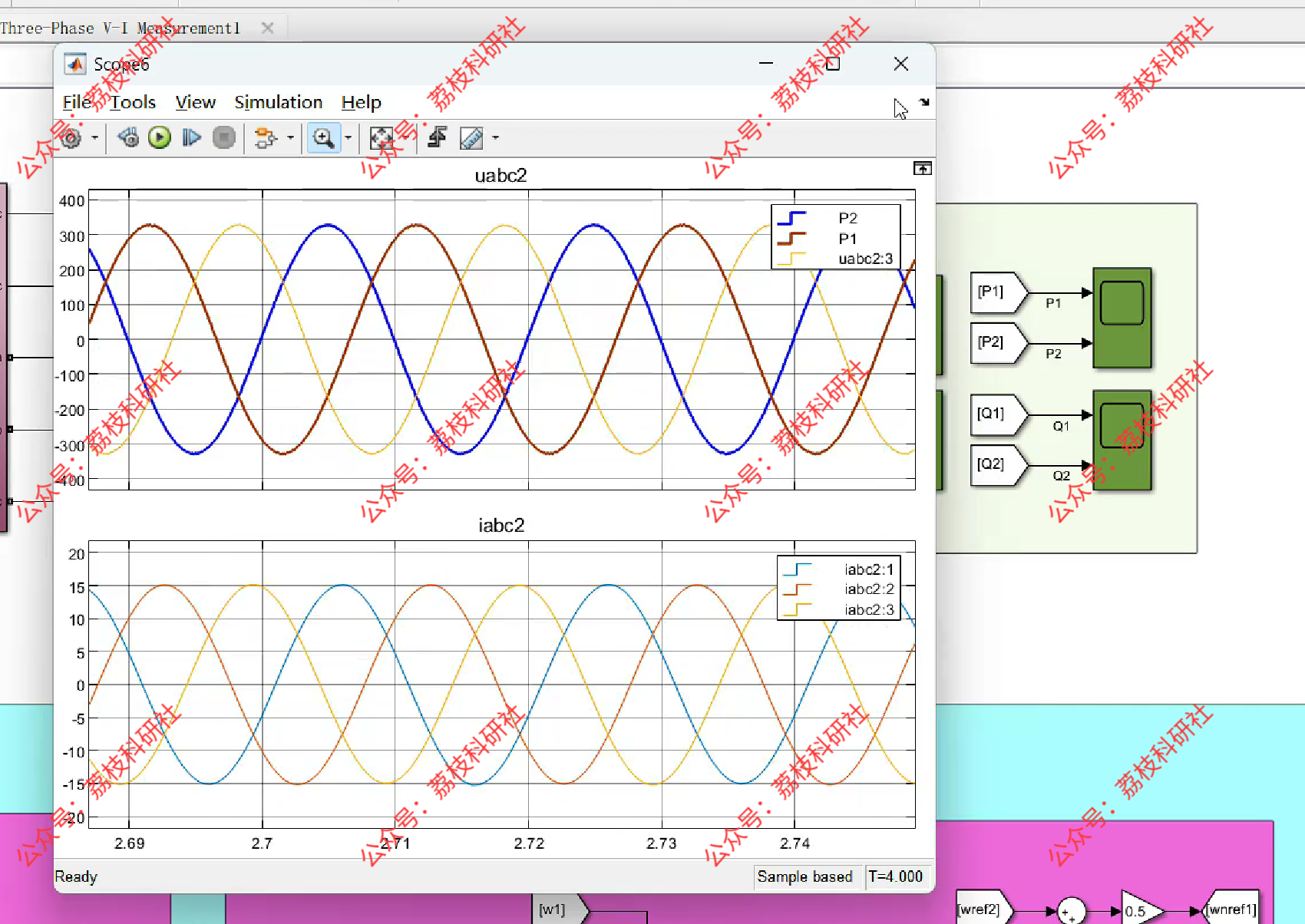

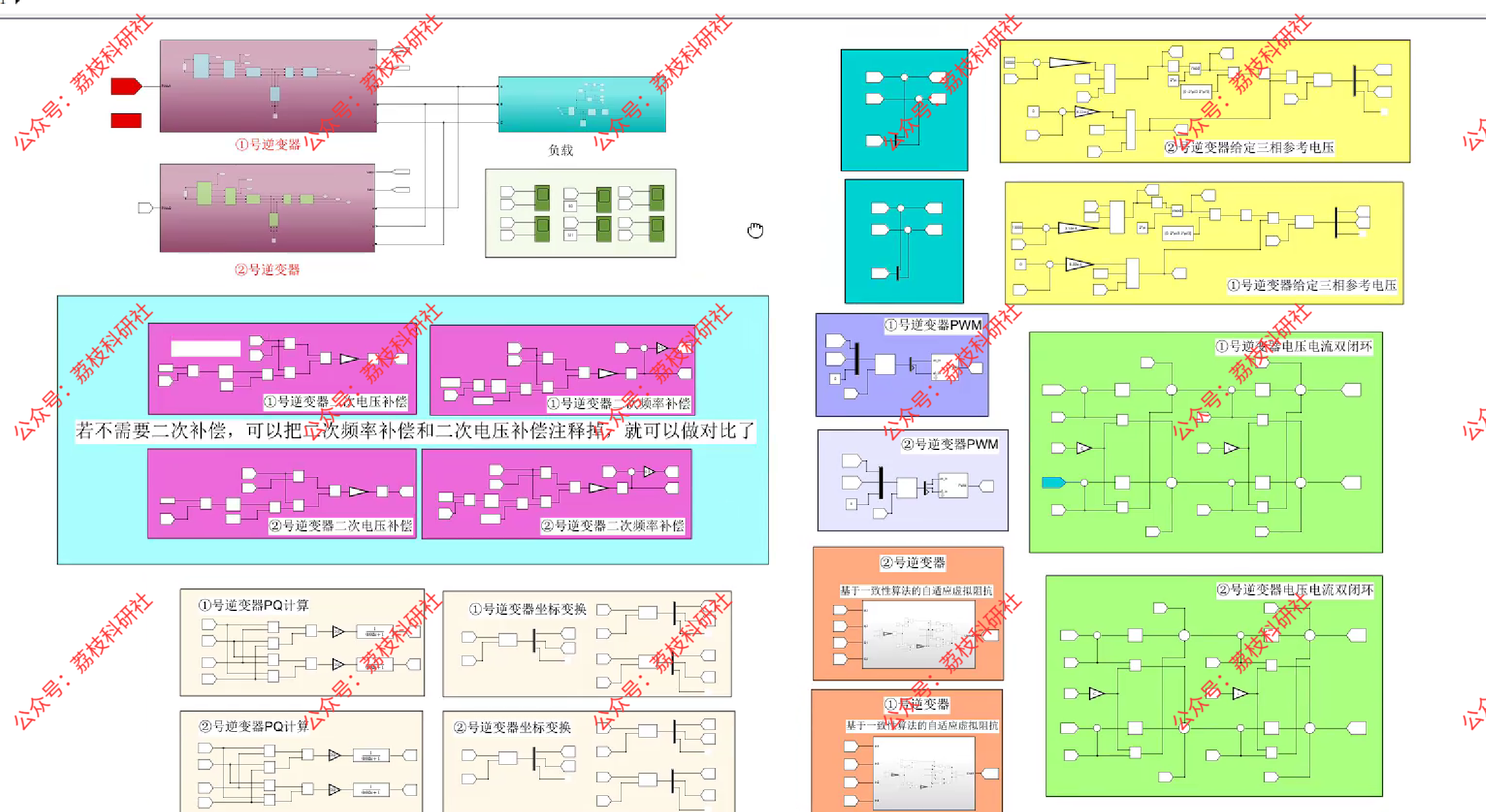

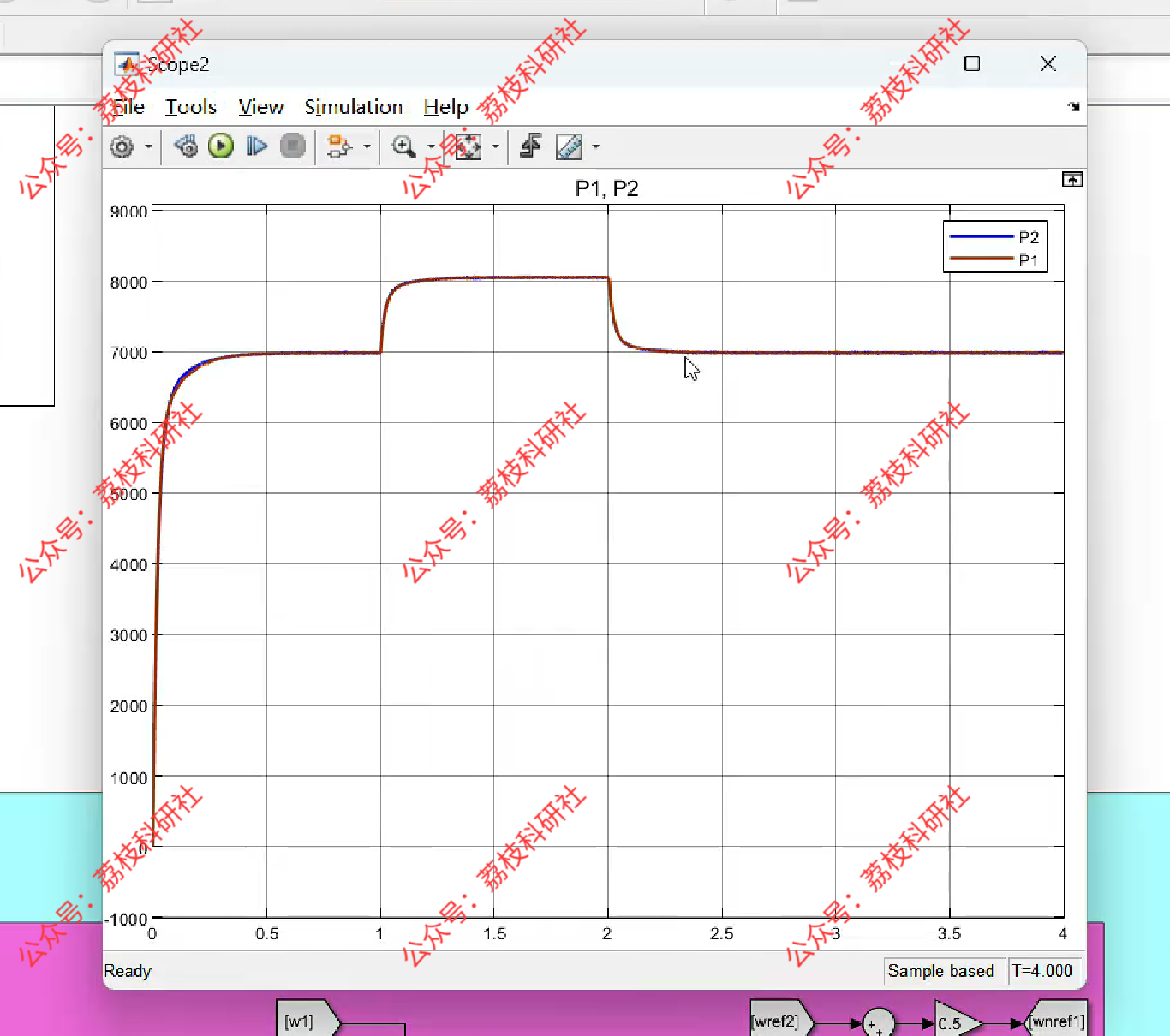

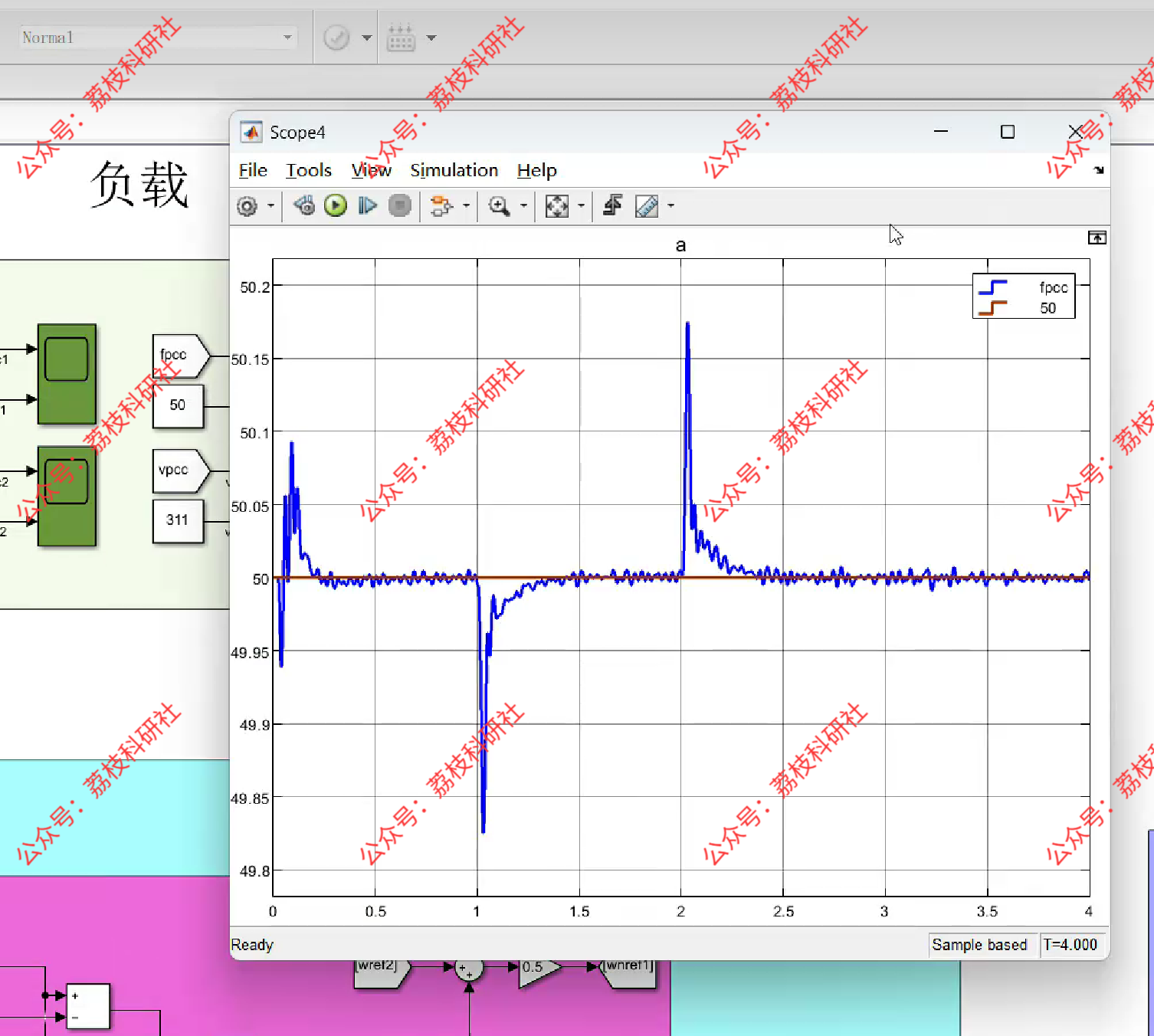

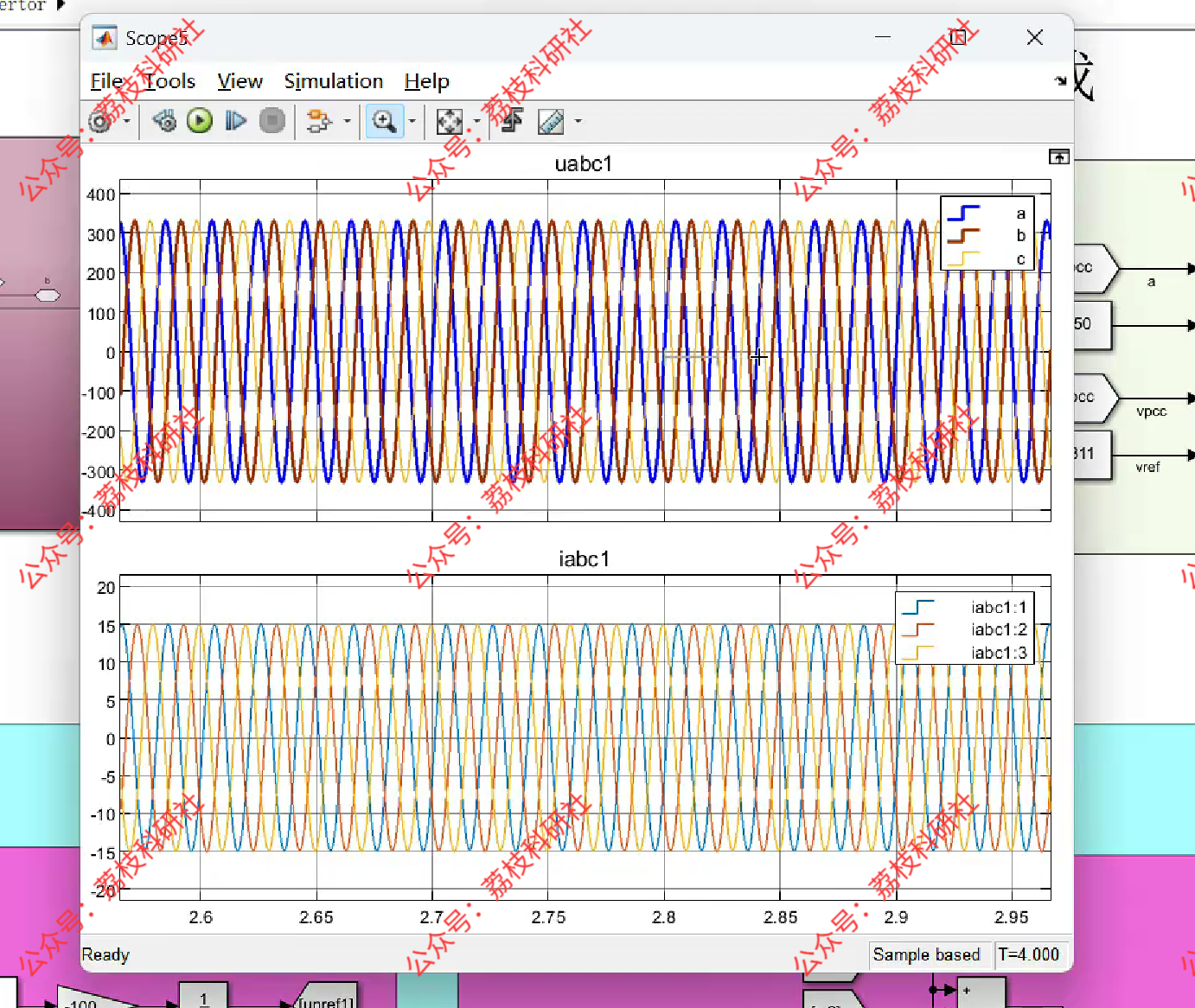

📚第二部分——运行结果

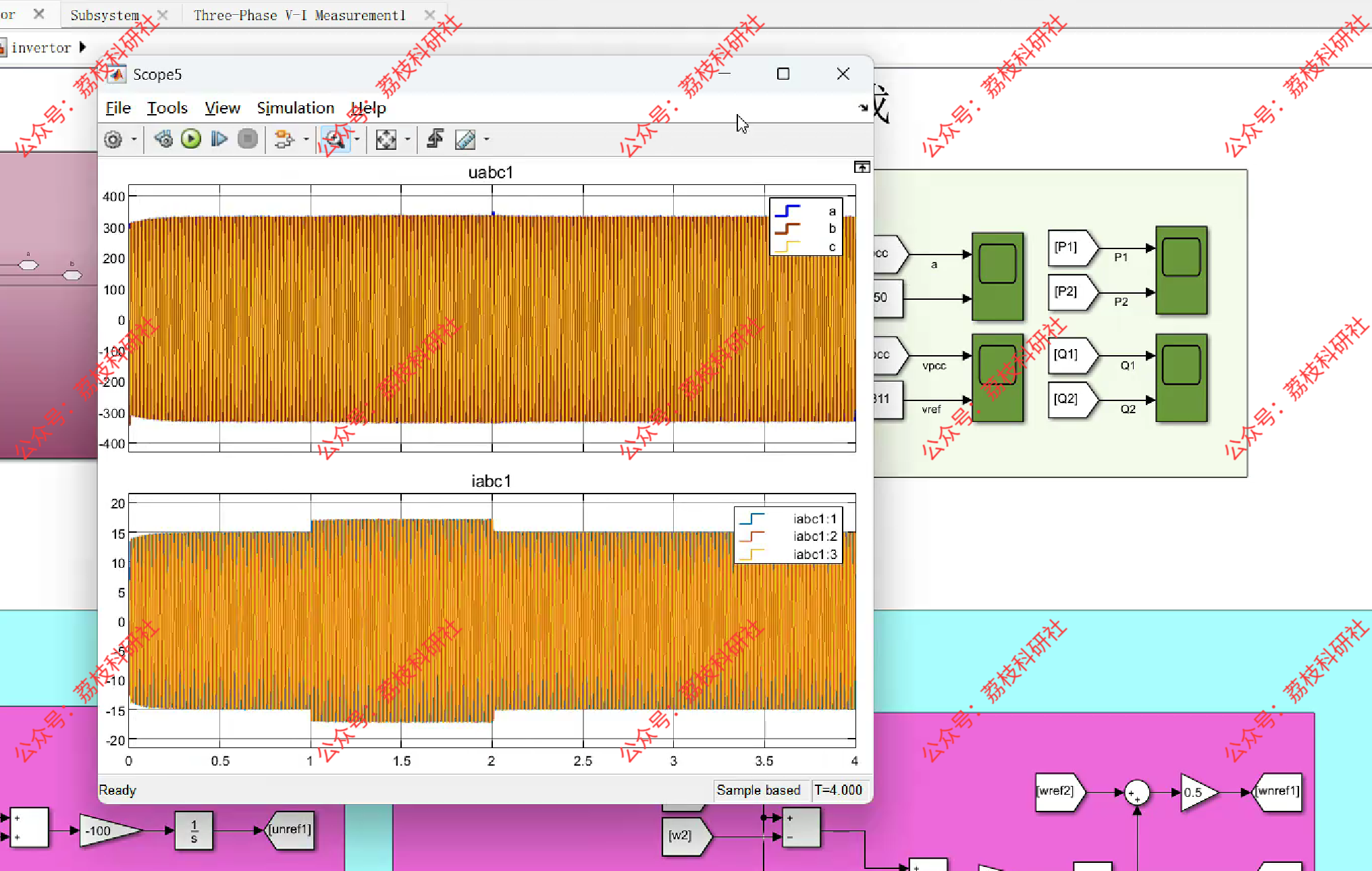

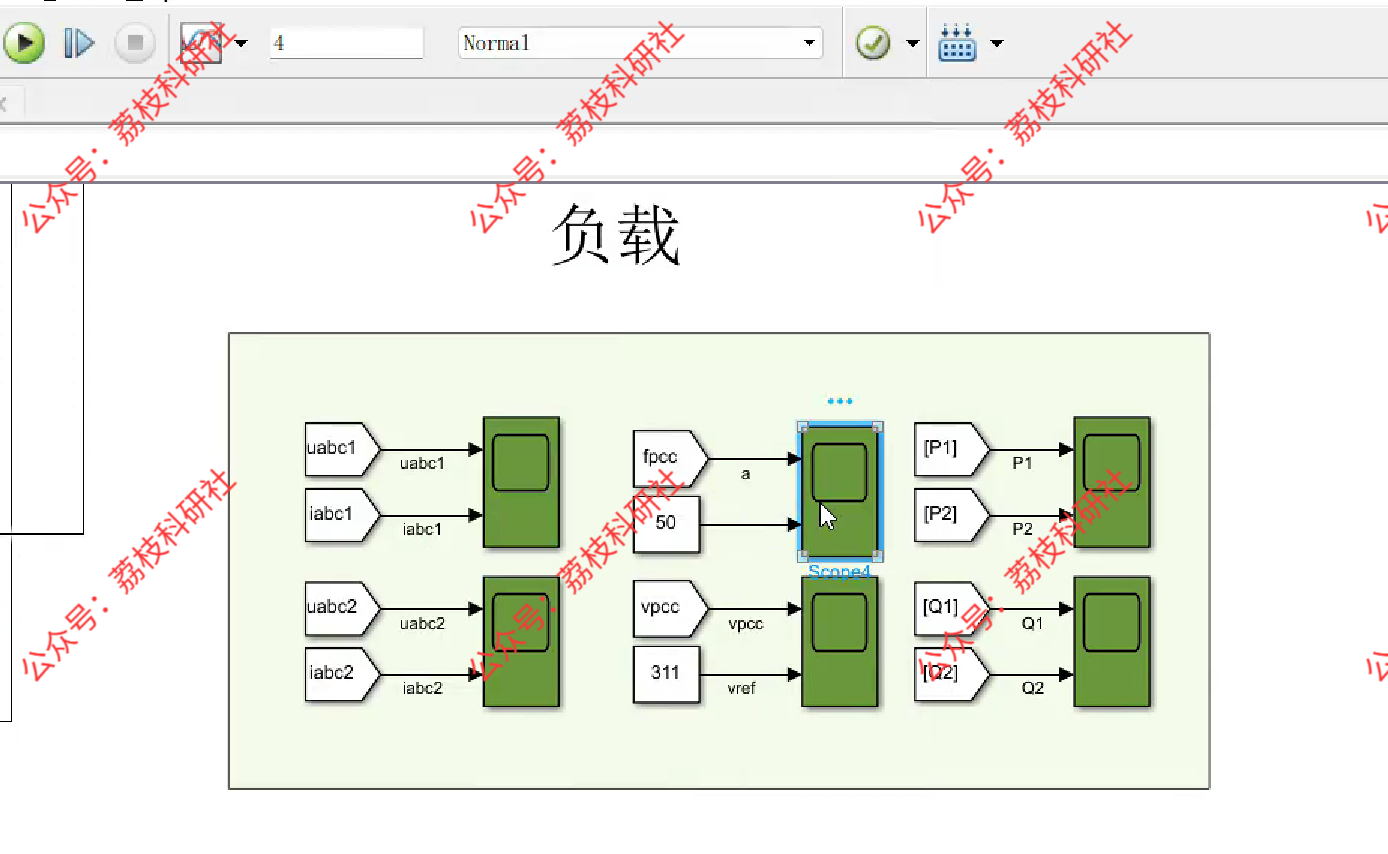

基于一致性理论改进的自适应虚拟阻抗算法、孤岛微电网分布式控制二次电压和频率补偿仿真
