术中 EMG 监测的告警设计：为什么振幅不是判据

Info X Med文献研习社

27人浏览 · 2026-09-23 16:43:41

Info X Med文献研习社 · 2026-09-23 16:43:41 发布

InfoXMed 是面向医生、医学生和医学科研人员的 AI 医学工具平台，提供文献检索、全文翻译、AI 解读、指南查询和题库练习等功能，辅助临床学习、科研汇报与医学备考。

文章目录

一、先确认这份文件的性质

原文是 ASNM（美国神经生理监测学会）关于术中肌电图监测的立场文件，更新其 2005 年的版本：

Rice K, Skinner S, Hoffman EM, et al. Intraoperative electromyography (EMG): an updated position statement by the American Society of Neurophysiological Monitoring. Journal of Clinical Monitoring and Computing. 2026. DOI: 10.1007/s10877-026-01489-x

2026 年 8 月 5 日投稿、8 月 11 日接收。文件性质是立场文件（position paper），用于为神经生理监测群体提供 EMG 使用的推荐。

两条声明值得先看：

Funding：作者声明在稿件准备期间未获得任何资金、资助或其他支持；
Competing interests：一位作者（Stanley Skinner）与 Medtronic 存在特许权使用费关系，其余作者无相关财务或非财务利益。

关于第二条：这不影响你读它的证据分级（原文在这方面写得相当规范，每条推荐都标了证据等级），但它提示读者判断"哪些结论被写得比较肯定"时，应当把这条披露放在旁边。

为什么技术人员值得读：术中 EMG 监测本质上是一个实时告警系统——采集信号、提取特征、判断是否报警、把告警交给操作者。这份文件把这类系统最关键的几个设计问题——该看哪个特征、哪些信号值得报警、阈值怎么定、阴性结果怎么解释、伪影从哪来——全部讲清楚了，而且给的是可核对的数字。

二、四类信号，只有一类是真告警

原文在自发 EMG 一节，把术中会遇到的肌电放电分成了四类。这个分类是全文最实用的部分。

在这里插入图片描述

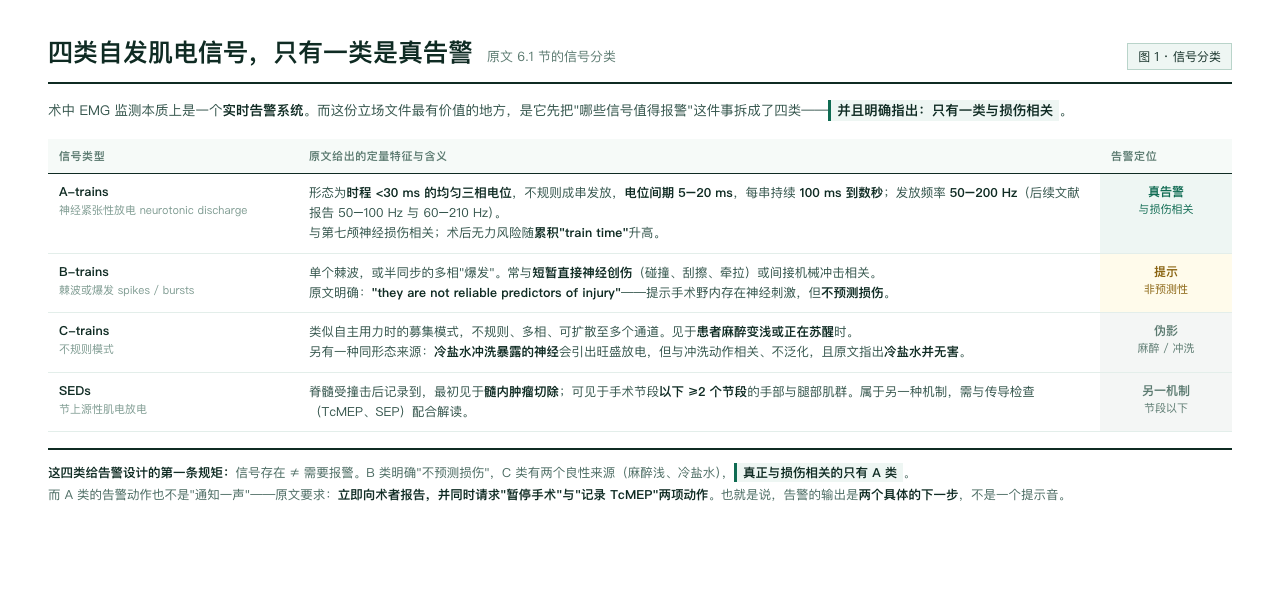

图 1 · 四类自发肌电信号，只有一类是真告警

类型	原文给出的定量特征	告警定位
A-trains（神经紧张性放电）	时程 <30 ms 的均匀三相电位，不规则成串发放，电位间期 5–20 ms，每串 100 ms 到数秒；频率 50–200 Hz	真告警（与损伤相关）
B-trains（棘波/爆发）	单个棘波或半同步多相爆发；与短暂直接神经创伤（碰撞、刮擦、牵拉）相关	提示（原文明确"不预测损伤"）
C-trains（不规则模式）	类似自主用力时的募集模式；见于麻醉变浅或苏醒时；另一来源是冷盐水冲洗	伪影（两个来源均属良性）
SEDs（节上源性放电）	脊髓受撞击后记录到，可见于手术节段以下 ≥2 个节段	另一机制（需与 TcMEP/SEP 配合解读）

这份分类给出了告警设计的第一条规矩：信号存在 ≠ 需要报警。

B 类原文写得很直接：“they are not reliable predictors of injury”——它提示手术野内发生了神经刺激，但不预测损伤；
C 类有两个良性来源：患者麻醉变浅，或冷盐水冲洗暴露的神经——原文明确指出冷盐水并无害，尽管会引出"有时强烈而持久的 EMG 反应"；
只有 A 类与损伤相关。

还有一个细节值得注意：A 类的告警动作不是一个提示音，而是两个具体的下一步。

原文要求：A-train 的立即报告应同时包含"请求暂停手术"与"记录 TcMEP"两项。也就是说，告警的输出被设计成可执行的处置，而不是一条通知。

2.1 一个"累积量"指标

原文提到一个我认为很有意思的设计：术后无力风险随累积的 “train time” 升高。

**这意味着告警强度可以是"随时间的积分"，而不是单次事件的峰值。**对于任何长时程监测系统，这都是一个值得考虑的模式——把"发生过一次"和"持续发生了多久"分开表达。

三、振幅带的是电极位置信息

如果要从信号里挑一个特征来做阈值告警，振幅是最容易实现的——一行代码就能算出来。这份文件明确否掉了它。

在这里插入图片描述

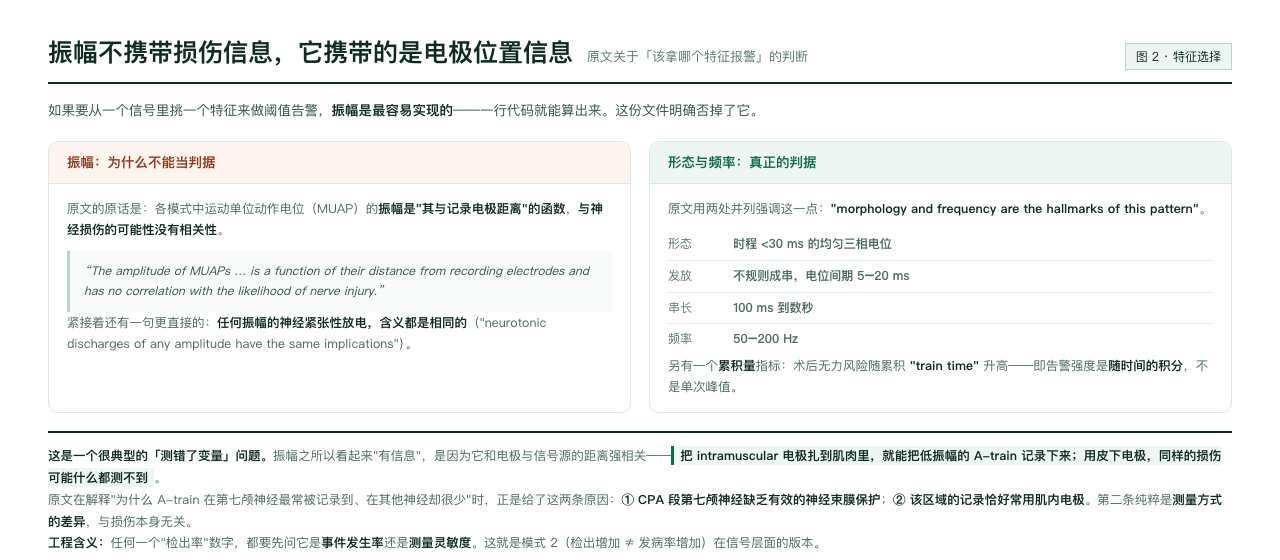

图 2 · 振幅不携带损伤信息，它携带的是电极位置信息

原文的原话是：

MUAP 的振幅是其与记录电极距离的函数，与神经损伤的可能性没有相关性。
（“The amplitude of MUAPs … is a function of their distance from recording electrodes and has no correlation with the likelihood of nerve injury.”）

紧接着还有一句更直接的：任何振幅的神经紧张性放电，含义都是相同的。

而真正的判据被原文用两处并列强调：“morphology and frequency are the hallmarks of this pattern”——形态与频率才是这个模式的特征。

3.1 这是一个典型的「测错了变量」问题

振幅之所以看起来"有信息"，是因为它和电极与信号源的距离强相关。原文在解释"为什么 A-train 在第七颅神经最常被记录到、在其他神经却很少"时，给了两条原因：

解剖原因：CPA 段的第七颅神经缺乏有效的神经束膜保护，更易被机械去极化；
测量原因：该区域的记录恰好常用肌内电极（short subdermal needles 容易穿入面部浅层肌肉）。

第二条纯粹是测量方式的差异，与损伤本身无关。原文还补了一句：肌内记录能促进识别"常为低振幅"的 A-train；而其他神经的 A-train 记录较少，部分原因是"未能坚持要求肌内记录"。

工程含义：任何一个"检出率"数字，都要先问它是事件发生率还是测量灵敏度。

这与我们此前在癌症统计里遇到的情况是同一类判断——检出增加 ≠ 发病率增加，只是这次发生在信号层面。

四、一个敏感度只有 0.32 的告警，为什么仍被采用

原文引用了一项纳入 8,584 枚腰骶椎弓根螺钉的荟萃分析，评估触发 EMG 阈值对术后神经功能缺损的预测能力。

在这里插入图片描述

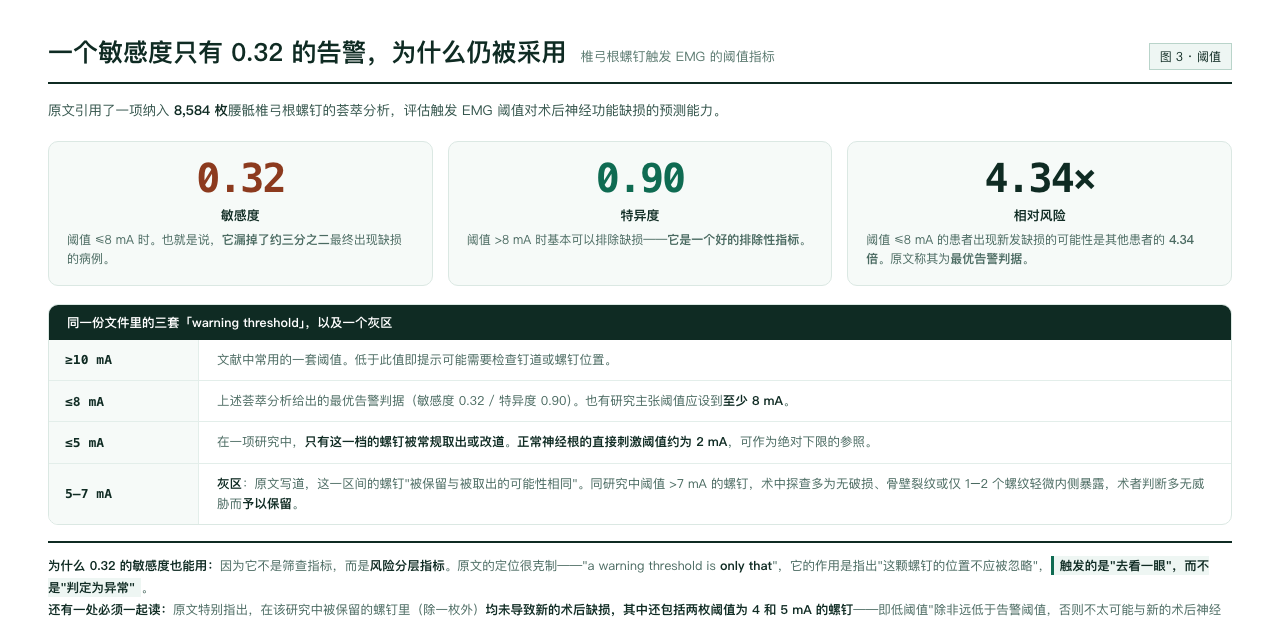

图 3 · 一个敏感度只有 0.32 的告警，为什么仍被采用

指标	数值	解读
敏感度	0.32	阈值 ≤8 mA 时——它漏掉了约三分之二最终出现缺损的病例
特异度	0.90	阈值 >8 mA 时基本可排除缺损——它是一个好的排除性指标
相对风险	4.34×	阈值 ≤8 mA 的患者出现新发缺损的可能性是其他患者的 4.34 倍

为什么 0.32 的敏感度也能用：因为它不是筛查指标，而是风险分层指标。原文的措辞很克制：

“a warning threshold is only that”——告警阈值仅仅是一个阈值，它的作用是指出"这颗螺钉的位置不应被忽略"，触发的是"去看一眼"，而不是"判定为异常"。

4.1 同一份文件里的三套阈值，和一个灰区

≥10 mA：文献中常用的一套；
≤8 mA：上述荟萃分析给出的最优告警判据，也有研究主张阈值应设到至少 8 mA；
≤5 mA：在一项研究中，只有这一档的螺钉被常规取出或改道；正常神经根的直接刺激阈值约为 2 mA，可作为下限参照；
5–7 mA：灰区——原文写道，这一区间的螺钉"被保留与被取出的可能性相同"。

同研究中阈值 >7 mA 的螺钉，术中探查多为无破损、骨壁裂纹或仅 1–2 个螺纹轻微内侧暴露，术者判断多无威胁而予以保留。

一处必须一起读的反直觉数据：原文特别指出，该研究中被保留的螺钉里（除一枚外）均未导致新的术后缺损，其中还包括两枚阈值为 4 和 5 mA 的螺钉。

也就是说——低阈值"除非远低于告警阈值，否则不太可能与新的术后神经学发现相关"。

这是阈值设计里最容易忽略的一面：一个"低值"并不等于一个"坏结果"。把阈值定得过紧，代价是大量"看起来异常但实际无害"的告警。

4.2 阈值分歧的根源

原文给出了一个很工程化的解释：阈值同时取决于刺激幅度与脉宽。刺激脉宽常用 200 µs，范围 50–300 µs；刺激频率 1–5 Hz。

因此——不同的刺激参数必然导出不同的"warning threshold"。

可复用的做法：跨研究比较阈值时，必须把刺激参数一起带上。只比"8 mA vs 10 mA"而不比脉宽，等于在比两个不同量纲的数。

五、阴性结果什么时候可信

原文有一句关于"阴性结果解释边界"的表述，我觉得对所有做检测/告警系统的人都适用。

在描述椎弓根螺钉刺激时，原文写道：

在 20–30 mA 的强度下仍未引出 CMAP，可能足以提示没有发生穿破——即便神经根因慢性受压等因素而阈值升高。
但是——“the absence of any CMAP should not be construed as ruling out a pedicle breach unless successful stimulation can be verified.”

翻译过来就是：在没有验证"刺激确实起作用"之前，不能把"没有反应"解释为"没有问题"。

这是一个通用的系统设计原则：阴性结果的有效性，依赖于阳性对照的存在。

如果一个传感器可能根本没在工作（电极脱落、刺激回路断开、增益设错），那么它输出的"一切正常"和真实的"一切正常"在数据上无法区分。原文要求的是先验证刺激有效，再解读阴性。

原文还提到一个相关的技术细节：置换阳极位置（背部/髋部皮下针，或术者在术野内放置的无菌针）可减少刺激伪影，且近期研究确认阳极位置对 EMG 阈值无显著影响。

六、三个具体的工程陷阱

这一节是原文第 4 节（方法学）里最有技术含量的内容。

6.1 60 Hz 陷波滤波器：能不用就不用

原文明确建议：应尽可能避免使用 60 Hz 陷波滤波器，尤其是对触发 EMG——因为显著的振铃伪影（ringing artifact）会扭曲 EMG 响应。

如果 60 Hz 噪声无法通过优化记录条件消除，原文给出的两档选择是：

使用陷波滤波器，但不应作为默认设置；
改用 100 Hz 的低频滤波来消除 60 Hz 伪影——但代价是会降低记录"音量"（recording volume），使更远处的 MUAP 无法被检出。

这是一个典型的滤波器取舍：陷波解决一个频点，但引入时域振铃；提高低频截止解决伪影，但牺牲灵敏度。两个都不是免费的。

6.2 动态范围与分辨率是反向的

原文给出的数字：

增益设置 × 10 个垂直格 = 动态范围。例如 100 µV/格 × 10 = 1000 µV（±500 µV）；
现有 IONM 系统使用 16 位 ADC，即 65,536 个电压台阶；
台阶大小 = 动态范围 ÷ 65,536。例如动态范围 1000 µV 时，台阶约 0.015 µV。

然后是关键的那句：“As dynamic range is increased, the digital steps separate, decreasing resolution.”

动态范围越大，数字台阶间隔越宽，分辨率越低。超出动态范围的信号会发生削顶（clipping）——波形出现人为的平台。

6.3 数字化分辨率 ≠ 模拟噪声底

这一条我认为是全文最容易被产品宣传误导的地方。

原文指出：有些系统提供比 100 µV/格更高的可选放大档（如 10、20、50 µV/格），但——

“these may only be increases in resolution of analog-to-digital converter without changes in analog amplifier gain. Intrinsic noise in the amplifier remains larger than digitized steps preventing improved resolution.”

也就是说：这些档位可能只是提高了 ADC 的数字化分辨率，而没有改变模拟放大器增益。放大器自身的本底噪声仍然大于数字化台阶，因此分辨率并没有真正改善。

原文的提醒很直接：“It is important to understand the equipment being used so as not to sacrifice dynamic range without gaining vertical resolution.”——不要在没有换来纵向分辨率的情况下，白白牺牲了动态范围。

这是一个标准的"有效位数"问题：**数字化的位数不等于有效位数。**如果前端模拟噪声是 5 µV，那么把台阶做到 0.015 µV 并不增加信息量。

可复用的检查：看到一个"高分辨率"参数时，先问它是哪一段的分辨率——是 ADC 的量化步长，还是整个采集链路的有效分辨率。

6.4 顺带一个关于音频通道的判断

原文提到 EMG 音频输出（通过扬声器播放）“非常有用”——神经生理医师和术者都能即时听到并区分自发放电的模式。

但这里有一个取舍值得注意：原文指出，10,000 Hz 的高频滤波在多数 IONM 情境下只会让扬声器的音频输出受益，因为扫描速度很少短到能看清高频成分；而且现代 IONM 系统的波形通常没有以足够的横向分辨率存储，无法捕获高频内容。

**也就是说：同一个滤波器设置，对"听"有用，对"看"没用。**音频通道和显示通道的采样需求本来就不一样——这是一个容易被忽略的设计维度。

七、证据分级与一条最诚实的限制

原文第 10 节用两套坐标标注推荐：证据等级（Class） 与 推荐强度（Type）。

在这里插入图片描述

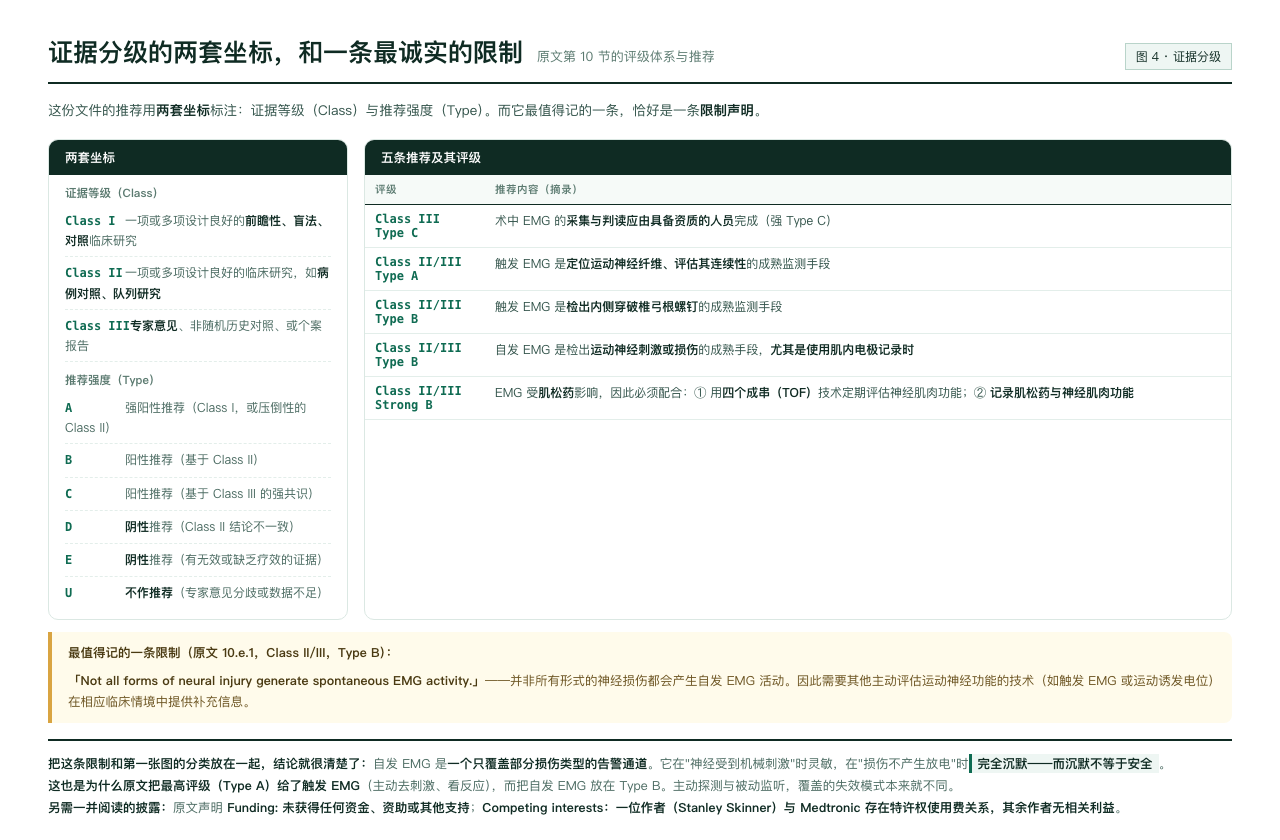

图 4 · 证据分级的两套坐标，和一条最诚实的限制

证据等级：Class I（前瞻性、盲法、对照研究）／Class II（病例对照、队列研究等）／Class III（专家意见、非随机历史对照、个案报告）。原文同时注明，上述分类可能进一步适用 GRADE 体系（考虑研究设计、偏倚风险、不精确性、效应量级）。

推荐强度：Type A（强阳性）／B（阳性，基于 Class II）／C（阳性，基于 Class III 强共识）／D（阴性，Class II 结论不一致）／E（阴性，有无效证据）／U（不作推荐，意见分歧或数据不足）。

五条推荐及评级：

评级	推荐内容（摘录）
Class III · Type C	术中 EMG 的采集与判读应由具备资质的人员完成（强 Type C）
Class II/III · Type A	触发 EMG 是定位运动神经纤维、评估其连续性的成熟监测手段
Class II/III · Type B	触发 EMG 是检出内侧穿破椎弓根螺钉的成熟监测手段
Class II/III · Type B	自发 EMG 是检出运动神经刺激或损伤的成熟手段，尤其是使用肌内电极记录时
Class II/III · Strong B	EMG 受肌松药影响，必须配合：① 用四个成串（TOF）技术定期评估神经肌肉功能；② 记录肌松药与神经肌肉功能

7.1 最值得记的一条

原文 10.e.1（Class II/III，Type B）写的是：

“Not all forms of neural injury generate spontaneous EMG activity.”
——并非所有形式的神经损伤都会产生自发 EMG 活动。

因此需要其他主动评估运动神经功能的技术（如触发 EMG 或运动诱发电位）在相应临床情境中提供补充信息。

把这条限制和第二节的四类信号放在一起，结论就很清楚了：

自发 EMG 是一个只覆盖部分损伤类型的告警通道。它在"神经受到机械刺激"时灵敏，在"损伤不产生放电"时完全沉默——而沉默不等于安全。

这也解释了为什么原文把最高评级（Type A）给了触发 EMG（主动去刺激、看反应），而把自发 EMG 放在 Type B。主动探测与被动监听，覆盖的失效模式本来就不同。

八、踩坑与注意事项

8.1 别用振幅做阈值

原文明确：振幅是与记录电极距离的函数，与损伤可能性无相关性；任何振幅的 A-train 含义相同。

用振幅做阈值，等于用"电极扎得准不准"代替"神经有没有受伤"。

8.2 不是所有信号都该报警

四类信号里只有 A-trains 与损伤相关。B 类原文写明"不是损伤的可靠预测因子"；C 类有两个良性来源（麻醉变浅、冷盐水冲洗）。

把 B/C 也做成告警，直接后果是告警疲劳——而告警疲劳会让真正的 A 类告警被忽略。

8.3 阴性结果要先验证阳性对照

**“没有反应"只有在"能验证刺激确实有效"的前提下才能解释为"没有问题”。**这是原文对椎弓根螺钉刺激给出的明确限定。

8.4 阈值分歧要先对齐刺激参数

阈值同时取决于刺激幅度与脉宽（常用 200 µs，范围 50–300 µs）。跨研究比较阈值时，把刺激参数一起带上。

8.5 三个可以复用的意识

先检查"测的是不是目标变量"——振幅测的是电极距离，不是损伤；
再检查"信号的哪些类别值得报警"——信号存在 ≠ 需要告警；
最后检查"阴性结果的前提"——阳性对照在不在。

⚠️ 合规提示：本文为技术解读，讨论的是信号分类、特征选择、阈值设计与证据分级，不构成任何诊疗建议，也不针对任何个体情况。文中涉及的医学内容均转述自所引文献原文，任何健康相关决策请由具备资质的医疗专业人员依据现行规范作出。

本文由 AI 辅助整理与撰写，内容经人工核对原文；引用的所有数据与结论均来自下方所标来源，读者可回溯原文核验。
