EP：Engineering and Project

OpenCV + MediaPipe Hands 手掌动作识别完整方案详解

定位：轻量化端侧手部关键点识别方案，适用于第一视角 Egocentric 头戴 / 胸前相机、工业示教、手势交互、石头剪刀布、手部动作捕捉；只专注手部（单 / 双手）21 点 3D 关键点输出，不输出手臂骨骼，手臂需要额外搭配姿态模型（如 MediaPipe Holistic Pose），正好匹配你当前项目架构。

一、方案整体概述

1. 核心分工

OpenCV：视频采集、图像预处理、色彩空间转换、画面可视化绘制、截图 / 视频保存、键盘交互。不做 AI 识别，只负责图像管线。
MediaPipe Hands：Google 自研端侧轻量化 CNN 推理管线，专门做手部检测 + 21 个手部关键点回归。内置两阶段结构：手部检测子网络 + 关键点回归子网络。

MediaPipe Hands 原生支持：单目 RGB 图像、CPU 实时推理，PC / 工控机 / Jetson 嵌入式均可跑；无需 GPU，常规 CPU 可达 25~30FPS。

2. MediaPipe Hands 输出定义（重点）

每检测到一只手，输出21 个归一化 3D 关键点（坐标范围[0,1]，以图像左上角为原点）

表格

索引	部位	说明
0	WRIST 手腕基点	手部坐标系原点
1~4	拇指：CMC/MCP/IP/TIP	拇指根、中节、末节、指尖
5~8	食指：MCP/PIP/DIP/TIP	掌根、近端、远端、指尖
9~12	中指：MCP/PIP/DIP/TIP
13~16	无名指：MCP/PIP/DIP/TIP
17~20	小指：MCP/PIP/DIP/TIP

坐标字段：

x：图像水平归一化坐标（左 = 0，右 = 1）
y：图像垂直归一化坐标（上 = 0，下 = 1）
z：相对深度，以手腕点为基准；数值越小代表该点离相机更近，不是物理毫米距离

⚠️ 重要区别：MediaPipe Hands 关键点没有 visibility 属性，和 Holistic Pose 不一样；有效性依靠检测置信度multi_handedness判断。
multi_handedness：返回左右手分类 + 置信度，判断当前识别到的是左手还是右手。

3. 可实现能力

实时定位手掌、全部手指关节、指尖位置
计算各手指关节夹角、手指伸直 / 弯曲状态
基于几何规则实现手势分类：石头 / 剪刀 / 布、OK、数字手势、指向等
OpenCV 绘制手掌骨架、分色连线、指尖文字标签
输出时序关键点，做动作轨迹记录、动作时序分析

4. 识别效果和能力边界

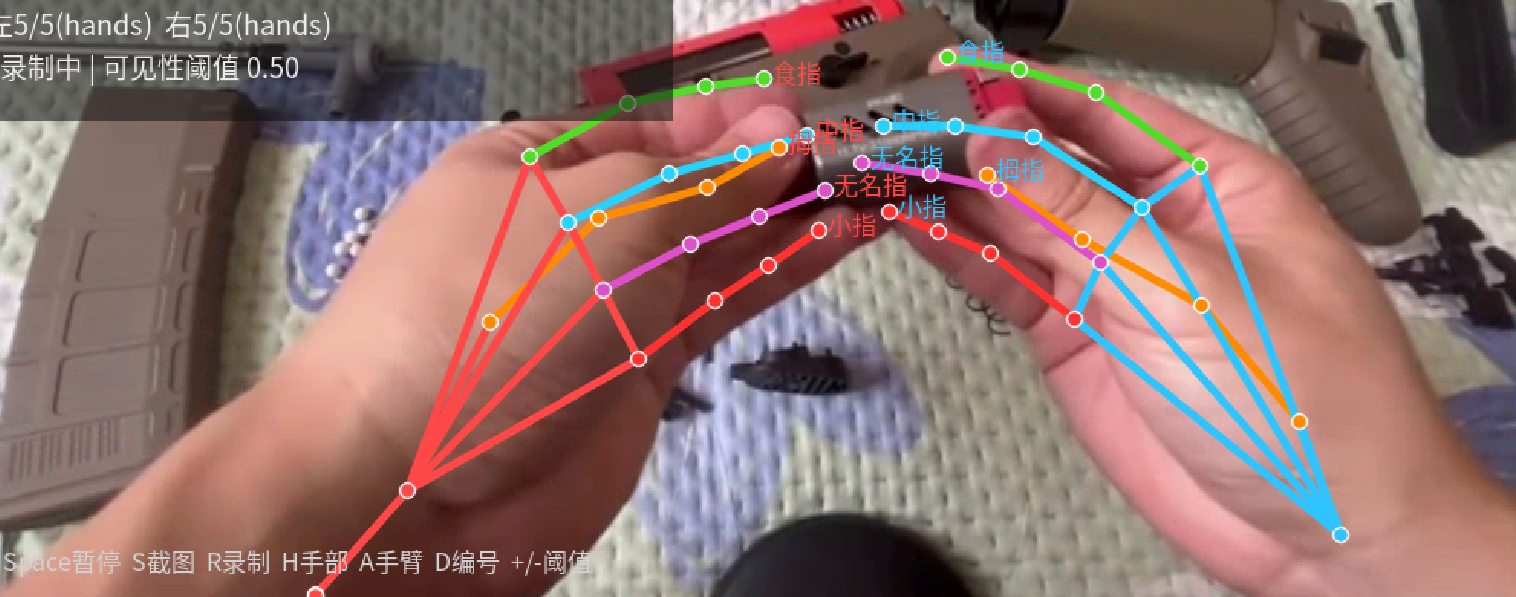

识别效果

在这里插入图片描述

其中双手的十个手指都能够得到很好的识别，但是对于上肢的小臂和大臂的识别需要增加新的模块。

能力边界

需要加强点1： MediaPipe Hands 本身不识别小臂、大臂、肩、肘。它的输出只到手腕（关键点 0）；手腕向上的小臂 / 肘关节，可以额外使用人体姿态模型（MediaPipe Holistic Pose / Pose）。
需要加强点2：厚手套、大面积手部遮挡、暗光、严重运动模糊，识别会失效
需要加强点3： z 是相对深度，不是真实物理距离，不能直接测量手掌真实尺寸

二、MediaPipe Hands 内部推理原理（两阶段架构）

阶段 1：手部检测器（Hand Detection）
轻量 SSD 类目标检测网络，在整图上搜索手部，输出手部矩形 ROI（感兴趣区域）。

静态模式（static_image_mode=True）：每一帧都跑一次全局手部检测，精度更高、速度慢，适合图片。
视频流模式（static_image_mode=False）：首帧检测手部 ROI；后续帧不做全局检测，直接在上一帧手部 ROI 小窗口内追踪关键点，大幅提速。只有追踪丢失时，才重新全局检测。视频流必须用static_image_mode=False。

阶段 2：手部关键点回归网络（Hand Landmark Regression）
把 ROI 裁剪、归一化送入 CNN，回归 21 个 3D 关键点。模型训练数据包含大量自遮挡、手握物体场景，对第一视角近距离手掌适配性强。
后处理：左右手分类 + 坐标反投影
将 ROI 内归一化关键点映射回原图坐标系，输出整图归一化 x/y/z，同时输出左右手置信。

三、完整技术管线（OpenCV + MediaPipe Hands）

摄像头/视频文件 → OpenCV VideoCapture读取BGR帧
→ OpenCV预处理：BGR转RGB（MediaPipe只接收RGB图像），设置图像不可写锁（提升推理速度）
→ MediaPipe Hands推理：手部检测 + 21关键点回归
→ 结果解析：提取multi_hand_landmarks（21点）、multi_handedness（左右手置信）
→ 业务逻辑层：
    ① 过滤低置信手部结果
    ② 计算手指关节向量、弯曲角度
    ③ 手势分类（石头剪刀布等）
→ OpenCV可视化：绘制骨架连线、关键点、中文指尖标签、HUD状态信息
→ 存储：关键点时序数据写入JSONL/CSV/SQLite
→ 循环读取下一帧

四、核心参数详解（适配第一视角 Egocentric 场景）

mp_hands = mp.solutions.hands
hands = mp_hands.Hands(
    static_image_mode=False,          # 视频流模式：开启追踪，加速
    max_num_hands=2,                  # 最多检测2只手（双手场景）
    min_detection_confidence=0.6,     # 全局手部检测置信阈值。低于0.6不触发手部检测
    min_tracking_confidence=0.5       # 帧间追踪置信阈值；追踪结果低于该值，触发重新全局检测
)

参数调优说明（第一视角场景）：

min_detection_confidence=0.6：第一视角手掌离镜头近、容易误检出背景，阈值不能太低；如果手部经常漏检，可下调至 0.5；容易误识别则上调 0.7。
min_tracking_confidence=0.5：动态手部移动场景，平衡追踪稳定性和重新检测触发频率；手部快速晃动可上调。
max_num_hands=2：双手操作场景固定为 2；单手场景可以改为 1，减少算力。

五、手势识别实现原理（石头剪刀布举例）

拿到 21 个关键点后，不使用深度学习分类，采用几何向量规则判断

计算向量：每个手指使用两段骨骼向量（如 PIP→DIP、DIP→TIP）
计算关节夹角：向量点积求关节弯曲角度
- 角度大：手指伸直；角度小：手指弯曲收拢
规则判定：
- ✊石头：五指全部关节大角度弯曲
- ✌剪刀：食指、中指伸直；无名指、小指、拇指弯曲
- ✋布：五指全部伸直张开
时序防抖：单帧识别容易抖动，增加滑动窗口滤波，连续 3~5 帧判定一致，才输出手势结果。

进阶方案：提取 21 点坐标向量作为特征，训练 KNN / 随机森林轻量分类器，比纯几何规则抗干扰更强。

六、可视化实现（OpenCV 绘制手掌骨架，分色 + 中文指尖标签）

visualize.py模块实现逻辑：

遍历每只手 21 个关键点，将归一化 x,y 转换为图像像素坐标：
px = int(lm.x * img_width)
py = int(lm.y * img_height)
绘制骨架连线：不同手指设置不同颜色（拇指红色、食指绿色、中指蓝色、无名指黄色、小指紫色，分色骨架）
在 TIP 指尖像素位置绘制中文文字标签：拇指、食指、中指、无名指、小指
HUD 叠加信息：检测到手数量、手势类别、推理 FPS

七、工程优化方案（适配你的项目）

1. EMA 时序平滑（tracking.py）

手部快速运动时，模型输出关键点会有抖动。对 21 点 x/y/z 使用指数移动平均 EMA 滤波：

(P_{smooth} = \alpha\cdot P_{raw} + (1-\alpha)\cdot P_{prev_smooth})
(\alpha)：平滑系数（0~1），α 越小越平滑，但延迟变大；一般取 0.2~0.4。

只平滑关键点坐标，不修改原始 raw 数据，原始数据保留入库，方便溯源。

2. 手部置信过滤

multi_handedness[0].classification[0].score，低于阈值（0.5）直接丢弃该手所有关键点，避免无效点送入可视化与手势识别。

3. 手腕点位融合（重点，对接小臂骨架）

MediaPipe Hands 的手腕点（索引 0）精度 > Holistic Pose 手腕点。
工程策略：

手指骨架：采用独立 Hands 输出手腕点 0
小臂 / 大臂：使用 Holistic Pose 的肘、肩点位
做加权融合，消除两套模型手腕坐标错位，保证手指骨架无缝连接小臂。

八、完整最小可运行示例代码（OpenCV+MediaPipe Hands）

import cv2
import mediapipe as mp
import numpy as np

# 初始化mediapipe hands
mp_hands = mp.solutions.hands
mp_drawing = mp.solutions.drawing_utils

# 初始化手部模型（第一视角推荐参数）
hands = mp_hands.Hands(
    static_image_mode=False,
    max_num_hands=2,
    min_detection_confidence=0.6,
    min_tracking_confidence=0.5
)

# 摄像头读取
cap = cv2.VideoCapture(0)

# 手指骨架绘制配色
finger_colors = [
    (255,0,0),    # 拇指 红
    (0,255,0),    # 食指 绿
    (0,0,255),    # 中指 蓝
    (255,255,0),  # 无名指 青
    (255,0,255)   # 小指 品红
]
# 指尖中文标签
tip_names = ["拇指","食指","中指","无名指","小指"]

while cap.isOpened():
    ret, frame = cap.read()
    if not ret:
        break
    h,w = frame.shape[:2]
    # OpenCV BGR -> RGB
    frame_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
    frame_rgb.flags.writeable = False
    # 推理
    result = hands.process(frame_rgb)
    frame_rgb.flags.writeable = True
    frame = cv2.cvtColor(frame_rgb, cv2.COLOR_RGB2BGR)

    # 解析双手关键点
    if result.multi_hand_landmarks:
        for hand_idx, hand_lms in enumerate(result.multi_hand_landmarks):
            # 绘制手部骨架
            mp_drawing.draw_landmarks(
                frame, hand_lms, mp_hands.HAND_CONNECTIONS,
                mp_drawing.DrawingSpec(color=(100,100,100), thickness=2, circle_radius=3),
                mp_drawing.DrawingSpec(color=(200,200,200), thickness=2)
            )
            # 绘制指尖中文标签
            tip_ids = [4,8,12,16,20] # 5个指尖索引
            for i, tip_id in enumerate(tip_ids):
                lm = hand_lms.landmark[tip_id]
                px, py = int(lm.x*w), int(lm.y*h)
                cv2.putText(frame, tip_names[i], (px+5,py), cv2.FONT_HERSHEY_SIMPLEX, 0.4, finger_colors[i],1)

    cv2.imshow("OpenCV + MediaPipe Hands 手掌识别", frame)
    if cv2.waitKey(5) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()
hands.close()
