小鸿AI（WS63）开发板实战：从零烧录"秒级计数器"样例

摘要：本文记录在小鸿AI开发板（海思 WS63 / Hi3863 芯片）上，使用 Hi3863BurnTool 图形化工具在 Windows 环境下烧录官方样例 15（15_vibe_timer 秒级计数器）的完整过程，包含环境准备、烧录步骤、串口验证以及踩坑注意事项，希望对同样入手这块板子的朋友有所帮助。

一、实验背景

小鸿AI 开发板主控芯片为海思 WS63（Hi3863 系列），支持 OpenHarmony 与裸机 SDK 两种开发方式。官方提供了 00~14 共 15 个样例工程，其中**样例 15（15_vibe_timer）**是一个最简单的入门程序：上电后从 1 开始，每秒计数一次并递增，通过 UART 串口打印输出。

本次实验目标：把样例 15 的预编译固件烧录进开发板，并通过串口观察到每秒递增的计数日志。

二、准备工作

类别	项目	说明
硬件	小鸿AI 开发板	主控 WS63（Hi3863）
硬件	Type-C 数据线	需支持数据传输（非纯充电线）
软件	Hi3863BurnTool	Windows 图形化烧录工具，免安装，解压即用
软件	串口助手（UartAssist 等）	用于查看串口日志，115200 波特率
固件	ws63-liteos-app_all.fwpkg	样例 15 预编译固件，约 1.8MB，无需自行编译

提示：固件可以直接从官方样例仓库的 firmware/ 目录下载，省去搭建编译环境的麻烦，非常适合快速上手体验。

三、烧录步骤

1. 连接开发板

使用 Type-C 数据线将开发板与电脑相连。连接成功后，电脑设备管理器会出现一个新的 COM 串口（CH341 驱动，常见 COM3 / COM4）。

2. 打开烧录工具

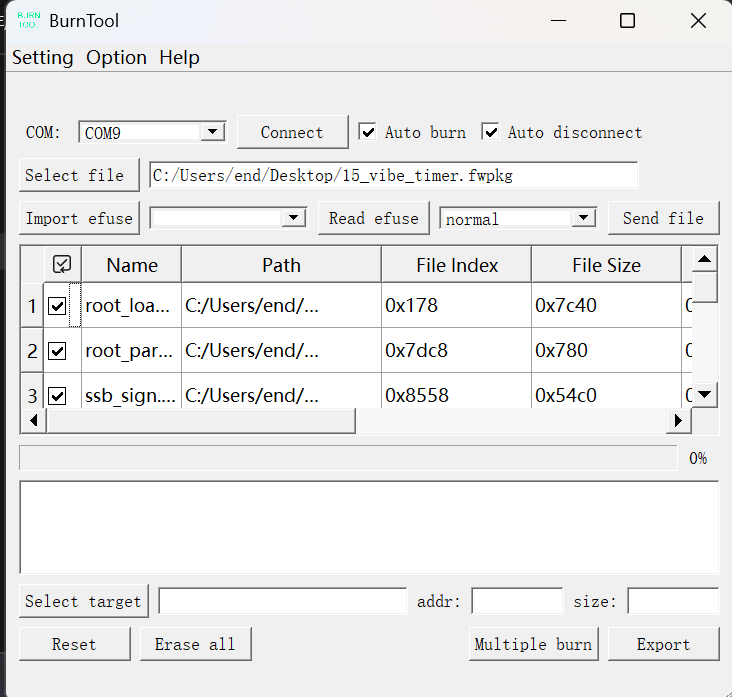

双击运行 BurnTool.exe，界面如下（烧录前状态）：

3. 选择串口

在工具顶部选择开发板对应的 COM 口。如果不确定是哪个，可以把线拔掉看哪个口消失，再插回去确认。

4. 设置芯片型号

点击菜单 Option（选项），目标芯片选择 WS63。

5. 选择固件文件

点击 Select file（选择文件），选中 ws63-liteos-app_all.fwpkg。

6. 勾选自动烧录

勾选 Auto Burn（自动烧录） 和 Auto disconnect（烧录完成后自动断开），省去手动操作。

7. 开始烧录

点击 Connect（连接） 按钮：

• 新批次板子：点击后直接开始烧录；
• 旧批次板子：点击 Connect 后，同时按住两个音量/亮度键约 1.5 秒再松开，随即进入烧录流程。

8. 烧录完成

看到 All images burn successfully 即表示烧录成功，可以拔掉数据线：

四、串口验证

1. 打开串口助手，配置：波特率 115200、8 数据位、1 停止位、无校验、无流控；
2. 先打开串口，再给开发板上电（顺序很重要，否则可能收不到开机日志）；
3. 观察输出，正常应看到：

[BAYES] counter start
[BAYES] count = 1
[BAYES] count = 2
[BAYES] count = 3
...

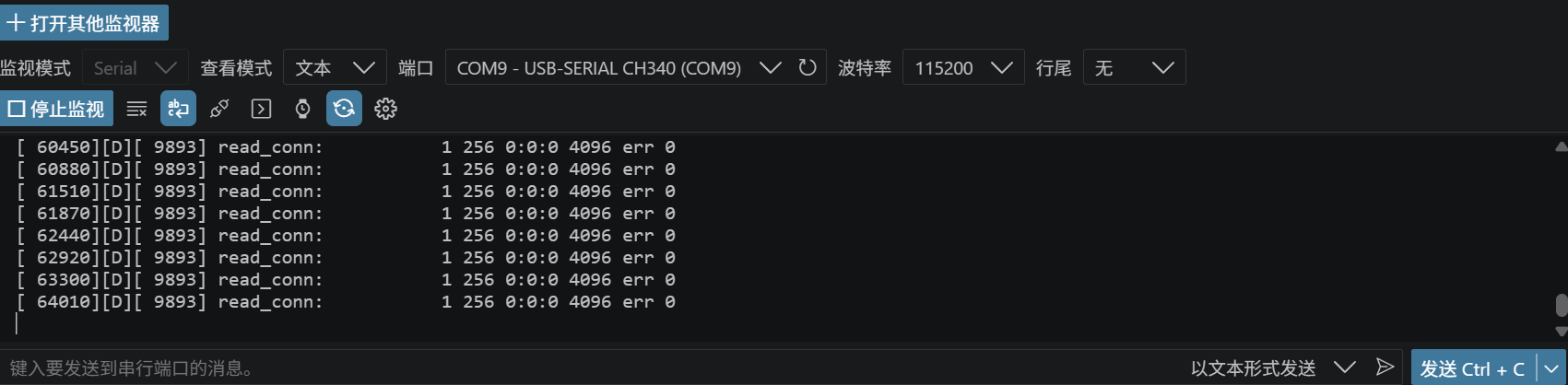

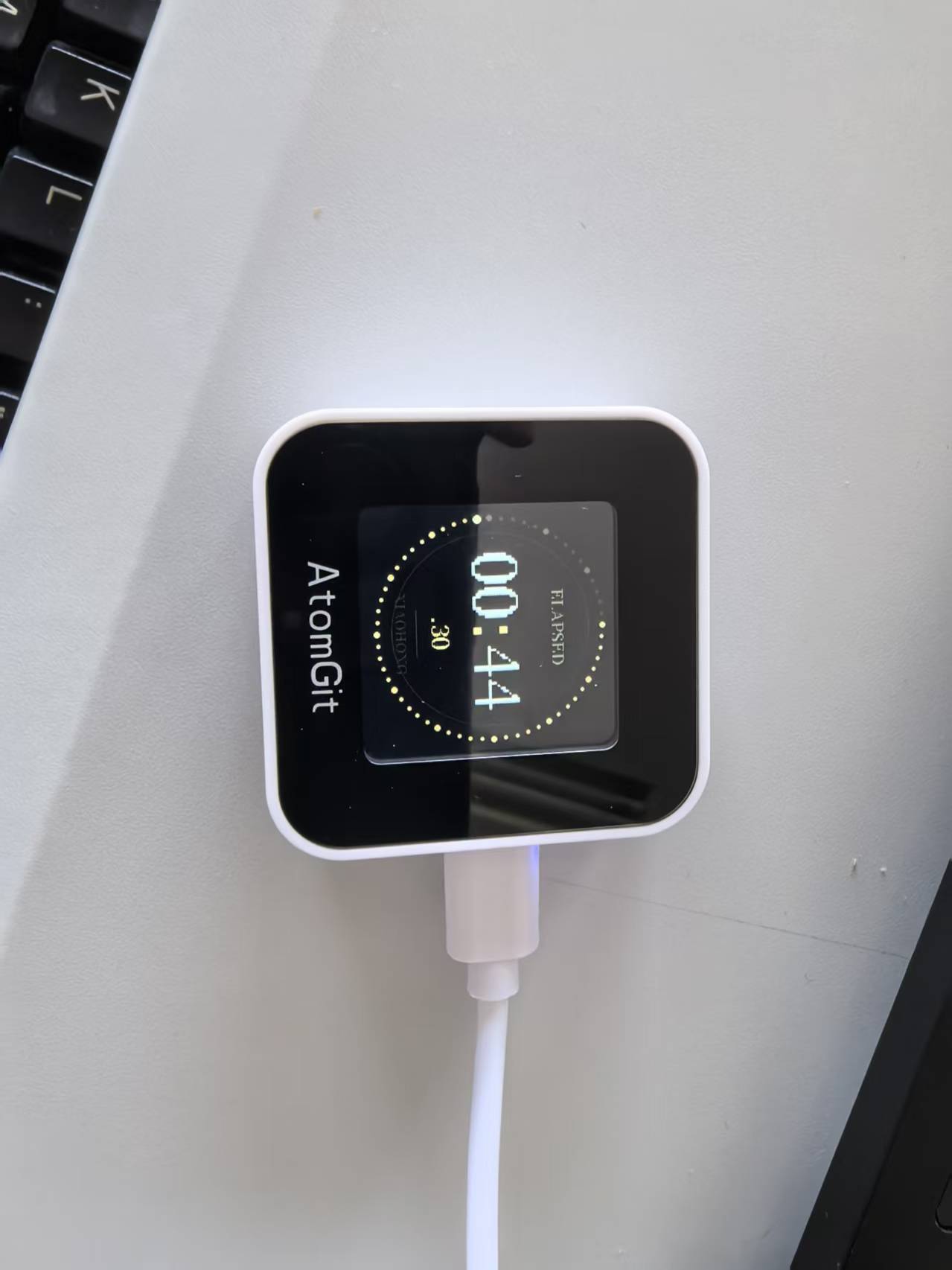

每秒钟递增一条，说明程序已正常运行：

五、遇到的问题与注意事项

1. 电脑识别不到串口：多半是 CH341 驱动未安装，安装驱动后重新插拔数据线即可。
2. 旧批次板子不自动进入烧录模式：需要按住音量/亮度组合键约 1.5 秒手动触发，多试几次找准手感。
3. 屏幕没有显示数字：这是正常的！样例 15 基于裸机 SDK，计数器只通过串口输出；开发板的 LCD 屏幕需要 OpenHarmony + LVGL 框架驱动，裸机样例不会点亮屏幕显示内容。
4. 数据线必须是数据线：部分 Type-C 线仅支持充电，无法建立串口通信，换线是最快的排查手段。

六、总结

通过本次实验，完成了小鸿AI 开发板的第一次烧录，成功运行了官方样例 15 秒级计数器。整个过程不需要搭建编译环境，只需下载预编译固件配合 Hi3863BurnTool 即可完成，对新手非常友好。后续可以进一步尝试其他样例（如 SPI、传感器等），逐步深入了解 WS63 芯片的裸机开发。

---

本文由真实实验记录整理，配图为实际烧录与串口截图。
