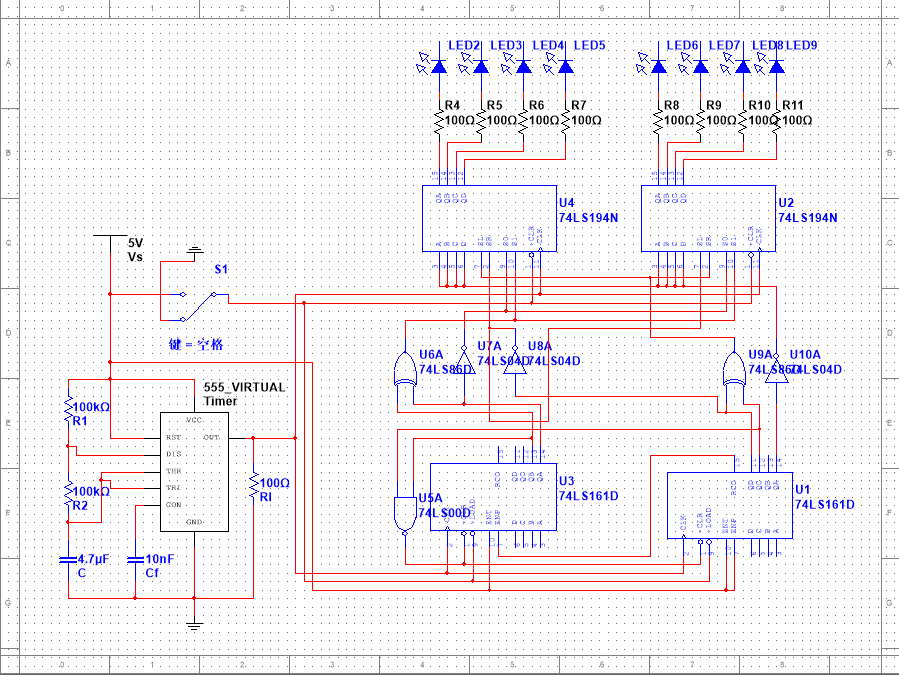

我的电路图可以实现这些功能吗

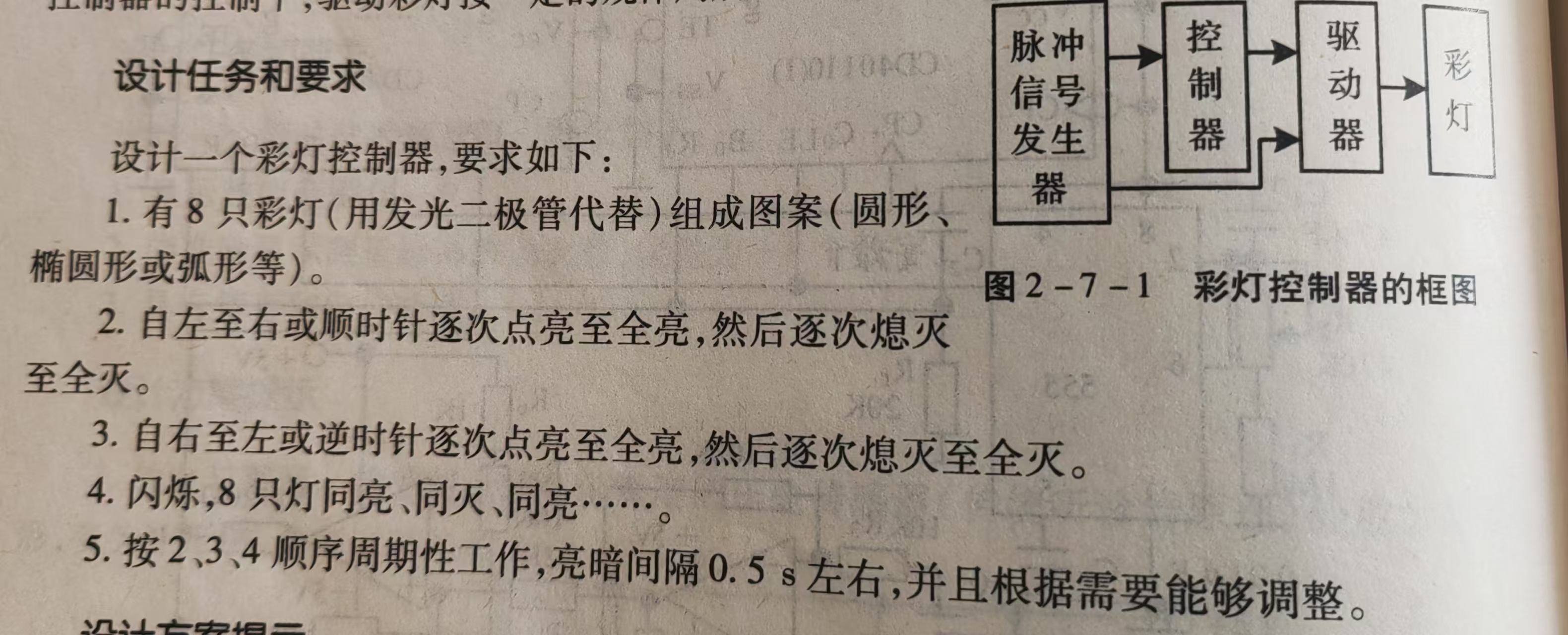

multisim彩灯控制器，我参考别人的，可以实现吗

第一步：2片级联实现8灯逐一亮到全亮，逐一熄到全熄，第1片QD连接到第2片SR，第2片QD经过非门到第1片SR。
第二步：是第一步的反级联实现8灯逐一亮到全亮，逐一熄到全熄，第2片QD连接到第1片SR，第1片QD经过非门到第2片SR。
第三步：添加计算功能，实现第3功能，以及用计数实现所有功能的切换，并把实现3功能用到的控制引脚进行逻辑分析和推导，最终获得控制真值表和组合逻辑控制的实现。

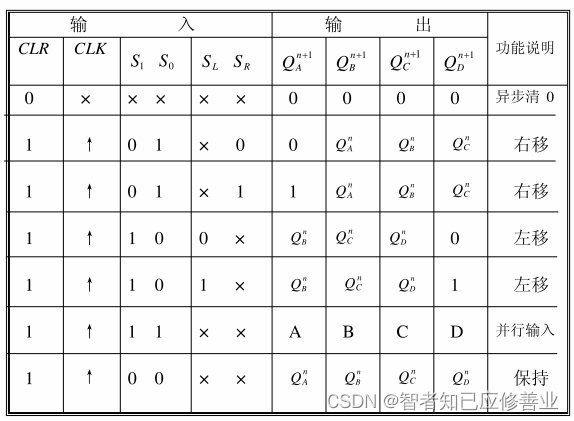

功能：Sr     Sl      S1    S0    CLR1    CLR2
右移：1       0       0      1      ~2d        QD1
左移：0       1       1      0      QA2       ~1a
闪烁：x       x       1      1                             ~ABCD；

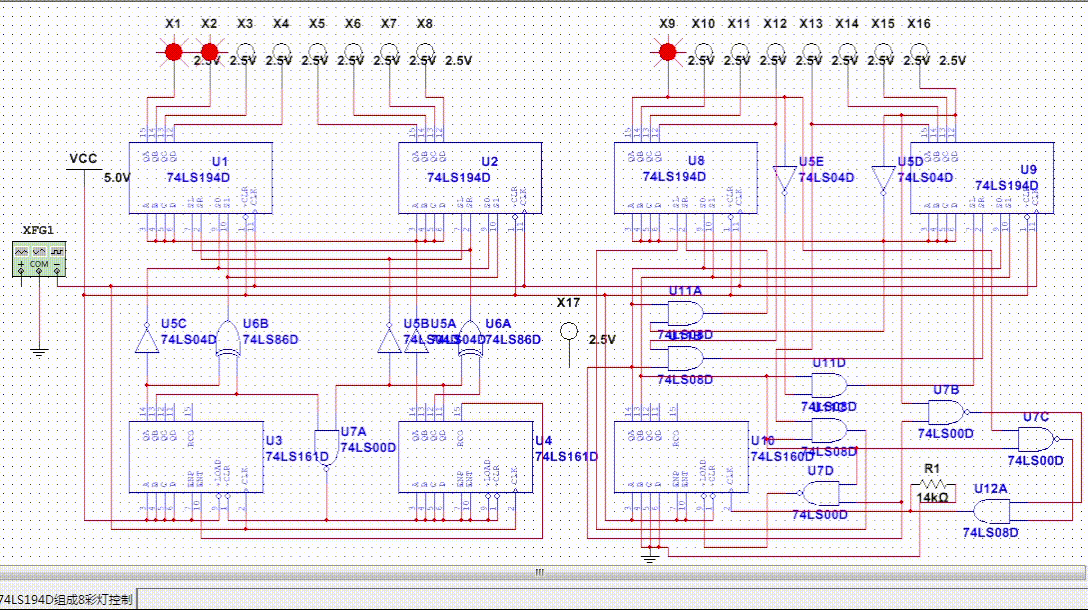

利用2片级联实现8灯的连续亮与熄，利用向右、向左实现计数转为脉冲信号给74LS160，最后利用74LS160的置数功能，用组合门提前获取低电平，来实现循环控制，从练习逻辑分析、门电路组合来说，实现了另一种思路和方法，分别控制SR、SL，分别控制从第2片的QD、第1片的QA转为160脉冲输入信号，电路图中电阻作用开机瞬间低电平，通过门电路自身延时再高电平，作为160的时钟信号，当然，这些组合门都只是按思路连接的草稿，组合逻辑还没推导优化，使用芯片的优化，减少芯片用量，如非门芯片没用完多余的可与与非门组合成另一种逻辑门就是优化，右边电路图要实现多次同时闪烁则要用4、8进行或逻辑处理送给S0S1。
