V881 M3-WB2 sc1770v_aiglass 详细开发笔记

一、项目基础硬件 & 平台全局信息

1.1 硬件设备信息

• 产品型号：sc1770v_aiglass（AI智能眼镜）
• 硬件板丝印：A11_MB_R_V10
• 启动模式：FASTBOOT 启动
• 主SOC：全志 V881 M3-WB2
• 芯片代号：sun252iw1p1
• 架构：RISC-V 32位 玄铁处理器
• 系统电压：0.92V

1.2 系统软件栈

• 系统框架：Tina Linux（基于 OpenWrt 改造）

• 内核版本：Linux 6.6-xuantie 玄铁定制内核

• Boot版本：U-Boot 2023、Brandy 2.0

• 异构架构：双核AMP架构

  • 大核：跑 Linux 主系统（业务、应用、网络、多媒体）
  • 小核：跑 RTOS 实时系统（低功耗、音频、MCU级实时任务）

整机标准启动流程（完整链路）
Boot0 → Sboot → OpenSBI → U-Boot → Linux6.6 Kernel → OpenWrt RootFS

• Boot0：ROM加载，初始化DDR、时钟、基础硬件
• Sboot：安全启动校验、二级引导
• OpenSBI：RISC-V架构底层SBI服务
• U-Boot：读取env参数、加载设备树、加载内核
• Kernel：启动Linux内核、加载驱动
• RootFS：启动OpenWrt系统、应用、服务

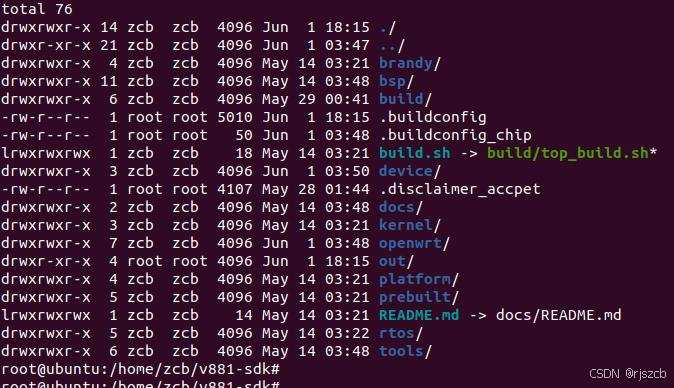

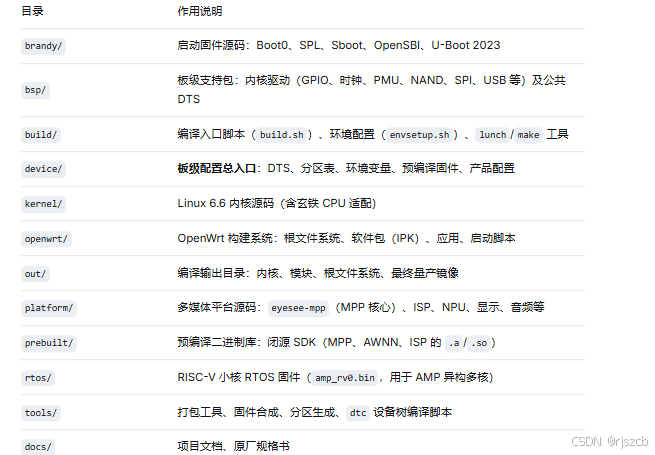

二、SDK 顶层全目录

这是一个全志 V881 芯片的 OpenWrt/RTOS 混合 SDK

2.1 brandy/ 【启动固件源码区】
全志原厂 Bootloader 整套源码，是整机开机启动第一层级源码。

• 包含：boot0、spl、sboot、opensbi、u-boot 完整源码
• 作用：负责 DDR 初始化、时钟初始化、安全启动、内核加载
• 编译命令：mboot0、muboot、mboot
• 核心子目录：brandy-2.0/u-boot-bsp、brandy-2.0/spl
  -
  2.2 bsp/ 【板级底层驱动区】
  Board Support Package 板级支持包，所有底层硬件改动必须改这里。
• 包含：板级外设驱动、GPIO、UART、I2C、SPI、PWM、时钟、PMU电源管理
• 包含：公共设备树DTS、电压调频VF配置、板级硬件参数
• 职责：内核底层硬件适配、芯片寄存器配置、底层时序配置

2.3 build/ 【全局编译入口】
项目编译总控制目录，整个SDK的编译中枢。

• 软链接 build.sh 指向 build/top_build.sh
• 包含：全局编译脚本、环境变量、lunch选型逻辑、模块编译规则
• 所有 mxxx 编译命令、pack打包命令均由该目录调度

2.4 device/ 【产品差异化配置总入口｜最重要目录】
所有板级配置、分区、DTS、启动参数、产品配置全部在这里，不同机型靠此目录区分。

• 功能：板级DTS、分区表、env启动参数、image打包配置、产品宏定义
• 包含预编译启动固件、开机动画、产品专属配置
  -
  2.5 kernel/ 【Linux6.6 内核源码】
  纯内核源码目录，负责系统内核、驱动、调度、内存管理。
• 路径：kernel/linux-6.6-xuantie/
• 包含：内核源码、Kconfig、内核驱动、模块配置
• 编译命令：mkernel
• 内核配置依赖 device 下的 bsp_defconfig 与 board.dts

2.6 openwrt/ 【根文件系统 & 应用生态】
整机系统上层应用、根文件系统、软件包全部在这里。

• 包含：rootfs根文件系统、LUCI网页、各种应用服务、IPK安装包
• 控制：开机脚本、系统服务、用户程序、文件系统结构
• 编译产物：rootfs.img、各类应用二进制文件

2.7 out/ 【全量编译产物输出目录】
所有编译后的固件、镜像、库、工具全部输出至此，按机型隔离。

• 固定产物路径：out/v861/sc1770v_aiglass/
• 区分不同项目、不同机型产物，互不干扰

2.8 platform/ 【多媒体 & AI 平台层】
全志媒体平台、AI平台核心源码，视频、图像、NPU全部在这里。

• 核心核心：eyesee-mpp 媒体处理框架
• 包含：VI/VO/VENC/VDEC/ISP/3A/AWNN NPU 全套源码
• 包含音频、显示、USB、无线、大模型、视觉工具库
• 编译命令：mkmpp

2.9 prebuilt/ 【预编译闭源库 & 工具链】
官方预编译好的二进制文件、闭源SDK、静态库、动态库、工具链。

• 包含MPP、ISP、NPU闭源 .so / .a 库
• 包含交叉编译依赖工具链文件

2.10 rtos/ 【RISC-V 小核实时系统】
AMP异构小核固件，独立实时系统。

• 核心固件：amp_rv0.bin
• 作用：低功耗控制、音频实时处理、MCU级任务
• 普通Linux应用开发基本无需改动

2.11 tools/ 【固件工具集】
镜像打包、分区生成、烧录工具、dtc设备树编译、固件合成脚本。

2.12 docs/ 【项目文档】
原厂手册、硬件规格、开发说明文档。

三、device目录 层级详解（项目配置核心）
整机所有板级配置、分区、启动、产品属性全部由该目录决定

device/
├── config/
│ ├── chips/ # 芯片级专属配置
│ │ └── v861/ # V881/V861芯片通用配置目录
│ │ ├── bin/ # 预编译启动固件合集（boot0/uboot/opensbi/sboot）
│ │ ├── boot-resource/# 开机动画、LOGO、字体资源
│ │ ├── configs/ # 所有产品机型配置文件夹
│ │ │ └── sc1770v_aiglass/ # 当前AI眼镜专属配置
│ │ └── tools/ # 芯片级打包、镜像工具
│ ├── common/ # 全平台公共通用配置
│ │ ├── imagecfg/ # 镜像打包规则 image_linux.cfg / image_nor.cfg
│ │ ├── partition/ # 公共分区表模板
│ │ └── dtb/ # 公共设备树头文件、通用dtsi
│ └── rootfs_tar/ # rootfs基础文件系统模板
└── product -> ./config/chips/v861/ # 产品软链接，编译识别入口

sc1770v_aiglass 产品专属配置文件全解

路径：device/config/chips/v861/configs/sc1770v_aiglass/

• BoardConfig.mk：项目全局编译总配置
  • 定义芯片型号、架构、内核版本、uboot版本、编译参数
  • 控制所有 mxxx编译命令的编译入口
• sys_partition.fex：NAND闪存分区表（整机分区规则）
• sys_partition_nor.fex：NOR闪存分区表
• env.cfg：U-Boot环境变量、内核bootargs启动参数、内存参数
• board.dts：Linux内核板级设备树（硬件引脚、外设、总线配置）
• uboot-board.dts：U-Boot阶段设备树
• boot_package.cfg：mboot打包规则（opensbi+uboot合成）
• image.cfg：整机固件镜像打包配置
• linux-6.6-xuantie/bsp_defconfig：内核功能开关配置
• boot-resource：开机LOGO、动画

四、修改uboot，kernel，openwrt，mpp，配置方法

• 改硬件引脚、外设、总线 → 修改 device 下 board.dts / uboot-board.dts
• 改内核功能、驱动开关、内核配置 → 修改 bsp_defconfig
• 改 U-Boot 功能、命令、驱动、宏开关 → 修改 U-Boot defconfig
• 改 U-Boot 硬件、设备树 → 修改 uboot-board.dts
• 改分区大小、分区结构 → 修改 sys_partition.fex
• 改开机启动参数、bootargs → 修改 env.cfg
• 改视频采集、编码、ISP、3A、NPU → 修改 platform/eyesee-mpp
• 改系统应用、开机自启、服务、网页后台 → 修改 openwrt/package
• 改编译全局配置、芯片 / 内核 /uboot 版本 → 修改 BoardConfig.mk
• 改开机动画、LOGO、开机画面 → 修改 device/boot-resource

---

对应精准路径
✅ U-Boot 相关

• U-Boot DTS：device/config/chips/v861/configs/sc1770v_aiglass/uboot-board.dts
• U-Boot defconfig（功能配置）：brandy/brandy-2.0/u-boot-bsp/configs/sun252iw1p1_v861_defconfig
• U-Boot 源码目录：brandy/brandy-2.0/u-boot-bsp/

✅ Kernel 相关

• Kernel DTS（板级设备树）：device/config/chips/v861/configs/sc1770v_aiglass/linux-6.6-xuantie/board.dts

• Kernel defconfig（内核功能配置）：device/config/chips/v861/configs/sc1770v_aiglass/linux-6.6-xuantie/bsp_defconfig
  配置编译命令：make kernel_menuconfig
  最终保存位置：device/config/chips/v861/configs/sc1770v_aiglass/linux-6.6-xuantie/bsp_defconfig

• Kernel 源码目录：kernel/linux-6.6-xuantie/

✅ OpenWrt 文件系统，mpp 相关
配置编译命令：make menuconfig

• 最终保存位置：/home/zcb/v881-sdk/openwrt/target/v861/v861-sc1770v_aiglass/defconfig
• 作用：增删软件包、开启 / 关闭系统功能、配置根文件系统

五、platform 多媒体 & AI 架构全解析

5.1 顶层目录功能

• audio/：ALSA音频驱动、音频控制、声卡适配
• common/：ION内存、日志、基础公共库
• display/：LCD显示、VO视频输出、图层管理
• eyesee-apps/：官方AI眼镜、UVC、AOV示例Demo（当前板型专用）
• eyesee-mpp/：✅ 全志媒体处理核心框架
• llm/：NPU大模型推理、AI计算组件
• multimedia/：CedarX编解码引擎、多媒体Demo工具
• power/：时钟、DVFS调频、电源功耗管理
• usb/：USB gadget、UVC摄像头、USB协议适配
• vision/：ISP图像处理、视觉算法、AI工具链，NPU
• wireless/：WiFi、蓝牙驱动与适配

5.2 eyesee-mpp 核心完整拆解（VI/VO/VENC/VDEC/ISP）
媒体业务全部核心逻辑，所有视频采集、显示、编码、解码、图像处理都在这里。
eyesee-mpp/
├── external/ # 第三方依赖库（jsoncpp、sqlite、web服务、音频库）
├── framework/ # 高层应用框架（相机/录像/播放器/UVC）
├── middleware/ # ✅ MPP核心中间件（MPI媒体接口层）
└── system/ # ION内存、VB缓冲池、硬件抽象、系统初始化
middleware 核心文件（重中之重）

• mpi_vi.c：视频输入（摄像头采集）
• mpi_vo.c：视频输出（屏幕显示）
• mpi_venc.c：H264/H265 视频编码
• mpi_vdec.c：视频解码
• mpi_isp.c：ISP图像信号处理
• mpi_ae/awb.c：自动曝光、自动白平衡3A算法
• mpi_sys.c：MPP系统绑定、缓冲管理、内存调度

六、编译sdk方法：

1、单个镜像模块编译
设置环境并选择产品
source build/envsetup.sh
lunch
选择步骤

1. 选择机型：8 → v861-sc1770v_aiglass-tina
2. 选择主芯片：3 → V881
3. 选择子型号：3 → M3-WB2
4. 选择电压：1 → 0.92V

编译 Boot0 / SPL / Sboot
mboot0
编译 U-Boot
muboot
编译 Linux 内核
mkernel
编译 MPP / OpenWrt 根文件系统
mkmpp
打包最终量产镜像
pack

2、全量编译
source build/envsetup.sh
lunch
8 → 3 → 3 → 1
boot0 + uboot + kernel + mpp + openwrt + 自动 pack
mp -j1

七、out 编译输出目录完整结构与产物释义

基准路径：v881-sdk/out/v861/sc1770v_aiglass/

7.1 最终量产整机固件
out/v881m3-wb2_linux_sc1770v_aiglass_uart0.img（34MB 整机烧录镜像）

7.2 细分输出目录
① openwrt/ 固件源文件目录（pack 打包从该目录取源）

• u-boot-sun252iw1p1.bin：主 U-Boot 固件
• u-boot-nodtb.fex / u-boot-dtb.fex：无设备树 / 带设备树 U-Boot 镜像
• sboot_nand_sun252iw1p1.bin：Sboot 一级启动固件
• sunxi.dtb：编译后设备树二进制
• boot.img：Linux 内核 + 设备树镜像，打包生成boot.fex
• rootfs.img：OpenWrt 根文件系统原始镜像，打包生成rootfs.fex

② pack_out/ 分区打包产物目录
pack 根据 sys_partition.fex 拆分生成所有分区 fex 镜像与配置脚本

• sys_partition.fex：打包最终生效分区配置表
• boot-resource.fex：开机 LOGO / 启动资源分区镜像
• env.fex：U-Boot 环境变量分区镜像（env、env-redund 双分区共用）
• boot.fex：内核分区镜像（bootA/bootB 双备份分区）
• amp_rv0.fex：RISC-V 小核 RTOS 固件（riscv0/riscv0-r 双备份）
• rootfs.fex：根文件系统镜像（rootfsA/rootfsB 双备份分区）
• 辅助配置：image.cfg、boot_package.fex、sunxi_mbr.fex、toc 系列配置、cardscript 脚本等

7.3 openwrt/build_dir、staging_dir、packages 编译中间目录
1.staging_dir 交叉编译汇总目录
存放工具链、头文件、库、文件系统模板

• staging_dir/toolchain：RISC-V32 交叉编译工具链
• staging_dir/target/usr/include：MPP/ISP/NPU/ 系统头文件汇总
• staging_dir/target/usr/lib：编译产出所有.so 动态库、.a 静态库
• staging_dir/target/root-v861-sc1770v_aiglass：根文件系统原始模板目录

2.build_dir 源码编译临时目录

• 各软件包、MPP 源码编译临时目录，编译过程 libawion.so、librt_media.so 等动态库由此拷贝至 ramdisk

3.packages/
编译完成的 ipk 安装包，可单独离线安装到成品设备
补充：板级备用 bin 目录
device/config/chips/v861/configs/sc1770v_aiglass/bin/
