🚗《硬件工程师，每天5分钟》第23篇

🔥《为什么 DDR5 最怕“Training 边缘”？能过，不代表稳》

最危险的板子，不是 Training 不过，而是：今天过，明天偶发不过。

---

做 DDR5。

很多人：

第一次：

看到：

Training Pass。

瞬间：

放心。

觉得：

稳了。

结果：

量产后。

开始：

特别离谱：

偶发不开机

随机死机

高温挂

某颗粒挂

偶发 Training Fail

更恶心：

重启。

又：

好了。

人直接：

开始：

怀疑人生。

不是：

都 Training Pass？

怎么：

还翻？

说句特别值钱的话：

很多 DDR5 项目。

真正危险的。

从来不是：

Training 不过。

而是：

Training 边缘。

一句特别现实的话：

能过。

不代表：

稳。

---

🎯 第一层：DDR Training 到底在干什么？

先讲一句特别人话的话。

Training。

本质：

是在找最佳 Timing。

什么意思？

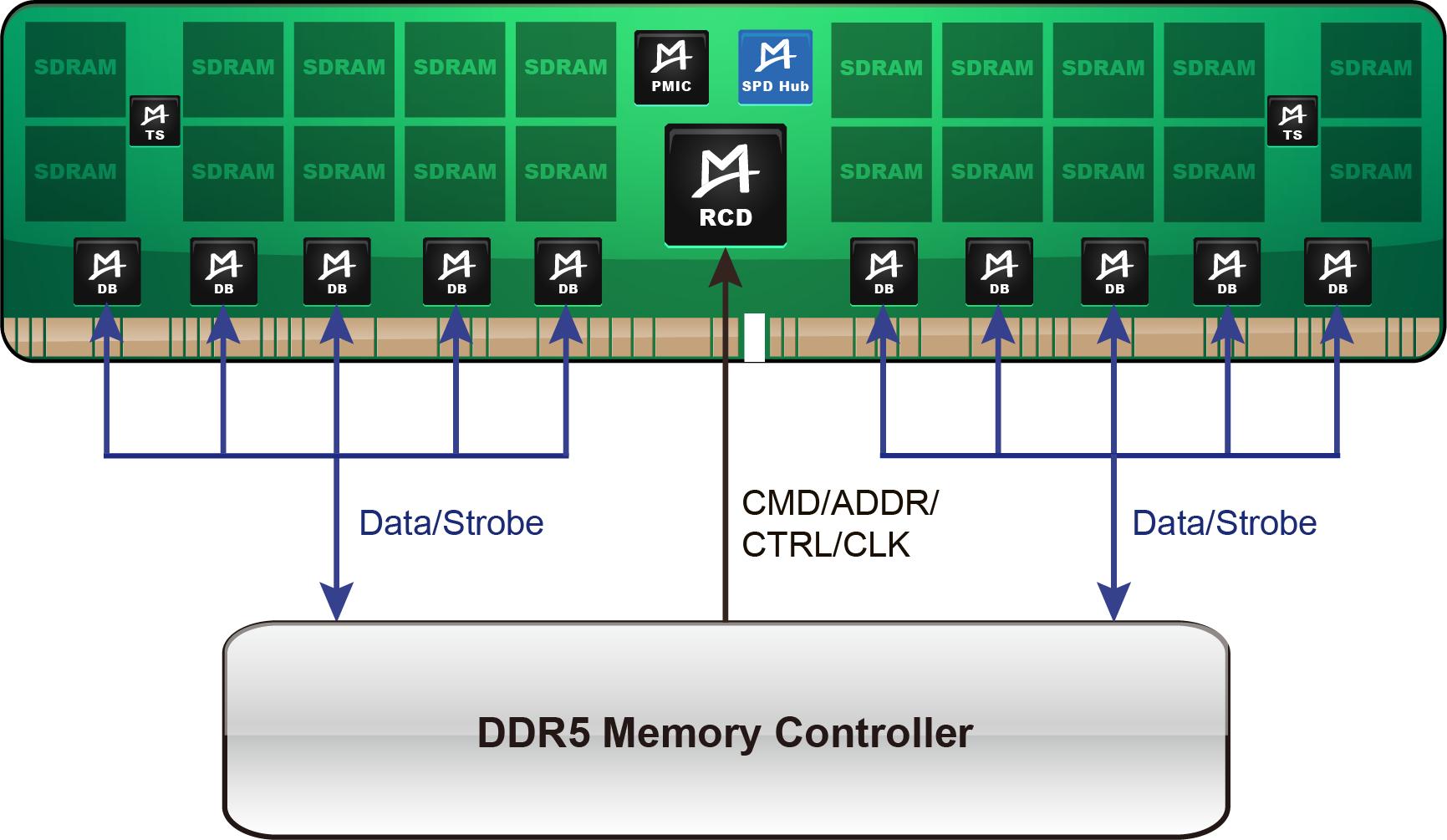

DDR5：

特别快。

问题来了。

信号：

从：

CPU/SoC

到：

DDR。

中间：

有：

PCB延迟

过孔

颗粒差异

温度变化

电源噪声

结果：

每块板。

其实：

都不一样。

怎么办？

系统：

上电时。

自己：

测。

自己：

调。

找到：

最舒服的位置。

这：

就叫：

Training。

简单理解：

像：

自动调焦。

所以：

一句特别值钱的话：

DDR 能亮。

很多时候：

靠的是：

Training 在救场。

---

🎯 第二层：Write Leveling / Read Gate 到底是什么？

这个。

很多硬件工程师：

第一次：

特别懵。

因为：

名字：

太抽象。

一句人话。

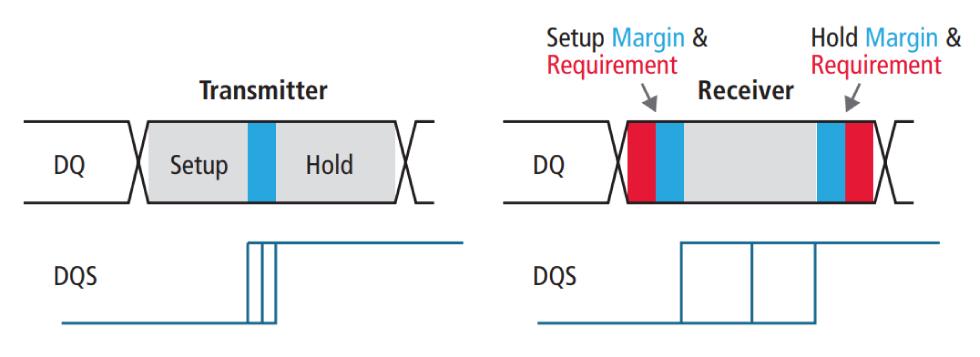

Write Leveling

干什么？

调：

写数据时间。

什么意思？

DQS：

像：

敲门的人。

DQ：

像：

送快递的人。

问题来了。

如果：

敲门：

和送货：

不同步。

结果：

数据：

写错。

所以：

系统：

自动：

找：

最佳相位。

---

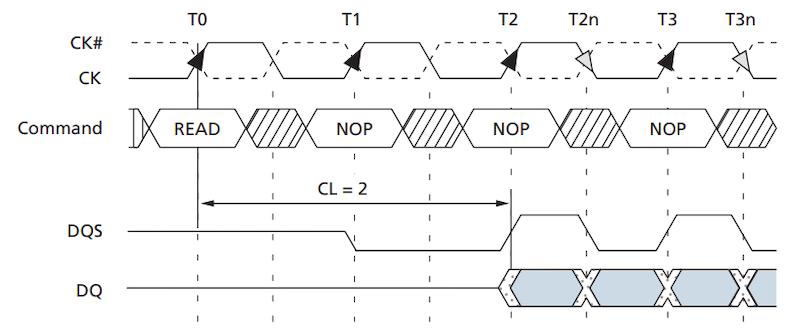

Read Gate

干什么？

找：

最佳采样窗口。

因为：

DDR：

什么时候：

开始读？

什么时候：

结束？

Timing：

特别关键。

窗口：

太小。

直接：

翻。

所以：

Training：

本质：

就是：

调 Timing。

---

🎯 第三层：为什么偶发 Training Fail 最危险？

这个特别重要。

因为：

很多人：

第一次：

容易低估。

一句特别扎心的话：

完全不过。

好查。

偶发不过。

最恶心。

为什么？

因为：

说明：

你：

在边缘。

什么意思？

举个简单例子。

系统：

允许：

范围：

100

你：

刚好：

98

问题来了。

常温：

还能过。

高温：

吃一点。

颗粒：

漂一点。

PI：

抖一点。

结果：

直接：

掉出线。

然后：

开始：

偶发 Fail。

最坑：

重启。

又：

过。

于是：

特别难查。

---

🎯 第四层：为什么高温最容易暴露 Training 问题？

这个特别真实。

很多项目：

25℃
正常

一进：

85℃
Training Fail

为什么？

因为：

高温：

特别会：

吃 Margin。

发生：

驱动下降

Timing漂

PI变差

Jitter增加

结果：

本来：

还能：

Training 成功。

现在：

直接：

找不到窗口。

于是：

Fail。

所以：

一句特别值钱的话：

高温。

最擅长：

把边缘设计打回原形。

---

🎯 第五层：怎么判断是不是 Timing Margin 不够？

几个特别值钱经验。

如果：

出现：

下面几个。

优先：

怀疑：

Timing Margin。

1. 偶发 Training Fail

第一信号。

---

2. 高温更明显

特别典型。

---

3. 换颗粒更明显

兼容边缘。

---

4. 压测后更差

系统热。

---

5. 重启恢复

边缘特征。

---

6. PI 高频不好

经常一起。

中：

三条以上。

优先：

看：

Margin。

---

🎯 第六层：真正高手怎么看 Training？

一句特别值钱的话：

Training Pass。

不等于：

稳。

真正高手：

更关心：

Margin 大不大。

什么意思？

不是：

能不能过。

而是：

离失败有多远。

因为：

量产。

最终：

拼的：

是：

容错。

不是：

实验室成功。

---

🎯 一个特别值钱的工程经验

一句话：

最危险的板子。

往往：

不是不过。

而是：

“刚刚过”。

因为：

它：

最容易：

量产翻车。

特别：

DDR5。

---

🎯 今天5分钟总结

一句特别值钱的话：

DDR5 最怕的。

从来不是：

Training 不过。

而是：

Training 边缘。

因为：

能过。

不代表：

稳。

---

---

🚗 明天预告（第24篇）

《为什么 DDR5 最怕“实验室测得很好”？很多问题，客户现场才开始》

讲透：

• 为什么实验室最会骗人
• 为什么客户现场才是真考试
• 板厂公差 / DK / DF 漂移
• 为什么 A板稳 B板挂
• 量产真正怎么验证
