一句话总结：
本论文发布了一个包含55053个2.4GHz开槽贴片天线仿真样本的数据集，支持用机器学习模型快速预测S11反射系数，为AI驱动的天线设计提供了可复用的高质量训练资源。

01 研究背景：为什么需要这样一个数据集？

在物联网和可穿戴设备快速发展的背景下，2.4GHz频段仍然是无线通信的核心频率。微带贴片天线因其低剖面、易集成等优点被广泛使用。

然而，传统的天线设计流程高度依赖经验 + 全波电磁仿真（如CST、HFSS），存在以下问题：

• 单次仿真耗时：几分钟到几十分钟不等

• 参数扫描计算量大：几十组参数就可能耗费数天

• 难以快速反馈：不利于迭代优化

因此，研究者开始探索用机器学习替代或加速仿真，而这一切的前提是：

有一个大规模、高质量、参数覆盖全面的天线仿真数据集。

这篇论文正是填补了这一空白。

02 实验方法：55053个天线是怎么“造”出来的？

天线结构

论文使用了典型的微带贴片天线 + 开槽结构，其几何模型如下图所示：

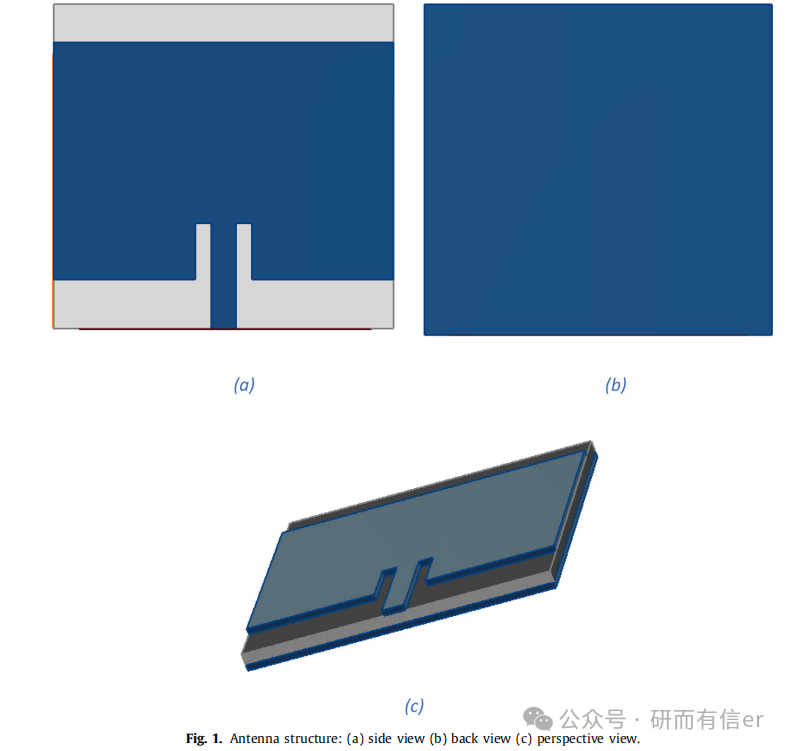

📌 图1位置（原文第5页）：


图1. 天线结构：(a) 侧视图 (b) 后视图 (c) 透视图
该图清晰标出了介质基板、辐射贴片、开槽、馈线等关键结构，每个标注对应一个输入参数。

输入输出定义

类型	数量	说明
输入特征	12	包括基板尺寸、贴片尺寸、槽尺寸、馈线尺寸等
输出目标	1	S11（回波损耗，单位dB）

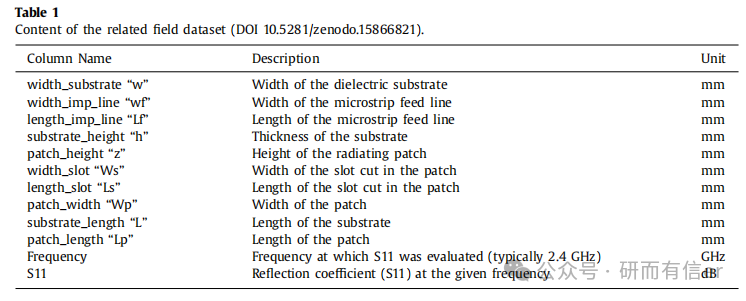

📌 表1位置（原文第4页）：


表1详细列出了每一个参数的名称、描述与单位，是理解数据集结构的核心。

仿真流程

整个数据生成流程如下图所示：

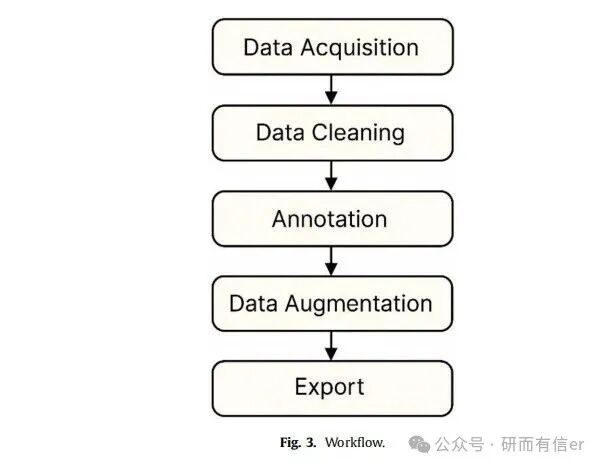

📌 图3位置（原文第7页）：


图3. 工作流程
包括：数据生成 → 数据清洗 → 聚合与结构化 → 数据增强 → 导出与标注。

其中关键技术点包括：

• 仿真工具：CST Microwave Studio 2018

• 参数扫描：系统化变化12个几何参数

• 数据清洗：剔除异常值、重复样本、物理不可行设计

• 数据增强：在合理范围内随机化参数，提升模型泛化能力

03 图文解析：原论文中最重要的三张图

图1：天线几何结构（原文第5页）

作用：
让读者一眼看懂“12个输入参数分别对应天线的哪个部位”。

分析：

• 侧视图展示了基板厚度（h）、贴片高度（z）

• 俯视图展示了贴片长度/宽度（Lp/Wp）、槽的长度/宽度（Ls/Ws）

• 这种“图 + 表”对照的方式，极大降低了数据集的使用门槛

✅ 适合用于：教学、论文方法介绍、代码注释配图

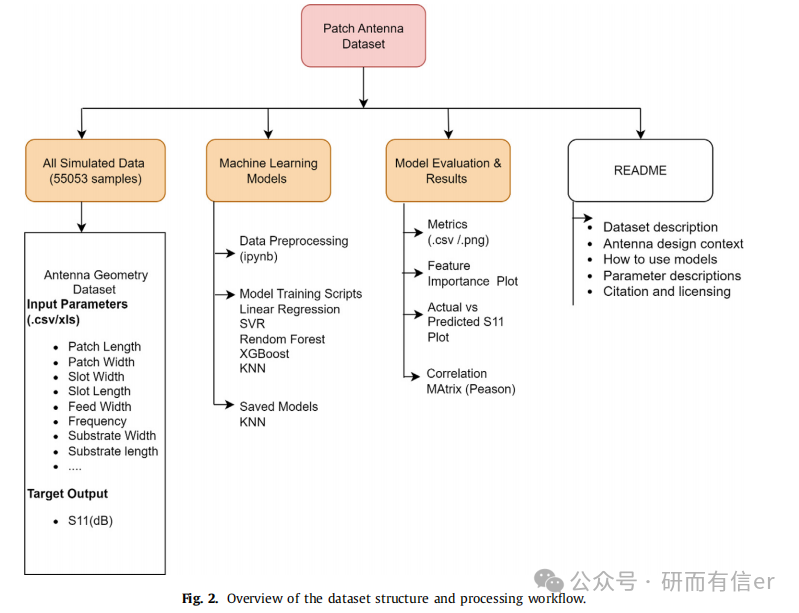

图2：数据集结构与处理流程（原文第6页）

作用：
展示Zenodo上发布的数据集文件夹结构。

分析：

• 分为四大部分：原始数据 / ML模型 / 评估结果 / 文档

• 提供了固定训练/验证/测试集划分

• 包含预处理脚本、模型保存、可视化结果

✅ 适合用于：说明“这个数据集不是一堆CSV，而是可复现的实验系统”

图3：完整工作流（原文第7页）

作用：
从仿真到数据发布的全流程可视化。

分析：

• 强调“数据增强”步骤，这是很多仿真数据集忽略的

• 明确区分了数据生成与模型建模两个阶段

• 体现了工程化思维

✅ 适合用于：向导师/审稿人/团队展示“我们不是随便跑仿真，而是有方法论”

04 这个数据集能用来做什么？

任务类型	具体说明
S11回归预测	输入12个几何参数 → 预测回波损耗
参数敏感性分析	哪个几何变量对S11影响最大？
逆向设计	给定目标S11 → 推荐几何参数
代理模型开发	替代CST做快速评估
算法基准测试	统一数据划分，公平对比不同ML模型

05 局限 & 未来工作（很诚实）

论文明确列出了当前数据集的局限：

• ❌ 全部为仿真数据，无实际测量验证

• ❌ 输出仅S11，缺少增益、方向图、阻抗

• ❌ 主要频率点为2.4GHz

未来计划：

• 增加实测数据

• 增加增益、方向性

• 扩展到柔性/纺织基板、弯曲场景

这一点值得点赞：不吹牛，讲清楚边界。

06 一句话评价（适合转发）

这不是一篇“炫技”的论文，而是一份扎扎实实的工程数据集说明书。
如果你正在做天线 + AI 的研究，这份数据值得你花一小时认真读完。

附录：快速上手指南（代码级）

如果你已经下载数据集，可以用以下代码快速开始：

import pandas as pdfrom sklearn.ensemble import RandomForestRegressorfrom sklearn.model_selection import train_test_splitdf = pd.read_csv("Ant_ML_Dataset.csv")X = df.drop(["S11","Frequency"], axis=1)y = df["S11"]X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2)model = RandomForestRegressor()model.fit(X_train, y_train)print(model.score(X_test, y_test))

数据地址：https://zenodo.org/records/15866865
