8nm制程 · 8核异构 · 4TOPS NPU · 8K解码

瑞芯微 2026 中端 AIoT 旗舰芯片｜全面拆解

---

引 言

最近，瑞芯微（Rockchip）正式向全球发布了面向中端AIoT市场的新一代应用处理器——RK3572。

这款基于8nm先进制程的芯片，自RKDC2025开发者大会预告以来就备受业界关注。如今已正式发布，多家方案商都想率先发布自己的RK3572方案。多家工业自动化、边缘计算、智能安防厂商也已纷纷跟进，抢先推出基于RK3572的终端产品。

RK3572到底强在哪里？它有哪些核心技术亮点？本文将基于瑞芯微官方资料，对RK3572的芯片架构进行全面、深度的技术解析。

---

第一章：芯片概览

1.1 市场定位

RK3572定位中端AIoT应用处理器，采用TSMC 8nm先进制程，在性能、功耗和成本之间取得了精妙的平衡。8nm工艺的采用使其在保持出色性能的同时，典型应用场景功耗低于1W。

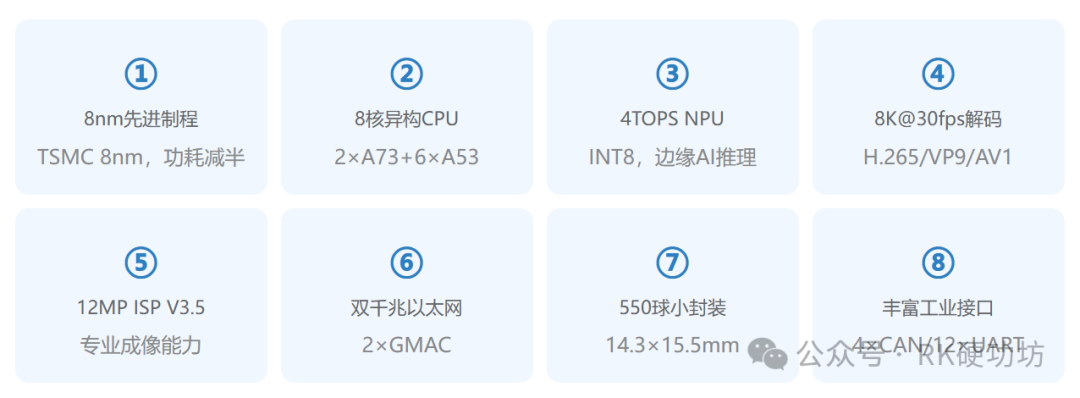

1.2 八大核心亮点

---

第二章：CPU子系统——8核异构，能效兼顾

2.1 三集群CPU架构

RK3572的CPU部分采用了大中小三集群异构设计，这在此前的RK中端芯片中是首次出现：

集群	核心	L1缓存	L2缓存	电压域
A73集群（大核）	2×Cortex-A73	64KB I$+32KB D$/核	512KB（共享）	独立DVFS
A53集群0（中核）	4×Cortex-A53	32KB I$+32KB D$/核	512KB（共享）	与集群1共享
A53集群1（小核）	2×Cortex-A53	32KB I$+32KB D$/核	256KB（共享）	与集群0共享

✦ 主频信息：A73大核最高约2.3GHz，A53集群最高约2.0GHz（据瑞芯微官方规格书V1.0标注为TBD，以上为当前工程样品参考值，以量产版本为准）

这种三集群设计非常灵活：

• 高负载场景（视频编解码、AI推理）：双A73大核全力输出
• 中等负载场景（日常操作、轻量计算）：4个A53中核工作
• 低功耗场景（待机、后台监控）：2个A53小核应对
• 极致省电模式：仅PMU_SRAM供电，深度休眠

2.2 内存子系统

RK3572支持LPDDR4/LPDDR4X-4266和LPDDR5/LPDDR5X-5500，单通道32位宽度，最多4个片选，总寻址空间16GB。

✦ RK3572的DDR接口采用高精度阻抗匹配和完整的信号完整性优化，瑞芯微官方已提供DDR布线模板，硬件工程师直接使用即可。

存储方面还支持eMMC 5.1（HS400）、UFS 2.0（2通道HS-G3速率）、SD 3.0、FSPI（8位数据宽度）、512KB系统SRAM + 16KB PMU SRAM。

---

第三章：AI与GPU——边缘智能的算力引擎

3.1 NPU：4TOPS真算力

RK3572集成瑞芯微自研NPU引擎，INT8算力4TOPS。支持INT4/INT8/INT16/FP4/FP8/FP16/BF16多种精度，以及W4A16非对称MAC运算。W4A16能在几乎不损失精度的前提下将模型体积压缩4倍。

软件生态支持TensorFlow、Caffe、Tflite、PyTorch、Onnx NN、Android NN、MXNet等主流框架。

3.2 GPU：Mali-G310V2 MC1

支持OpenGL ES 1.1/2.0/3.2、Vulkan 1.2、OpenCL 3.0 Full Profile。配合RGA v2.5 2D加速引擎（最大8192×8192），支持任意缩放、旋转、Alpha混合等。

---

第四章：多媒体系统——8K解码+12MP ISP

4.1 视频编解码能力

编解码	格式	最高规格
Decoder	H.265/VP9/AV1/AVS2	8K@30fps  或 4K@120fps
Decoder	H.264	4K@60fps
Encoder	H.264/H.265	4K@40fps
JPEG	MJPG	4K@60fps

4.2 ISP V3.5——12MP专业成像

最大支持4096×3072（1200万像素）。内置HDR-Merge、3DNR/2DNR、CAC、Dehaze、LSC、PDAF、LDCH/LDCV、Sharp/CNR/YNR等全套图像处理加速器。

摄像头接口：2路MIPI CSI-2（4通道D-PHY v1.2）+ 1路DVP（最高16位150MHz）。

4.3 显示输出——双屏异显

支持4K@60fps + 2K@60fps双屏异显：HDMI 2.1（HDCP 2.3）、eDP 1.3（4通道5.4Gbps）、MIPI DSI 1.2（4通道2.5Gbps）、并行RGB/BT接口、独家EBC电子纸接口（1872×1404，32级灰度）。

---

第五章：外设与接口——工业级扩展能力

5.1 高速接口

3个Combo高速接口可按需配置：PCIe 2.1 / SATA 3.1 / USB 3.0。做NVR用SATA接硬盘，做AI盒子用PCIe接加速卡，做网关用USB 3.0接高速外设。

此外还有双千兆以太网（2×GMAC）、2个USB 2.0 DRD、SDIO 3.0。

5.2 工业控制接口

RK3572提供：4×CAN、12×UART（11路支持RS485）、10×I2C、5×SPI、1×I3C、1×DSMC（4片选）、8通道12位SARADC（1Msps）、5通道温度传感器（-40~125℃）。

---

第六章：电源管理与安全特性

6.1 精细化电源管理

7个电压域 + 23个独立电源域 + 10个PLL + DVFS。典型应用最小系统功耗＜1W。

6.2 硬件安全引擎

内置完整安全子系统：AES/SM4/SHA/RSA/ECC/SM2加密、Key Ladder密钥阶梯（最高16级）、DDR数据加扰、16Kbit安全OTP、TrustZone技术。

---

第七章：封装与电气特性

7.1 封装信息

FCCSP550L封装，尺寸14.3mm × 15.5mm，混合球间距（0.42/0.52/0.65mm），MSL 3级，无铅SnAgCu焊球。

7.2 关键电气参数

供电轨	电压范围
CPU_BIG_DVDD	0.675V ~ 1.0V
CPU_LIT_DVDD	0.675V ~ 1.0V
GPU_DVDD	0.675V ~ 0.918V
NPU_DVDD	0.675V ~ 0.918V
LOGIC_DVDD	0.675V ~ 0.825V
GPIO供电	1.8V 或 3.3V
结温（Tj）	最高125℃

---

第八章：典型应用场景

8.1 边缘计算与AI网关

4TOPS NPU + 双千兆以太网，适合边缘AI网关、工业边缘计算机、5G CPE、物联网关。

8.2 智能安防与视觉终端

12MP ISP + 8K解码 + 多路MIPI CSI，适用于智能摄像头、人脸识别门禁、NVR录像机。

8.3 工业控制与HMI

4×CAN + 12×UART + 8×ADC + 双屏异显，适合工控触摸屏、PLC、工业HMI。

8.4 电子纸与教育设备

独家EBC接口 + 低功耗，适合电子书阅读器、电子价签、教育平板。

---

结 语

RK3572是瑞芯微2026年在AIoT中端市场的重磅产品。8nm制程、8核异构CPU、4TOPS NPU、8K解码、12MP ISP、550球小封装——这些参数的组合，让它在同价位芯片中表现非常突出。

发布不到一周，多家方案商已迅速跟进。对于硬件工程师来说，RK3572的低功耗、小封装、接口丰富等特点，意味着设计难度大幅降低、产品形态更加灵活。
