Freertos多个xTimerPendFunctionCall,设置了不同等待时间，是如何排序插入的，原理?

FreeRTOS 的 xTimerPendFunctionCall() 并不直接支持按“等待时间”排序。实际上，它的 xTicksToWait 参数控制的是调用者（发送命令的任务）的最大阻塞时间，而命令本身的执行顺序严格遵循先入先出（FIFO） 原则。

其核心原理主要分为三个层面：

🧠 1. 核心原理：排队等待

• 通信机制：调用该函数时，系统会将“待执行函数”封装成一个命令，放入 定时器命令队列 的末尾。
• 处理机制：专门的 定时器服务任务 (Daemon Task) 会从队列头部依次取出命令并执行。
• 结论：这意味着先发出的请求会被先处理，xTicksToWait 并不改变这个顺序。

⏳ 2. 参数作用：控制“发送失败”时的等待

xTicksToWait 仅在队列已满、无法立刻发送命令时生效：

• ·调用任务会进入阻塞态，等待队列空出位置。
• ·若在指定时间内发送成功，函数返回 pdPASS；若超时仍未发送，则返回 errQUEUE_FULL。
• 需注意，这只是保证了发送成功，不改变命令在队列中的处理顺序。

⚙️ 3. 执行时间：受“优先级”影响

虽然处理顺序是FIFO，但实际执行时间受守护任务优先级 (configTIMER_TASK_PRIORITY) 影响：

· 优先级高：能抢占低优先级任务，命令响应更及时。
· 优先级低：需等待高优先级任务让出CPU。

如果需要“延时执行”特定函数，可以在待执行的回调函数内部，结合普通软件定时器 API（如 xTimerStart）来实现，而不是依赖 xTicksToWait 参数。



他是与timer一起放到timer queue中，如果没有创建timer，是不是pendcall执行的更快?



简短的回答是：是的，会更快。

如果没有创建任何软件定时器，xTimerPendFunctionCall 的执行效率确实更高。原因在于定时器服务任务（Daemon Task） 的工作负载发生了根本变化。

具体原理如下：

1. 有软件定时器时：队列中混合了两种命令

定时器服务任务维护一个命令队列，里面有两种命令：

• 定时器命令：由 xTimerStart() 等API产生，用于创建、启动、复位定时器。
• 函数调用命令：由 xTimerPendFunctionCall() 产生。

服务任务的处理流程是：

• 每当系统节拍（Tick）中断到来，它都会检查所有已激活的定时器是否超时。
• 如果没有超时，它才会去队列里取下一个命令。

因此，如果有大量定时器，服务任务每次都要花时间检查它们，处理 PendFunctionCall 的实时性就会受影响。

2. 没有软件定时器时：服务任务变为纯线程

如果代码中从未创建和启动任何软件定时器（即 configUSE_TIMERS 仍为1，但 NULL 传入 xTimerCreate）：

• 没有定时器链表：服务任务内部用于管理定时器的数据结构是空的。
• 无需检查超时：每次系统节拍到来，服务任务会瞬间判断出“无定时器待处理”，然后立即去处理队列中的命令。

在这种情况下，xTimerPendFunctionCall 的命令一旦入队，几乎立刻就会被Daemon Task(本质上是系统的prvTimerTask)取出出并执行。它的行为非常接近一个高优先级的回调线程。

总结：对性能的具体影响

场景 定时器服务任务行为 PendCall 执行时机
有大量活跃定时器 每个 Tick 都需遍历检查定时器超时 受定时器检查耗时影响，有延迟
有定时器但未启动 链表非空但无活跃定时器，检查开销较小 几乎无延迟
完全无定时器 链表为空，检查开销极小 最快，接近立即执行

一个重要的注意事项

这个效率提升的前提是：configUSE_TIMERS 宏必须为 1。如果设为 0，定时器服务任务根本不会创建，此时调用 xTimerPendFunctionCall 会直接失败（返回 pdFALSE）。

所以，如果你只需要“在中断服务函数中执行原本属于任务的工作”这个功能（即 Deferred Interrupt Handling），不创建任何软件定时器确实能让 PendCall 得到最优性能。

Deferred interrupt handling是中断下半部吗?

是的，可以这么理解。 FreeRTOS 的 Deferred Interrupt Handling 与 Linux 的“中断下半部”在核心思想上完全一致，都是为了缩短中断关闭时间，将非紧急的处理工作推迟到任务级完成。

但由于 FreeRTOS 是实时操作系统且没有内核态/用户态之分，它的具体实现更直接。

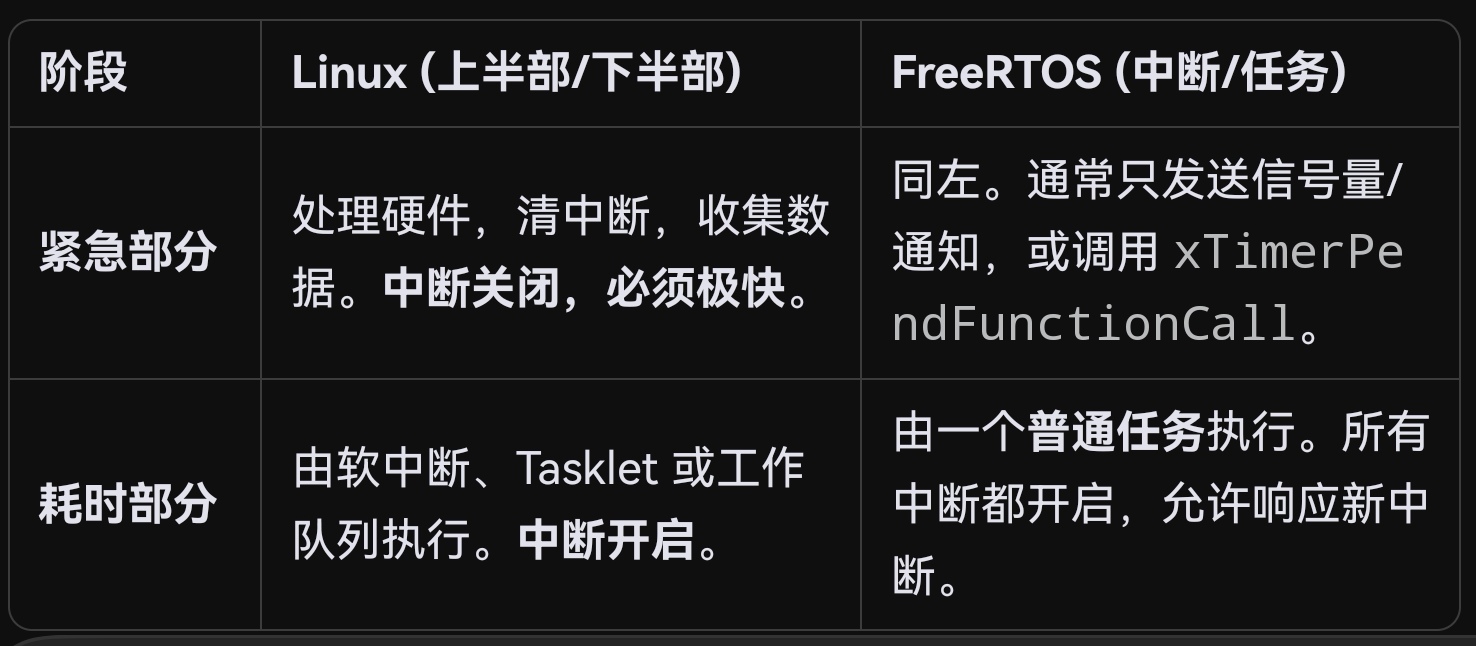

核心原理：前半部 vs 后半部

FreeRTOS 的两种实现方式

1. 经典方法（更常见）：中断中仅发送信号量，唤醒一个高优先级的处理任务。该任务等待信号量，被唤醒后执行耗时操作。这是典型的“中断告知，任务处理”。

2. 你提到的 xTimerPendFunctionCall：把整个耗时的回调函数打包，通过队列发送给定时器服务任务 (Daemon Task) 执行。好处是无需额外创建任务，但缺点是回调函数执行时间不能太长，否则会影响该任务处理其他定时器。



关键区别 vs Linux 下半部

· 触发频率：上半部/下半部非常适合极高频率、可能错过事件的中断。而 FreeRTOS 任务若响应不及，通常只是数据丢失，机制本身不会崩溃。

· 优先级：Linux 下半部优先级高于普通用户进程。FreeRTOS 中，处理任务只需设置高优先级即可，本质仍是普通任务。



实际建议

· 一般情况：用信号量/通知唤醒任务即可，逻辑最清晰。

· 希望省掉一个任务：用 xTimerPendFunctionCall 也可。

· 注意：无论哪种方式，回调或任务中执行的代码必须短小，且不能阻塞重要操作，否则可能拉长任务响应时间。



回调函数中代码不能执行耗时操作，那如果有需求，应该怎么处理？

这触及了实时系统设计的一个核心矛盾：“中断下半部”要求快，但业务逻辑可能很慢。

如果在 xTimerPendFunctionCall 的回调（或任何中断下半部任务）中直接执行耗时操作，最直接的后果就是阻塞定时器服务任务——导致所有软件定时器失效、其他 PendCall 无法执行。

遇到这种需求，标准解法是 “工作流水线化”，把大任务拆解成多个小块。



方案一：任务委托（最推荐）

在回调中不做事，只发通知，唤醒一个专门的工作任务。

```c

`

```c

// 1. 创建专门的工作任务（优先级低于定时器服务任务）

void vWorkTask(void *pvParameters) {

    for(;;) {

        ulTaskNotifyTake(pdTRUE, portMAX_DELAY); // 等待通知

        vDoHeavyWork(); // 耗时操作在这里安全执行

    }

}



// 2. PendCall 回调中仅发送通知

void vPendCallCallback(void *params) {

    xTaskNotifyGive(xWorkTaskHandle); // 瞬间完成

}

```

优点：定时器服务任务无阻塞，系统实时性不受影响。

适用：耗时操作不频繁，或有独立优先级需求。



方案二：将任务拆解为状态机

如果不能创建新任务，可以把大操作拆成多个小步骤，在每次回调中执行一小步。

```c

typedef enum { STEP_ONE, STEP_TWO, STEP_THREE } eStep;

eStep xCurrentStep = STEP_ONE;



void vPendCallCallback(void *params) {

    switch(xCurrentStep) {

        case STEP_ONE: doStep1(); xCurrentStep = STEP_TWO;

                       xTimerPendCall(..., 0); // 立即调度下一步

                       break;

        case STEP_TWO: doStep2(); xCurrentStep = STEP_THREE;

                       xTimerPendCall(..., 0);

                       break;

        case STEP_THREE: doStep3(); xCurrentStep = STEP_ONE; break;

    }

}

```



优点：完全不增加任务，资源极省。

缺点：操作必须有明确的“可分割点”；多步之间状态需手动维护。



方案三：借助任务通知的“链式触发”

类似方案一，但利用 xTimerPendCall 自身链式触发，模拟简单任务流水线。



```c

void vFirstHalf(void *p) {

    doFirstHalfOfWork(); // 快速部分

    // 让定时器服务任务稍后再调用 SecondHalf

    xTimerPendCall(vSecondHalf, 0, 0, NULL);

}

```



核心原则总结



场景 推荐方案

能加任务 方案一：任务委托

无法加任务，操作可拆分 方案二：状态机

需要延迟重试或分批 方案三：链式触发

绝对不能拖住服务任务 最差情况下，在回调里创建新任务（动态）



记住一个铁律：xTimerPendFunctionCall 的回调要像“快递员”一样快——只负责把“包裹”（工作任务）转交给真正干活的人（任务或状态机），而不是自己把包裹拆开慢慢处理。



这种设计来源，把timet和pendcall放一起管理?

这个设计来源于 《实时系统设计中“统一事件处理”的思想》，具体到 FreeRTOS，主要基于以下三个来源和考量：



1. 直接来源：协作式调度器模式

   最早见于 MiniRIX 等小型 RTOS。它发现定时器事件和函数调用请求在本质上是一样的：“需要延迟到非中断上下文执行的动作”。两者都无需立刻执行，可以排队等待一个专门的后台任务来处理。

2. 核心设计逻辑：复用基础设施

   · 复用任务：不必为 PendCall 单独创建一个任务，直接利用现有的定时器服务任务。

   · 复用队列：定时器命令队列本身就是一个现成的、线程安全的通信通道。将 PendCall 命令也放进这个队列，可以完美实现“从中断到任务”的数据传递。

3. 关键抽象：统一的命令结构

   无论是定时器操作还是函数回调，都被封装成一个统一的 DaemonTaskMessage 结构体。服务任务只需要从队列中取出消息，查看消息类型：

   · 是定时器命令 → 操作定时器列表

   · 是 PendCall → 直接执行回调函数

这样设计的最大好处是节省系统资源： 不用额外创建任务和队列，只复用已有的定时器管理框架，就优雅地解决了中断延迟处理的问题。
