一、引言：为什么需要专用管理平台

在多台AI边缘设备组网的场景中，仅依靠单独的设备客户端软件无法满足集中管理的需求。运维人员需要一个统一的平台来实现多设备的视频显示、AI算法控制、云台操控、数据存储与回放等功能。

综合视频管理平台（VMS）就是为解决这一问题而设计的。本文以TVMS平台为案例，从软件架构、设备管理、多通道视频显示、AI算法控制、数据存储等维度进行技术分析，探讨多通道AI监控平台的技术实现思路。

二、软件架构

2.1 模块化设计

TVMS平台采用模块化设计，主要包含以下功能模块：

• 视频监控模块：多通道视频显示、分屏模式切换、视频帧率监测

• 设备管理模块：设备添加、配置、固件升级、IP管理

• AI算法模块：目标识别、自动跟踪、框选跟踪、波门跟踪、点选跟踪等

• 运动控制模块：云台控制、镜头控制、预置位、全景拼接

• 数据存储模块：视频抠拍、图像抠拍、自动存储、报警存储

• 电子地图模块：在线地图、离线地图、图片地图、设备联动

• 目标统计模块：目标数据统计、分析、查询

2.2 主界面布局

TVMS客户端界面采用经典的多窗口布局：上方为功能导航区，左右两侧为停靠功能窗口区，中间主区域为视频显示区，下方为全景拼接图显示区。用户可以通过右键菜单显示或隐藏各功能窗口，也可以进入全屏显示模式。

主菜单包括视频监控、视频回放、电子地图、日志查询、系统设置五个主要功能页面。同时支持中英文语言切换，并提供键盘快捷键和手柄操控两种交互方式。

三、设备管理

TVMS平台提供三种设备添加方式，适配不同的网络环境：

3.1 自动搜索添加

这是最常用的设备添加方式。设备默认在192.168.1.*网段，出厂默认IP为192.168.1.200（可见光或双光）或192.168.1.201（红外）。客户端通过广播搜索自动发现同网段设备，用户只需勾选并保存即可。需要注意的是，广播搜索需要关闭电脑防火墙，并确保网卡选择正确。

3.2 手动添加

当设备跨网段或防火墙屏蔽时，可以手动添加设备。将设备类型设置为“AI-Camera”，填写正确的RTSP视频流地址和控制端口号。对于公网设备，需要勾选“公网”选项并填写映射后的端口号。

3.3 批量导入

对于设备数量较多的场景，支持通过导入CSV设备配置清单文件批量添加设备。已配置的设备列表可以导出为CSV文件，在新安装的客户端中直接导入即可完成设备配置。

四、多通道视频显示

4.1 64通道实时视频

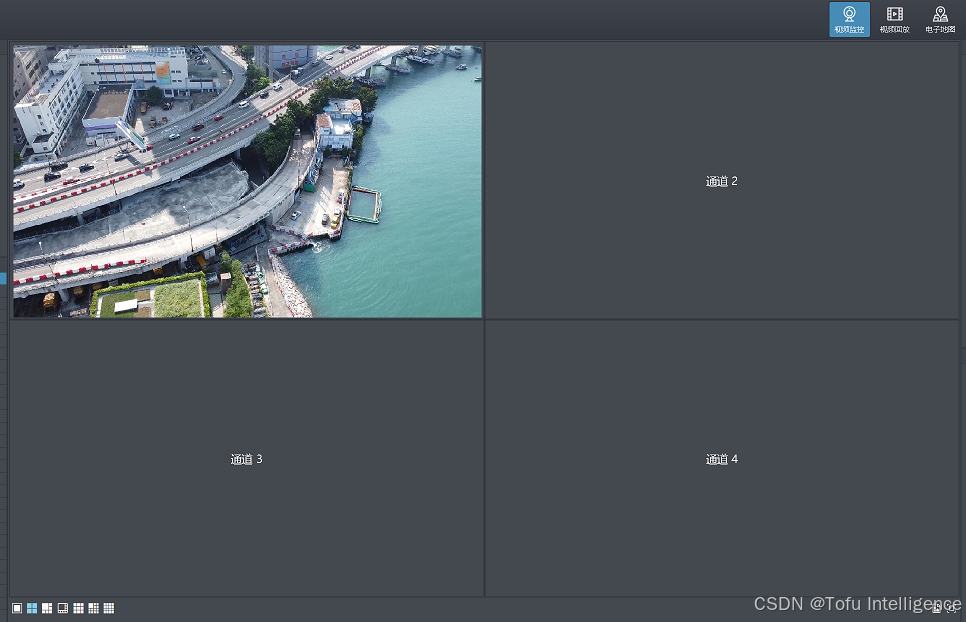

TVMS平台支持最多64通道实时视频显示，设备添加数量无限制。默认开启1、4、6、8、9、13、16分屏模式，可通过系统设置激活25、36、64分屏显示。视频显示区域支持拖拽操作，可以方便地变换通道位置。

4.2 CUDA硬件加速

8画面以上的多通道同时显示需要配置独立显卡。在系统设置的视频参数中，将硬件加速类型设置为“CUDA”即可启用GPU视频解码加速。这对于大规模设备组网场景至关重要，可以显著降低CPU占用率，提升视频播放的流畅度。

视频解码方式提供四种模式：速度优先（推荐）、质量优先、均衡处理、最快速度。对于200万以上分辨率或网络不稳定的场景，不建议使用“最快速度”模式。

五、AI算法控制

5.1 七种算法模式

TVMS平台支持七种AI算法模式，覆盖了从简单识别到复杂跟踪的全部场景：

算法模式	功能说明	技术特点
目标识别	固有算法检测人车船无人机等	支持自定义模型部署，可设置目标像素范围过滤
自动跟踪	识别后自动锁定目标并跟踪	连续3帧稳定识别后启动，优先锁定靠近中心区域目标

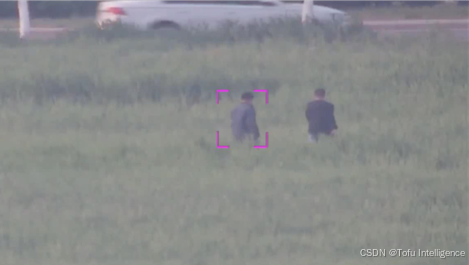

框选跟踪	手动拖拽矩形区域跟踪目标	基于图像特征匹配，支持任意大小矩形选择
动目标跟踪	区域内自动锁定移动目标	设置检测围栏后自动跟踪区域内动态目标
波门跟踪	固定正方形区域跟踪	支持16x16到128x128多种尺寸，点击画面即可启动
点选跟踪	点击多目标中的感兴趣目标	自动锁定最近目标，适合多目标场景切换
3D区域管理	变焦与云台移动时自动调整围栏	三维映射变换，围栏随云台角度和焦距自动调整

5.2 检测区域与屏蔽区域

平台支持在视频中绘制可视电子围栏，AI仅对围栏区域内的目标进行识别。围栏区域支持多边形，最多支持6个拐点，最多设置8个检测区域。同时支持屏蔽区域设置，屏蔽区域内的目标不会被识别，适用于过滤干扰元素。

5.3 自动变焦控制

平台提供自动变焦功能配置，在点选跟踪或自动跟踪过程中，镜头根据目标像素大小自动调整焦距。可配置参数包括目标最小/最大调焦像素、变焦有效区域等。对于小型目标（如无人机、鸟类），建议可见光模式下最小调焦像素设置为20-30，最大调焦像素设置为60-90。

六、全景拼接与电子地图联动

6.1 全景拼接

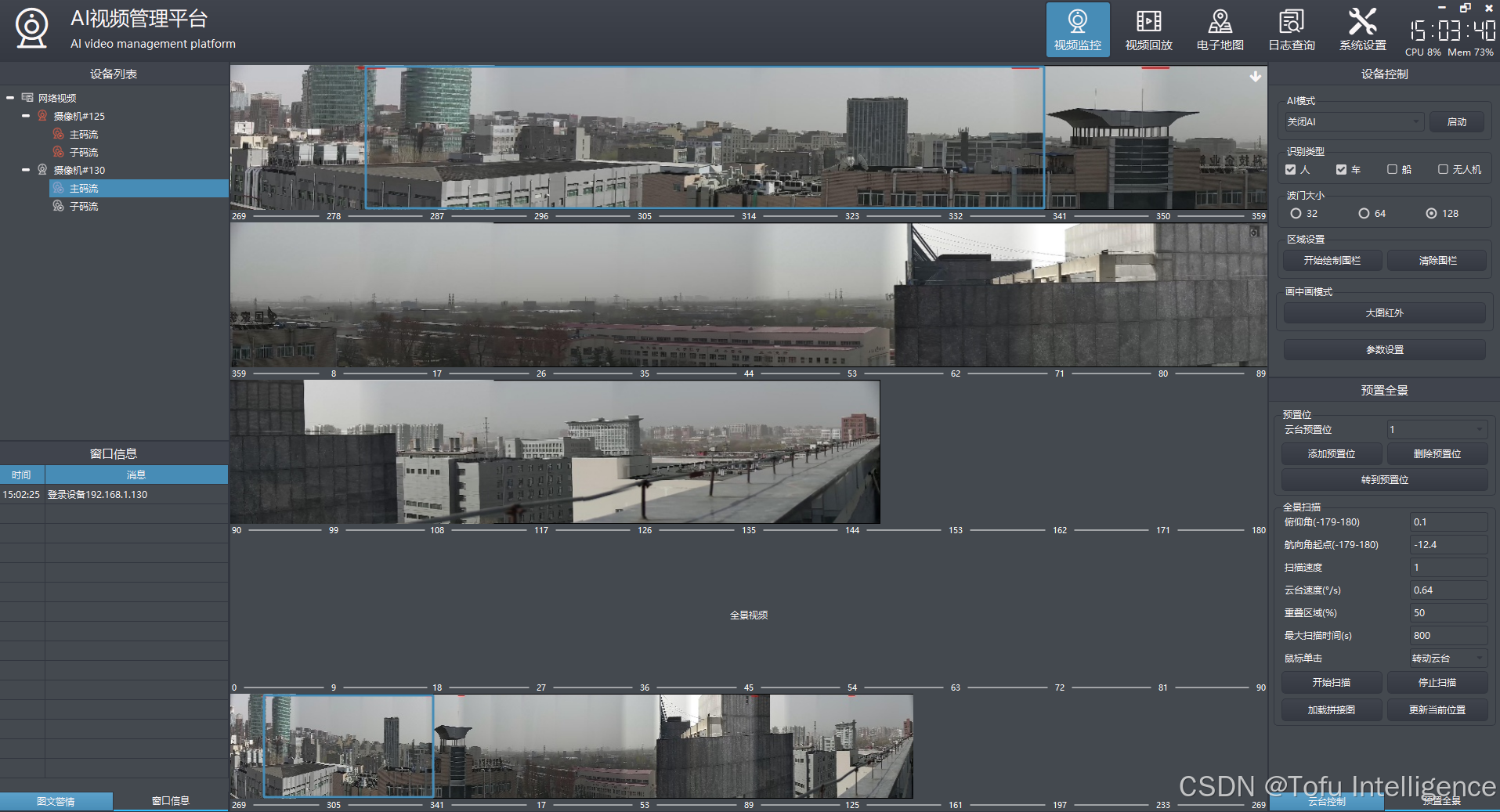

TVMS平台支持利用云台相机的旋转能力自动拼接全景图像。拼接范围可自定义设置，不一定需要360°全范围。拼接后的全景图像显示在界面下方，蓝色框代表当前画面在全景中的位置。点击全景图上的任意位置，系统会自动控制云台转动到该位置。同时支持可见光和热红外两路独立拼接。

6.2 电子地图联动

电子地图功能支持三种地图模式：在线地图（百度/谷歌/天地图）、离线高精度地图、图片地图。在地图上可以实时显示设备位置、覆盖范围、当前观测方向等信息。点击地图上的任意位置，设备会自动转动云台并变焦到该位置。这种联动机制对于大范围多设备组网的统一指挥调度尤为重要。

七、数据存储与回放

TVMS平台提供五种数据存储方式，覆盖了不同的业务需求：

存储方式	触发条件	存储内容
视频抠拍	手动点击开始/停止	视频片段，存储在video_normal目录
图像抠拍	手动点击截图	单帧图片，存储在image_normal目录
自动存储	开启后按设定时间片段自动存储	所有通道视频，按时间分段存储
报警视频	识别到目标时自动触发	以报警为起点的视频片段，分通道存储
报警截图	识别/跟踪目标时自动触发	目标区域截图（JSON协议）或全屏截图（私有协议）

报警视频和报警截图是实现自动化监控的关键功能。报警视频以识别到目标为起点，自动存储设定时长的视频片段。报警截图支持JSON协议（设备端截取目标区域图像）和私有协议（客户端截取全屏画面）两种模式。所有存储的视频和图片均可在视频回放窗口中按日期、通道号、类型进行查看。

八、目标统计与数据分析

TVMS平台提供目标统计功能，可以对各通道的目标识别数据进行统计和分析。统计内容包括目标类型、出现时间、目标数量等信息。这对于分析监控区域的目标活动规律、优化巡逻策略具有重要价值。

此外，平台还支持自动数据采集功能，可以设定时间间隔自动采集视频帧图片，用于后续的模型训练和算法优化。采集的数据按日期和通道号分类存储，方便管理和使用。

九、跨平台支持

TVMS客户端提供多平台支持，适配不同的部署环境：

• Windows版本：建议使用Win10或以上版本，仅支持64位系统

• Linux版本：支持Ubuntu 20.04版本

• 国产化系统：支持元华斐麒系统和欧拉系统，以授权方式提供

跨平台支持的技术实现意味着，用户可以根据实际部署环境选择合适的平台版本，而不需要重新适配功能。这对于需要在不同操作系统上部署监控系统的用户来说非常重要。

十、总结

TVMS综合视频管理平台体现了多通道AI监控平台的几个关键技术特点：

• 模块化架构：功能解耦设计使得各模块可以独立开发和部署

• CUDA硬件加速：通过GPU解码支持64通道同时显示

• 多模式AI算法：七种算法模式覆盖从简单识别到复杂跟踪的全场景

• 全景拼接与地图联动：解决大范围监控的操作效率问题

• 多样化存储：五种存储方式覆盖所有业务场景

• 跨平台支持：Windows、Linux、国产化系统全覆盖

对于多设备组网的实际部署，建议根据设备数量选择合适的硬件配置，并充分利用平台提供的自动化功能（报警视频、报警截图、目标统计等）来提升运维效率。
