一、引言：云台相机的集成挑战

AI云台相机是将光学云台、可视光相机、热红外热成像、AI识别跟踪模块、激光测距等多个子系统集成在一起的复杂光电设备。与普通监控相机不同，其集成难度主要体现在以下几个方面：

• 多传感器融合：可视光与热红外两路视频需要同时采集、同步、融合显示

• 运动控制精度：云台转动与AI跟踪的联动需要精确的速度和角度控制

• 焦距联动：目标距离变化时需要自动调整镜头焦距以保持目标在合理像素范围

• 环境适应性：不同应用场景对探测距离、可视角度、响应速度的要求差异巨大

本文以Tofu系列AI云台相机为案例，从产品型号体系、双光融合技术、全景拼接、自动变焦等维度进行技术分析，探讨AI云台相机的集成架构设计思路。

二、产品型号体系

2.1 三大系列定位

AI云台相机通常按照探测距离和应用场景分为三大系列：

系列	定位	典型焦距范围	适用场景
N系列	轻量化近距离	可见光 5-153mm，红外 19-35mm	固定安防、短距离巡逻、市政监控
M系列	性价比中距离	可见光 6.6-504mm，红外 50-100mm	边境巡逻、无人机反制、海事监控
L系列	远距离高精度	可见光 6.1-1200mm，红外 25-300mm	远程监控、海上巡逻、特殊安防

2.2 型号命名规则

以Tofu系列为例，云台相机型号通常采用“品牌+系列+特性”的命名方式。例如：

• Tofu ST：S系列双光云台相机，支持可视光+热红外双光同时处理

• Tofu MS：M系列双光云台相机，中等探测距离，多种焦段配置

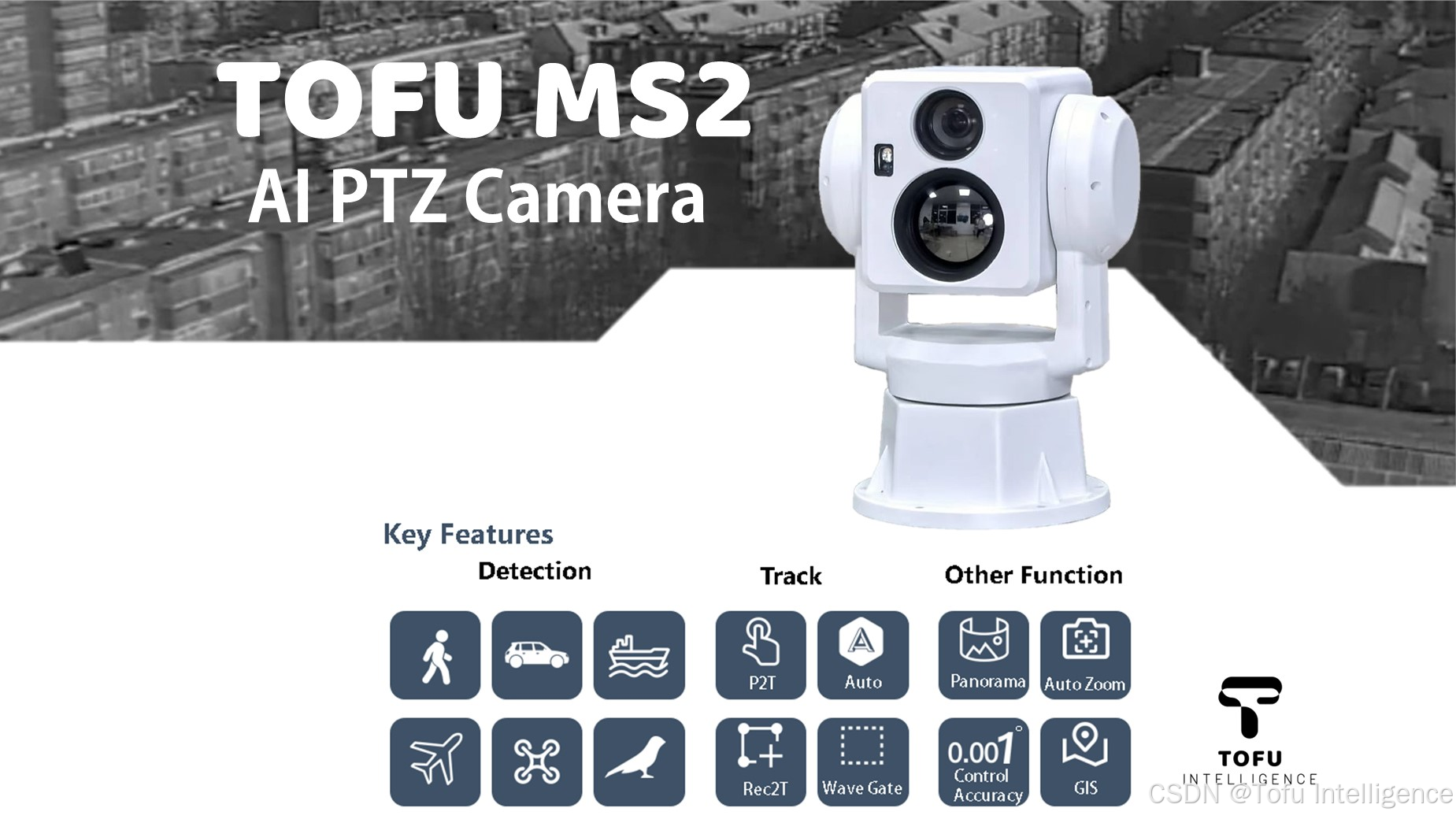

• Tofu MS2：M系列升级版，支持更长焦距的可见光和热红外变焦镜头

• Tofu LT：L系列远距离双光云台相机，最大支持810mm可见光和300mm红外焦距

• Tofu NT：N系列轻量化双光云台相机，适合近距离应用

这种命名规则使得用户可以快速判断设备的定位和能力范围。

三、双光融合技术

双光融合是AI云台相机的核心技术之一，通过同时采集可见光和热红外两路视频，并在AI模块中同时处理，实现信息互补。

3.1 双光同时处理架构

在双光融合架构中，AI模块同时接收两路视频输入，并行进行目标检测。以Tofu6为例，双光同时处理时识别速度可达40fps。在夜间或低能见度环境下，可见光和热红外两路信息互补融合，大幅提升检测可靠性。

双光设备的典型配置为：可见光相机分辨率1920×1080或2560×1440，热红外相机分辨率640×512或384×288。两路视频均采用H.264编码，通过独立的RTSP端口进行视频推流。

3.2 显示模式

双光云台相机通常支持以下显示模式：

显示模式	说明	适用场景
大图可见光+小图红外	可视光主画面，红外画中画	白天巡逻，主要依赖可见光识别
大图红外+小图可见光	红外主画面，可见光画中画	夜间监控，主要依赖热红外检测
全可见光	仅显示可见光视频	仅可见光设备或白天使用
全红外	仅显示热红外视频	夜间或雾天使用
融合模式	可见光与红外图像叠加融合	需要同时获取两路信息的场景

显示模式可通过客户端软件实时切换，也可通过T-JSON协议的PipShowSetting指令远程控制。部分设备还支持自动定时波段切换，在设定时间段自动切换到红外主画面。

四、全景拼接技术

全景拼接是利用云台的旋转能力，自动控制云台转动并拍摄多张图片，然后拼接成一张完整的全景图像。这项技术对于大范围监控场景尤为重要。

4.1 工作原理

全景拼接的实现流程如下：

• 第一步：设置拼接参数，包括水平扫描范围（起始角度和终止角度）、垂直角度、重叠率等

• 第二步：系统自动控制云台按照设定参数转动，逐帧采集视频图像

• 第三步：对采集的图像进行特征匹配和拼接合成

• 第四步：生成全景图像，可在客户端软件中显示和交互

值得注意的是，全景图像不一定需要360°全范围，可以根据实际需求自定义设置扫描范围。例如，在海岸线监控场景中，可能只需要拼接海面方向的180°范围。

4.2 点击联动

全景拼接图的一个重要功能是点击联动。用户在全景图上点击某个位置，系统会自动计算该位置对应的云台角度和镜头焦距，控制云台转动到该位置并调整焦距。这种交互方式大幅提升了大范围监控的操作效率。

全景拼接同时支持可见光和热红外两路独立拼接，在双光设备上可以同时获取两种光谱的全景视图。

五、自动变焦与数字变倍

5.1 自动变焦技术

自动变焦是AI云台相机的重要智能功能。在跟踪过程中，系统根据目标在画面中的像素大小自动调整镜头焦距，使目标始终保持在合理的像素范围内。

自动变焦的核心参数包括：

• 目标最小调焦像素：当目标像素数小于此值时，镜头自动放大

• 目标最大调焦像素：当目标像素数大于此值时，镜头自动缩小

• 变焦有效区域：目标必须在画面中心点的有效区域内才触发变焦

对于小型目标（如无人机、鸟类），建议可见光模式下最小调焦像素设置为20-30，最大调焦像素设置为60-90；热红外模式下则分别设置为5-10和20-40。

5.2 数字变倍

数字变倍是在光学变倍基础上的软件放大技术，通常支持1X到2X的无级变倍。这项技术可以在不增加硬件成本的前提下，提供额外的放大能力，对于远距离小目标的识别和跟踪具有重要意义。

六、典型应用场景

6.1 边境巡逻

在边境巡逻场景中，AI云台相机通常部署在观察塔或移动车辆上。双光融合技术可以在夜间巡逻时提供可靠的目标检测，自动跟踪功能可以自动锁定并持续跟踪可疑目标。M系列云台相机的可见光焦距范围6.6-504mm，能够覆盖从近距离观察到远距离识别的全场景需求。

6.2 无人机反制

无人机反制是AI云台相机的重要应用场景。无人机目标体积小、速度快，对检测和跟踪系统提出了很高的要求。在反无场景中，热红外成像可以在夜间和低能见度条件下发现无人机，自动变焦功能可以在跟踪过程中自动放大目标。根据实测数据，配备75mm热红外镜头的设备可达1.5Km识别跟踪距离，100mm热红外镜头可达2Km。

6.3 海事监控

海事监控场景对云台相机的探测距离和稳定性要求极高。L系列云台相机的可见光焦距可达1200mm，热红外焦距可达300mm，能够满足远距离海上目标的检测需求。全景拼接功能可以实现对海面的大范围监控，配合电子地图联动功能可以实现快速定位和响应。

七、选型参考

根据不同的应用场景，云台相机的选型需要综合考虑以下因素：

考量维度	关键问题	建议
探测距离	最远需要识别的目标距离	根据距离选择合适的焦距和系列
是否需要双光	是否需要夜间/低能见度检测	如需要则选择双光型号，配备合适的红外焦距
目标类型	主要检测人车船还是无人机	选择对应的AI识别模型
安装方式	固定安装还是车载/船载	考虑设备体积、重量和防抖要求
激光测距	是否需要精确测距功能	根据目标类型选择合适测距距离的激光测距件

八、总结

AI云台相机的集成架构设计涉及多个技术领域的协同：

• 双光融合技术解决了全天候目标检测的问题，可见光与热红外互补融合显著提升检测可靠性

• 全景拼接与点击联动技术解决了大范围监控的操作效率问题

• 自动变焦与数字变倍技术解决了远距离小目标的观测难题

• 模块化的产品体系设计使得用户可以根据实际需求灵活选型

对于系统集成商而言，理解云台相机的技术架构有助于更好地进行方案设计和设备选型。关注接口标准化（如T-JSON协议）和软件平台的兼容性，是降低集成难度的关键。
