Air1601 依托 LuatOS 实现快速二次开发，具备常规通信、外设扩展与状态管理能力，可作为通用型硬件模块用于多种物联网应用。

一、Air1601核心特性

1.1 核心平台与开发优势

• 主控采用高性能 Cortex‑M7 处理器，具备图形运算及显示处理能力

• 系统基于 Lua 5.3 脚本开发，无需配置编译环境，支持一键运行与调试

• LuatOS 提供 70 余个核心库、20 多个扩展库及 1000 余个示例程序

1.2 显示与图像能力

• 显示接口：支持 RGB888/RGB565/SPI，最高分辨率 1280×800，可适配主流高清大屏

• 图像采集：兼容 USB UVC 协议摄像头，最高支持 100万像素图像采集

• 硬解码：内置 JPG/PNG 硬件解码引擎，可降低图片加载耗时，运行时不占用 CPU 资源

• 图形加速：集成 2D 图形加速单元，支持图层叠加、透明渲染，UI 动画流畅无卡顿

• 图形库：支持 easyui、Airui 双图形库及 2D 图形加速单元，可实现图层叠加、透明渲染及 UI 动画效果

• 矢量字体：采用 hzfont 矢量字体技术，支持多语言无级缩放与抗锯齿显示

1.3 存储与物理规格

• 封装尺寸：19mm × 20mm × 2.3mm，采用 LCC 邮票孔封装

• 存储配置：
  Air1601：16MB RAM + 18MB Flash，适用于基础显示与采集需求
  Air1602：32MB RAM+18MB Flash，可支撑复杂任务与大数据缓存

• 工作温区：-40°C ~ +85°C，满足工业级温度使用要求

1.4 升级与扩展能力

• 支持 UART 串口本地固件升级，可离线完成更新。

• 远程升级（FOTA）：支持通过外接 SOC 引擎（如 Air780/Air8000/Air6205等wifi模组 /系列），或通过以太网实现远程升级，适用于批量设备运维

• 丰富外设：配备 GPIO、UART、I2C、SPI、ADC、PWM 等多种接口，可连接工业传感器、触摸屏、以太网模块等外设

二、Air1601外形和管脚

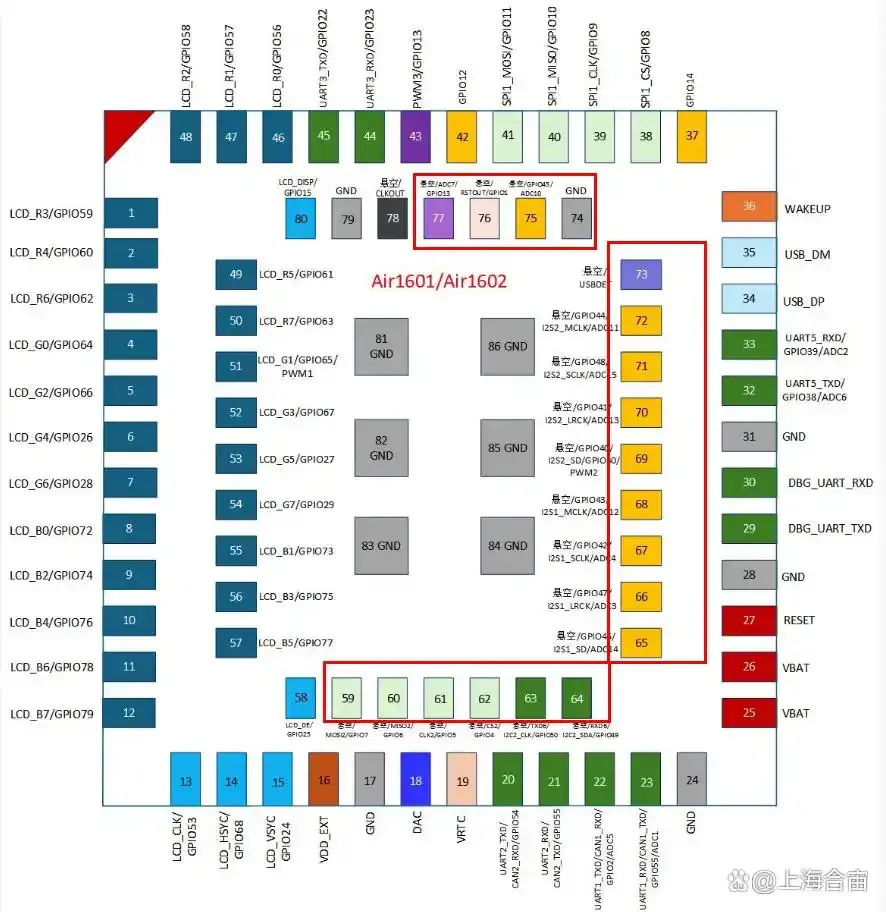

Air1601/Air1602 管脚图

注：1602的功能角比1601多了19个：多了1路I2C，2路I2S，一路SPI，一个PWM，多个ADC，一个uart6等

三、Air1601适用场景与模组说明

3.1 适用场景

分型号适用场景

• Air1601与Air1602 UI能力完全一致，均支持LVGL复杂界面与动画。差异仅在硬件扩展：1602拥有32MB PSRAM（1601为16MB）及19个额外功能脚（含I2C、双I2S、SPI、PWM、多ADC、UART6）。

• Air1601：3.5-5寸中小屏、基础HMI、简单图像采集，成本敏感首选。

• Air1602：7寸以上大屏、车载音频、医疗影像、多传感器融合、工控网关，多外设复杂场景单芯片搞定。

3.2 模组说明

• 预算 + 功能基础 → Air1601
  适用于 3.5–5 英寸显示屏，满足简单菜单显示、基础图像采集需求，可用于硬件成本控制

• 性能 + 复杂交互 → Air1602
  适用于 7 寸及以上大屏、LVGL 复杂动画、多图层渲染、高清图像采集，支持大内存支撑多任务的运行

• 可替代 Android 的实现方案
  Air1601 与 Air1602 均可作为 Android 方案的替代方案，适用于对成本、功耗、稳定性要求较高的项目

• 工业长期运行
  两款模组均支持 - 40℃~+85℃工业温区

四、总结

综上，Air1601 不仅具备通信与外设控制特性，还拥有完善的UI 实现能力，搭配专用UI 方案可落地可视化交互，适用于工业与物联网显示类场景。
