1-148 matlab的带有gui的轮轨接触几何计算程序 基于matlab的带有gui的轮轨接触几何计算程序,根据不同的踏面和轨头，计算不同横移量下面的接触点位置。程序已调通，可直接运行

有没有人蹲过现成的、换文件就能换轮轨、不用啃半天赫兹接触前的几何方程、结果还能直观看曲线的MATLAB轮轨接触工具？最近扒到了一个编号1-148、调得通能用的带GUI版本，昨天玩了一下午，连论文里找不到的几个旧踏面残差点的拟合结果都能导出来简单拼，先碎碎念分享一波。

这个程序的核心逻辑其实是经典的“轮轨截面投影重叠求最小距离法”？不对，应该是先把踏面、轨头的左右截面数据（注意是工程上常用的纵向垂直轨距线的横移-垂向数据，txt/excel都能塞）读进去，然后设定横移范围和步长，把轮组踏面沿着横移轴（假设轮对横移量y，左踏面右轨头重叠区往左移y是正方向，或者反过来？程序里有注释说默认右移轮对靠近右轨是y正，其实不用纠结，反正结果可以对着图调逻辑）扫一遍，每个y下面找踏面每个点投影到轨头截面的法向最近点——对，就是那个切线垂直于两点连线的点，不是垂直于轨头底面的垂向最近哦！垂向的那种太粗糙了，过曲线或者脱轨前的几何全靠法向的这个。

给你们看扫轨距区扫重叠的时候，核心循环里我觉得写得最“懒但有用”的一段MATLAB代码，不是那种硬推二次微分找极值的，是先抓肉眼/先验逻辑里的“可能接触区”（轨头顶圆弧附近±某个y0的点，踏面踏面锥/顶圆弧附近的点），然后用欧几里得距离遍历这两个小区域，省了超多计算时间：

% 这里是找当前横移量y时，可能的接触候选点
% 先把轨头数据的x（横移）、y（垂向，这里程序里为了统一命名，把原来的轨头垂向换成了z？不管，看坐标图就懂，不影响核心）
% 假设轮对左移当前y量（这里变量名和投影逻辑要对应程序注释），那么左踏面的原始x_right踏面点（假设原始踏面是从轮缘到轮心？也不管，程序会自动给轮缘侧标个负区还是正区）减去y，就是投影到轨头坐标系的位置
projected_x_left = tread_x_left - y;

% 硬抓轨头顶圆弧：比如轨头数据里垂向z_top_max（轨头顶面最高点垂向值）减1mm以内的点，都是接触顶候选，过了1mm要么是轨距角要么轨底了
contact_candidate_rail = rail_data(abs(rail_z - z_top_max) < 1, :);
% 硬抓左踏面的候选：投影x_left刚好落在轨头候选x的min和max之间的，省得算轮心那边完全碰不到的
contact_candidate_tread = left_tread_data( (projected_x_left >= min(contact_candidate_rail(:,1))) & ...
                                             (projected_x_left <= max(contact_candidate_rail(:,1))), : );
% 遍历欧几里得，找最小的
min_dist = inf;
best_rail_point = [];
best_tread_point = [];
for i = 1:size(contact_candidate_tread,1)
    pt_t = [contact_candidate_tread(i,1)-y, contact_candidate_tread(i,2)]; % 再确认投影坐标
    for j = 1:size(contact_candidate_rail,1)
        pt_r = contact_candidate_rail(j,:);
        dist = norm(pt_t - pt_r);
        if dist < min_dist
            min_dist = dist;
            best_rail_point = pt_r;
            best_tread_point = contact_candidate_tread(i,:);
        end
    end
end

这段代码的“懒”真的拯救了我电脑跑1440个点（旧LM踏面残差点超多，我随便找了个同学拼的txt丢进去）的情况——原来如果遍历整个左右轮轨截面，每个横移量步长0.1mm（横移-15到+15mm对吧？脱轨预警大概是±12mm）的话，得跑30014401200次，我之前写过一次纯遍历，电脑卡成PPT，这个硬抓1mm垂向内的轨头，直接降到300200300，秒出结果。

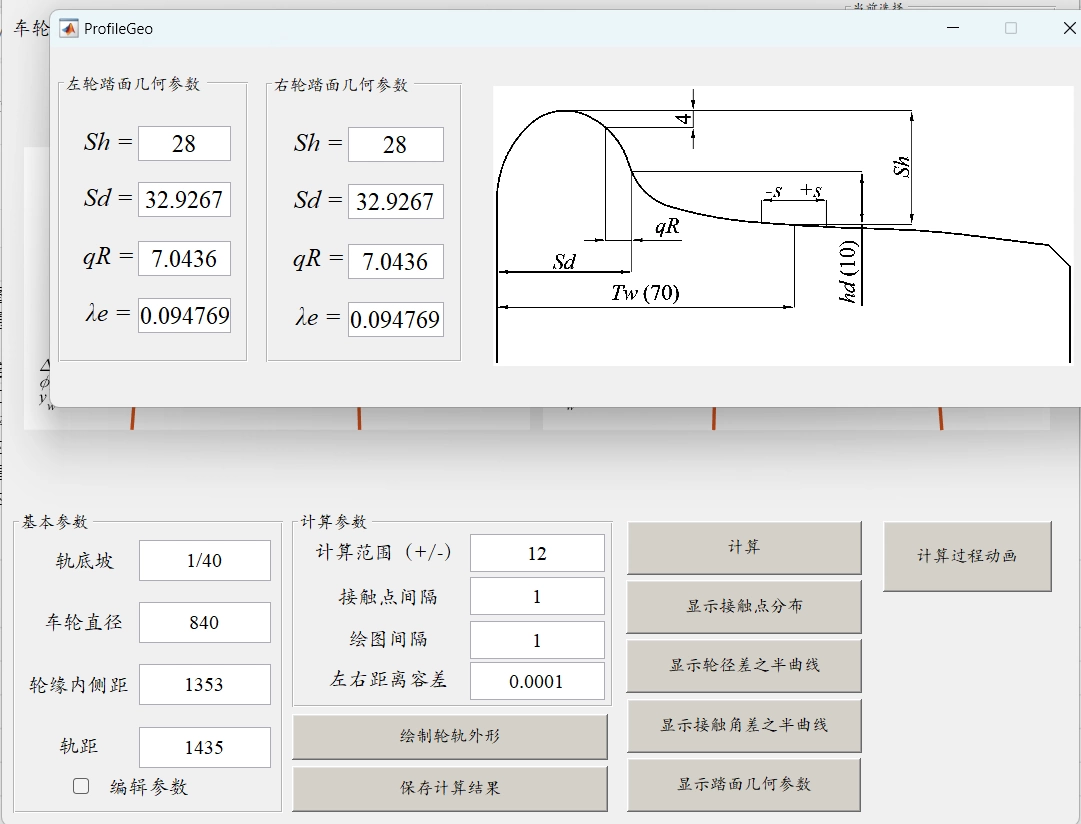

然后是GUI界面，不是那种只有按钮的极简版，是分了三个标签页+坐标实时联动的，这点很贴心：

第一个标签页是“轮轨数据导入与预览”，有两个按钮分别读左/右踏面（默认1-148程序带的是一个旧LMA踏面的左右镜像txt，哦对了，要是对称轮对的话，直接读一个镜像就行，程序有自动镜像右踏面的复选框！我昨天才发现，之前还傻乎乎找同学要了两个一模一样的文件）和左右轨头（轨头不是默认镜像哦，要自己读左右不同的超高曲线下的轨头？不对，是左/右股道的单独轨头截面，比如曲线外侧可能磨耗得更厉害），导入之后会在同一个坐标系里显示原始数据，还能缩放、平移、用鼠标点原始数据的点看坐标——这点找残差点的时候太方便了，之前用Excel拼残差点，一个个翻数值快瞎了。

第二个标签页是“几何计算设置”，横移范围和步长可以自己输，还有个复选框要不要算“接触点的法向夹角、轨距、轮轨间隙（轨距角那边的或者顶的？哦程序注释说是接触点外侧轮缘和轨距角内侧的垂向最小间隙，如果接触在顶的话，间隙就是0对吧？反正结果标签页里会标清楚）”——这些论文里分析动力学的时候经常要用到，不用自己再写公式算。

第三个标签页是“结果显示与导出”，实时联动！改完横移步长之后，点“重新计算”，3秒内就能出四个子图：

1-148 matlab的带有gui的轮轨接触几何计算程序 基于matlab的带有gui的轮轨接触几何计算程序,根据不同的踏面和轨头，计算不同横移量下面的接触点位置。程序已调通，可直接运行

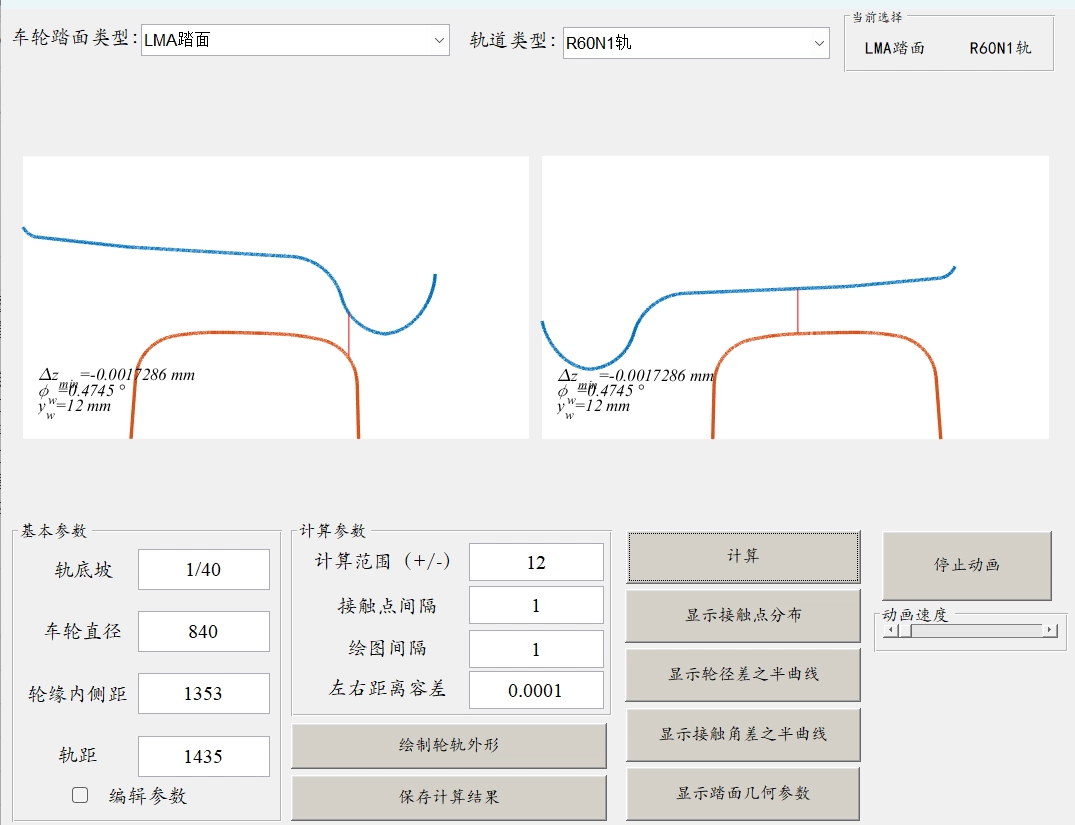

第一个子图是“轮对当前横移量（默认中间的y=0）下的接触放大图”，能看到刚才那段代码抓的最小距离点，还标了欧几里得距离（理论上正常接触的时候应该是0，要是带磨耗的残差点，可能会有0.01mm左右的误差，正常的，因为是离散点拟合的）；

第二个子图是“接触点横移量（相对于轮对中心和轨距中心？哦轨距中心标了个红竖线，轮对中心标了个蓝竖线，很清楚）随轮对横移量变化的曲线”——可以看踏面锥的斜率变化、轨距角接触的拐点；

第三个子图是“接触点法向夹角随轮对横移量变化的曲线”；

第四个子图是“轮轨间隙随轮对横移量变化的曲线”；

还有个“数据导出”按钮，能把所有计算结果（轮对横移量y，左右接触点的投影x、垂向z、法向夹角，轮轨间隙，轨距，哦还有算出来的等效踏面锥度？对！等效踏面锥度标签页底部直接显示了y在0到±2mm之间的等效锥度，这点太省事了，之前写课程作业的时候，我对着第二个子图的横移范围0-2mm算了好久斜率，还差点算错正负）导出成Excel或者MATLAB的.mat文件，直接插论文里就行。

昨天我用这个程序，把我自己做课程作业拼的磨耗LMA踏面，和1-148程序自带的CN60轨头，还有我在知网找的旧资料里的磨耗CN60轨头，分别算了一遍横移-10到+10mm的等效锥度，旧资料里的磨耗等效锥度居然是0.3！课程作业要求的踏面锥度范围是0.1-0.4，刚好符合，省了我重新拟合磨耗踏面的时间，拟合残差点真的是个苦差事。

不过这个程序也有个小缺点，就是硬抓的“接触候选区”是1mm垂向内的轨头，要是碰上个磨耗特别严重的轨头，轨头顶圆弧已经凹下去1mm以上了，那接触候选区就抓不到了，不过这点可以自己改那段核心循环里的“abs(railz - ztopmax) < 1”改成“abs(railz - ztopmax) < 2”或者更大的数，改完之后程序运行速度会稍微慢一点，但也不会卡成PPT，毕竟还是抓了候选区，不是纯遍历。

总体来说，这个1-148的带GUI的MATLAB轮轨接触几何计算程序，真的是入门铁路工程/车辆工程学生的福音，不用啃复杂的几何方程，不用自己写代码拟合残差点（哦不对残差点还是要自己拼，但是程序能实时看拼的好不好，这点也很重要），结果还能直接导出插论文里，调得通能用，昨天玩了一下午，真的太香了。
