本文以 seaweedfs-csi-driver 1.4.5版本讲解下其工作流程和原理

1、Kubernetes CSI 概述

Kubernetes CSI（Container Storage Interface）是一套标准化的存储插件接口，用于将第三方存储系统集成到 Kubernetes 中

1）、CSI 驱动核心组件

• Controller plugin：以 Deployment 方式部署，负责集群级存储资源管理，比如 Volume 的创建、删除、扩容、快照等
• Node plugin：以 DaemonSet 方式部署，处理节点级存储操作，负责在具体的节点上执行 Volume 的挂载和卸载等任务

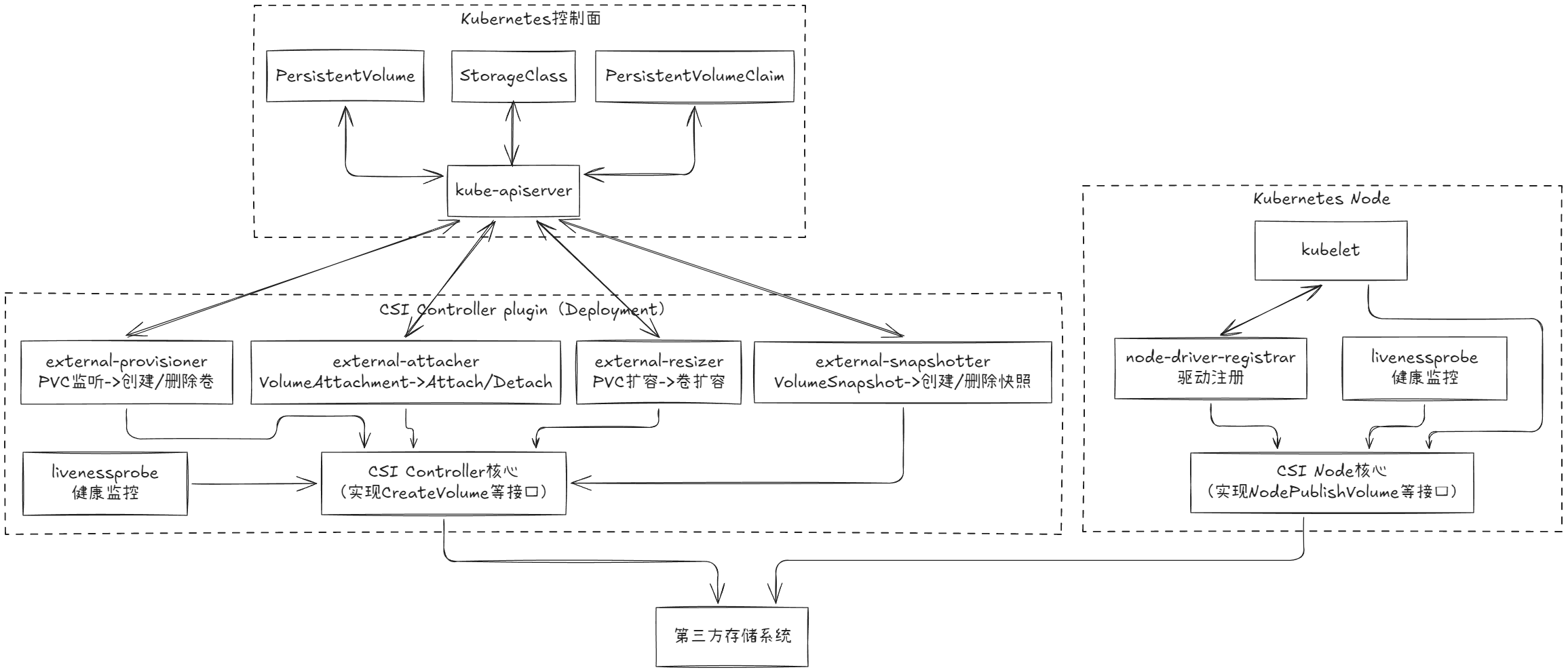

2）、Kubernetes CSI 核心架构图

3）、核心 CSI Sidecar 容器

为简化 CSI 驱动开发，Kubernetes 提供了一系列标准化的 Sidecar 容器，封装了与 Kubernetes 核心组件的交互逻辑，开发者只需实现 CSI 标准接口即可。核心 Sidecar 容器包括：

1. external-provisioner：
   • 监听 PVC 对象变更，结合 PVC 关联的 StorageClass（需指定该 CSI 驱动为 provisioner）
   • 调用 CSI Controller 服务的 CreateVolume（创建卷）/DeleteVolume（删除卷）接口
   • 自动创建 PV 并与 PVC 绑定（创建卷后）或删除 PV（删除卷后）
2. node-driver-registrar：
   • 调用 CSI Node 服务的 NodeGetInfo 接口获取驱动信息
   • 将驱动注册到节点的 /var/lib/kubelet/plugins_registry/ 目录（Kubelet 监听该目录）
   • 完成 Node Plugin 向 Kubelet 的注册，以便 Kubelet 后续调用
3. external-attacher：
   • 监听 VolumeAttachment 对象，调用 CSI Controller 服务的 ControllerPublishVolume（Attach，将卷关联到节点）/ControllerUnpublishVolume（Detach，解除卷与节点的关联）接口
   • 区别于 Node 侧的 Mount：Attach 是集群级操作（卷→节点），Mount 是节点级操作（卷→容器目录）
   • 对于 SeaweedFS CSI 而言，由于 SeaweedFS 是分布式文件存储（无块设备/物理卷挂载到节点的概念），无需执行卷关联到节点的 Attach/Detach 操作，因此其 CSI 驱动中 ControllerPublishVolume 和 ControllerUnpublishVolume 接口均为空实现，仅返回成功状态以满足 CSI 协议规范
4. external-resizer：监听 PVC 扩容请求，调用 CSI Controller 服务的 ControllerExpandVolume 接口，完成卷的容量扩容
5. external-snapshotter：监听 VolumeSnapshot 对象，调用 CSI Controller 服务的 CreateSnapshot/DeleteSnapshot 接口，处理卷快照的创建与删除
6. livenessprobe：通过调用 CSI 驱动的 Probe 接口，监控 CSI 驱动进程的健康状态，异常时触发重启

4）、CSI 与 Kubernetes 组件的交互逻辑

• Controller Plugin：通过 Sidecar 容器（如 external-provisioner、external-attacher）与 Kubernetes APIServer 交互，监听 PVC/PV/VolumeAttachment 等资源的变更事件，执行对应的存储资源操作
• Node Plugin：通过 node-driver-registrar Sidecar 容器向 Kubelet 完成注册，Kubelet 发现注册信息后，通过 Unix Domain Socket 向 Node Plugin 发起节点级存储操作调用

2、SeaweedFS CSI 工作原理

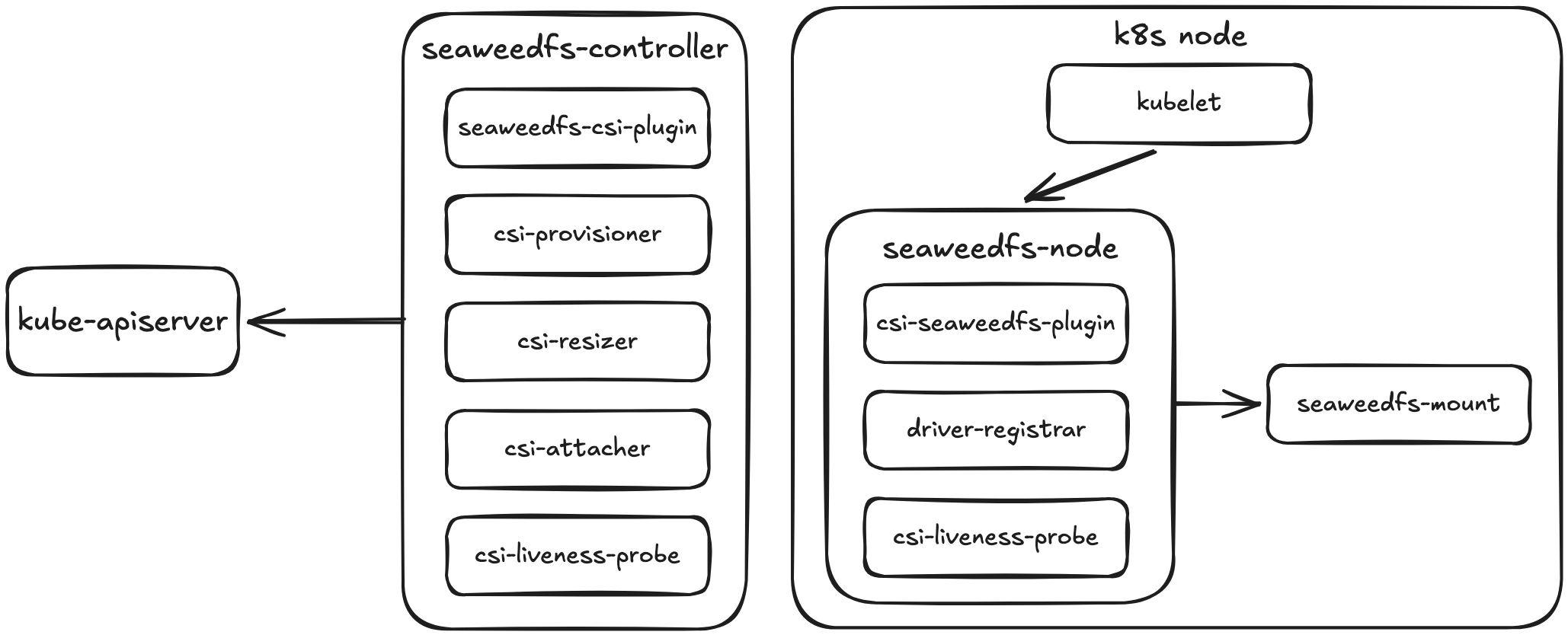

1）、部署架构

SeaweedFS CSI 驱动部署后包含 1 个 Deployment + 2 个 Daemonset：

1）seaweedfs-controller（Deployment，集群级）

包含 1 个核心业务容器 + 4 个 Sidecar 容器：

• seaweedfs-csi-plugin（核心）：实现 CSI Controller 接口，是 SeaweedFS 卷管理的核心逻辑载体：
  • CreateVolume：调用 SeaweedFS Filer 的接口创建 Volume（指定存储桶、副本策略、容量等参数）
  • DeleteVolume：调用 SeaweedFS Filer 的接口删除对应 Volume，清理存储资源
  • 额外实现 ControllerExpandVolume（扩容）、CreateSnapshot（快照）等接口
• Sidecar 容器：csi-provisioner、csi-resizer、csi-attacher、csi-liveness-probe

2）seaweedfs-node（DaemonSet，节点级）

每个节点部署一份，包含 1 个核心业务容器 + 2 个 Sidecar 容器：

• csi-seaweedfs-plugin（核心）：实现 CSI Node 接口，负责节点侧卷挂载/卸载：
  • NodePublishVolume（核心）：接收 Kubelet 调用，通过 Unix Domain Socket 调用同节点 seaweedfs-mount 容器的 /mount 接口，触发 weed mount 命令挂载卷
  • NodeUnpublishVolume：调用 seaweedfs-mount 容器的 /unmount 接口，执行卸载并清理挂载目录
  • NodeGetInfo：向 driver-registrar 提供节点信息，完成驱动注册。
• Sidecar 容器：driver-registrar、csi-liveness-probe

3）seaweedfs-mount（DaemonSet，节点级）

每个节点部署一份，仅包含 seaweedfs-mount 容器：

• 核心职责：通过 Unix Domain Socket 暴露 /mount、/unmount HTTP 接口，接收 seaweedfs-node 的挂载/卸载请求
• 核心能力：管理 weed mount 进程的生命周期（启动/停止），是节点侧卷挂载的实际执行者

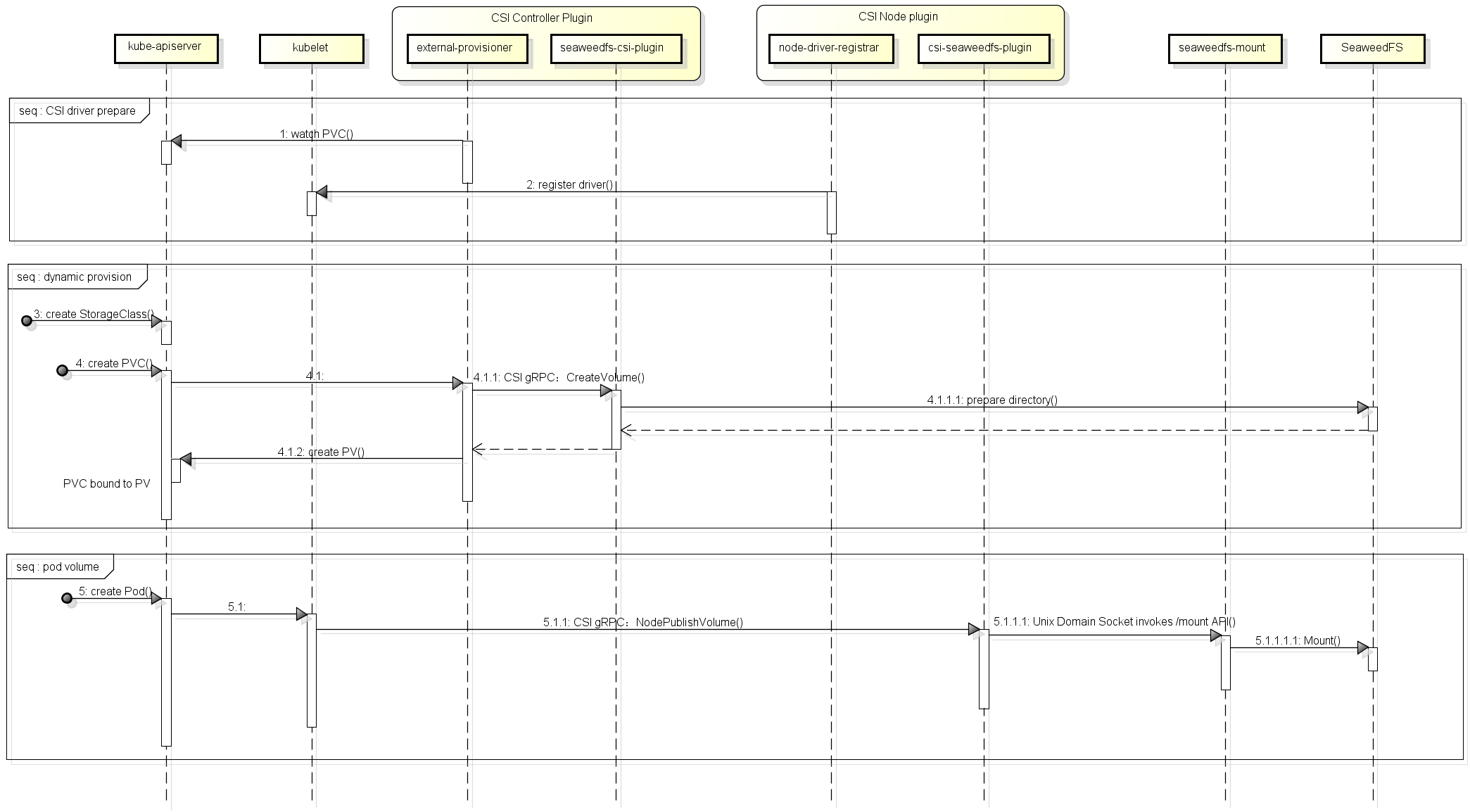

2）、使用过程

1）CSI 驱动准备阶段

驱动部署完成后：

• seaweedfs-controller 中的 external-provisioner 向 Kubernetes APIServer 注册监听器，监听 PVC、StorageClass 等资源变更
• seaweedfs-node 中的 node-driver-registrar 向节点 Kubelet 完成驱动注册，Kubelet 记录驱动信息并建立通信通道（Unix Domain Socket）

2）卷的动态配置（PVC → PV → SeaweedFS Volume）

1. 集群管理员创建 StorageClass，指定 provisioner 为 seaweedfs-csi-driver
2. 用户创建 PVC，指定上述 StorageClass 并声明存储容量
3. external-provisioner 监听到 PVC 创建事件后，向 seaweedfs-csi-plugin 发起 gRPC 调用 CreateVolume
4. seaweedfs-csi-plugin 调用 SeaweedFS Filer 的接口创建对应 Volume
5. external-provisioner 自动创建 PV，将 PV 与 PVC 绑定，卷配置完成

3）创建 Pod 并使用卷

用户创建 Pod 并引用已绑定的 PVC，触发节点侧挂载流程：

1. Kubernetes 调度器将 Pod 调度到目标节点，节点 Kubelet 发起 NodeStageVolume 调用（卷准备）：
   • csi-seaweedfs-plugin 解析挂载参数（filer 地址、卷路径、挂载选项等）
   • 通过 Unix Socket（/var/lib/seaweedfs-mount/seaweedfs-mount.sock）向 seaweedfs-mount 发送 POST /mount 请求
   • seaweedfs-mount 启动 weed mount 进程（命令：weed mount -filer=<filer地址> <目标挂载路径>），并返回本地通信 Socket 信息
2. Kubelet 发起 NodePublishVolume 调用（卷发布）：
   • csi-seaweedfs-plugin 通过 bind mount 方式，将 weed mount 挂载的目录绑定到 Pod 的指定路径（如 /var/lib/kubelet/pods/<pod-id>/volumes/kubernetes.io~csi/<pvc-name>/mount）
3. Pod 启动后，应用程序可直接访问挂载路径，像使用本地文件系统一样操作 SeaweedFS 分布式存储卷

3、SeaweedFS Mount 实现原理

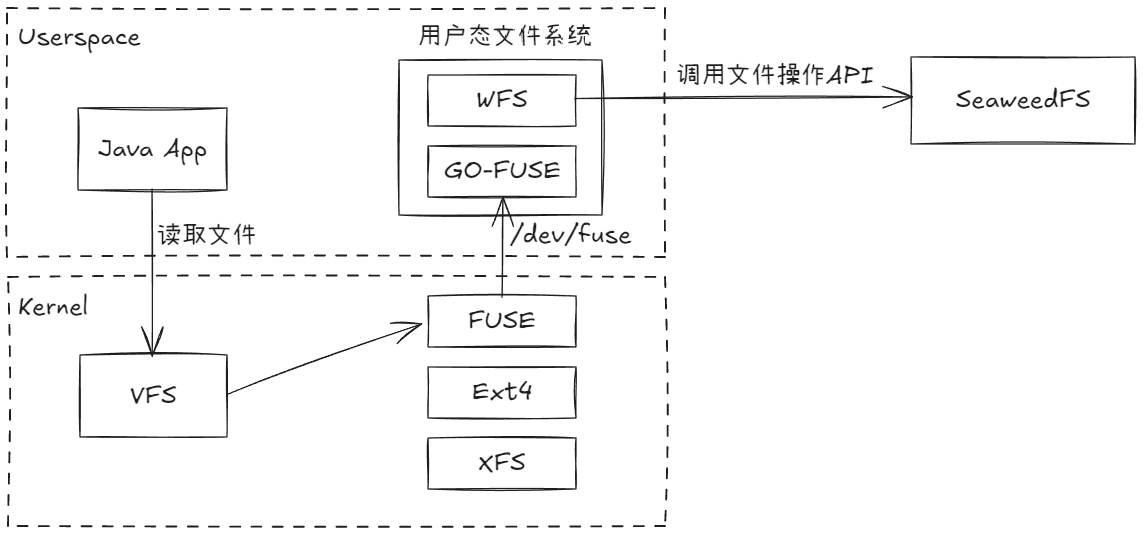

在 SeaweedFS CSI 驱动的节点侧挂载流程中，seaweedfs-mount 容器通过启动 weed mount 进程完成了分布式存储卷到节点本地的挂载，那为什么 weed mount 能让应用像操作本地文件系统一样访问 SeaweedFS 集群呢？

内核态（Kernel）：

• FUSE 内核：作为内核态桥接层，与 VFS 交互，表现形式与普通文件系统无异。接到文件操作请求后，不直接处理业务逻辑，而是将请求存入队列并转发给用户空间

用户态（Userspace）：

• GO-FUSE：FUSE 内核的通信桥梁。负责与 /dev/fuse 设备交互，接收内核队列的请求并转发给 WFS，同时回传结果
• WFS：业务逻辑层。基于 GO-FUSE 实现文件系统接口，实现了GO-FUSE包中定义的文件系统接口，负责与 SeaweedFS 进行交互

完整数据流转流程：

1. 应用程序发起 read 系统调用，陷入内核
2. VFS 识别出 FUSE 挂载点，将请求交由 FUSE 内核处理
3. FUSE 内核将请求存入队列，并通过 /dev/fuse 转发
4. WFS 通过 GO-FUSE 从内核队列中取出请求，进行业务逻辑处理
5. WFS 通过 RPC 调用与 SeaweedFS 集群通信完成数据读写，结果沿原路（WFS → GO-FUSE → FUSE 内核 → VFS → Java APP）返回
