合宙 Air6201 为小尺寸 Wi-Fi SoC 模组，支持 Wi-Fi、以太网、4G 多网融合，具备蓝牙、LCD 显示及 100 万像素拍照功能，可实现多网通信、外设驱动、UI 交互与视觉处理一体化开发，相比传统串口屏 + DTU 方案及安卓方案，功耗降低 50%，成本为其三分之一以下；该系列包含 Air6201、Air6201A 两款型号，仅天线设计存在差异，尺寸、管脚兼容，软件代码通用。

Air6201核心参数

1. Wi-Fi参数

支持Wi-Fi6
支持IEEE802.11b/g/n/ax协议
2.4GHz频段，支持20/40MHz带宽
发射功率:+20dBm
接受灵敏度:-98dBm
支持AP/STA共存模式

2. 以太网参数
支持1路以太网MAC接口
通过SPI外挂ch390h芯片
可实现百兆以太网通信

3. 蓝牙参数
蓝牙5.4&经典蓝牙双模
发射功率:+10dBm
接收灵敏度:-98dBm
支持BLE主从角色同时运行
支持Wi-Fi与蓝牙共存
可外挂4G模组支持4G网络

4. 图形化功能参数
支持SPI接口显示屏
最大支持480*480分辨率显示
集成DMA2D图形加速器

5. 摄像头功能参数
集成8-bit DVP并行摄像头接口
最大支持100万像素静态拍照

6. 接口数量
可编程I0（最多可用）：40个
UART接口： 3个
通用SPI接口 ：2个
QSPI接口 ：1个
2C接口 ：2个
PWM接口：6个
SDIO接口 ：1个
商用ADC接口 ：6个
以太网MAC接口 ：1个
DVP接口 ：1个

7. 软件规格
支持LuatOS二次开发，使用Lua脚本语言，生态丰富
支持FOTA远程升级
提供多种外设驱动及网络协议栈

8. 硬件规格
核心芯片:BK7258QN6855(QFN68封装）
存储:内置 8MB Flash +4MB PSRAM+640KB SRAM
供电电压:2.5V-4.35V(典型值3.8V)
工作温度:-40°C~+85°C

9. 尺寸&接线方式
Air6201：16mm*16mm*2.3mm（通过pcb封装设计给到客户布局板载PCB天线）
Air6201A：16mm*16mm*2.3mm（通过IPEX一代座子连接外部天线）

10. 网络协议
TCP/UDP、TCP-SSL/TCP-TLS、MQTT(S)、HTTP(S)、WEBSOCKET、NTP、FTP等

11. 图像支持能力

• SPI显示接口，最大支持320P（320*480分辨率）的显示屏，支持触摸面板
  SPI LCD：ST7796U(320*480)

• 支持DVP/UVC接口的摄像头，最大支持200W像素的静态图像拍照（目前仅USB摄像头支持200W静态拍照，DVP摄像头现在还只支持100W像素）

• 目前已经调试支持的DVP摄像头型号为：GC2145,、OV2640、SC101、HM1055、GC0308、GC0328C

• 目前UVC摄像头的支持情况如下：
  合宙已经调试OK的AirCAMERA_1030摄像头，最高分辨率1920*1080
  因Air6201硬件资源受限，合宙没有调试过的UVC摄像头，不一定保证可以直接使用，如果你有自己选型好的摄像头，先使用Air6201核心板或者开发板实际测试一下，如果不能使用，可以把摄像头寄给合宙，合宙来调试，调试过程中可能还需要摄像头sensor原厂提供技术支持

• 支持DMA2D图形加速器

• 支持AirUI图形化拖拽式应用开发框架

Air6201特性

1. Air6201是一款支持2.4G WIFI6和蓝牙（BLE 5.4）的wifi soc；

2. Air6201支持spi外挂ch390h芯片，可实现百兆以太网通信；

3. Air6201可以通过SPI接口外挂4G模组（例如Air780EPM），可实现4G联网通信；

4. Air6201图像支持能力：

    (1) SPI显示接口，最大支持320P（320*480分辨率）的显示屏，支持触摸面板；        SPI LCD：ST7796U(320*480)；    (2) 支持DVP/UVC接口的摄像头，最大支持200W像素的静态图像拍照（目前仅USB摄像头支持200W静态拍照，DVP摄像头现在还只支持100W像素）；        目前已经调试支持的DVP摄像头型号为：GC2145,、OV2640、SC101、HM1055、GC0308、GC0328C；        目前UVC摄像头的支持情况如下：        [1] 合宙已经调试OK的AirCAMERA_1030摄像头，最高分辨率1920*1080；        [2] 因Air6201硬件资源受限，合宙没有调试过的UVC摄像头，不一定保证可以直接使用，如果你有自己选型好的摄像头，先使用Air6201核心板或者开发板实际测试一下，如果不能使用，可以把摄像头寄给合宙，合宙来调试，调试过程中可能还需要摄像头sensor原厂提供技术支持；    (3) 支持DMA2D图形加速器；            (4) 支持AirUI图形化拖拽式应用开发框架；

5. Air6201支持DVP/UVC接口的摄像头，最大支持100W像素，可外接五个摄像头（DVP接一路摄像头，USB通过hub外接四路UVC摄像头），同一时间只能使用一个摄像头；暂定，实际测试后更新

6. Air6201软件二次开发便捷，基于LuatOS系统，使用Lua脚本开发，无需搭建编译环境，开发效率高；同时与合宙Cat.1产品的LuatOS开发一脉相承，轻松实现代码复用；

7. Air6201尺寸为16mm*16mm*2.3mm，通过pcb封装设计给到客户布局板载PCB天线；

8. Air6201A为16mm*16mm*2.3mm，通过IPEX一代座子连接外部天线；

9. Air6201的存储资源:PSRAM4MB，Flash高达8MB；

10. Air6201硬件上支持丰富的外设管脚，拥有40个可编程IO，支持3路UART、SPI、QSPI、I2C、PWM、GPIO、SDIO、ADC、USB2.0、Ethernet、CAN、等；

11. Air6201支持丰富的网络协议，比如TCP/UDP、TCP-SSL/TCP-TLS、MQTT(S)、HTTP(S)、WEBSOCKET、NTP、FTP等；

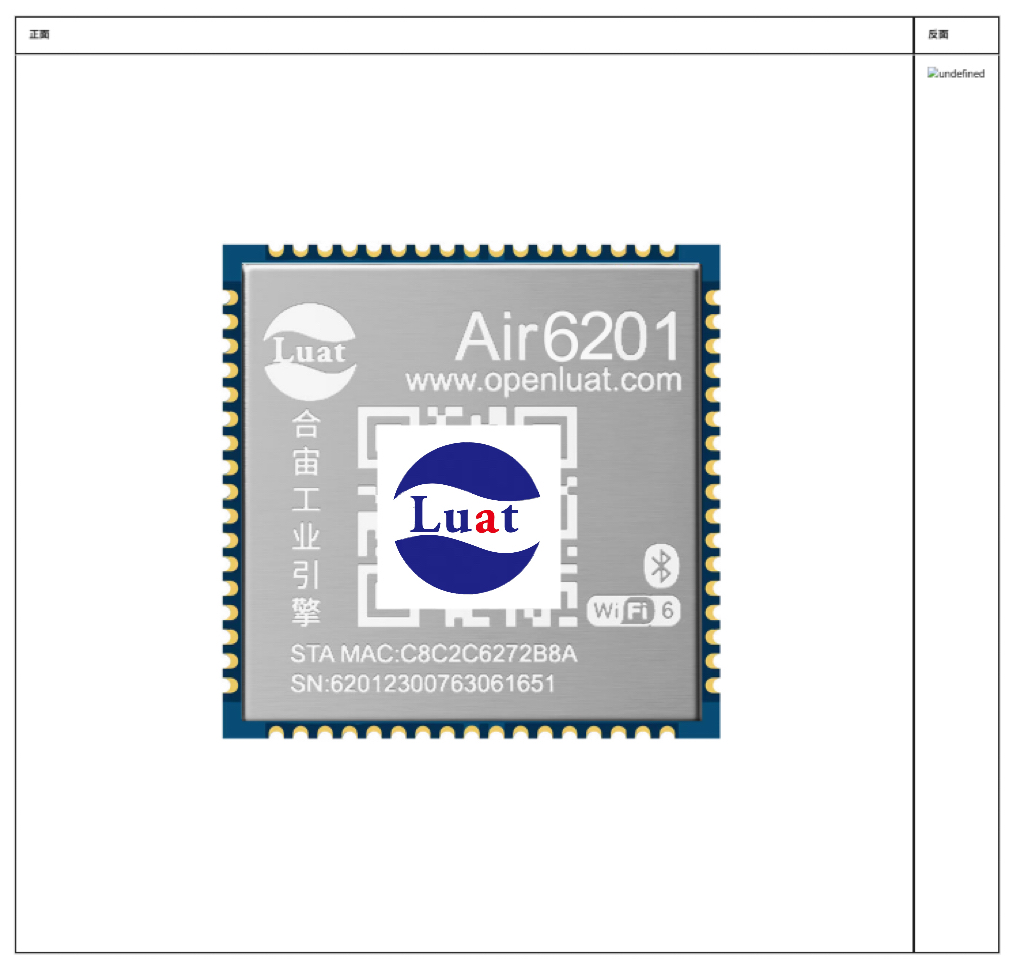

Air6201产品外形

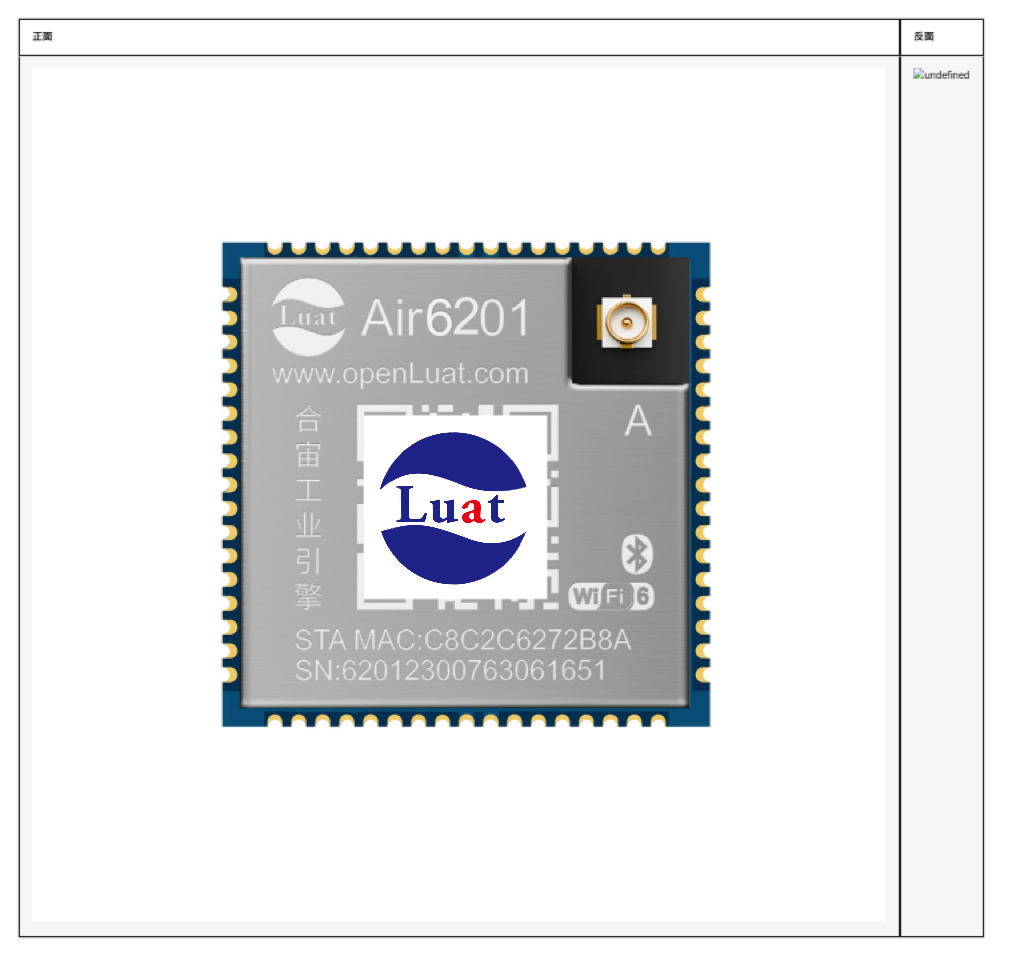

Air6201A产品外形

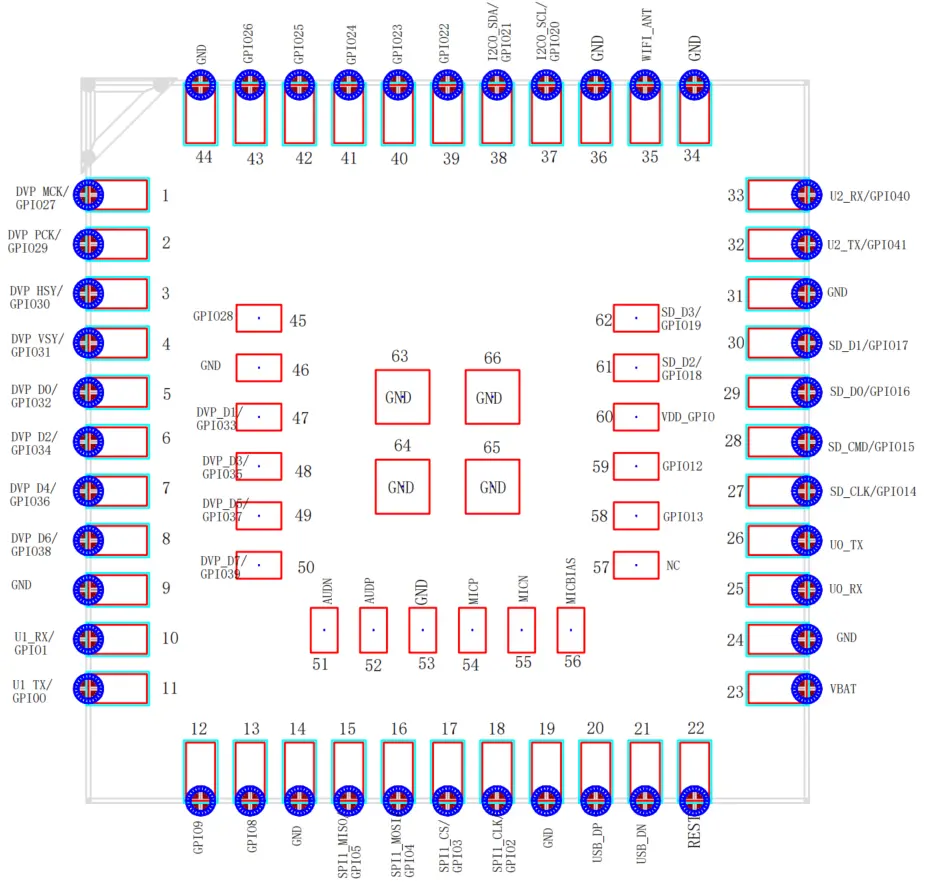

Air6201管脚图

Air6201实网功耗数据

Air6201 LuatOS二次开发方式下，有三种功耗模式，分别是常规模式，低功耗模式和PSM+模式；

1）常规模式下，网络在线，随时响应服务器命令，CPU 满频运行，外设功能全部可用；3.3V供电的平均电流为8.17mA；

2）低功耗模式下，网络在线，随时响应服务器命令，CPU 降频运行，外设功能部分可用；3.3V供电，DTIM10的平均电流为400uA，DTIM1的平均电流为1.2mA；DTIM10和DTIM1的核心区别有：

• DTIM1不会丢失WIFI AP路由器发送给WiFi station的广播帧和组播帧，DTIM10会丢失，一般来说，对于iot应用，丢失广播帧和组播帧对产品应用没有什么影响，只要单播帧不丢失就行；
• 一般来说，WiFi AP路由器发送Beacon帧的间隔是100毫秒，DTIM1最长延迟100毫秒可以收到WiFi AP路由器发送过来的数据，DTIM10最长延迟1000毫秒可以收到WiFi AP路由器发送过来的数据；
• 可以根据自己项目对功耗以及数据收发时延的要求选择合适的DTIM配置；

3）PSM+ 模式下，网络离线，无法响应服务器命令，CPU 停止运行，部分GPIO中断和定时器可以唤醒；3.3V供电的平均电流为13uA；

应用场景

1. 工业温湿度 / 压力传感器网关：多接口 + ADC，温湿度、压力、液位等数据采集

2. 小型工业设备远程运维：远程程序升级、运行状态监测、参数远程配置

3. 工业简易测控终端：本地 SPI LCD 显示数据，GPIO/PWM 实现小型执行器控制

4. 环境监测：采集温湿度、粉尘等环境数据，Wi-Fi 透传至本地监控系统

Air6201常见咨询

1. Air6201支持C-SDK和AT开发吗？

Air6201不支持C-SDK和AT开发，支持LuatOS二次开发方式；

LuatOS基于Lua脚本语言开发，Demo功能库齐全，文档丰富，用户只需定义好业务逻辑便可开发；

LuatOS专用调试工具Luatools，具备项目代码维护、软件下载、查看运行Trace，快速定位问题等功能；

2. Air6201支持FOTA功能吗？

Air6201支持FOTA功能；

[合宙IoT平台] 可以对个人账号下的每一片工业引擎进行FOTA管理；

Air6201支持差分升级，可以通过合宙IoT后台进行FOTA升级；

总结

Air6201 可实现与安卓方案相当的本地 UI 交互、数据采集、网络通信及视觉采集能力，满足轻量化物联网场景核心需求；实现路径上，无需复杂的安卓系统开发调试，基于 LuatOS 即可完成外设驱动、业务逻辑与界面开发，流程更精简；硬件层面，凭借小尺寸封装、低功耗特性及较低物料成本，可在智能面板、工业测控终端、视觉采集等轻量化场景中替代安卓方案。
