概述

在本教程中，您将学习如何使用 Apache Gravitino 与 Apache Flink 构建一个简单的流式管道。您将在 Gravitino 中创建一个 Hive catalog 和一个 Paimon catalog，在 Hive catalog 中定义一个基于 Kafka 的 generic table，然后使用 Flink SQL（通过 Gravitino Flink connector）从 Kafka 读取数据并写入 Paimon table。

您将完成的任务：

• 配置 Gravitino Flink connector
• 在 Gravitino 中创建 Hive 和 Paimon catalog
• 定义 Kafka generic table
• 使用 Flink SQL 将数据从 Kafka 流式写入 Paimon

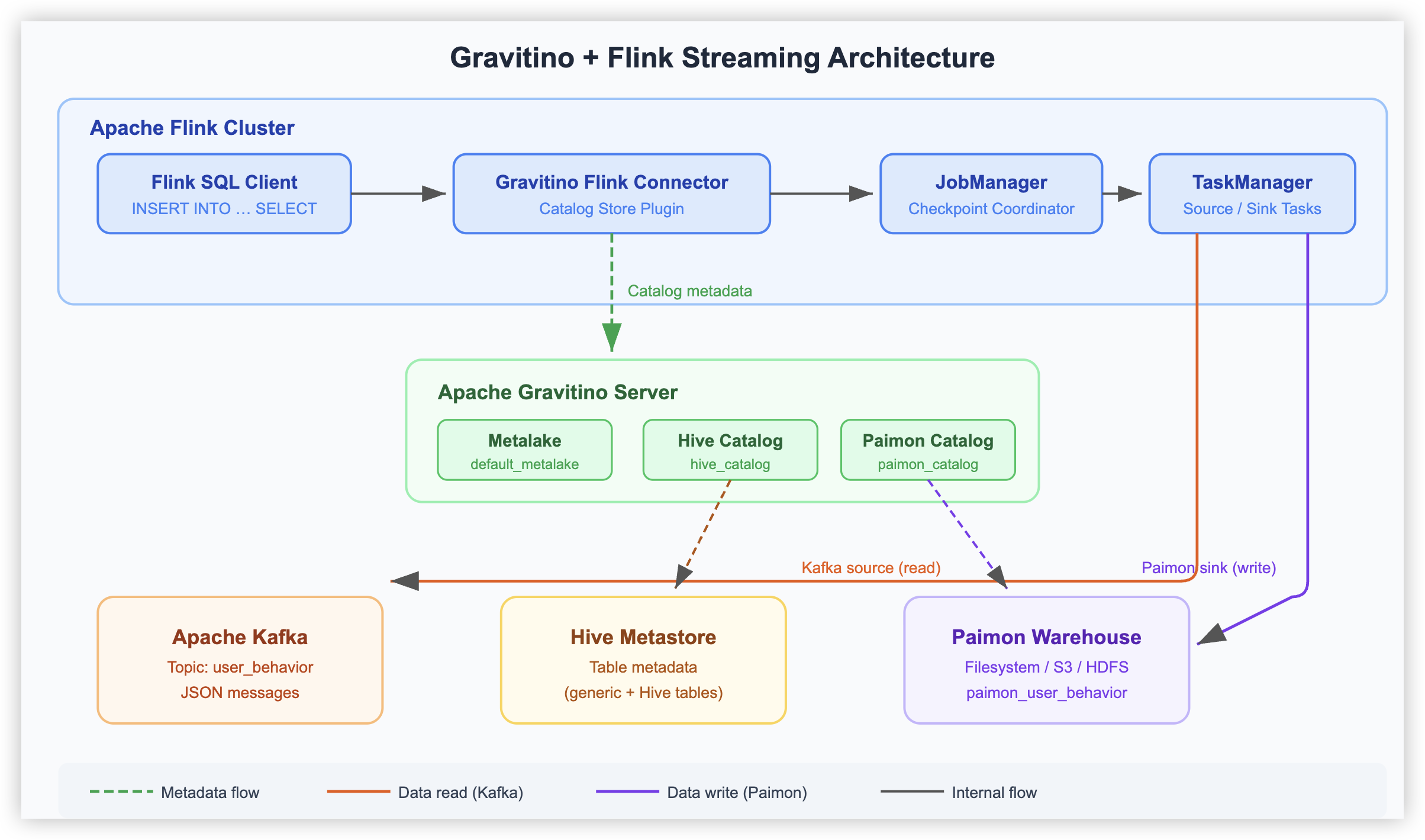

架构概览：

前提条件

系统要求：

• Linux 或 macOS
• JDK 17+（Gravitino 服务器所需；本教程假设使用 JDK 17 或更高版本）
• Apache Flink 1.18（推荐用于 Gravitino Flink connector）

必需组件：

• Gravitino 服务器 v1.2.0 或更高版本（本教程需要 v1.1.0 之后引入的功能；参见 02-setup-guide/README.md）
• Hive Metastore（用于 Hive catalog）
• Apache Kafka broker（用于 Kafka 源表）

建议版本：

• 与您的 Flink 版本匹配的 Apache Paimon connector JAR

继续之前，请验证您的 Java 和 Flink 安装：

${JAVA_HOME}/bin/java -version
${FLINK_HOME}/bin/flink --version

分步指南

步骤 1：设置环境变量

以下值在整个教程中使用，请根据您的环境进行调整：

export GRAVITINO_URI="http://localhost:8090"
export METALAKE_NAME="default_metalake"
export HIVE_METASTORE_URI="thrift://localhost:9083"
export PAIMON_WAREHOUSE="file:///tmp/paimon-warehouse"
export KAFKA_BROKERS="localhost:9092"

步骤 2：在 Gravitino 中创建 Hive 和 Paimon Catalog

使用 Gravitino REST API 创建 Hive catalog 和 Paimon catalog。
如果需要传递 Hive 特定的配置（例如 hive-conf-dir），请在 catalog 属性中使用 flink.bypass. 前缀（例如 flink.bypass.hive-conf-dir），这些配置会被转发给 Flink Hive connector。

# 创建 Hive catalog
curl -X POST -H "Accept: application/vnd.gravitino.v1+json" \
  -H "Content-Type: application/json" -d '{
    "name": "hive_catalog",
    "type": "relational",
    "comment": "Hive catalog for Flink streaming",
    "provider": "hive",
    "properties": {
      "metastore.uris": "'"$HIVE_METASTORE_URI"'"
    }
  }' ${GRAVITINO_URI}/api/metalakes/${METALAKE_NAME}/catalogs

# 创建 Paimon catalog（文件系统后端）
curl -X POST -H "Accept: application/vnd.gravitino.v1+json" \
  -H "Content-Type: application/json" -d '{
    "name": "paimon_catalog",
    "type": "relational",
    "comment": "Paimon catalog for Flink streaming",
    "provider": "lakehouse-paimon",
    "properties": {
      "catalog-backend": "filesystem",
      "warehouse": "'"$PAIMON_WAREHOUSE"'"
    }
  }' ${GRAVITINO_URI}/api/metalakes/${METALAKE_NAME}/catalogs

步骤 3：在 Flink 中安装所需的 JAR

将以下 JAR 放入 FLINK_HOME/lib 目录，以便 Flink SQL 能够加载它们：

• gravitino-flink-connector-runtime-1.18_2.12-<version>.jar
• paimon-flink-1.18-<version>.jar
• flink-sql-connector-kafka-<version>.jar
• Flink HiveCatalog 所需的 Hive 依赖（与 Flink-Hive 集成相同）

提示：Kafka SQL connector 不包含在 Flink 二进制发行版中，需要单独添加。

步骤 4：配置 Flink 使用 Gravitino catalog store

编辑 FLINK_HOME/conf/flink-conf.yaml，添加以下配置（请替换为您的实际值）：

table.catalog-store.kind: gravitino
table.catalog-store.gravitino.gravitino.metalake: ${METALAKE_NAME}
table.catalog-store.gravitino.gravitino.uri: ${GRAVITINO_URI}

如果 Flink 正在运行，请重启它，然后确保 Flink 集群可访问：

${FLINK_HOME}/bin/start-cluster.sh
curl -sS http://localhost:8081/overview

如果 curl 返回连接被拒绝，步骤 7 中的 INSERT INTO ... SELECT ... 将会失败，因为 SQL Client 无法向集群提交作业。

步骤 5：在 Hive Catalog 中创建 Kafka Generic Table

Flink 的 HiveCatalog 支持 Hive 兼容表和 generic table。在 HiveCatalog 中，除非您显式设置 'connector' = 'hive' 或使用 Hive dialect，否则 table 默认为 generic table。这里我们创建一个 Kafka generic table，元数据存储在 Hive Metastore 中，而数据由 Flink 从 Kafka 读取。如果您需要 Hive 兼容表，请使用 Hive dialect 或设置 'connector' = 'hive'。

启动 Flink SQL 客户端：

${FLINK_HOME}/bin/sql-client.sh

在 SQL 客户端中执行以下语句：

-- 使用 Gravitino 管理的 Hive catalog
USE CATALOG hive_catalog;

CREATE DATABASE IF NOT EXISTS streaming_db;
USE streaming_db;

-- Kafka 源表，作为 generic table 存储在 Hive catalog 中
CREATE TABLE kafka_events (
  user_id BIGINT,
  item_id BIGINT,
  behavior STRING,
  ts TIMESTAMP_LTZ(3) METADATA FROM 'timestamp',
  WATERMARK FOR ts AS ts - INTERVAL '5' SECOND
) WITH (
  'connector' = 'kafka',
  'topic' = 'user_behavior',
  'properties.bootstrap.servers' = '${KAFKA_BROKERS}', -- 替换为您的 Kafka brokers
  'properties.group.id' = 'gravitino-flink-demo',
  'scan.startup.mode' = 'earliest-offset',
  'format' = 'json',
  'json.ignore-parse-errors' = 'true'
);

关于 generic table 的说明：

• HiveCatalog 支持 Hive 兼容表和 generic table。Hive 兼容表以 Hive 兼容的方式存储，可以从 Hive 中查询。
• Generic table 是 Flink 特有的。Hive 可以在 Hive Metastore 中看到元数据，但通常无法解析它，因此从 Hive 查询是未定义行为。
• 如果您需要使用默认 dialect 的 Hive 兼容表，请设置 'connector' = 'hive'。如果使用 Hive dialect，则不需要 connector 属性。
• 在 Gravitino 中，generic table 的 schema 和分区键存储在 Hive Metastore 的 flink.* 属性中。如果 connector=hive，则该 table 被视为具有原生 Hive schema 的 Hive 兼容表。

步骤 6：创建 Paimon Sink Table

USE CATALOG paimon_catalog;

CREATE DATABASE IF NOT EXISTS streaming_db;
USE streaming_db;

CREATE TABLE paimon_user_behavior (
  user_id BIGINT,
  item_id BIGINT,
  behavior STRING,
  ts TIMESTAMP_LTZ(3)
);

步骤 7：将数据从 Kafka 流式写入 Paimon

SET 'execution.checkpointing.interval' = '10 s';

INSERT INTO paimon_catalog.streaming_db.paimon_user_behavior
SELECT user_id, item_id, behavior, ts
FROM hive_catalog.streaming_db.kafka_events;

如果 Kafka 正在接收 user_behavior 主题的数据，Flink 将持续将其写入 Paimon table。
流式写入 Paimon 需要定期 checkpoint 来提交数据。

代码示例

Kafka 示例消息（JSON 格式）：

{"user_id": 1, "item_id": 1001, "behavior": "click"}
{"user_id": 2, "item_id": 1002, "behavior": "buy"}

故障排除

• Catalog 在 Flink 中不可见：检查 flink-conf.yaml 中的 table.catalog-store.* 配置，并确认 Gravitino 服务器可访问。
• ClassNotFoundException：确保 Gravitino connector、Kafka connector 和 Paimon JAR 已放入 FLINK_HOME/lib 目录。
• java.net.ConnectException: Connection refused（执行 INSERT INTO 时）：Flink SQL 客户端无法访问 JobManager REST 端点（默认 localhost:8081）。使用 ${FLINK_HOME}/bin/start-cluster.sh 启动集群，并通过 curl http://localhost:8081/overview 验证。
• 作业处于 RUNNING 状态但 Paimon 中没有新数据：确保在流式模式下启用了 checkpoint（例如 SET 'execution.checkpointing.interval' = '10 s';），并在 Flink Web UI 或 /jobs/<job-id>/checkpoints 中检查 checkpoint 进度。
• 作业处于 RUNNING 状态但重新运行后预期记录被跳过：Kafka 偏移量由 properties.group.id 跟踪。如果需要重新消费，请使用新的 group id（例如 gravitino-flink-demo-v2）。
• Table 未找到：使用完全限定名称，如 hive_catalog.streaming_db.kafka_events 和 paimon_catalog.streaming_db.paimon_user_behavior。

恭喜

您已成功完成 Gravitino Flink 流式处理教程！

您现在拥有一个功能完整的 Flink 流式处理环境，集成了 Gravitino，包括：

• 配置好的 Gravitino Flink connector，用于统一的 catalog 访问
• 在 Gravitino 中注册的 Hive 和 Paimon catalog，可从 Flink SQL 访问
• 一个可工作的流式管道，从 Kafka 读取数据并写入 Paimon
• 理解 HiveCatalog 中 generic table 与 Hive 兼容表的区别

您的 Flink 环境现在已准备好利用 Gravitino 在流式数据生态系统中进行统一的元数据管理。

延伸阅读

有关更高级的配置和详细文档：

• 查看 Gravitino Flink Connector 文档 了解高级配置选项
• 学习 Apache Flink SQL 了解更多查询模式
• 探索 Apache Paimon with Flink 了解 Paimon 特定功能

下一步

• 探索 Gravitino 的 Iceberg catalog，参见 03-iceberg-catalog/README.md
• 使用 Trino 进行联邦查询，参见 06-trino-query/README.md
• 关注并 star Apache Gravitino 仓库

---

Apache Gravitino 正在快速发展，本文基于最新版本 1.1.0 编写。如果您遇到问题，请参考官方文档或在 GitHub 上提交 issue。
