该文为翻译文总结

https://semiengineering.com/integrating-adas-ivi-socs-using-automotive-ip/

核心趋势：从领域演进到中央集中式架构

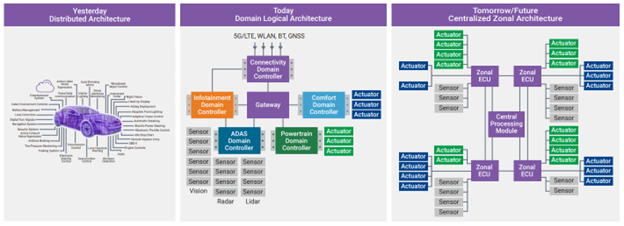

汽车行业正经历从域控架构（Domain Logic）向集中式区域架构（Zonal Architectures）的转型。新架构的核心是中央计算模块，它打破了原有的功能边界，将高级驾驶辅助系统（ADAS）、高度自动驾驶（HAD）、车载信息娱乐系统（IVI）、底盘/车身控制及动力总成整合在少量的超级 SoC（片上系统）中。

集成 ADAS 与 IVI 的核心优势

将安全关键型的 ADAS 功能（如 AEB、LKA）与用户感知型的 IVI 功能（如高分辨率显示、导航）集成在单个 SoC 中，具有显著效益：

• 降低成本与复杂度： 减少 ECU 数量、简化线束并降低系统功耗。

• 新商业模式： 为软件定义汽车（SDV）提供硬件基础，支持 OTA 升级及新功能的动态部署。

• 差异化竞争： 使 OEM 和 Tier 1 供应商能够通过高性能的混合应用平台实现技术领先。

中央计算 SoC 的关键设计挑战与要求

1. 海量传感器数据的传输与处理

• 车载以太网 TSN： 对于雷达、激光雷达等海量数据，采用 10G 以太网并结合 IEEE TSN（时间敏感网络）协议，确保高优先级安全数据包不会被娱乐数据干扰。

• MIPI A-PHY： 针对摄像头产生的大于 10G 的未压缩成像数据，新兴的 MIPI A-PHY 长距离协议正成为中央计算模块的标准物理层接口。

2. 高性能计算与虚拟化

• 并发处理： 集中式 SoC 必须支持多操作系统环境下的实时并发应用，这要求 SoC 具备类似数据中心服务器的虚拟化技术。

• RISC-V 崛起： 为了建立自主可控的计算架构，Quintauris 合资公司（由博世、英飞凌、恩智浦等成立）正全力推动基于 RISC-V 的车规级高性能处理器开发，以支持未来的 SDV 软件栈。

3. AI 算力与异构处理

• 深度学习加速器： 除了路径规划和物体识别，生成式 AI（GenAI）的引入为 IVI 增加了自然语言助手等高负载任务。

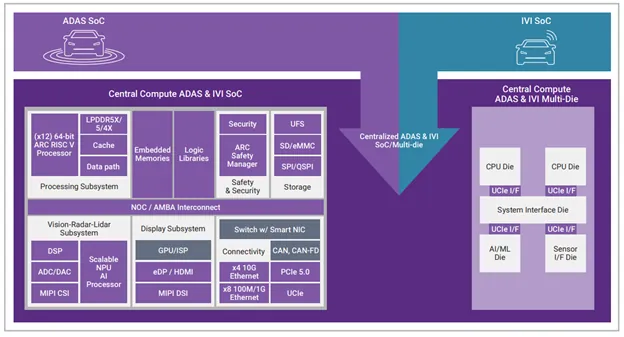

• 异构多核架构： 典型的中央计算 SoC 集成了多达 12 个 64 位应用处理器，并配合独立的功能安全管理器（ISO 26262）和信息安全子系统。

半导体制造与先进封装技术

由于集中式 SoC 集成了极高的计算密度，传统工艺已无法满足需求：

• 先进 FinFET 工艺： 目前主流设计正向车规级 5nm 演进，行业领袖已开始布局 3nm 工艺。

• UCIe 多裸片（Multi-die）方案： 面对良率和成本挑战，基于 UCIe 标准的 Chiplet 方案允许将不同功能的裸片（如 CPU 裸片、AI 加速裸片）进行组合。这种方式提供了极高的产品灵活性，并显著缩短了上市时间。

总结

利用车规级 IP（如 PCI Express、LPDDR5x、MIPI A-PHY、Ethernet TSN 以及 RISC-V 处理器）进行集中式集成，是实现低成本、高性能、高可靠性智能汽车的必经之路。这种高度集成的 SoC 不仅是硬件的提升，更是支撑“软件定义汽车”愿景的物理基石。
