基于FPGA从零手写CPU(1)

        本人工科研二，做一些项目时，只知道调用库函数或者直接用AI生成代码，却完全摸不透 CPU 到底是怎么跑起来的，思来想去，决定逼自己一把 ——从 0 开始，基于 FPGA 手写一个简单的 CPU，目标先实现最基础的 RV32I 架构。想从0开始基于FPGA手写一个简单的CPU，目前想实现RV32I架构，

        我没学过 FPGA 语法，也没系统学过 CPU 设计，所有内容都是靠 AI 辅助 + 查资料一点点梳理的。开这个系列，一是记录自己的学习过程，二是希望能帮到和我一样想搞懂 CPU 底层的新手。

一、RV32I 是什么？

RV32I 是 RISC-V 指令集架构中最基础、最精简、最稳定的整数指令子集，也是整个 RISC-V 体系的 “根”（所有扩展指令如 M/A/F/D/C 都基于它）：

1. RV：RISCV 架构
2. 32：32 位架构
3. I：Integer（基础整数指令集）

它是整个 RISCV 体系的根，所有扩展指令（M/A/F/D/C 等）都基于它扩展。

二、RV32I 的核心特点

1. 32 位架构地址、寄存器、数据通路全部 32 位，逻辑规整，FPGA 实现简单。
2. 只有整数运算不包含乘法、除法、浮点，只做加减、逻辑、移位、跳转、加载存储。模块少、复杂度低，非常适合手写。
3. 指令数量极少RV32I 只有 40 条左右基础指令，远少于 ARM、x86。
4. 指令格式高度统一只有 6 种固定格式，译码器非常好写，这是最适合 FPGA 实现的原因之一。
5. 开源免费无专利、无授权费用，个人、小团队都能自由实现。

三、RV32I 寄存器组织（和 ARM 差别太大了！）

RV32I 包含 32 个 32 位通用寄存器 + 1 个独立 PC 寄存器，和 ARM 架构的核心差异我整理成了新手能懂的版本：

1. 核心寄存器功能（附通俗例子）

2.RV32I vs ARM 核心差异

四、RV32I 8 大类指令

1. 运算指令：add、sub、and、or、xor、sll、srl、sra；
2. 立即数运算指令：addi、andi、ori、xori；
3. 加载指令：lb、lh、lw、lbu、lhu；
4. 存储指令：sb、sh、sw；
5. 分支指令：beq、bne、blt、bge、bltu、bgeu；
6. 跳转指令：jal、jalr；
7. 高位立即数：lui、auipc；
8. 系统指令：ecall、ebreak。

• RV32I CPU 五级流水线执行流程

所有 CPU 的核心运行逻辑都绕不开五级流水线，RV32I 完美适配这套流程，新手也能看懂：

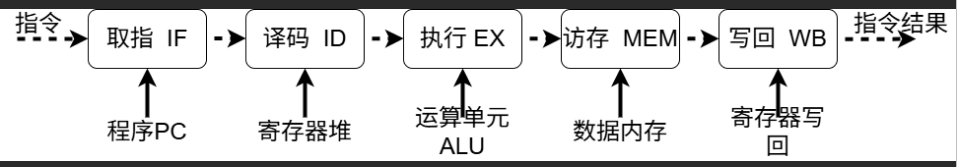

1. 五级流水线结构图

2. 逐阶段通俗解释

1. 取指 IF：PC 给出地址，从指令内存取 32 位指令码（把 “命令” 拿过来）；
2. 译码 ID：拆分指令（操作码 / 寄存器号 / 立即数），读寄存器数据（翻译 “命令”）；
3. 执行 EX：ALU 完成运算（真正 “干活” 的环节）；
4. 访存 MEM：仅加载 / 存储指令访问数据内存（和内存打交道）；
5. 写回 WB：把结果写回寄存器堆（存好结果，指令完成）。

        一句话总结 CPU 执行逻辑：C 语言编译后的二进制文件就是指令集合，CPU 本质是：PC 读取指令 → 译码 → 执行 → 访存 → 写回，循环往复。

六、我的手写 CPU 计划（从 0 到 1）

1. 吃透 RV32I 指令集细节；
2. 设计并实现寄存器堆；
3. 手写 ALU 运算单元；
4. 搭建五级流水线架构；
5. 最终在 FPGA 开发板上跑起来。

后续会每周更新，记录每一步的代码、踩坑、调试过程，新手友好，无废话纯实操。
