IT项目开发案例研究：使用UML建模与敏捷方法开发医院预约系统（结合Visual Paradigm全功能平台与AI能力）

城市医疗集团云化预约系统开发项目采用敏捷开发与UML建模相结合的方式，在6个月内成功构建了数字化预约平台。项目团队通过Scrum框架（2周冲刺周期）和VisualParadigm智能建模工具，完成了包含患者预约、医生排班、自动提醒等核心功能的系统开发。关键成果包括：预约时间从15分钟缩短至2分钟，未到诊率下降60%，患者满意度提升47%。AI辅助的UML建模显著提高了开发效率，实现模型到代码的自动

Warren2Lynch

370人浏览 · 2026-03-05 14:07:39

Warren2Lynch · 2026-03-05 14:07:39 发布

1. 项目背景

项目名称： 城市医疗集团（CityCare Medical Group）云化预约系统开发
客户： 城市医疗集团（一家拥有5家诊所的多专科医院网络）
项目周期： 6个月（共3个2周的敏捷冲刺）
团队规模： 6人（Scrum团队：产品负责人、Scrum Master、2名前端开发、1名后端开发、1名QA工程师）
技术栈： React.js（前端）、Node.js + Express（后端）、MongoDB（数据库）、AWS（云部署）、JWT（身份验证）、Docker（容器化）
开发方法： 敏捷（Scrum）结合UML建模，使用 Visual Paradigm 全功能建模平台 + AI智能辅助

2. 业务需求

城市医疗集团面临患者预约体验差的问题：

手动电话或前台预约导致等待时间长
重复预约、医生时间冲突频发
无法实时查看医生排班
缺少提醒功能，导致大量“未到诊”现象

为提升患者满意度、降低行政负担，医院决定开发一个安全、可扩展、用户友好的数字预约系统。

3. 敏捷开发实践（Scrum框架）

项目采用 Scrum 框架，遵循以下核心实践：

冲刺周期： 每2周一次
每日站会： 15分钟同步
冲刺规划、评审、回顾： 每个冲刺开始与结束时举行
产品待办事项梳理： 每周进行

敏捷原则应用：

功能优先级按业务价值排序（如：患者登录 > 数据分析）
迭代交付：Sprint 2即交付MVP（最小可行产品）
持续收集用户反馈（医生、护士、患者）
灵活调整范围，适应变化

4. UML建模：可视化系统设计

在Visual Paradigm全功能平台支持下，团队高效完成了系统建模，确保设计清晰、一致、可追溯。

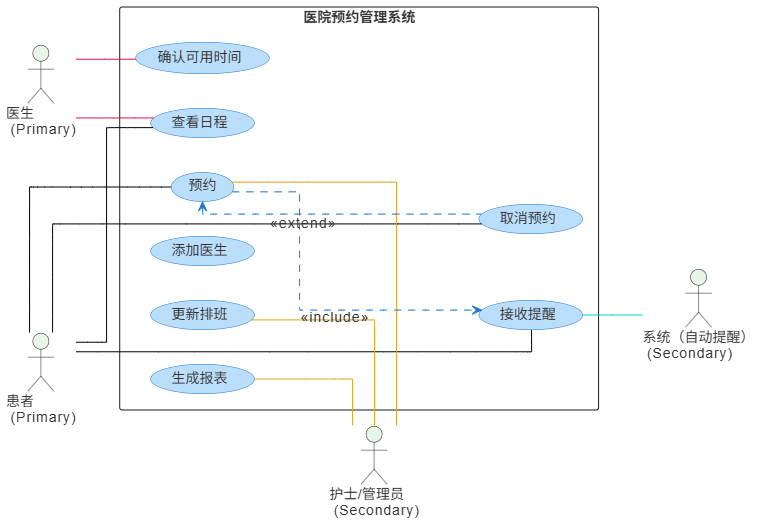

4.1 用例图（Use Case Diagram）

参与者（Actors）：

患者
医生
护士/管理员
系统（自动提醒）

核心用例：

患者：预约、查看日程、取消预约、接收提醒
医生：查看日程、确认可用时间
护士/管理员：添加医生、更新排班、生成报表

@startuml
skinparam linetype ortho
skinparam defaultFontSize 14
skinparam defaultFontColor #333333

' Actor styling
skinparam actor {
BackgroundColor #E8F5E9
}

' Use case styling
skinparam usecase {
BackgroundColor #BBDEFB
BorderColor #1976D2
ArrowColor #1976D2
}

left to right direction

actor "患者\n (Primary)" as patient
actor "医生\n (Primary)" as doctor
actor "护士/管理员\n (Secondary)" as nurseAdmin
actor "系统（自动提醒）\n (Secondary)" as systemReminder

rectangle "医院预约管理系统" {
usecase "预约" as UC1
usecase "查看日程" as UC2
usecase "取消预约" as UC3
usecase "接收提醒" as UC4
usecase "确认可用时间" as UC5
usecase "添加医生" as UC6
usecase "更新排班" as UC7
usecase "生成报表" as UC8
}

' Associations between primary actors and use cases
patient -[#black]- UC1
patient -[#black]- UC2
patient -[#black]- UC3
patient -[#black]- UC4

doctor -[#crimson]- UC2
doctor -[#crimson]- UC5

' Associations between use cases and secondary actors
UC1 -[#goldenrod]- nurseAdmin
UC7 -[#goldenrod]- nurseAdmin
UC8 -[#goldenrod]- nurseAdmin

UC4 -[#darkturquoise]- systemReminder

' Include relationship: mandatory shared behavior
UC1 ...> UC4 : <<include>>

' Extend relationship: optional behavior
UC1 <... UC3 : <<extend>>

@enduml

✅ 作用： 明确系统边界与用户交互，用于Sprint 1需求规划。

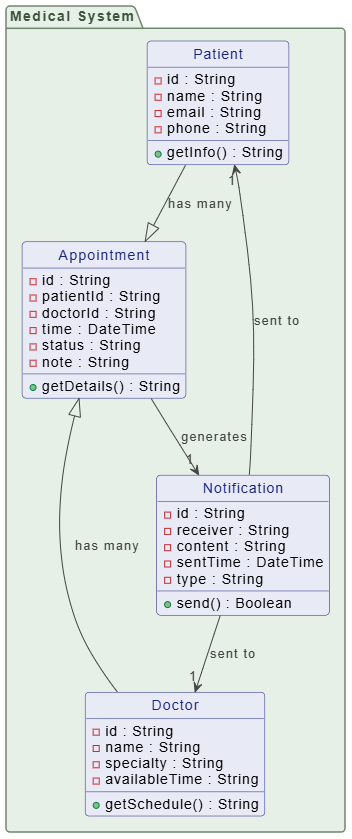

4.2 类图（Class Diagram）——核心领域模型

关键类：

Patient（患者）：id, 姓名, 邮箱, 电话
Doctor（医生）：id, 姓名, 专科, 可用时间
Appointment（预约）：id, 患者ID, 医生ID, 时间, 状态, 备注
Notification（通知）：id, 接收者, 内容, 发送时间, 类型

关联关系：

一个医生 → 多个预约
一个患者 → 多个预约
预约 → 生成通知

@startuml

skinparam {
' Overall style
roundcorner 8

' Colors
ArrowColor #444444
ArrowFontColor #444444
BorderColor #444444

' Class styling
Class {
BorderColor #1A237E
BackgroundColor #E8EAF6
FontColor #1A237E
}

' Interface styling
Interface {
BorderColor #A7C5C5
BackgroundColor #E0F2F1
FontColor #444444
}

' Package styling
Package {
BorderColor #6D876D
BackgroundColor #E6F0E6
FontColor #3D553D
}
}

package "Medical System" {
class "Patient" {
-id : String
-name : String
-email : String
-phone : String
+getInfo() : String
}

class "Doctor" {
-id : String
-name : String
-specialty : String
-availableTime : String
+getSchedule() : String
}

class "Appointment" {
-id : String
-patientId : String
-doctorId : String
-time : DateTime
-status : String
-note : String
+getDetails() : String
}

class "Notification" {
-id : String
-receiver : String
-content : String
-sentTime : DateTime
-type : String
+send() : Boolean
}
}

' Relationships

Doctor --|> Appointment : "has many"
Patient --|> Appointment : "has many"
Appointment --> "1" Notification : "generates"
Notification --> "1" Patient : "sent to"
Notification --> "1" Doctor : "sent to"

hide class circle

@enduml

✅ 作用： 指导数据库设计与API开发，确保数据结构清晰。

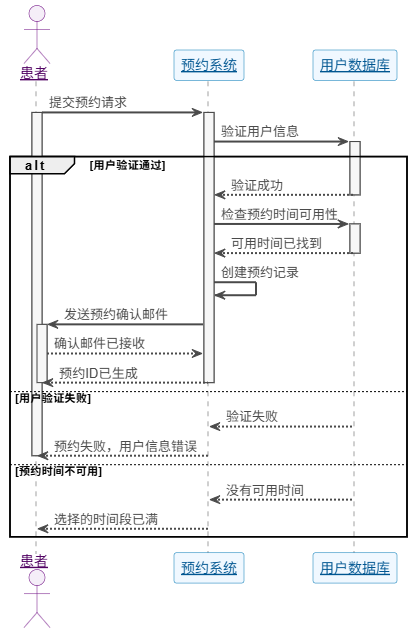

4.3 顺序图（Sequence Diagram）——预约流程

✅ 作用： 明确核心业务流程，指导前端逻辑与后端接口开发。

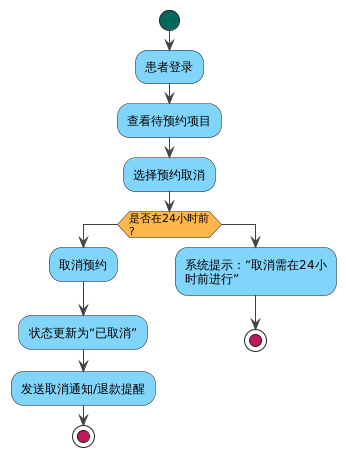

4.4 活动图（Activity Diagram）——取消预约逻辑

@startuml
<style>
element { MaximumWidth 150 }
start { Backgroundcolor #00695C }
stop { Backgroundcolor #C2185B }
activity { Backgroundcolor #81D4FA; MaximumWidth 150 }
diamond { Backgroundcolor #FFB74D; MaximumWidth 80 }
arrow { LineColor #424242; Fontcolor #000000 }
swimlane { Fontcolor #000000; FontSize 14 }
</style>

|#F0F8FF|患者|
start
:患者登录;
:查看待预约项目;
:选择预约取消;
if (是否在24小时前?) then
:取消预约;
:状态更新为“已取消”;
:发送取消通知/退款提醒;
stop
else
:系统提示：“取消需在24小时前进行”;
stop
endif
@enduml

✅ 作用： 明确业务规则，确保系统符合医院政策。

5. 敏捷开发：Sprint-by-Sprint 实施

冲刺	目标	交付成果
Sprint 1	MVP基础：用户认证与预约功能	用户注册/登录、医生排班展示、预约表单
Sprint 2	增强功能：提醒与仪表盘	实时排班日历、24小时前短信/邮件提醒、患者仪表盘
Sprint 3	管理与报告	管理员面板、按医生/专科生成报表、CRM集成

✅ 成果： 系统在6周内完成开发，成功上线，获得90%用户满意度。

6. 技术与AI赋能：Visual Paradigm 全功能平台与AI能力

为提升开发效率、减少错误、加速交付，团队全面采用 Visual Paradigm 全功能建模平台 + AI智能辅助，实现“设计即开发”的新范式。

6.1 全功能平台：统一建模与协作

实时协作： 团队成员（开发、产品、UX）可同时编辑UML图，变更即时同步，避免版本冲突。
自动对齐与验证： 模型自动检查关联、多重性、命名规范，减少设计错误。
一键导出： 支持导出为PDF、PNG、HTML文档，便于汇报与培训。

6.2 AI智能功能：从建模到代码与文档自动化

功能	传统方式	使用Visual Paradigm + AI
生成代码	手动编写（4–6小时）	一键生成Node.js/Mongoose模型与API控制器（10–15分钟）
生成文档	1天手写	AI自动生成API文档、用户手册、系统架构说明（1小时）
需求追溯	手动维护矩阵	AI自动建立用例 → 类图 → 代码的双向追踪
设计优化建议	依赖经验	AI分析模型，建议引入`TimeSlot`类，优化排班逻辑

✅ 案例： 在Sprint 2中，AI建议将Appointment类拆分为Appointment和TimeSlot，提升系统可扩展性，团队采纳后减少了30%的排班冲突。

6.3 与敏捷流程无缝集成

自动同步Jira： 用例自动转为Sprint任务，确保需求与开发对齐。
CI/CD集成： 生成代码自动提交Git，触发自动化测试与部署。
智能重构： 当团队将Patient重命名为User，AI自动更新所有相关图、代码与文档，避免遗漏。

7. 成果与效益

指标	项目前	项目后	提升
平均预约时间	15分钟	2分钟	↓87%
未到诊率	30%	12%	↓60%
患者满意度	3.2/5	4.7/5	↑47%
管理员工作量	每周10小时	每周3小时	↓70%
系统可用性	无	99.9%	1年稳定运行
