用例图里的“include”和“extend”：让你的系统设计又清晰又省力的小魔法
摘要：UML用例图中的«include»和«extend»关系能有效简化系统设计，前者表示必需功能（如取款必须验证身份），后者表示可选扩展（如结账时可使用优惠券）。使用VisualParadigm工具可以智能分析关系、自动优化图形，帮助团队提高需求分析效率，减少重复工作，实现代码复用。通过合理运用这两种关系和AI辅助功能，可以使用例图更清晰，开发流程更高效，显著提升团队协作质量。（149字）
在画用例图的时候，很多小伙伴一看到一堆用例就头大：功能重复写来写去，特殊情况又塞得到处都是，图越画越乱……别担心！UML 里有两个超级好用的小关系——«include»（包含）和 «extend»（扩展），它们就像乐高积木的“必备件”和“可选装饰”，帮你把系统拆得干净、复用得爽快。
配上现在超好用的 Visual Paradigm（简称 VP），再加上它越来越聪明的 AI 小助手，画图、改图、分析关系都变得像玩一样简单。今天我们就来聊聊这两个关系到底是怎么回事，它们能给项目带来什么惊喜，以及怎么用 VP 把它们玩得溜溜的～

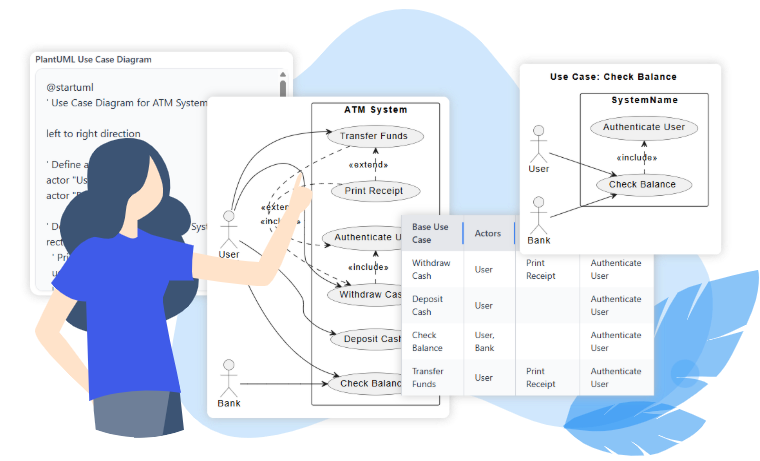

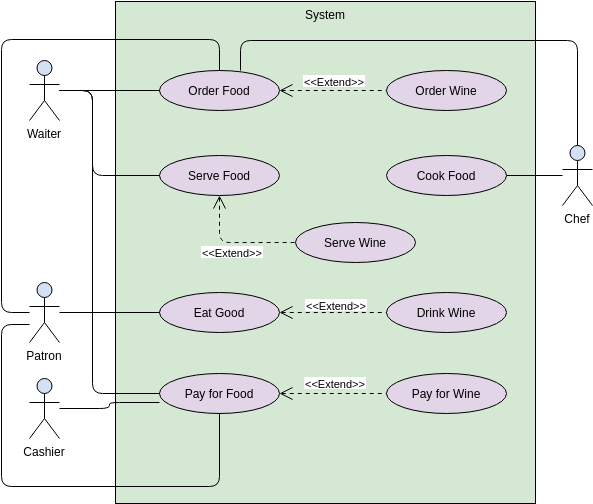

（图片来自 Visual Paradigm，经典的 include & extend 示例，一眼就能看懂～）
一、简单说说它们俩是谁
«include»（包含）： “必须一起干活的小伙伴” → 基础用例少了它就玩不转，一定要包含进来。 生活比喻：就像你做蛋炒饭，炒饭（基础用例）必须包含“打鸡蛋”（被包含用例），不打鸡蛋那还能叫蛋炒饭吗？ 箭头方向：从基础用例 → 被包含用例（虚线箭头 + «include»） 经典例子：ATM“取钱”一定得先“验证身份”，所以“取钱”包含“验证身份”。
«extend»（扩展）： “看情况才上场的特别嘉宾” → 基础用例本身已经完整，能独立跑通；但在某些特殊场景下，可以插入额外玩法。 生活比喻：你点外卖（基础用例），正常下单就行；但“要不要加份鸡翅？”（扩展用例）只有你想加的时候才出现。 箭头方向：从扩展用例 → 基础用例（虚线箭头 + «extend»），而且基础用例里要标清楚“扩展点”（比如“如果点了优惠券”）。 经典例子：网购“结账”本身就ok，但“使用优惠券”只在你输入码的时候才跳出来。
一句话总结区别：
- include = “必须有，不然不行”
- extend = “有更好，没有也行”
二、它们怎么让整个项目变轻松？
用好了这两个关系，整个开发过程都会偷偷变快～
| 阶段 | include & extend 带来的小福利 | Visual Paradigm 的加速魔法 |
|---|---|---|
| 需求分析 | 早早找出公共部分和可选部分，避免后面反复改 | AI 一键分析需求文字，自动建议哪里该用 include、哪里该 extend，省70%时间！ |
| 设计架构 | include → 共享服务；extend → 可插拔模块 | 自动 traceability 矩阵，用例直接连到类图、时序图、代码桩 |
| 写代码 | 少写重复代码，条件分支也更清晰 | 流程编辑器里直接引用 include 用例，guard条件一目了然 |
| 测试 & 维护 | 改一个公共用例，所有地方都同步更新；回归测试超省力 | “Extend & Include Analyzer”一键生成关系表 + 聚焦子图，改动影响秒看清 |
三、好在哪里？容易踩哪里？VP 怎么救场？
超赞的地方
- 复用爽翻天：同一个“登录验证”写一次，到处 include，改bug只改一处。
- 核心干净：基础用例保持简单稳定，扩展功能随便加不影响主流程。
- 沟通顺畅：产品、开发、测试一看图就懂“这个是必做的，那个是加分项”。
容易踩坑的地方 & VP 暖心救场
| 常见坑 | 会发生什么 | VP 怎么温柔提醒你 |
|---|---|---|
| 拆太碎（spaghetti） | 用例多到眼花，维护成噩梦 | AI 校验 + 验证规则，自动标红不合理拆分 |
| 关系方向搞反 | 箭头画错，整个逻辑乱套 | Resource Catalog 自动给你正确方向和标签 |
| 扩展点没写 | extend 关系无效，别人看不懂 | 双击基础用例自动弹出扩展点编辑框 |
| 图太复杂看花眼 | 十几二十个用例互相指来指去 | Analyzer 一键生成关系汇总表 + 独立子视图 |
| 文档写到手酸 | 手动整理扩展点、关系表好累 | 自动生成报告、Word/PDF，图表+表格全都有 |
四、最舒服的画图小流程（VP 版）
- 先随便拖几个主角和主要用例，搭个草稿。
- 鼠标悬停在用例上，弹出 Resource Catalog → 选 “Include → Use Case” 或 “Extend → Use Case”，箭头自动正确画好～（extend 还会帮你插入扩展点占位）
- 双击基础用例，写写扩展点和守卫条件（比如“优惠券有效时”）。
- 觉得差不多了？点一下 AI 用例图精炼工具 或直接问 AI 小助手：“帮我优化一下关系”，它会智能建议、自动调整，秒变专业范儿。
- 图复杂了？跑 Extend & Include Analyzer，瞬间得到：关系一览表 + 每个基础用例的专注小图 + 还能导出 PlantUML 代码给 git 存档。
- 最后生成报告、分享给团队，线上协作改动实时同步，超级适合现在敏捷迭代～
五、小结：让设计变简单，才是真的高级
«include» 和 «extend» 不是 UML 用来装门面的符号，它们其实是帮你“少写代码、多复用、改动不慌”的秘密武器。
而当你把它们交给 Visual Paradigm，再加上越来越懂你的 AI 助手，这个过程就从“苦哈哈画图”变成了“愉快地搭乐高”。很多团队用下来都说：需求对齐快了，重做少了，开发和测试吵架也少了，真的香！
想自己试试？可以戳这些 Visual Paradigm 的资源（都有中文版或很容易看懂）：
来吧，打开 VP，画一张干净又漂亮的用例图，感受一下“原来设计可以这么舒服”～ 你一定可以的！加油呀😊
