本章主要介绍 绘图工具的使用方法 和 基本几何形体的 作图方法，帮助大家熟练掌握常见几何形体的作图方法，保证绘图质量，提高绘图速度。

绘图工具和仪器的使用方法

绘制图样需使用一定的绘图工具和仪器，正确使用绘图工具和仪器，对提高绘图速度和绘图质量起着决定性的作用。
常用的绘图工具和仪器有 图板、丁字尺、三角板、分规、圆规、比例尺、曲线板 等。

1、图板和丁字尺

（1）图板

绘图时，图纸要固定在图板上，所以图板的表面要平整光洁，其左侧的边为导向边，必须平直。

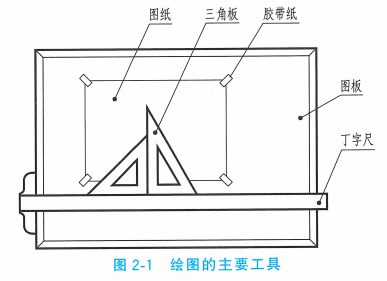

常用的图板按其大小有0号、1号、2号等规格，可根据需要选用，如图2-1所示。

（2）丁字尺

丁字尺由尺头和尺身组成，尺头的内侧边和尺身的上边为工作边。

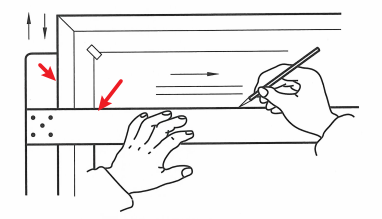

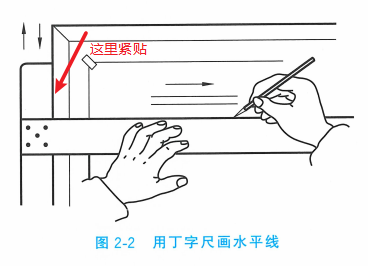

使用时必须使尺头的内侧边紧贴图板的左侧导向边，上下移动丁字尺，沿尺身工作边自左至右画出不同位置的水平线，如图2-2所示。

2、三角板

一副三角板有45角和60°角两块，它们与丁字尺配合使用，

自下而上画出不同位置的垂直线[图2-3（a）]；

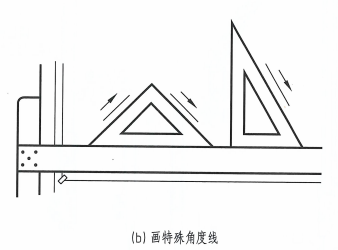

一些特殊角度线[图2-3（b）]。

用两块三角板配合可画出30°、45°、60。和其他15°倍角的斜线（15,30,45度角差或和），如图2-3所示。

3、分规和圆规

（1）分规

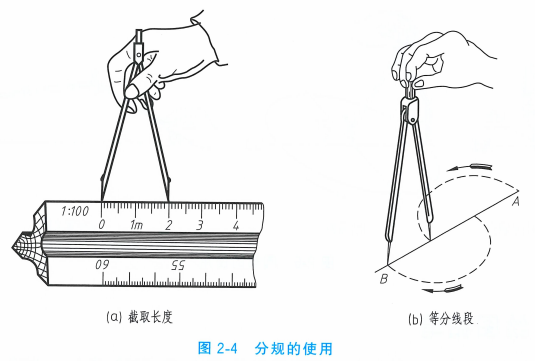

分规用来量取线段长度或等分线段。分规的两个针尖应平齐，如图2-4所示。

（2）圆规

【圆规作用】圆规是用来画圆和圆弧的工具。

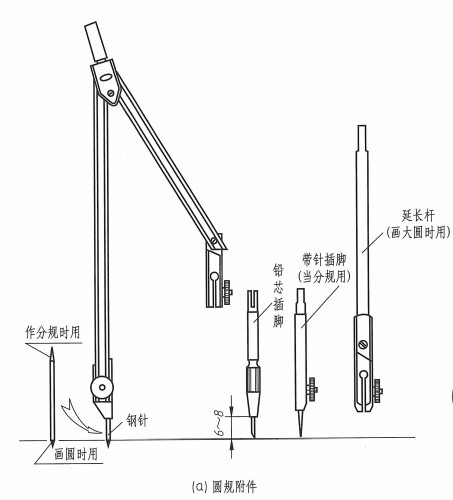

【圆规工具部件】圆规的活动腿上可以更换插脚，如铅芯插脚、带针插脚、延长杆等，如图2-5（a）所示。

【要求-垂直&平齐】

画图时，使钢针和铅芯都垂直于纸面，钢针的台阶与铅芯尖应平齐。

（上图，垂直，平齐）

【要求-铅锌】

在画粗实线圆时，圆规针脚用2B或B铅芯（比画粗直线的铅芯软一号），并磨成矩形；

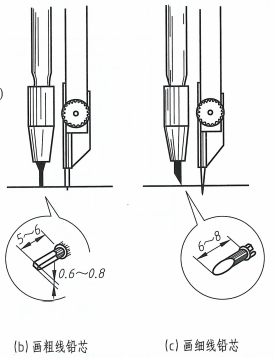

画细线圆时，用H或HB铅芯并磨成斜角；如图2-5（b）和图2-5（c）所示。

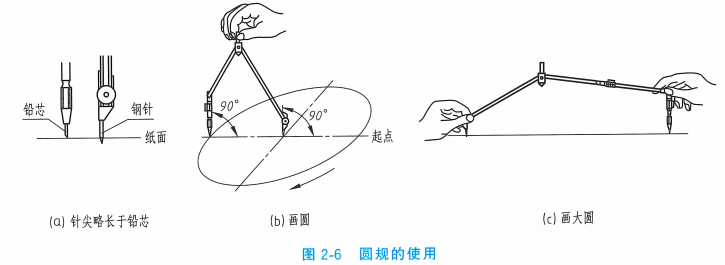

【绘制大圆】画大直径圆时，圆规的针脚和铅芯脚均应保持与纸面垂直。画圆应匀速旋转、用力均匀、稍向前倾斜，画法如图2-6（a）~（c）所示。

4、绘图铅笔

绘图铅笔的铅芯有软、硬之分，分别以标号“B”和“H”表示，

“B”前的数字越大，铅芯越软，画出的图线越黑；

“H”前的数字越大，铅芯越硬，则画出的图线越淡。

标号“HB”表示铅芯软硬适中。

绘图时，一般需准备一下几种铅笔：

• B或HB —— 加深粗实线；
• HB或H —— 写字或画箭头；
• H或2H —— 画底稿或细线类图线；
• B或2B —— 加深粗实线圆或圆弧。

画底稿线、细线和写字的铅笔，铅芯头部应修磨成锥状，如图2-7（a）所示；

加深粗实线的铅芯头部应修磨成矩形，如图2-7（b）所示。

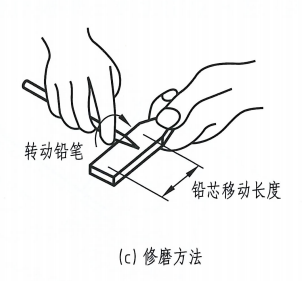

铅芯的修磨方法如图2-7（c）所示。

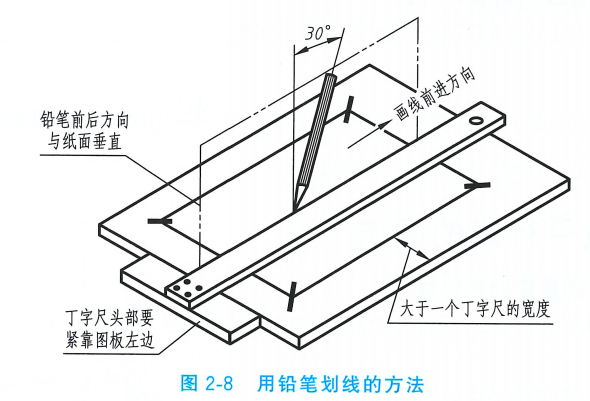

【铅笔画线方法】画线时，铅笔在前后方向应与纸面垂直，而且向画线前进方向倾斜约30°，如图2-8所示。当画粗实线时，因用力较大，倾斜角度可小一些。画线时用力要均匀，匀速前进。

5其它绘图工具

在绘图时，除了上述工具之外，还需要准备铅笔刀、橡皮、固定图纸用的胶带纸、擦图片（修改图线时用它遮住不需要擦去的部分）、砂纸（磨铅笔用）以及清除图面上橡皮屑的小刷等。
