🏢 假如Spring是一个集团公司：一张图看懂Spring架构（附：初学者系统化学习路线）

看完这篇，你面试被问"Spring架构"时，脑子里浮现的不是枯燥的模块名，而是一家活生生的公司；学习路线也从此清晰，不再迷茫。

第一部分：Spring架构的"公司化"解读

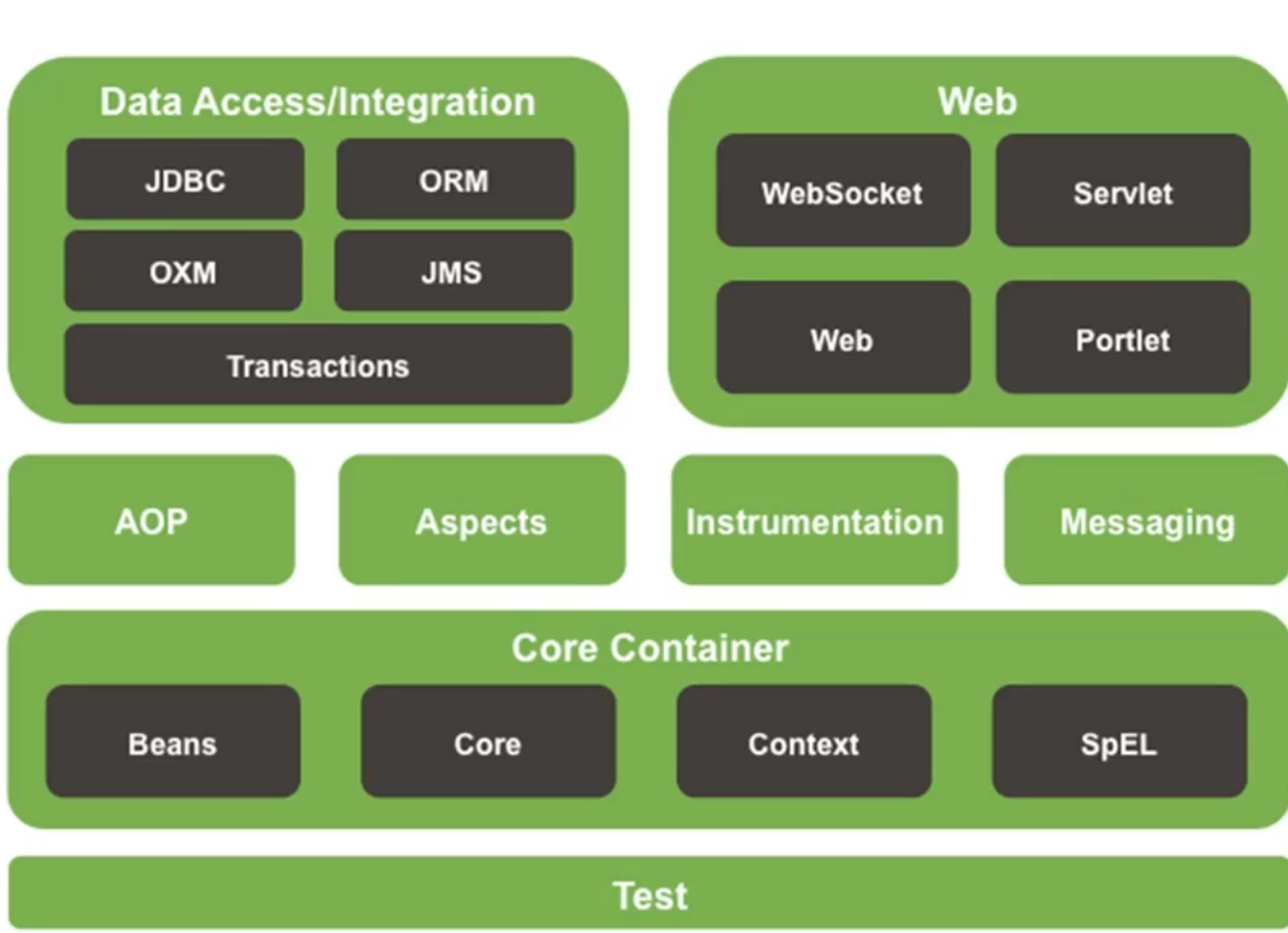

先看这张经典的Spring架构图：
在这里插入图片描述

密密麻麻的模块，初学者一看就头大：Core、AOP、DAO、ORM、Web…这些到底什么关系？

别急，我们把Spring想象成一家大型集团公司，每个模块都是一个部门。这样一比喻，豁然开朗！

一、董事会：Core Container（核心容器）

公司角色：董事会 + 人力资源部

Core Container由四个"高管"组成：

Beans：HR主管，管理所有员工（Bean）的"档案"和"生命周期"
Core：董事长，掌握核心技术（IoC、DI），制定公司基本法
Context：行政部，为员工提供工作环境（运行时环境）
SpEL：翻译官，负责内部沟通（表达式语言）

为什么说它是董事会？因为所有部门都要向它汇报！没有Core Container，其他模块就像没有总部的分公司，各自为政。

核心业务：控制反转（IoC）——以前你要亲自招人（new对象），现在只需告诉HR需要什么人，HR给你安排好送上门（依赖注入）。这是Spring的立身之本。

二、合规与监察部：AOP（面向切面编程）

公司角色：内审部 + 监察部

这个部门不直接创造业务价值，但每个业务部门都离不开它：

记录所有部门的操作日志（日志记录）
检查每笔交易是否合规（事务管理）
验证员工权限（安全检查）
统计部门绩效（性能监控）

这就是AOP的精髓：把横跨多个部门的公共职能抽离出来，统一管理。

就像公司规定：所有部门报销必须经过财务审批。你不需要在每个部门设一个财务岗，只需要财务部统一处理——这就是"切面"！

三、生产制造部：Data Access/Integration（数据访问/集成）

公司角色：生产车间 + 仓储物流

公司要盈利，得有产品（数据）啊！这个部门负责：

JDBC：生产线，直接操作原材料（数据库）
ORM：自动化流水线，把原材料加工成成品（对象关系映射，如Hibernate、MyBatis）
OXM：包装车间，把成品打包成标准箱（对象XML映射）
JMS：物流配送，把产品发给客户（消息服务）
Transactions：质量检测，确保生产不出次品（事务管理）

亮点：Spring不自己生产，而是整合了最好的生产线——Hibernate、MyBatis、JPA都可以接入。这就是"拿来主义"，谁好用用谁！

四、市场营销部：Web（Web开发）

公司角色：市场部 + 销售部 + 客服部

产品生产出来了，怎么卖出去？Web部门负责所有对外接口：

Servlet：门店前台（传统MVC）
WebSocket：在线客服（实时双向通信）
Web：市场推广（基础Web支持）
Portlet：展会摊位（门户组件）

其中Spring MVC就是销售精英，客户（浏览器）来了，它负责接待、引导、成交。它采用前端控制器模式，所有的请求先经过DispatcherServlet这个"大堂经理"，再由他分派给具体的"业务员"（Controller）。

五、研发中心：Aspects & Instrumentation

公司角色：研发部 + 实验室

Aspects：是AOP思想的具体实现团队，把理论落地成代码
Instrumentation：是实验室，能在程序运行时动态修改代码——就像给飞行的飞机换引擎，够刺激吧！

六、质检部：Test（测试）

公司角色：品控部

产品出厂前必须经过严格测试。Spring整合JUnit，提供单元测试和集成测试支持，确保每个模块都质量过硬。

一张图总结：Spring组织架构图

┌───────────────────────────────────────────────┐
│                 核心容器（Core Container）       │
│  ┌───────┐  ┌──────┐  ┌───────┐  ┌─────────┐    │
│  │ Beans │  │ Core │  │Context│  │  SpEL   │    │
│  └───────┘  └──────┘  └───────┘  └─────────┘    │
└───────────────────────────────────────────────┘
                        │
        ┌───────────────┼───────────────┐
        ▼               ▼               ▼
┌─────────────┐  ┌─────────────┐  ┌─────────────┐
│  AOP模块    │  │ 数据访问    │  │ Web开发     │
│  ┌───────┐  │  │ ┌───────┐  │  │ ┌───────┐  │
│  │切面编程│  │  │ │ JDBC  │  │  │ │Servlet│  │
│  └───────┘  │  │ │ ORM   │  │  │ │WebSocket│  │
│             │  │ │ OXM   │  │  │ │ Web    │  │
│             │  │ │ JMS   │  │  │ │Portlet │  │
│             │  │ │ 事务  │  │  │ │SpringMVC│  │
└─────────────┘  └─────────────┘  └─────────────┘
        │               │               │
        └───────────────┼───────────────┘
                        ▼
               ┌─────────────────┐
               │     测试模块     │
               └─────────────────┘

第二部分：初学者的系统化学习路线

了解了Spring的"组织架构"，接下来我们规划一条从入门到精通的技术进阶路线。根据行业最佳实践和学习平台的数据，建议按以下四个阶段循序渐进：

阶段一：入门——理解核心思想，会做基础配置

目标：理解IoC和AOP两大核心理念，能够使用Spring进行基本的Bean管理。

学习重点	核心内容	实践建议
IoC容器与DI	控制反转、依赖注入思想；Bean的声明与装配	对比传统JavaEE（手动new对象）与Spring方式，体会解耦的好处
配置方式	XML配置、注解配置（@Component系列）、Java Config（@Configuration）	至少动手实现一种配置方式下的Bean管理
AOP基础	切面、通知、切点表达式；JDK动态代理与CGLIB	实现一个简单的日志切面或性能监控切面

推荐学习资源：

动力节点Spring6教程（001-069集，覆盖IoC/DI基础）
《Spring实战》（入门部分）

预期耗时：2-3周

检验标准：能独立搭建一个基于Spring的简单项目，完成Bean的配置和获取；能说出为什么要用Spring而不是直接new对象。

阶段二：中级——深入原理，掌握Web开发与数据访问

目标：理解Spring核心模块的底层原理，掌握Spring MVC和Spring与持久层框架的整合。

学习重点	核心内容	实践建议
Bean生命周期	实例化、属性赋值、初始化、销毁完整流程；Bean后处理器	实现一个`BeanPostProcessor`，观察每个Bean的创建过程
循环依赖解决	三级缓存机制；为什么构造器注入无法解决循环依赖	手动画出三级缓存的工作流程图
Spring MVC	DispatcherServlet工作流程；控制器、视图解析器、拦截器	实现一个RESTful API，包含参数校验和统一异常处理
数据访问	JdbcTemplate；与MyBatis整合；声明式事务（@Transactional）	完成一个包含CRUD和事务管理的业务模块

推荐学习资源：

预期耗时：1-2个月

检验标准：能解释Bean的完整生命周期；能处理常见的循环依赖问题；能独立开发包含控制层、业务层、持久层的完整Web模块。

阶段三：高级——掌握Spring Boot，迈向微服务

目标：从Spring过渡到Spring Boot，理解自动配置原理，具备微服务开发能力。

学习重点	核心内容	实践建议
Spring Boot	自动配置原理（@EnableAutoConfiguration）；起步依赖；配置文件体系	自定义一个Starter，封装通用功能（如日志记录）
条件注解	@Conditional系列注解的工作原理	分析Spring Boot源码中条件注解的应用场景
微服务核心	服务发现（Eureka）、网关（Gateway）、配置中心（Config）	搭建一个包含2-3个微服务的简单系统
分布式事务	Saga模式、TCC、可靠消息最终一致性	了解不同模式的适用场景，不一定要全部实现

推荐学习资源：

预期耗时：2-3个月

检验标准：能解释Spring Boot的启动过程和自动配置原理；能使用Spring Cloud组件搭建基础微服务架构。

阶段四：专家——源码研究与架构设计

目标：阅读核心源码，理解设计模式应用，具备框架扩展能力。

学习重点	核心内容	实践建议
IoC容器源码	`ApplicationContext`刷新过程；`BeanFactory`的`getBean()`流程	调试跟踪一次Bean的创建过程
事务源码	`@Transactional`的拦截器链；事务传播行为的实现	分析不同传播行为的代码实现差异
MVC源码	`DispatcherServlet`的请求处理流程；`HandlerMapping`和`HandlerAdapter`	自定义一个`HandlerMapping`实现特殊路由
设计模式	Spring中23种设计模式的应用（工厂、模板、策略、观察者等）	整理Spring中至少10种设计模式的典型应用场景

推荐学习资源：

《Spring源码深度解析》
黑马程序员Spring进阶课程源码分析部分

预期耗时：3-6个月（可长期持续）

检验标准：能独立分析并解释某个Spring功能模块的实现原理；能为开源社区贡献代码或撰写高质量的技术源码分析文章。

核心学习建议

建立知识框架，再填充细节：先对照本文第一部分的"公司架构图"建立整体认知，再按路线逐个击破。
理论与实践结合：每学一个概念，立即动手写demo。例如学完AOP，就实现一个实际切面。
重视官方文档：Spring官方文档是最权威的信息源，遇到问题时优先查阅。
避免过早陷入源码：至少达到阶段二水平后再开始源码阅读，否则容易迷失在细节中。
坚持输出：写博客、画思维导图、做技术分享，输出是最好的输入。

技术路线全景图



┌─────────────────────────────────────────────────────────────────────┐
│                        Spring学习路线全景图                          │
├─────────────┬─────────────────┬─────────────────┬─────────────────┤
│   阶段一     │     阶段二       │     阶段三       │     阶段四       │
│   (入门)     │    (中级)        │    (高级)        │    (专家)       │
├─────────────┼─────────────────┼─────────────────┼─────────────────┤
│ IoC/DI基础  │ Bean生命周期     │ Spring Boot     │ IoC容器源码     │
│ XML/注解配置│ 循环依赖         │ 自动配置原理     │ 事务源码        │
│ AOP基础概念 │ Spring MVC       │ 条件注解        │ MVC源码         │
│ 简单项目    │ 整合MyBatis      │ 微服务组件      │ 设计模式分析    │
│             │ 声明式事务       │ 分布式事务      │ 自定义扩展      │
└─────────────┴─────────────────┴─────────────────┴─────────────────┘
