利用钓鱼的案例深刻理解五大IO模型

在深入解析之前，我们需要明确，对于钓鱼（IO），只有两个动作：

• **等鱼上钩：**等待数据从网络到网卡，并拷贝到内核的缓冲区
• 拉鱼上岸： 将数据从内核空间缓冲区拷贝到用户空间缓冲区

那什么是高效的IO呢？受到硬件限制，任何通信场景都会有效率上限

要提高钓鱼的效率，就是减少等鱼上钩的比重

同理，要提高IO效率，就是减少IO中的等待比重

高效的IO：单位事件内，等待的比重越低，IO效率就越高！

阻塞IO

• 场景： 你拿着一根鱼竿坐在岸边，死死盯着鱼漂，鱼不上钩你什么都不干，任何事情都影响不了你
• 痛点： 一个进程只能盯着一个Socket（一根鱼竿），想接一万个客户端，就得开一万个进程。OS在几万个进程之间做上下文切换的开销，直接会把服务器卡死

代码片段：

// 进程在这里卡死，直到有数据出现
ssize_t n = ::recv(sockfd, buffer, sizeof(buffer), 0);

非阻塞轮询IO

• 场景： 你把鱼漂放好，看一眼鱼漂有没有动静，没动静就去打游戏，又继续检测，循环往复不断
• 技术演进： 设置O_NONBLOCK，底层调用如果没有数据会立刻返回一个错误码EAGAIN，进程不会卡死
• 痛点： ** 这种while循环被称为忙轮询**，没有数据容易造成CPU空转，占用CPU资源

通过socket()或open()拿到一个文件描述符后，这个文件的属性在创建时就定死了（默认是阻塞的），在程序运行期间，想要改变文件的性质，很难做到

Linux提供了fcntl函数实现了在不重新打开文件的前提下，直接深入内核去修改一个已有fd的属性

#include <sys/type.h>
#include <fcntl.h>

int fcntl(int fd, int op, .../* arg */);

一下是函数的五种功能：

• 复制一个现有的描述符：F_DUPFD
• 获得/设置文件描述符标记：F_GETFD/F_SETFD
• 获得/设置文件状态标记：F_GETFL/F_SETFL
• 获得/设置异步IO所有权：F_GETTOWN/F_SETOWN
• 获得/设置记录锁：F_GETLK,F_SETLK/F_SETLKW

我们用第三种功能，把一个文件描述符设为非阻塞：

void SetNonBlock(int fd){
    // 1. 获得文件描述符
    int fl = ::fcntl(fd, F_GETFL);
    if(fl < 0){
        perror("fcntl err\n");
        return;
    }
    // 2. 设置非阻塞
    ::fcntl(fd, F_SETFL, fl | O_NONBLOCK);
}

核心代码片段：

::fcntl(sockfd, F_SETFL, fl | O_NONBLOCK);
while(true) {
    ssize_t n = recv(sockefd, buf, sizeof(buf), 0);
    if (n < 0 && errno == EAGAIN) {
        // 鱼没来，干点别的，然后马上回来继续看
        continue;
    }
    // 鱼来了，拉鱼上岸（此时拷贝过程仍是阻塞的）
    break;
}

IO多路转接

• 场景： 你承包了一个鱼塘，摆了一万根鱼竿，雇佣了一个眼观六路的大手子（epoll），你只管去睡觉，大手子帮你盯着。只要有任何一根鱼竿有鱼咬钩，大手子就叫醒你，并精确告诉你“第8766号鱼竿有鱼”，你过去拉鱼上岸。
• 技术演进： OS提供了专门的系统调用，帮我们在内核态检测海量的文件描述符

注意：别被多路转接的名字骗了，这个过程是同步的！

记住我们在定义里的两个阶段：

1. 等鱼上钩（数据到内核缓冲区）
2. 拉鱼上岸（数据从内核拷贝到用户空间）

多路复用（epoll）确实解决了第 1 阶段的痛点，让一个进程能等一万条鱼。但是，当大手子告诉你“有鱼了”之后，去调用 recv() 把数据从内核态复制出来时，调用 recv() 的这个进程在这个复制期间是阻塞的！ 只要有阻塞，按照 POSIX 标准，它就是同步 I/O

核心代码片段：

// 1. 告诉大手子你要监控哪些鱼竿
epoll_ctl(epfd, EPOLL_CTL_ADD, socket_fd, &event);

// 2. 你去睡觉，等大手子叫醒你
int ready_count = epoll_wait(epfd, events, MAX_EVENTS, -1);

// 3. 醒来后，精确处理那些有鱼的鱼竿
for(int i = 0; i < ready_count; ++i) {
    if(events[i].events & EPOLLIN) {
        // 直接拉鱼，不用做无用功
        recv(events[i].data.fd, buf, sizeof(buf), 0);
    }
}

信号驱动IO

• 场景：你在鱼竿上挂个铃铛，然后去干别的。鱼咬钩了，铃铛响（触发 SIGIO 信号），你立刻放下手头的事跑过去拉鱼
• 技术演进：不需要大手子，也不用自己轮询
• 痛点：信号处理极其麻烦，如果几万个连接同时发来数据，满屏的铃铛狂响（信号风暴），会直接破坏主进程的执行流

异步IO

• 场景： 你雇了一个全自动钓鱼机器人，吩咐它：“钓到鱼后，帮我宰好洗净放进我指定的桶里（用户态缓冲区），弄好了发个微信通知我”，你全程连“拉鱼上岸”的力气都不用出，没有参与钓鱼（IO）的过程
• 技术演进：前四种模型，无论是谁帮你看鱼漂，“拉鱼上岸”（将数据从内核空间拷贝到用户空间）这个动作，都必须由你自己的进程亲自、阻塞地去完成，而真正的异步 I/O，连拷贝动作都是操作系统在后台做完的

详解IO多路转接

我们主要学习IO多路转接，而重点是epoll模型

IO多路转接的核心：一个进程通过一个系统调用函数从内核中获取多个事件

select/poll

回忆之前雇佣的大手子，select/poll雇佣的是不太靠谱的大爷，这个大爷记忆力不太好

你把一堆鱼竿交给他，他跑去水边看了一圈，回来满头大汗告诉你：“老板，有三根鱼竿咬钩了”

你问：“哪三根？”

大爷说：“我忘了，你自己跑去看吧”—>我们要自己去遍历！

select将已经连接的Socket都放到一个文件描述符集合，调用select函数将文件描述符集合拷贝到内核里，让内核检查是否有网络事件产生，采用遍历文件描述符集合的方式，检测到有事件发送，将这个Socket标记为可读或可写，再把整个文件描述符集合拷贝回用户态，用户态还需要遍历找到可读或可写的Socket，然后处理

两次遍历，两次拷贝代价太大了

并且使用固定长度的BitsMap保存文件描述符，一般都是1024

poll采用动态数组，突破了select的文件描述符个数限制，但还会受到系统文件描述符限制

二者没有太大本质区别，都是使用线性结构存储进程关心的Socket，都需要遍历，遍历时间复杂度必然为$O(N)$，都要进行内核到用户，用户到内核的拷贝

epoll底层原理剖析

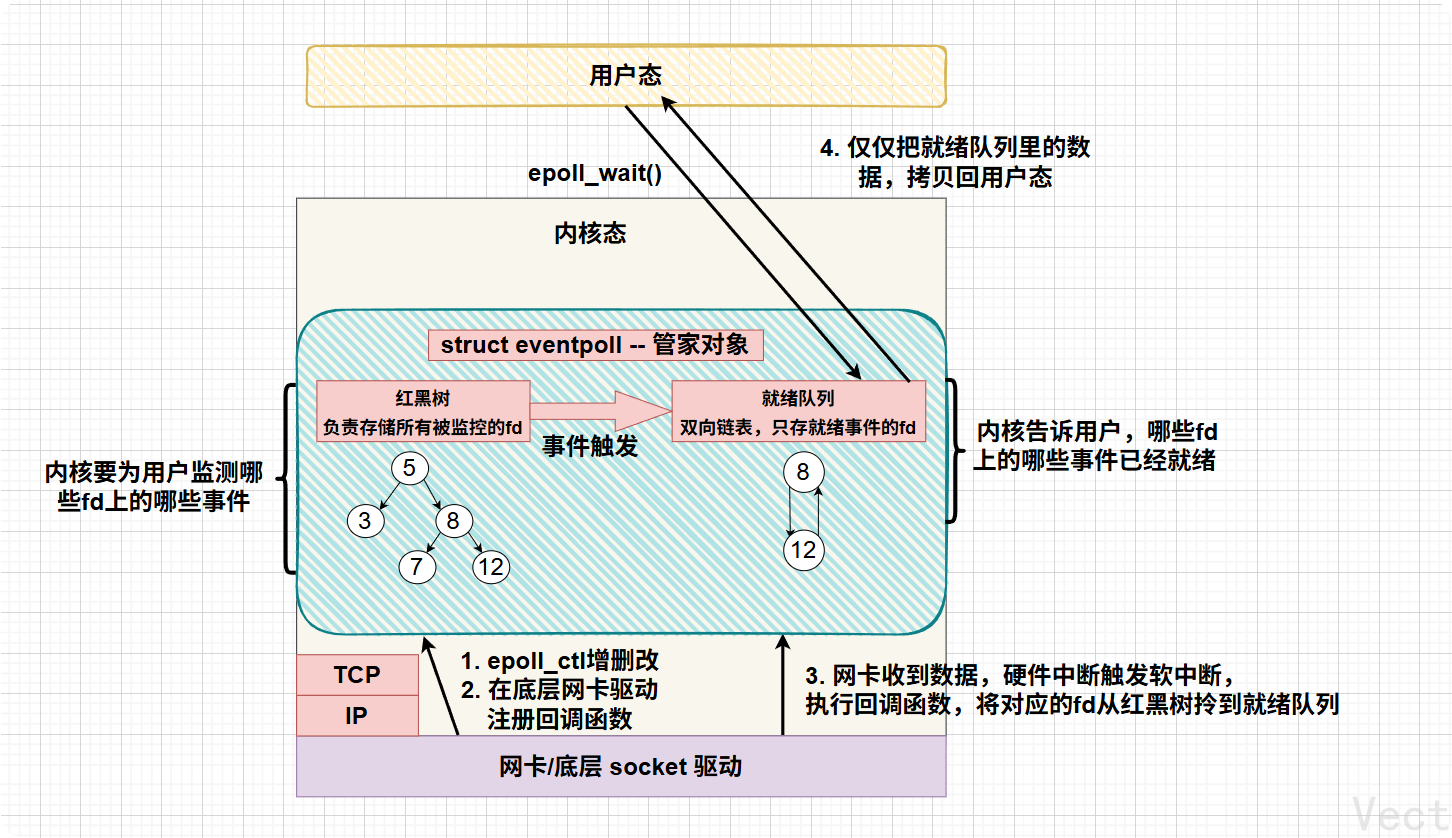

epoll内核微观世界：

三大核心API剖析

epoll_create–建模型

#include <sys/epoll.h>
int epoll_create(int size);

• 参数size： 现已废弃，填一个大于0的数接客
• 返回值
  • 成功返回一个epoll句柄，占用一个文件描述符
  • 失败返回-1，并设置errno

在底层干了什么？

• **表层：**创建一个epoll

• **底层：**调用这个函数，Linux内核会在内核空间中申请一块内存，并创建一个名为struct eventepoll的结构体

  // 内核视角：为你创建的管家
  struct eventpoll {
      spinlock_t lock;          // 保护就绪链表的自旋锁
      struct mutex mtx;         // 保护红黑树的互斥锁
      wait_queue_head_t wq;     // 阻塞等待队列（epoll_wait 没数据时睡在这里）
      struct list_head rdllist; // 【核心】双向链表：专门放来消息的 fd
      struct rb_root rbr;       // 【核心】红黑树：专门放所有被监控的 fd
  };


• 做两件事：

  • 初始化一棵空的红黑树（存放要监听的socket）
  • 初始化一个空的双向链表（作为就绪队列，存放来消息的socket）

epoll_ctl–增删改监控fd

int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);

• 参数epfd： epoll_create返回的fd

• 参数op：

  • EPOLL_CTL_ADD：新增监控
  • EPOLL_CTL_MOD：修改监控
  • EPOLL_CTL_DEL：取消监控

• 参数fd： 要监控的文件描述符

• **参数event：**要监控什么动作？是一个结构体：

  struct epoll_event {
      uint32_t events;  // 关心的事件：EPOLLIN(可读), EPOLLOUT(可写), EPOLLET(边缘触发)
      epoll_data_t data; // 用户数据载体，通常是一个联合体，我们最常用的是 data.fd = sockfd
  };


  • uint32_t events是一个位图

    • epoll_ctrl中是站在用户->内核的用户视角下，告诉内核：”帮我盯着这个fd，并且我只关心它能不能读(EPOLLIN)，并且用**边缘触发(EPOLLET)**方式通知我。“—>这里具体化了
    • epoll_wait中是站在内核->用户的内核视角下。epoll_wait返回时，内核把events填好还给用户，告诉用户：”你交代的那个fd，现在确实可读了“

    所以，uint32_t events是一个事件类型（我关心什么动作）+ 通知策略（你该怎么通知我）的集合

如何做到网卡回调？

• 包装节点： 内核把传来的fd和关心的event包装成一个struct epitem对象
• 挂载红黑树： 把这个epitem作为树节点，按$O(logN)$的速率插入到管家的红黑树中
• 注册回调： 内核走到协议栈底层的vfs_poll，指着这个fd对底层的网卡驱动说：”兄弟，以后如果有发给这个fd的报文到了，别让我去轮询找你，你直接触发我留给你的回调函数–ep_poll_callback“

数据包顺着网线到达网卡，触发硬件中断，底层驱动执行回调方法，找到对应的epitem，插入到就绪队列中

epoll_wait

int epoll_wait(int epfd, struct epoll_event *events, int maxevents, int timeout);

• 参数epfd： 监控中心的钥匙
• 参数events： 传出参数，在用户态提前开辟好的一段数组，内核会把真正发生事件的fd信息填入到这个数组给你
• 参数maxevents： 这个数组最大能装多少个事件，不能越界
• 参数timeout： 等多久？
  • -1：阻塞等待，直到有时间发生或异常返回
  • 0：非阻塞轮询，看一眼立刻走，不管有没有数据
  • >0：最多等这么多毫秒，如果有事件或超时返回
• 返回值：
  • >0：有几个fd发生了事件
  • 0：超时了，目前没发现有事件发生
  • -1：系统调用出错

底层做了什么？

• 查就绪队列： 直接看管家里的双向链表是不是空的
• 睡眠等待： 如果是空的且设置了阻塞等待，内核就把你的线程丢进等待队列里睡觉，让出CPU
• 搬运： 只要就绪队列里有节点（无论是本来就有，还是刚进来的），内核立刻把链表里的节点拷贝到传入的events用户态数组中
• 清理现场： 拷贝完后，把这些节点删除（如果是LT模式且数据没读完，会塞回来，后话）

ET边缘触发模式和LT水平触发模式

场景1：：快递驿站到了你 10 个包裹。 老实巴交的 LT 小哥给你打电话：“有包裹，快来拿！” 你下楼拿了 2 个包裹就上去了。 LT 小哥一看货架上还有你的 8 个包裹，马上又给你打一个电话：“有包裹，快来拿！” 只要货架上还有你的东西，他就会无休止地夺命连环打电话，直到你全部拿光

// LT 模式下，不需要 while 循环，也不强制要求非阻塞 (虽然实战中通常还是会设)
// epoll_wait 唤醒后，你随便读多少都行
int n = recv(fd, buf, 1024, 0);
// 读完了去干别的，如果内核里还有剩余数据，下一次 epoll_wait 肯定还会立刻唤醒你

场景2： 驿站到了 10 个包裹。 高冷的 ET 小哥给你打了一个电话：“你的包裹到了，我只通知一次。” 你下楼拿了 2 个包裹就上去了。 ET 小哥看了一眼剩下的 8 个包裹，转身就走，绝对不会再给你打第二次电话。 除非明天又来了一个你的新包裹（状态再次发生跳变），他才会再打一个电话。而你之前剩下的那 8 个包裹，如果不再来新包裹，就永远烂在驿站里了！

那么问题又来了，ET只通知一次，你就必须在这次通知里一口气把所有包裹搬空，怎么保证搬空？只能死循环一直搬：

• 如果是阻塞 IO：你搬到第 11 次时（包裹已经空了），你的手就会在货架上死死卡住（线程阻塞休眠），整个服务器直接挂掉
• 所以必须用非阻塞 IO：搬到第 11 次，摸到了空气（返回 -1 且 errno == EAGAIN），你心里有数了：“哦，彻底搬空了”，然后从容地 break 退回主进程

while(true) {
    int n = recv(fd, buf, sizeof(buf), 0);
    if (n > 0) {
        // 继续读...
    } else if (n < 0) {
        if (errno == EAGAIN) {
            // 包裹彻底搬空了！只有看到 EAGAIN，才允许离开这个循环！
            break;
        }
    }
}

总结一下：

• LT：只要底层有数据，就一直通知上层，告诉上层条件是就绪的—>要求尽快处理就绪事件的场景

• ET：当新收到数据，只会通知上层一次，从无到有或从有到多，增多时，才通知—>高并发场景

epoll一些细节梳理

epoll比select快，到底快在哪里？

• 拷贝开销剥离： select每次调用，需要把fd集合从用户态拷贝到内核态，调用完再拷贝回来，代价极大。epoll把配置epoll_ctl和等待epoll_wait分开了，只要ctl加进红黑树，红黑树就相当于select的辅助数组，后续就不用管了
• 没有无脑$O(N)$的遍历： select不知道到底是哪几个fd来了数据，每次必须要暴力遍历所有的fd，并发越高越慢。epoll基于事件驱动的回调机制，只有真正活跃的fd会被回调放入就绪队列，epoll_wait是$O(1)$的，只和被激活的连接数有关，和总连接数无关

回调机制，一个网络包从网卡到达，到epoll_wait返回，内核发生了什么？

• 硬件中断： 数据包到达网卡，网卡把数据包拷贝到内存，然后向CPU发硬件中断
• 协议栈解析： CPU暂停当前任务，执行中断。内核协议栈剥离Mac帧、IP投、TCP头，把有效子啊和放到对应socket的接收缓冲区
• 触发回调： 内核发现这个socket之前通过epoll_ctl注册过回调函数，立即执行
• 进入就绪队列： 回调函数找到对应socket在红黑树上对应的节点，把它拎下来，插入到就绪队列中，同时唤醒epoll_wait阻塞的线程
• 用户态收网： 被唤醒后，直接将就绪队列中的数据拷贝回用户空间，业务代码拿到fd开始执行后续逻辑

为什么epoll用红黑树存关心的fd，用双向链表存就绪的fd，哈希表不行吗？

• 双向链表： 插入和删除都是$O(1)$，只用检测是否为空，空休眠，非空就拷贝
• 红黑树：
  • 红黑树增删查改复杂度稳定为$O(logN)$，高并发场景也是
  • 为啥不用哈希表？哈希表理论是$O(1)$,但遇上高并发场景，哈希冲突极其严重，并且哈希表需要巨大的连续内存，扩容代价大
