本指南深入探讨将 用例建模（Use Case Modeling）——一种用于捕获功能需求的技术——与 C4 模型（C4 Model）——一种可视化软件架构的框架——相结合的方法。虽然用例建模侧重于系统的行为特征（系统能做什么），而 C4 模型强调结构视图（系统如何构建），两者的融合可实现从需求到架构的端到端设计，打通业务需求与技术实现之间的鸿沟。

我们将系统介绍这种结合的适用场景、价值、实施方法、核心概念、实际案例，并说明如何通过 Visual Paradigm 的全功能 AI 平台 实现高效自动化支持。

一、用例建模入门

用例建模是 UML（统一建模语言）中一种核心技术，用于描述用户（或外部系统）与系统之间的交互，以达成特定目标。它帮助在软件开发生命周期的早期阶段识别功能需求。

用例建模的关键元素

元素	说明
参与者（Actor）	与系统交互的外部实体，如用户、其他系统、设备等。
用例（Use Case）	从参与者视角描述系统行为的场景，包含目标、前置条件、后置条件、主流程、备选流程和异常流程。
用例图（Use Case Diagram）	可视化展示参与者、用例及其关系的图表，支持 `include`（包含）和 `extend`（扩展）关系。
场景（Scenario）	用例中的一条具体执行路径，通常以文本描述或顺序图形式详细表达。

✅ 用例建模具有迭代性和用户中心特性，非常适合需求获取、功能验证与系统行为建模。

二、C4 模型入门

由 Simon Brown 提出的 C4 模型 是一种轻量级、可扩展的软件架构表达方法，通过四个层次的抽象逐步揭示系统结构。其名称源于四个层级：上下文（Context）、容器（Containers）、组件（Components）、代码（Code），每一层提供不同粒度的视图，适合不同受众。

C4 模型的四个层级

层级	描述	目的	适用对象
1. 上下文（Context）	系统在环境中的高层级视图，展示用户、外部系统及交互关系。	提供宏观背景，无技术细节。	决策者、非技术人员、业务方
2. 容器（Containers）	将系统分解为可部署的组件（如 Web 应用、API、数据库、移动 App）。	显示技术选型与边界。	架构师、开发团队
3. 组件（Components）	详细描述容器内部的模块或服务结构，如“认证服务”、“订单处理模块”。	展示职责划分与协作机制。	技术团队、开发人员
4. 代码（Code）	最低层级，展示类图、方法实现等代码细节（如 UML 类图）。	用于深入理解实现逻辑。	开发人员（可选，通常自动生成）

✅ C4 模型倡导“以代码形式编写图表”（Diagrams as Code），便于版本控制、自动化生成和持续维护。

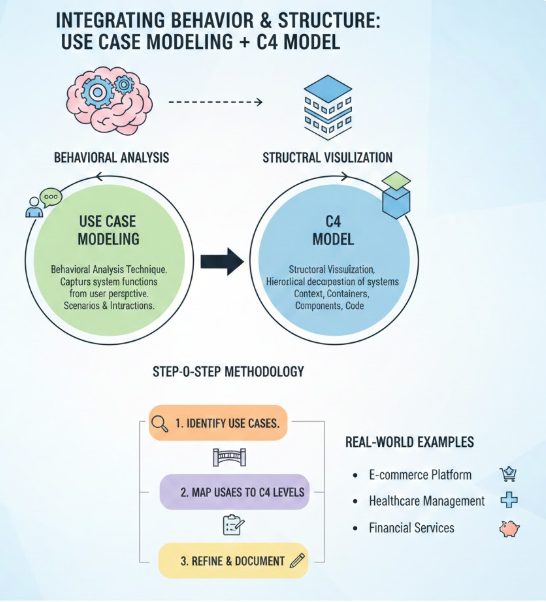

三、用例建模与 C4 模型的融合

🔗 核心理念：

用例建模 → 定义“系统要做什么”（行为）

C4 模型 → 描述“系统如何构建”（结构）

二者相辅相成：用例驱动行为，C4 确保架构能支撑这些行为。

融合的关键价值

将用例中的“参与者”映射到 C4 上下文图中；
将用例流程（如“转账”）拆解为容器职责（如 API 网关负责处理）；
在组件图中用序列图或活动图表示用例执行路径；
通过标注或引用实现 需求到代码的可追溯性。

✅ 这种组合能建立从功能需求 → 架构设计 → 代码实现的完整链路，尤其适用于复杂系统、敏捷团队或重构遗留系统。

四、何时使用这种融合？

场景	说明
✅ 项目初期	在需求收集阶段，用用例明确“做什么”，用 C4 明确“如何建”。
✅ 大型复杂系统	如微服务架构、企业级 ERP、电商平台，需行为与结构协同设计。
✅ 跨职能团队协作	业务分析师用用例沟通需求，架构师用 C4 说明系统结构。
✅ 系统重构或文档化	对已有系统进行功能分析（用例）+ 架构可视化（C4），辅助迁移或优化。
✅ 敏捷开发迭代	每个冲刺可更新用例并同步调整 C4 图，保持一致性。

⚠️ 不建议用于简单脚本或原型开发，避免过度建模带来的开销。

五、为何要融合？五大核心优势

提升沟通效率
- 用例让非技术人员理解“系统能做什么”；
- C4 图让开发者快速理解“系统如何组织”。
提前发现设计缺陷
- 例如：一个用例涉及多个远程调用，但 C4 中未设计消息队列，可提前识别性能瓶颈。
实现可追溯性（Traceability）
- 每个用例可关联到容器、组件、甚至类，便于变更影响分析、合规审计（如金融、医疗行业）。
支持可扩展与可维护性
- 模块化设计思维被强化，组件职责清晰，便于测试、部署和演进。
规模化设计能力
- C4 的分层结构可从初创公司扩展到大型企业，无需复杂工具链。

六、如何实施：六步融合流程

✅ 推荐使用 AI 工具（如 Visual Paradigm）自动化部分流程，大幅提高效率。

步骤 1：需求获取 → 生成用例

通过访谈、用户故事、工作坊等方式收集需求；
使用 UML 用例图、活动图、序列图描述核心用例；
例如：Customer → Transfer Funds。

步骤 2：映射到 C4 上下文图

将用例中的“参与者”作为 C4 上下文图中的用户；
用箭头连接系统与外部系统，标注交互内容（如“Transfer Funds”）；
明确系统边界，避免范围蔓延。

步骤 3：分解为容器（C4 Level 2）

将用例职责分配到具体容器：
- “登录” → Web App 容器；
- “处理转账” → API Gateway + Payment Service；
用箭头表示技术调用方向（同步/异步）。

步骤 4：细化组件（C4 Level 3）

在容器内拆解用例流程：
- “Transfer Funds” → 分解为 Authentication Component、Account Validation Component、Transaction Processor；
使用 序列图 或 活动图 可视化流程；
明确组件间的依赖关系。

步骤 5：（可选）添加代码细节（C4 Level 4）

用类图展示关键类（如 TransferRequest, TransactionService）；
方法名与用例步骤一一对应；
支持从代码自动生成模型（如通过 PlantUML 或 Visual Paradigm）。

步骤 6：迭代与验证

与业务、开发、测试团队共同评审；
模拟典型流程（如“转账失败：余额不足”）；
检查是否有遗漏的边界条件或性能瓶颈。

✅ 提示：

从简单开始，逐步细化；

统一符号规范（如用方框表示组件，箭头表示依赖）；

使用“Diagrams as Code”实现版本控制与自动化。

七、关键概念解析

概念	说明
抽象层级协同	用例在行为层（Level 1–2），C4 在结构层（Level 2–4），形成完整视图。
关系建模	用例中用 `include/extend` 表示依赖；C4 中用箭头表示组件/容器间调用（实线/虚线、实心/空心箭头）。
系统边界定义	在 C4 上下文图中清晰界定系统边界，避免将外部系统误认为内部组件。
行为叠加（Behavior Overlay）	在 C4 图上添加注释或编号，标注“此路径对应用例：Transfer Funds”。
工具与符号统一	C4 使用方框 + 箭头，UML 用椭圆、小人、虚线箭头，可混合使用，但需保持一致性。

八、实际案例

案例 1：在线银行系统（基础融合）

用例：Customer → Transfer Funds
- 主流程：登录 → 选择账户 → 输入金额 → 确认 → 扣款 → 通知
- 异常：余额不足、网络超时
C4 上下文：
- 系统：“Banking App”
- 参与者：“Customer”（Web）、“External Bank”（API）
- 交互标注：“Transfer Funds”、“Login”
容器：
- Web App（前端）
- API Gateway（处理转账）
- Database（存储账户信息）
组件：
- API Gateway 中的 Transaction Service 负责转账逻辑
价值：
- 用例驱动架构设计，确保安全、可扩展；
- 高频操作（如转账）可拆分为独立服务。

案例 2：电商平台（高级融合）

用例：
- Browse Products（包含 Search Product）
- Checkout（扩展 Apply Coupon）
C4 上下文：
- 系统：“E-commerce Platform”
- 参与者：“User”、“Payment Gateway”、“Inventory System”
容器：
- Mobile App（用户端）
- Backend Server（微服务）
- NoSQL Database（存储商品、订单）
- Message Queue（处理高并发订单）
组件：
- Backend 中的 Cart Module、Order Processor、Inventory Checker
代码层：
- 类图展示 Order 类，包含 applyCoupon()、calculateTotal() 等方法；
- 方法与用例步骤一一对应。
价值：
- 识别高并发用例（如“Checkout”）需引入消息队列；
- 微服务拆分清晰，职责明确，支持独立部署。

✅ 从“用例”出发，逐步构建“C4 架构”，实现从行为到结构的自然演进。

九、Visual Paradigm 的 AI 平台支持

🚀 Visual Paradigm 的全功能 AI 平台 是实现用例 + C4 融合的理想工具，支持自然语言输入、自动建模、AI 辅助优化，适用于敏捷团队、企业架构师和开发团队。

核心功能亮点

功能	说明
✅ AI 用例建模工作室	输入一句话：“用户在银行应用中转账”，自动输出： • 用例描述（目标、前置条件） • 主流程、备选流程、异常流程 • 生成用例图、活动图、序列图、类图 • 自动生成测试用例（如“转账金额 > 余额”）
✅ C4 图形自动生成	描述系统：“电商平台包含 Web App、API、数据库、消息队列”，AI 自动生成： • 上下文图 • 容器图 • 组件图 • 部署图（可选）
✅ AI 对话式协同	使用聊天机器人交互： “将‘转账’用例映射到 C4 容器” → 自动生成对应关系图 “分析‘支付失败’场景对架构的影响” → 提供优化建议
✅ AI 插件集成	支持： • 用例图优化建议 • 序列图生成 • 开发计划生成（Sprint 计划）
✅ 协作与导出	实时多人协作，支持： • 导出为 PDF、PNG、SVG • 导出为 Structurizr JSON / PlantUML • 同步到 Git、Confluence、Jira • 桌面端离线使用
