一、技术背景与问题引入：为什么大学生需要AI生成数据流图？

对于计算机专业的大学生而言，数据流图（DFD）是贯穿《软件工程》《系统分析与设计》等核心课程的重点知识点，更是课程设计、课程论文、毕业设计中不可或缺的核心图表——无论是小型管理系统课设，还是复杂系统毕设，一套规范、清晰的数据流图，都是论证系统可行性、展现系统分析能力的关键，直接影响作业与论文评分。

但实际操作中，绝大多数学生都会被DFD绘制难住，成为作业通关路上的“拦路虎”，核心痛点集中在3点，尤其贴合大学生场景：

1.1 概念混淆，层级逻辑混乱

很多学生分不清顶层、1层、2层数据流图的关系，不清楚“自顶向下、逐层分解”的核心原则，常出现层级嵌套错误、数据流遗漏或冗余，比如把数据存储放进顶层图，或1层图与顶层图的输入输出不匹配（违反平衡原则），反复修改仍不符合课程要求。

1.2 手动绘制耗时耗力，效率极低

传统绘制工具（Visio、Draw.io）需要手动拖拽外部实体、处理、数据流、数据存储四大元素，逐一连接关联关系。对于毕设中复杂系统的1层、2层DFD，往往涉及多个子模块、数十条数据流，绘制需花费数小时甚至数天，修改时还要逐一调整关联，严重占用论文撰写、系统设计的时间。

1.3 格式不规范，易被扣分

不同课程、不同评审老师对DFD的格式要求（组件样式、数据流标注、层级编号）存在差异，学生难以精准把握，手动绘制时容易出现“处理命名不规范”“数据流悬空”“数据存储直连外部实体”等问题，明明逻辑正确，却因格式问题被扣分。

此外，对于刚接触DFD的低年级学生或跨专业选修学生，仅靠课本理论难以快速上手，查阅资料、请教老师的学习成本极高。在此背景下，AI生成数据流图功能应运而生，它并非“替代人工”，而是帮大学生跳过繁琐的绘制步骤、规避基础错误，聚焦DFD逻辑梳理与知识理解，高效完成课设、毕设要求。

二、核心概念铺垫：先搞懂DFD，再用AI更高效

无论是否用AI，掌握DFD的核心概念与层级逻辑，都是完成课程作业、通过毕设评审的基础——AI是工具，理解原理才能更好地利用工具，避免生成的图表不符合要求。以下内容兼顾小白入门与技术干货，精准适配大学生作业场景。

2.1 数据流图（DFD）核心定义

数据流图（Data Flow Diagram，简称DFD），是结构化系统分析的核心建模工具，用于可视化描述系统中数据的流动、处理与存储过程，核心强调“系统做什么”，而非“如何实现”，与流程图（强调执行顺序）有本质区别。

简单来说，DFD就像系统的数据“地图”，清晰展示数据从哪里来（外部实体）、经过哪些处理、存储在哪里、最终到哪里去，适配大学生常见的“学生成绩管理系统”“图书借阅管理系统”“校园考勤系统”等课设、毕设场景。

2.2 DFD四大基本元素（必记，课设/毕设高频考点）

所有层级的DFD，都由四大核心元素构成，AI生成时也会基于这些元素建模，记准定义与规范，能快速校验AI生成结果的合理性，避免低级错误：

（1）外部实体

用矩形表示，是系统边界外的数据源或终点，通常是“人、其他系统、组织”，比如学生成绩管理系统中的“学生”“教师”“管理员”，图书借阅系统中的“读者”“图书供应商”。

核心规范：仅与系统（处理）产生数据流交互，不参与系统内部数据处理，命名用角色名（名词），避免模糊表述。

（2）处理（加工）

用圆角矩形（或圆形）表示，是DFD的核心，负责对数据进行变换操作，必须有输入数据流和输出数据流（无输入为“魔术”，无输出为“黑洞”，课设常见扣分点）。

核心规范：命名用“动词+名词”，比如“成绩录入”“图书借阅处理”“用户登录验证”，层级不同，处理的细化程度不同。

（3）数据存储

用双线矩形（或开口矩形）表示，是静态数据的集合，用于暂时或永久存储数据，比如“学生信息表”“成绩数据库”“借阅记录库”，相当于系统的“数据仓库”。

核心规范：必须有流入和流出的数据流（否则为“死数据”），不能直接与外部实体连接，需通过处理间接交互。

（4）数据流

用带箭头的直线表示，是数据移动的路径，箭头方向为数据流向，线上需标注数据内容（名词短语），比如“学生信息”“成绩查询请求”“借阅记录”。

核心规范：必须连接两个元素（不能悬空），不能直接连接两个外部实体或两个数据存储，避免用箭头表示“执行顺序”（这是流程图的功能）。

2.3 分层DFD核心逻辑（顶层、1层、2层，重点中的重点）

课设、毕设中，要求提交的DFD通常包含“顶层+1层+2层”，核心遵循“自顶向下、逐层分解、平衡一致”的原则——顶层最抽象，2层最具体，每层的输入输出必须与上一层对应处理的输入输出完全一致（平衡原则），这是评审老师重点检查的内容。

三、分层详解：顶层、1层、2层DFD（附大学生课设示例）

结合大学生最常见的“学生成绩管理系统”（课设/毕设高频选题），详细拆解每层DFD的绘制要求、核心内容，同时说明AI如何精准生成符合要求的图表，兼顾理论与实操，小白也能快速上手。

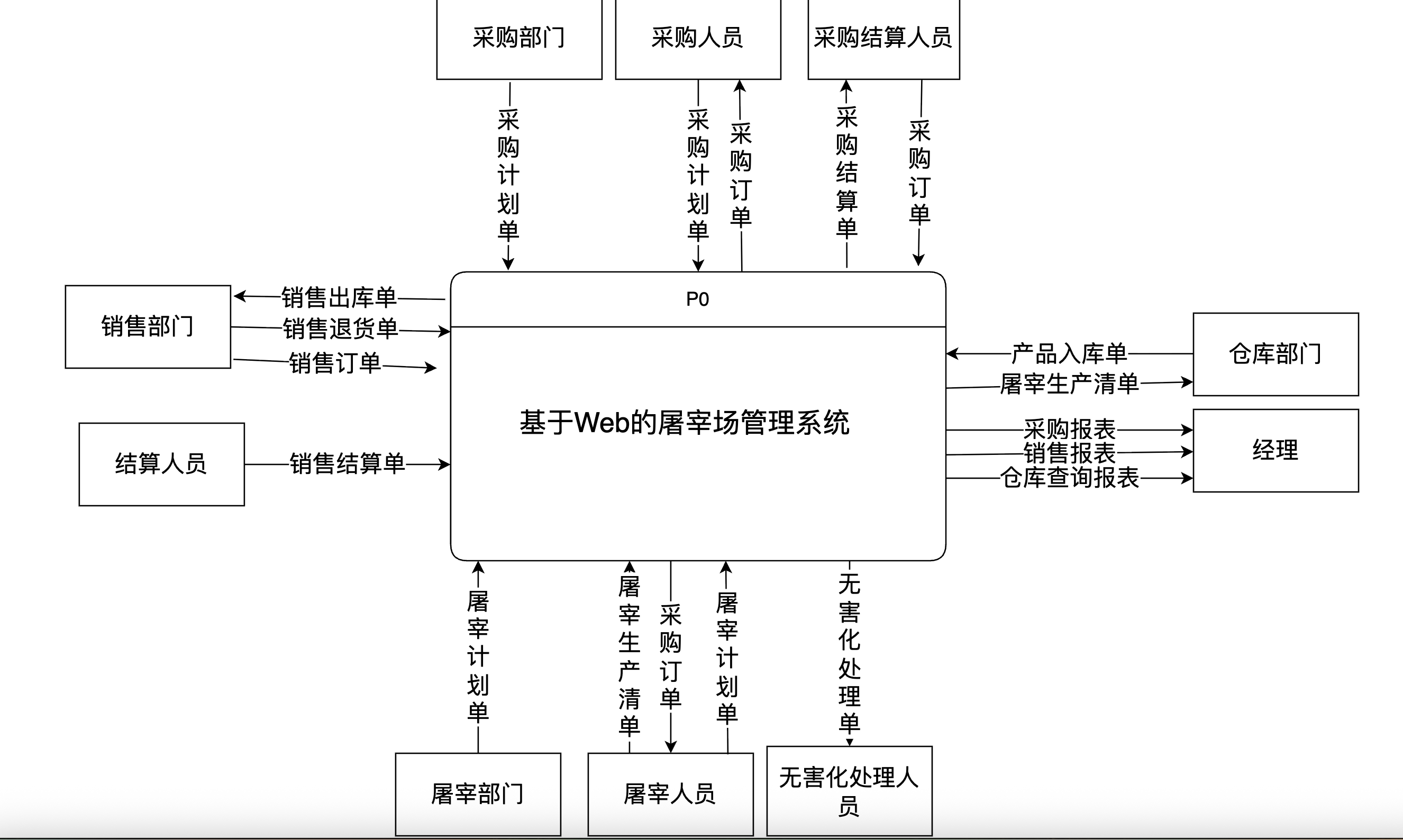

3.1 顶层数据流图（Context Diagram，0层）

3.1.1 核心定义与作用

顶层DFD是最抽象的一层，也叫上下文图，核心作用是“定义系统边界与外部交互”，仅包含1个处理（代表整个系统）、外部实体，以及系统与外部实体之间的数据流，不包含任何数据存储（课设高频错误点）。

对大学生而言，顶层DFD的核心价值是“明确系统范围”，让评审老师快速知道系统的核心功能的服务对象，比如学生成绩管理系统，顶层图能清晰展示“系统与学生、教师、管理员的交互关系”。

3.1.2 课设示例（学生成绩管理系统）

处理：仅1个，标注“学生成绩管理系统”（无需细分功能）；

外部实体：学生、教师、管理员；

数据流（严格遵循“外部实体→系统”或“系统→外部实体”）：

• 学生→系统：成绩查询请求、个人信息修改请求；

• 教师→系统：成绩录入数据、成绩修改数据、学生信息查询请求；

• 管理员→系统：用户管理数据（新增/删除用户）、系统参数设置；

• 系统→学生：成绩信息、查询结果反馈、修改结果反馈；

• 系统→教师：录入结果反馈、修改结果反馈、学生信息；

• 系统→管理员：操作结果反馈、系统运行日志。

3.1.3 AI生成优势

无需手动拖拽组件，只需输入“学生成绩管理系统，外部实体为学生、教师、管理员，核心交互为成绩查询、录入、用户管理”，AI就能自动生成符合规范的顶层DFD，规避“添加数据存储”“数据流悬空”等低级错误，同时自动标注数据流名称，符合课设格式要求。

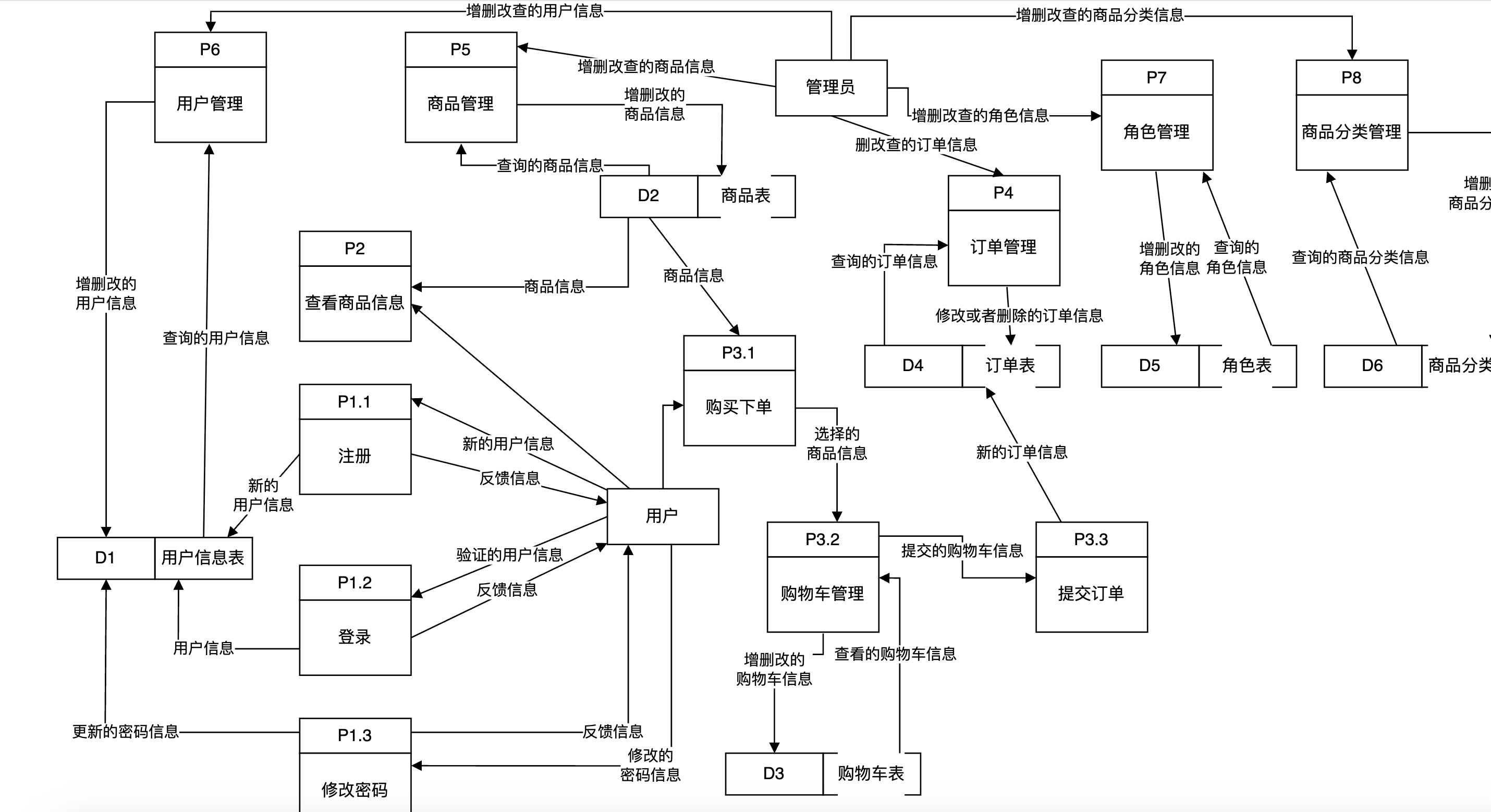

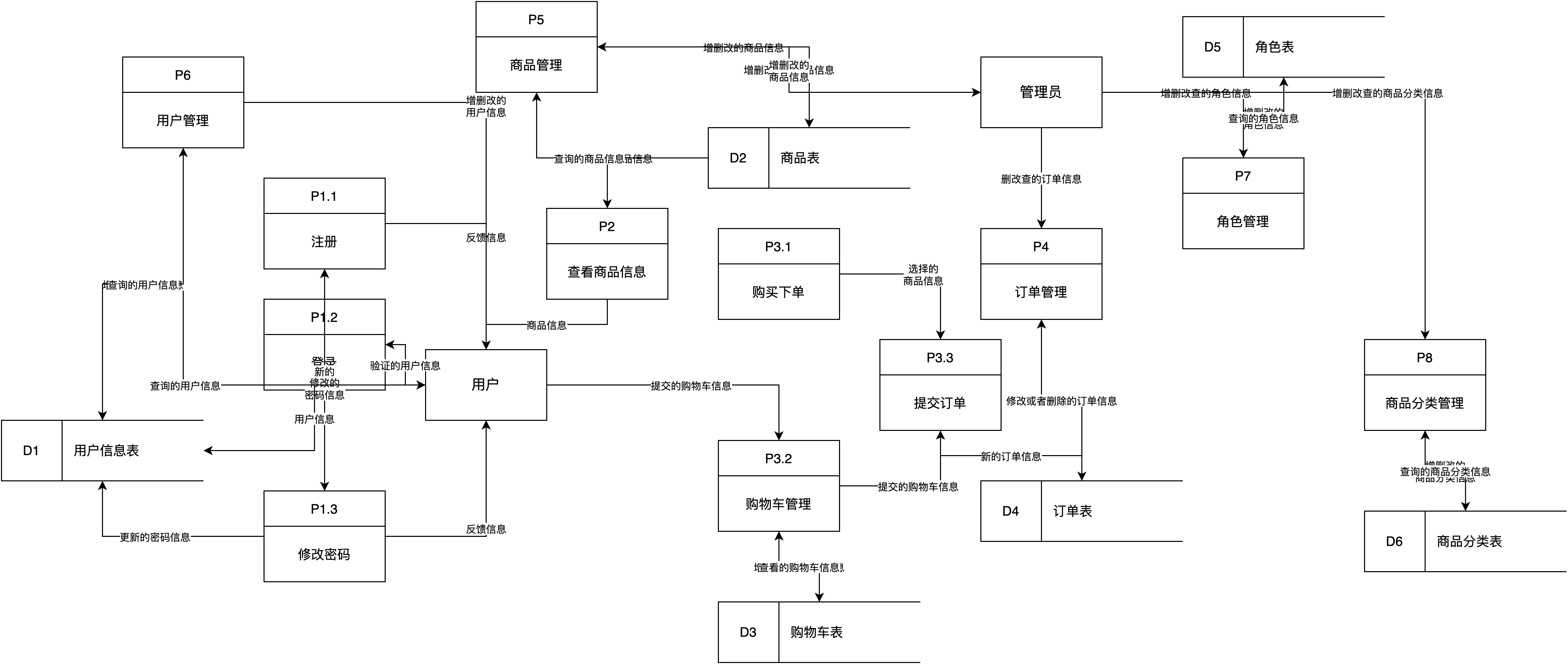

3.2 1层数据流图（Level 1 DFD）

3.2.1 核心定义与作用

1层DFD是对顶层DFD中“整个系统”这一处理的第一次分解，核心作用是“拆分系统核心功能模块”，通常包含3~7个核心处理（避免过多导致混乱），同时加入数据存储，明确各处理之间的数据流、处理与外部实体的数据流、处理与数据存储的交互关系。

对大学生而言，1层DFD是课设、毕设的核心，需清晰展示系统的主要功能模块，体现系统的整体逻辑，评审老师会重点检查“处理拆分合理性”“数据流平衡”“数据存储交互规范”。

3.2.2 课设示例（学生成绩管理系统）

基于顶层DFD分解，1层DFD包含5个核心处理、3个数据存储，具体如下：

处理（编号规范：1.0、2.0...，与顶层处理对应）：

• 1.0 学生信息管理（负责学生信息的查询、修改）；

• 2.0 成绩管理（负责成绩的录入、修改、统计）；

• 3.0 权限管理（负责用户登录、角色分配）；

• 4.0 日志管理（负责系统操作日志的记录、查询）；

• 5.0 系统设置（负责系统参数的调整、维护）。

数据存储：

• D1 学生信息表（存储学生基本信息）；

• D2 成绩数据表（存储学生各科成绩）；

• D3 系统日志表（存储所有操作日志）。

核心数据流（遵循平衡原则，与顶层DFD一致，新增处理间、处理与数据存储的数据流）：

• 教师→2.0 成绩管理：成绩录入数据、成绩修改数据；

• 2.0 成绩管理→D2 成绩数据表：成绩数据（存入）、修改后成绩（更新）；

• D2 成绩数据表→2.0 成绩管理：原有成绩数据（查询、修改时调用）；

• 1.0 学生信息管理→D1 学生信息表：学生信息（存入、更新）；

• 3.0 权限管理→1.0 学生信息管理：用户权限验证结果；

• 4.0 日志管理→D3 系统日志表：操作日志（存入）。

3.2.3 AI生成优势

AI能自动根据顶层DFD的交互逻辑，拆分出合理的核心处理模块，避免“处理拆分过多/过少”“模块逻辑混乱”的问题；同时自动关联数据存储与处理的数据流，严格遵循“数据存储不直连外部实体”的规范，生成后可直接用于课设初稿，无需手动调整层级与关联关系。

3.3 2层数据流图（Level 2 DFD）

3.3.1 核心定义与作用

2层DFD是对1层DFD中“某个复杂处理”的进一步细化分解，核心作用是“展示具体的处理步骤”，将1层中的一个处理拆分为多个更具体的子处理，明确子处理之间的数据流、子处理与数据存储的交互细节，是毕设中体现系统分析深度的关键。

注意：无需对1层所有处理都进行细化，仅细化“逻辑复杂、步骤较多”的处理（如1层中的“成绩管理”“学生信息管理”），简单处理（如“系统设置”）可无需细化，避免冗余。

3.3.2 课设示例（细化1层“2.0 成绩管理”）

1层中的“2.0 成绩管理”逻辑较复杂（包含录入、修改、统计、查询），细化为2层DFD，包含4个子处理，具体如下：

子处理（编号规范：2.1、2.2...，与1层处理编号对应）：

• 2.1 成绩录入（接收教师输入的成绩数据，校验合法性）；

• 2.2 成绩修改（接收教师的成绩修改请求，更新成绩数据）；

• 2.3 成绩统计（根据成绩数据表，统计平均分、及格率等）；

• 2.4 成绩查询（接收学生、教师的查询请求，返回对应成绩）。

数据存储：沿用1层的D2 成绩数据表（无需新增数据存储，避免逻辑混乱）；

核心数据流（遵循平衡原则，与1层“2.0 成绩管理”的输入输出一致）：

• 教师→2.1 成绩录入：成绩数据（含学生ID、科目、分数）；

• 2.1 成绩录入→D2 成绩数据表：合法成绩数据（存入）；

• 2.1 成绩录入→教师：录入校验结果（合法/非法提示）；

• 教师→2.2 成绩修改：修改请求（含学生ID、科目、新分数）；

• D2 成绩数据表→2.2 成绩修改：原有成绩数据（校验修改权限）；

• 2.2 成绩修改→D2 成绩数据表：修改后成绩（更新）；

• 2.3 成绩统计→D2 成绩数据表：成绩查询请求（统计所需数据）；

• 2.3 成绩统计→教师：统计结果（平均分、及格率）；

• 学生/教师→2.4 成绩查询：查询请求（含学生ID、科目）；

• D2 成绩数据表→2.4 成绩查询：对应成绩数据；

• 2.4 成绩查询→学生/教师：查询结果（成绩信息）。

3.3.3 AI生成优势

AI能精准识别1层处理中需要细化的模块，按照“逻辑清晰、步骤合理”的原则拆分子处理，同时严格遵循平衡原则，确保2层DFD的输入输出与1层对应处理完全一致；对于子处理之间的数据流、与数据存储的交互，AI会自动匹配规范，避免“子处理无输入/输出”“数据流逻辑错误”等问题，尤其适合毕设中对“系统细节”的要求。

四、AI生成DFD功能详解（适配大学生场景，干货满满）

结合大学生课设、毕设的核心需求，AI生成DFD功能并非“一键生成就完事”，而是围绕“学习+作业”双需求设计，既帮大家高效完成图表绘制，也能辅助理解DFD概念与逻辑，避免“只会用AI，不懂原理”的问题，贴合课程要求与评审标准。

4.1 核心功能定位

聚焦计算机专业大学生课程作业、课程设计、毕业设计场景，覆盖“DFD概念学习→需求解析→分层生成→格式优化→手动微调”全流程，支持顶层、1层、2层DFD生成，适配“学生成绩管理系统”“图书借阅系统”“校园订餐系统”等大学生常见选题，生成的图表符合高校课程规范与评审要求。

4.2 核心功能亮点（贴合大学生需求）

4.2.1 概念引导式生成，小白也能上手

针对刚接触DFD的小白，功能内置DFD四大元素、分层逻辑的简易讲解，生成图表前会引导用户明确“外部实体、核心处理、数据存储”，相当于“边学边做”，既完成了作业，也掌握了知识点，避免提交的图表不符合课程基础要求。

4.2.2 分层精准生成，严格遵循平衡原则

AI内置DFD分层规则与平衡原则算法，生成时会自动校验“顶层无数据存储”“1层处理拆分合理”“2层与1层输入输出一致”，从根源上规避大学生常犯的低级错误，生成的图表可直接用于课设、毕设初稿，减少修改次数。

4.2.3 格式规范化适配，避免扣分

内置高校课程作业、毕设常用的DFD格式模板，自动统一“组件样式、数据流标注规则、层级编号格式”，比如处理命名采用“动词+名词”、数据流标注为名词短语、层级编号遵循“顶层→1.0→2.1”规范，无需用户手动调整格式，避免因格式不规范被扣分。

4.2.4 灵活编辑微调，适配个性化需求

AI生成的DFD支持手动微调，比如新增/删除数据流、调整处理位置、修改元素名称，适配不同课程、不同评审老师的个性化要求；同时支持导出多种格式（PNG、SVG、PDF），可直接插入课设论文、毕设文档，无需额外转换格式，提升作业完成效率。

4.3 核心原理（技术干货，吸引开发者/技术类学生）

AI生成DFD的核心逻辑是“知识图谱赋能+规则引擎约束”，结合自然语言处理（NLP）技术，实现从“用户需求”到“规范DFD”的精准转化，核心流程分为5步，贴合大学生作业场景的需求解析：

1. 需求解析：通过NLP技术提取用户输入的系统需求（如“学生成绩管理系统，包含成绩录入、查询、修改功能”），识别出核心要素——外部实体、处理、数据存储、关键数据流，依托高校课设常见系统的领域词库，确保解析准确；

2. 知识匹配：调用内置的DFD知识图谱，将提取的核心要素与顶层、1层、2层DFD的层级规范、绘制规则进行匹配，明确各层级的元素构成与数据流关系；

3. 层级构建：采用“自顶向下、逐层递推”的方式，先构建顶层DFD，再分解生成1层、2层DFD，确保层级之间的逻辑一致性与平衡原则；

4. 规则校验：通过规则引擎校验生成的DFD，规避“处理无输入/输出”“数据存储直连外部实体”“数据流悬空”等常见错误，确保符合课程规范与评审要求；

5. 图表生成：将校验通过的逻辑，转化为可视化的DFD图表，自动适配格式模板，生成可直接使用、可编辑的图表文件，同时支持导出多种格式，适配论文插入需求。

五、大学生使用建议（实用指南，高效通关）

结合课设、毕设的实际场景，给大家3条实用建议，既能高效利用AI生成DFD，也能贴合课程要求、获得评审老师认可：

5.1 先明确需求，再生成图表

生成前，先梳理清楚“系统的核心功能、服务对象（外部实体）、需要存储的数据”，比如“图书借阅系统”，明确外部实体是“读者、图书管理员、供应商”，核心处理是“图书借阅、归还、库存管理”，数据存储是“图书信息库、借阅记录库”，输入需求越清晰，AI生成的图表越精准，减少后续修改。

5.2 不依赖AI，重点理解逻辑

AI是辅助工具，课设、毕设评审时，老师会询问DFD的逻辑的设计思路，因此生成后，一定要对照本文讲解的DFD概念、分层逻辑，检查AI生成的图表，理解“为什么这么拆分处理”“数据流为什么这么设计”，避免“只会用AI，不懂原理”，导致答辩时无法回答问题。

5.3 灵活微调，贴合个性化要求

不同课程、不同老师的要求可能存在差异，生成后可根据要求，手动微调数据流标注、处理名称、组件位置，比如有的老师要求“数据存储用开口矩形”，有的要求“处理用圆形”，AI生成的图表支持一键切换样式，适配不同要求，避免格式扣分。

六、总结

对于计算机专业大学生而言，数据流图（DFD）是课设、毕设的“必考题”，也是体现系统分析能力的核心载体。传统手动绘制方式耗时耗力、易出错，而AI生成DFD功能，能帮大家跳过繁琐的绘制步骤、规避基础错误，聚焦DFD逻辑梳理与知识理解，既高效完成作业，也能辅助掌握课程知识点。

无论是小白入门，还是有一定基础的技术类学生，都能通过该功能提升作业完成效率——它不是“替代人工”，而是“解放双手”，让大家把更多精力投入到系统设计、论文撰写中，轻松应对课设、毕设的DFD绘制需求，顺利通关。
