在物联网项目中，成本与开发效率同样重要。AirRC522_1000方案凭借其开源、轻量级的特性，成为了极具竞争力的高性价比RFID解决方案。本文将分析该方案的源码架构，重点介绍其对ISO14443A协议的精简实现，以及对MIFARE Classic 1K卡片的高效支持。无论你是用于制作智能门锁还是资产标签，该方案都能提供稳定可靠的数据通信保障。

门禁系统自动识别员工卡，公交地铁刷卡秒过闸机，仓储物流中的包裹快速分拣——这些便利的RFID技术应用背后，都需要稳定可靠的读卡模块支持。

对于嵌入式开发者而言，集成RFID功能往往意味着复杂的射频电路设计和繁琐的协议调试。

AirRC522_1000模块化方案，配合低功耗系列模组与LuatOS系统，让RFID功能集成变得前所未有地简单。

一、AirRC522_1000简介

AirRC522_1000是基于恩智浦经典RC522芯片开发的模块化RFID读写方案，工作在13.56MHz频段，支持ISO 14443A协议，可直接读取MIFARE Classic等常见IC卡。

1.1  典型应用场景

门禁系统、考勤机（读取员工卡UID验证身份）；

公交卡、校园卡、消费机（读写卡内金额 / 数据块）；

嵌入式设备外接RFID功能；

小型仓储、物流的电子标签识别。

1.2  与普通RFID模块的区别

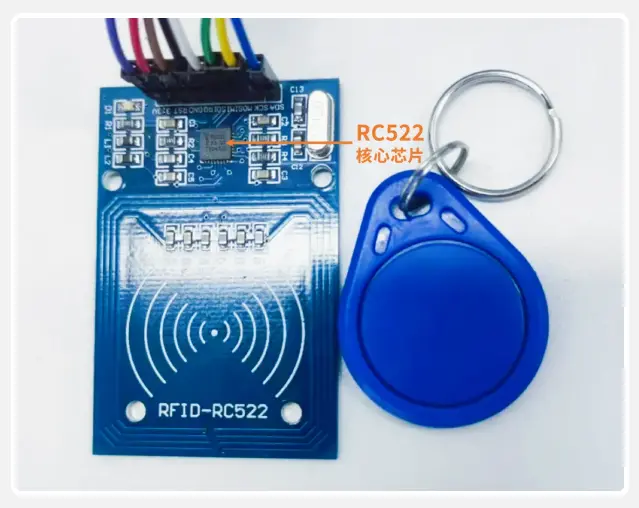

AirRC522_1000配件板是模块化产品，即把RC522核心芯片 + 外围电路（天线、电容电阻）封装好的成品，无需自己焊接射频电路，直接接线即可使用。

1）主要特性

容量为8K位EEPROM。

分为16个扇区，每个扇区为4块，每块16个字节，以块为存取单位。

每个扇区有独立的一组密码及访问控制。

每张卡有唯一序列号，为32位。

具有防冲突机制，支持多卡操作。

无电源，自带天线，内含加密控制逻辑和通讯逻辑电路。

数据保存期为10年，可改写10万次，读无限次。

2）储存结构

M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成；我们也将16个扇区的64个块按绝对地址编号为 0~63。

其中第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改；

其他每个扇区的块0、块1、块2为数据块，可用于存贮数据。

存储结构如下图所示：

3）数据块可作两种应用：

用作一般的数据保存，可以进行读、写操作。

用作数据值，可以进行初始化值、加值、减值、读值操作。

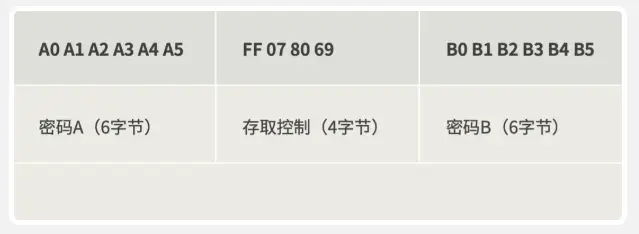

4）每个扇区的块3为控制块：包括了密码A、存取控制、密码B。

具体结构如下：

每个扇区的密码和存取控制都是独立的：

可以根据实际需要，设定各自的密码及存取控制。存取控制为4个字节，共32 位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的。

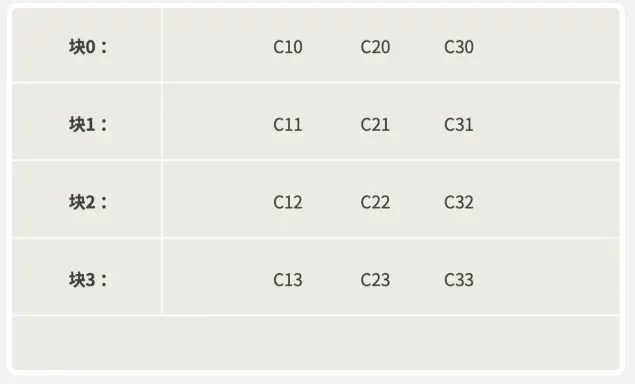

在存取控制中每个块都有相应的三个控制位，定义如下：

二、最新应用示例demo

目前，AirRC522_1000已支持LuatOS系列主流产品，可根据项目实际需求搭配使用。

Air700ECH；

Air780EPM、Air780EHMAir780EHV、Air780EGH

Air780EHN、Air780EHU…

Air8101及Air8000全系。

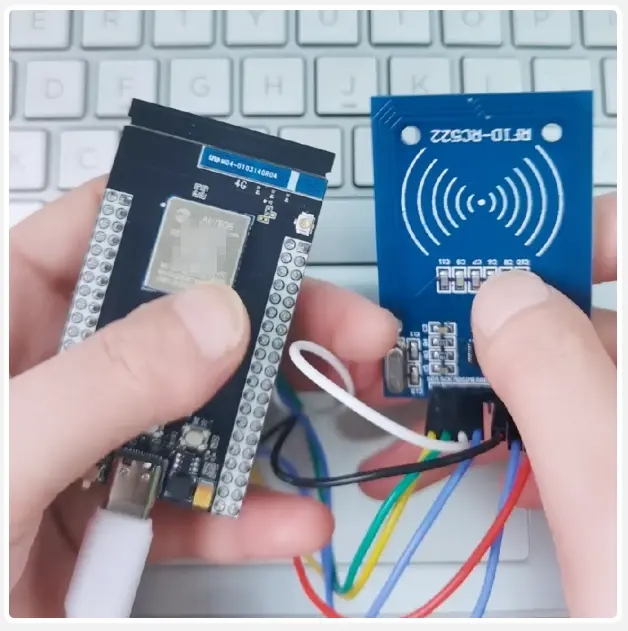

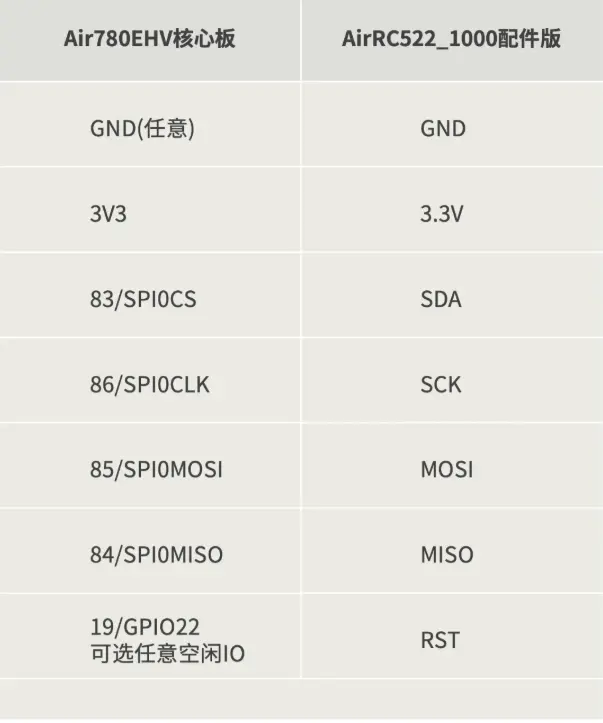

以Air780EHV核心板为例：

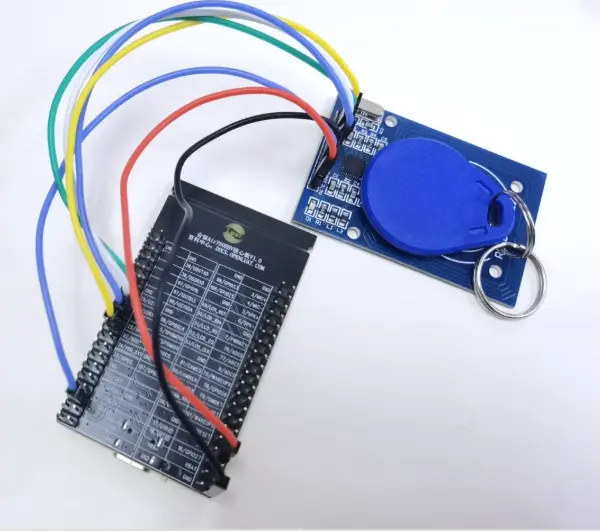

示例基于Air780EHV核心板与LuatOS开发环境，通过SPI接口驱动AirRC522_1000模块，实现对13.56MHz IC卡（如MIFARE卡）的数据读取与写入功能。

核心逻辑：

初始化并启用SPI，如果初始化失败，退出程序；

初始化RC522模块，如果初始化失败，退出程序；

循环检测卡片；

向卡片指定块号写入数据，并读取数据验证一致性；

读取卡片所有数据。

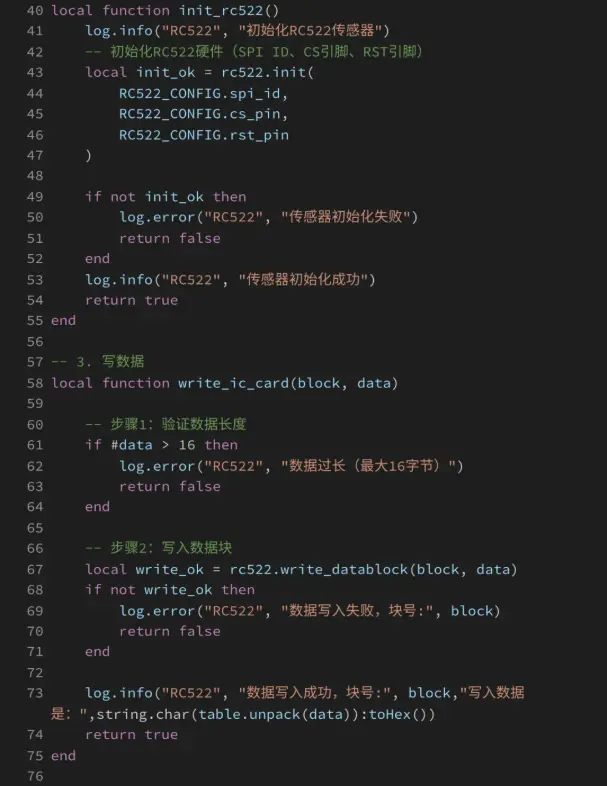

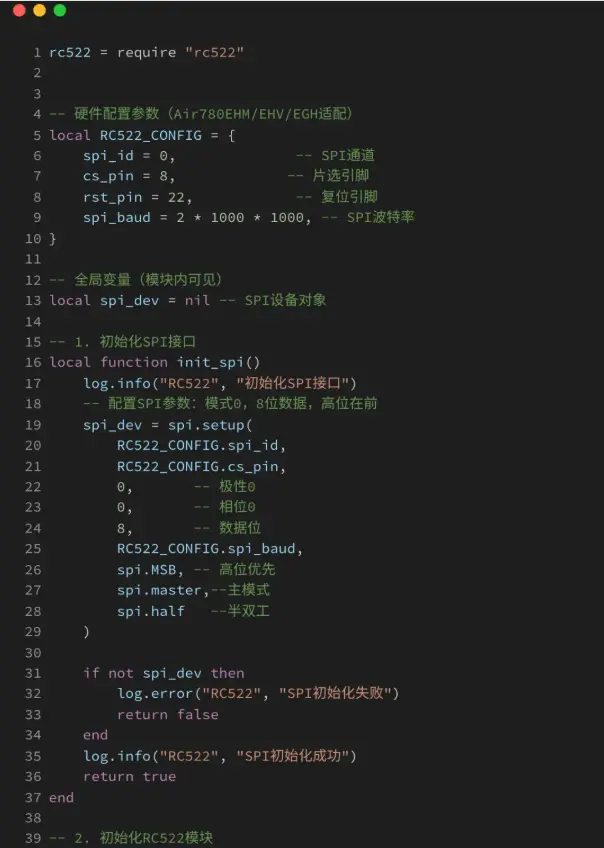

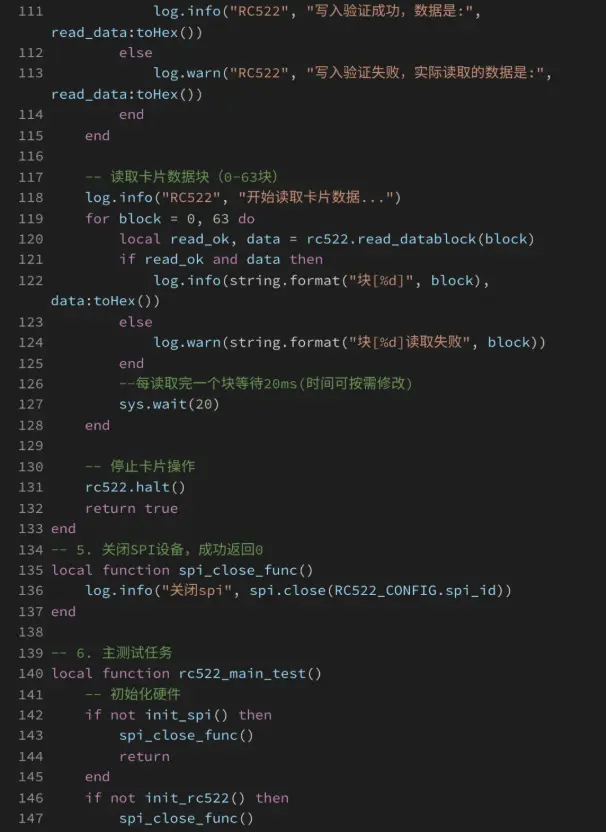

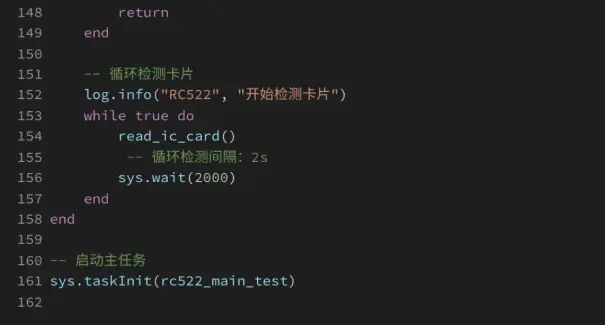

核心代码：

如下图示，完整demo详见源码仓库最新文件。

今天的内容就分享到这里了~
