C++：封装红黑树实现mymap和myset附源码
本文分析了C++中map和set的底层实现原理，基于红黑树(RBTree)的数据结构。文章首先解析了SGI-STL源码框架，展示了map和set如何通过模板参数复用同一棵红黑树：set存储key，map存储pair<const key,value>。随后详细讲解了红黑树的迭代器实现原理，包括++和--操作符的中序遍历逻辑。最后通过模拟实现，展示了如何封装map和set，支持insert
·
相关文章：
目录
1.源码及框架分析
SGI-STL30版本源代码，map和set的源代码在map/set/stl_map.h/stl_set.h/stl_tree.h等几个头文件中。
map和set的实现结构框架核心部分截取出来如下：
// set
#ifndef __SGI_STL_INTERNAL_TREE_H
#include <stl_tree.h>
#endif
#include <stl_set.h>
#include <stl_multiset.h>
// map
#ifndef __SGI_STL_INTERNAL_TREE_H
#include <stl_tree.h>
#endif
#include <stl_map.h>
#include <stl_multimap.h>
// stl_set.h
template <class Key, class Compare = less<Key>, class Alloc = alloc>
class set {
public:
// typedefs:
typedef Key key_type;
typedef Key value_type;
private:
typedef rb_tree<key_type, value_type,
identity<value_type>, key_compare, Alloc> rep_type;
rep_type t; // red-black tree representing set
};
// stl_map.h
template <class Key, class T, class Compare = less<Key>, class Alloc = alloc>
class map {
public:
// typedefs:
typedef Key key_type;
typedef T mapped_type;
typedef pair<const Key, T> value_type;
private:
typedef rb_tree<key_type, value_type,
select1st<value_type>, key_compare, Alloc> rep_type;
rep_type t; // red-black tree representing map
};
// stl_tree.h
struct __rb_tree_node_base
{
typedef __rb_tree_color_type color_type;
typedef __rb_tree_node_base* base_ptr;
color_type color;
base_ptr parent;
base_ptr left;
base_ptr right;
};
// stl_tree.h
template <class Key, class Value, class KeyOfValue, class Compare, class Alloc
= alloc>
class rb_tree {
protected:
typedef void* void_pointer;
typedef __rb_tree_node_base* base_ptr;
typedef __rb_tree_node<Value> rb_tree_node;
typedef rb_tree_node* link_type;
typedef Key key_type;
typedef Value value_type;
public:
// insert⽤的是第⼆个模板参数左形参
pair<iterator,bool> insert_unique(const value_type& x);
// erase和find⽤第⼀个模板参数做形参
size_type erase(const key_type& x);
iterator find(const key_type& x);
protected:
size_type node_count; // keeps track of size of tree
link_type header;
};
template <class Value>
struct __rb_tree_node : public __rb_tree_node_base
{
typedef __rb_tree_node<Value>* link_type;
Value value_field;
};通过下图对框架的分析，我们可以看到源码中rb_tree用了一个巧妙的泛型思想实现，rb_tree是实现key的搜索场景，并且key/value的搜索场景不是写死的，而是由第二个模板参数Value决定_rb_tree_node中存储的数据类型。
set实例化rb_tree时，第二个模板参数给的是key，map实例化rb_tree时第二个模板参数给的是pair<const key, T>，这样，一颗红黑树既可以实现key搜索场景的set，也可以实现key/value搜索场景的map。
注意：源码中模板参数是用T代表value，而内部写的value_type不是我们日常key/value场景中说的value，源码中的value_type反而是红黑树结点中存储的真实的数据的类型。
rb_tree第二个模板参数Value已经控制了红黑树结点中存储的数据类型，为什么还要传第一个模板参数Key呢？尤其是set，两个模板参数是一样的。
因为对于map和set，find/erase时的函数参数都是Key，所以第一个模板参数是传给find/erase等函数做形参的类型的。对于set而言两个参数是一样的，但对于map而言完全不同，map insert的是pair对象，但是find和erase的是Key对象。
这里源码命名风格较乱，set模板参数用的Key命名，map用的是Key和T命名，而rb_tree用的又是Key和Value。
2.模拟实现map和set
2.1实现出复用红黑树的框架，并支持insert
参考源码框架，map和set复用我们上篇文章实现好的红黑树。
我们的代码相比源码有所调整，key参数用K，value参数用V，红黑树中的数据类型，我们使用T。
其次，因为RBTree实现了泛型，不知道T参数导致是K，还是pair<K,V>，那么insert内部进行插入逻辑比较时，就没办法进行比较，因为pair的默认支持的是key和value一起参与比较，我们需要时的任何时候只比较key，所以我们在map和set层分别实现一个MapKeyOfT和SerKeyOfT的仿函数传给RBTree的KeyOfT，然后RBTree中通过KeyOfT仿函数取出T类型对象中的key，再进行比较，代码如下：
// 源码中pair⽀持的<重载实现
template <class T1, class T2>
bool operator< (const pair<T1,T2>& lhs, const pair<T1,T2>& rhs)
{ return lhs.first<rhs.first || (!(rhs.first<lhs.first) &&
lhs.second<rhs.second); }
我们的写法：
map.h
#include"RBTree_map_set.h"
namespace xxx
{
template<class K, class V>
class map
{
struct MapKeyOfT
{
const K& operator()(const pair<K, V>& kv)
{
return kv.first;
}
};
public:
bool insert(const pair<K, V>& kv)
{
return _t.Insert(kv);
}
private:
RBTree<K, pair<K, V>, MapKeyOfT> _t;
};
}set.h
#include"RBTree_map_set.h"
namespace xxx
{
template<class K>
class set
{
struct SetKeyOfT
{
const K& operator()(const K& key)
{
return key;
}
};
public:
bool insert(const K& key)
{
return _t.Insert(key);
}
private:
RBTree<K, K, SetKeyOfT> _t;
};
}RBTree_map_set.h
#include<assert.h>
enum Colour
{
RED,
BLACK
};
// red black tree
template<class T>
struct RBTreeNode
{
T _data;
RBTreeNode<T>* _left;
RBTreeNode<T>* _right;
RBTreeNode<T>* _parent;
Colour _col;
RBTreeNode(const T& kv)
:_data(data)
, _left(nullptr)
, _right(nullptr)
, _parent(nullptr)
, _col(RED)
{ }
};
// 实现步骤：
// 1、实现红⿊树
// 2、封装map和set框架，解决KeyOfT
// 3、iterator
// 4、const_iterator
// 5、key不⽀持修改的问题
// 6、operator[]
template<class K, class T, class KeyOfT>
struct RBTree
{
private:
typedef RBTreeNode<T> Node;
Node* _root = nullptr;
public:
bool Insert(const T& data)
{
if (_root == nullptr)
{
_root = new Node(data);
_root->_col = BLACK;
return true;
}
KeyOfT kot;
Node* parent = nullptr;
Node* cur = _root;
while (cur)
{
if (kot(cur->_data) < kot(data))
{
parent = cur;
cur = cur->_right;
}
else if (kot(cur->_data) > kot(data))
{
parent = cur;
cur = cur->_left;
}
else
{
return false;
}
}
cur = new Node(data);
Node* newnode = cur;
// 新增红色
cur->_col = RED;
if (parent->data < data)
{
parent->_right = cur;
}
else
{
parent->_left = cur;
}
cur->_parent = parent;
while (parent && parent->_col == RED)
{
Node* grandfather = parent->_parent;
if (grandfather->_left == parent)
{
// g
// p u
Node* uncle = grandfather->_right;
// 叔叔存在且为空
if (uncle && uncle->_col == RED)
{
// 变色+继续往上处理
parent->_col = uncle->_col = BLACK;
grandfather->_col = RED;
cur = grandfather;
parent = cur->_parent;
}
else // 叔叔不存在或者叔叔存在且为黑
{
// g
// p u
//c
// 单旋+变色
if (cur == parent->_left)
{
RotateR(grandfather);
parent->_col = BLACK;
grandfather->_col = RED;
}
else
{
// g
// p u
// c
// 双旋+变色
RotateL(parent);
RotateR(grandfather);
cur->_col = BLACK;
grandfather->_col = RED;
}
break;
}
}
else
{
// g
// u p
Node* uncle = grandfather->_left;
// 叔叔存在且为红，-》变色即可
if (uncle && uncle->_col == RED)
{
parent->_col = uncle->_col = BLACK;
grandfather->_col = RED;
// 继续往上处理
cur = grandfather;
parent = cur->_parent;
}
else
{
// 情况二：叔叔不存在或者存在且为黑
// 旋转+变色
// g
// u p
// c
if (cur == parent->_right)
{
RotateL(grandfather);
parent->_col = BLACK;
grandfather->_col = RED;
}
else
{
// g
// u p
// c
RotateR(parent);
RotateL(grandfather);
cur->_col = BLACK;
grandfather->_col = RED;
}
break;
}
}
}
_root->_col = BLACK;
return true;
}2.2支持iterator的实现
先阅读核心源码：
struct __rb_tree_base_iterator
{
typedef __rb_tree_node_base::base_ptr base_ptr;
base_ptr node;
void increment()
{
if (node->right != 0) {
node = node->right;
while (node->left != 0)
node = node->left;
}
else {
base_ptr y = node->parent;
while (node == y->right) {
node = y;
y = y->parent;
}
if (node->right != y)
node = y;
}
}
void decrement()
{
if (node->color == __rb_tree_red &&
node->parent->parent == node)
node = node->right;
else if (node->left != 0) {
base_ptr y = node->left;
while (y->right != 0)
y = y->right;
node = y;
}
else {
base_ptr y = node->parent;
while (node == y->left) {
node = y;
y = y->parent;
}
node = y;
}
}
};
template <class Value, class Ref, class Ptr>
struct __rb_tree_iterator : public __rb_tree_base_iterator
{
typedef Value value_type;
typedef Ref reference;
typedef Ptr pointer;
typedef __rb_tree_iterator<Value, Value&, Value*> iterator;
__rb_tree_iterator() {}
__rb_tree_iterator(link_type x) { node = x; }
__rb_tree_iterator(const iterator& it) { node = it.node; }
reference operator*() const { return link_type(node)->value_field; }
#ifndef __SGI_STL_NO_ARROW_OPERATOR
pointer operator->() const { return &(operator*()); }
#endif /* __SGI_STL_NO_ARROW_OPERATOR */
self& operator++() { increment(); return *this; }
self& operator--() { decrement(); return *this; }
inline bool operator==(const __rb_tree_base_iterator& x,
const __rb_tree_base_iterator& y) {
return x.node == y.node;
}
inline bool operator!=(const __rb_tree_base_iterator& x,
const __rb_tree_base_iterator& y) {
return x.node != y.node;
}iterator实现思路
iterator实现的大框架与list的iterator思路一致，用一个类型封装结点的指针，再通过重载运算符实现，迭代器像指针一样访问的行为。
这里的难点是operator++和operator--的实现。之前使用部分，我们分析了map和set的迭代器走的是中序遍历，左子树->根结点->右子树，那么begin()会返回中序第一个结点的iterator也就是10所在结点的迭代器。
迭代器++的核心逻辑就是不看全局，只看局部，只考虑当前中序局部要访问的下一个结点。
迭代器++时，如果it指向的结点的右子树不为空，代表当前结点已经访问完了，要访问下一个结点是右子树的中序第一个，一棵树中序第一个是最左节点，直接找右子树的最左结点即可。
迭代器++时，如果it指向的结点的右子树空，代表当前结点已经访问完了且当前结点所在的子树也访问完了，要访问的下一个结点再当前结点的祖先里，所以要沿着当前结点到根的祖先路径向上找。

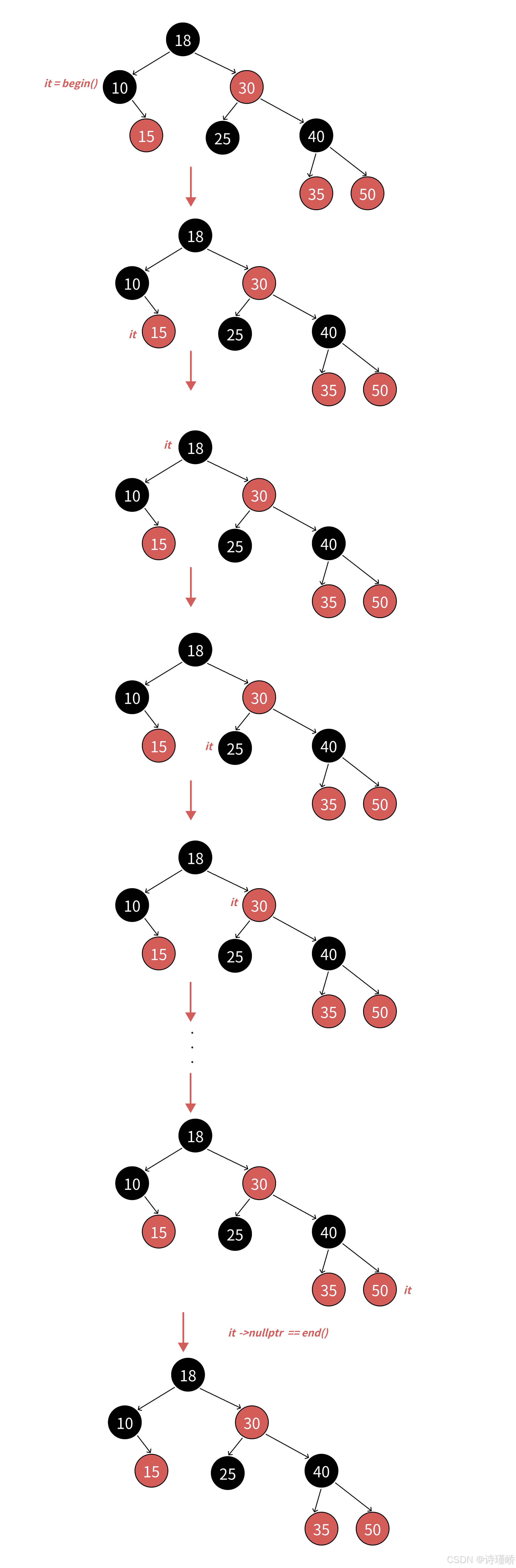

如果当前结点是父亲的左，根据中序左子树->根结点->右子树，那么下一个访问的结点就是当前结点的父亲；如图：it指向25，25右为空，25是30的左，所以下一个访问的结点就是30。
如果当前结点是父亲的右，根据中序左子树->根结点->右子树，当前当前结点所在的子树访问完了，当前结点所在父亲的子树也访问完了，那么下一个访问的需要继续往根的祖先中去找，直到找到孩子是父亲左的那个祖先就是中序要问题的下一个结点。如下图：it指向15，15右为空，15是10的右，15所在子树话访问完了，10所在子树也访问完了，继续往上找，10是18的左，那么下一个访问的结点就是18。

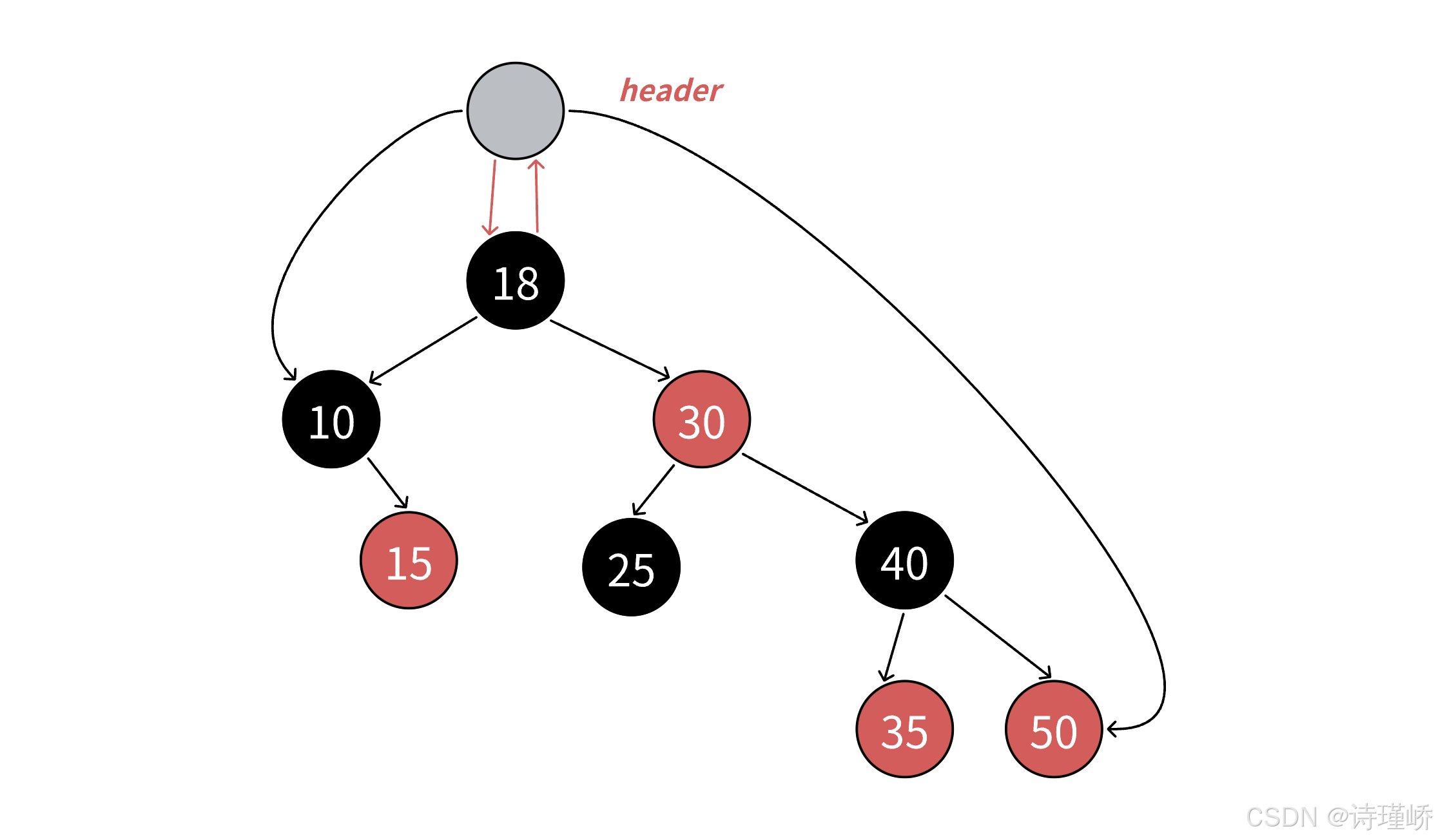

end()如何表示呢？如图：当it指向50时，++it时，50是40的右，40是30的右，30是18的右，18到根没有父亲，没有找到孩子是父亲左的那个祖先，这是父亲为空了，那我们就把it中的结点指针置为nullptr，我们用nullptr去充当end。需要注意的是stl源码空，红黑树增加了一个哨兵位头结点做为end()，这哨兵位头结点和根互为父亲，左指向最左结点，右指向最右结点。相比我们用nullptr作为end()，差别不大，他能实现的，我们也能实现。只是--end() 判断到结点时空，特殊处理一下，让迭代器结点指向最右结点。具体参考迭代器--实现。
迭代器--的实现跟++的思路完全类似，逻辑正好反过来即可，因为他访问顺序是右子树->根结点->左子树，具体参考下面代码实现。
set的iterator也不支持修改，我们把set的第二个模板参数改为const K即可，RBTree<K, const K, SetKeyOfT> _t;
map的iterator不支持修改key但是可以修改value，我们把map的第二个模板参数pair的第一个参数改为const K 即可，RBTree<K, pair<const K, V>, MapKeyOfT> _t；
我们的代码：
template<class T, class Ref, class Ptr>
struct RBTreeIterator
{
typedef RBTreeNode<T> Node;
typedef RBTreeIterator<T, Ref, Ptr> Self;
Node* _node;
Node* _root;
RBTreeIterator(Node* node)
:_node(node)
,_root(root)
{ }
Ref operator*()
{
return _node->_data;
}
Ptr operator->()
{
return &_node->_data;
}
Self& operator++()
{
if (_node->_right)
{
Node* minRight = _node->_right;
while (minRight->_left)
{
minRight = minRight->_left;
}
_node = minRight;
}
else
{
Node* cur = _node;
Node* parent = cur->_parent;
while (parent && cur == parent->_right)
{
cur = parent;
parent = parent->_parent;
}
_node = parent;
}
return *this;
}
Self& operator--()
{
if (_node == nullptr) // end()
{
// --end()，特殊处理，⾛到中序最后⼀个结点，整棵树的最右结点
Node* rightMost = _root;
while (rightMost && rightMost->_right)
{
rightMost = rightMost->_right;
}
_node = rightMost;
}
else if (_node->_left)
{
// 左⼦树不为空，中序左⼦树最后⼀个
Node* rightMost = _node->_left;
while (rightMost->_right)
{
rightMost = rightMost->_right;
}
_node = rightMost;
}
else
{
// 孩⼦是⽗亲右的那个祖先
Node* cur = _node;
Node* parent = cur->_parent;
while (parent && cur == parent->_left)
{
cur = parent;
parent = cur->_parent;
}
_node = parent;
}
return *this;
}
bool operator!= (const Self& s) const
{
return _node != s._node;
}
bool operator== (const Self& s) const
{
return _node == s._node;
}
};2.3map支持[]
map要支持[]，主要需要修改insert返回值支持，修改RBTree中的insert返回值为pair<Iterator, bool> Insert(const T& data)
pair<iterator, bool> insert(const pair<K, V>& kv)
{
return _t.Insert(kv);
}
V& operator[](const K& key)
{
auto [it, flag] = _t.Insert({ key, V() });
return it->second;
}2.4xxx::map和xxx::set代码实现
map.h
#pragma once
#include"RBTree_map_set.h"
namespace xxx
{
template<class K, class V>
class map
{
struct MapKeyOfT
{
const K& operator()(const pair<K, V>& kv)
{
return kv.first;
}
};
public:
typedef typename RBTree<K, pair<const K, V>, MapKeyOfT>::Iterator iterator;
typedef typename RBTree<K, pair<const K, V>, MapKeyOfT>::ConstIterator const_iterator;
iterator begin()
{
return _t.Begin();
}
iterator end()
{
return _t.End();
}
const_iterator begin() const
{
return _t.Begin();
}
const_iterator end() const
{
return _t.End();
}
pair<iterator, bool> insert(const pair<K, V>& kv)
{
return _t.Insert(kv);
}
iterator find(const K& key)
{
return _t.Find(key);
}
V& operator[](const K& key)
{
auto [it, flag] = _t.Insert({ key, V() });
return it->second;
}
private:
RBTree<K, pair<const K, V>, MapKeyOfT> _t;
};
}set.h
#pragma once
#include"RBTree_map_set.h"
namespace xxx
{
template<class K>
class set
{
struct SetKeyOfT
{
const K& operator()(const K& key)
{
return key;
}
};
public:
typedef typename RBTree<K, const K, SetKeyOfT>::Iterator iterator;
typedef typename RBTree<K, const K, SetKeyOfT>::ConstIterator const_iterator;
iterator begin()
{
return _t.Begin();
}
iterator end()
{
return _t.End();
}
const_iterator begin() const
{
return _t.Begin();
}
const_iterator end() const
{
return _t.End();
}
pair<iterator, bool> insert(const K& key)
{
return _t.Insert(key);
}
iterator find(const K& key)
{
return _t.Find(key);
}
private:
RBTree<K, const K, SetKeyOfT> _t;
};
}3.RBTree_map_set.h代码实现
#pragma once
#include <assert.h>
#include <utility>
using std::pair;
enum Colour
{
RED,
BLACK
};
// red black tree
template<class T>
struct RBTreeNode
{
T _data;
RBTreeNode<T>* _left;
RBTreeNode<T>* _right;
RBTreeNode<T>* _parent;
Colour _col;
RBTreeNode(const T& data)
:_data(data)
, _left(nullptr)
, _right(nullptr)
, _parent(nullptr)
, _col(RED)
{
}
};
// 实现步骤：
// 1、实现红黑树
// 2、封装map和set框架，解决KeyOfT
// 3、iterator
// 4、const_iterator
// 5、key不支持修改的问题
// 6、operator[]
template<class T, class Ref, class Ptr>
struct RBTreeIterator
{
typedef RBTreeNode<T> Node;
typedef RBTreeIterator<T, Ref, Ptr> Self;
Node* _node;
Node* _root;
RBTreeIterator(Node* node, Node* root)
:_node(node)
, _root(root)
{
}
Ref operator*()
{
return _node->_data;
}
Ptr operator->()
{
return &_node->_data;
}
Self& operator++()
{
if (_node->_right)
{
Node* minRight = _node->_right;
while (minRight->_left)
{
minRight = minRight->_left;
}
_node = minRight;
}
else
{
Node* cur = _node;
Node* parent = cur->_parent;
while (parent && cur == parent->_right)
{
cur = parent;
parent = parent->_parent;
}
_node = parent;
}
return *this;
}
Self& operator--()
{
if (_node == nullptr) // end()
{
// --end()，特殊处理，⾛到中序最后⼀个结点，整棵树的最右结点
Node* rightMost = _root;
while (rightMost && rightMost->_right)
{
rightMost = rightMost->_right;
}
_node = rightMost;
}
else if (_node->_left)
{
// 左⼦树不为空，中序左⼦树最后⼀个
Node* rightMost = _node->_left;
while (rightMost->_right)
{
rightMost = rightMost->_right;
}
_node = rightMost;
}
else
{
// 孩⼦是⽗亲右的那个祖先
Node* cur = _node;
Node* parent = cur->_parent;
while (parent && cur == parent->_left)
{
cur = parent;
parent = cur->_parent;
}
_node = parent;
}
return *this;
}
bool operator!= (const Self& s) const
{
return _node != s._node;
}
bool operator== (const Self& s) const
{
return _node == s._node;
}
};
template<class K, class T, class KeyOfT>
class RBTree
{
private:
typedef RBTreeNode<T> Node;
public:
typedef RBTreeIterator<T, T&, T*> Iterator;
typedef RBTreeIterator<T, const T&, const T*> ConstIterator;
Iterator Begin()
{
Node* minLeft = _root;
while (minLeft && minLeft->_left)
{
minLeft = minLeft->_left;
}
return Iterator(minLeft, _root);
}
Iterator End()
{
return Iterator(nullptr, _root);
}
ConstIterator Begin() const
{
Node* minLeft = _root;
while (minLeft && minLeft->_left)
{
minLeft = minLeft->_left;
}
return ConstIterator(minLeft, _root);
}
ConstIterator End() const
{
return ConstIterator(nullptr, _root);
}
RBTree() = default;
~RBTree()
{
Destroy(_root);
_root = nullptr;
}
pair<Iterator, bool> Insert(const T& data)
{
if (_root == nullptr)
{
_root = new Node(data);
_root->_col = BLACK;
return { Iterator(_root, _root), true };
}
KeyOfT kot;
Node* parent = nullptr;
Node* cur = _root;
while (cur)
{
if (kot(cur->_data) < kot(data))
{
parent = cur;
cur = cur->_right;
}
else if (kot(cur->_data) > kot(data))
{
parent = cur;
cur = cur->_left;
}
else
{
return { Iterator(cur, _root), false };
}
}
cur = new Node(data);
Node* newnode = cur;
// 新增红色
cur->_col = RED;
if (kot(parent->_data) < kot(data))
{
parent->_right = cur;
}
else
{
parent->_left = cur;
}
cur->_parent = parent;
while (parent && parent->_col == RED)
{
Node* grandfather = parent->_parent;
if (grandfather->_left == parent)
{
// g
// p u
Node* uncle = grandfather->_right;
// 叔叔存在且为空
if (uncle && uncle->_col == RED)
{
// 变色+继续往上处理
parent->_col = uncle->_col = BLACK;
grandfather->_col = RED;
cur = grandfather;
parent = cur->_parent;
}
else // 叔叔不存在或者叔叔存在且为黑
{
// g
// p u
//c
// 单旋+变色
if (cur == parent->_left)
{
RotateR(grandfather);
parent->_col = BLACK;
grandfather->_col = RED;
}
else
{
// g
// p u
// c
// 双旋+变色
RotateL(parent);
RotateR(grandfather);
cur->_col = BLACK;
grandfather->_col = RED;
}
break;
}
}
else
{
// g
// u p
Node* uncle = grandfather->_left;
// 叔叔存在且为红，-》变色即可
if (uncle && uncle->_col == RED)
{
parent->_col = uncle->_col = BLACK;
grandfather->_col = RED;
// 继续往上处理
cur = grandfather;
parent = cur->_parent;
}
else
{
// 情况二：叔叔不存在或者存在且为黑
// 旋转+变色
// g
// u p
// c
if (cur == parent->_right)
{
RotateL(grandfather);
parent->_col = BLACK;
grandfather->_col = RED;
}
else
{
// g
// u p
// c
RotateR(parent);
RotateL(grandfather);
cur->_col = BLACK;
grandfather->_col = RED;
}
break;
}
}
}
_root->_col = BLACK;
return { Iterator(newnode, _root), true };
}
Iterator Find(const K& key)
{
Node* cur = _root;
KeyOfT kot;
while (cur)
{
if (kot(cur->_data) < key)
{
cur = cur->_right;
}
else if (kot(cur->_data) > key)
{
cur = cur->_left;
}
else
{
return Iterator(cur, _root);
}
}
return End();
}
private:
void RotateR(Node* parent)
{
Node* subL = parent->_left;
Node* subLR = subL->_right;
parent->_left = subLR;
if (subLR)
subLR->_parent = parent;
Node* parentParent = parent->_parent;
subL->_right = parent;
parent->_parent = subL;
if (parent == _root)
{
_root = subL;
subL->_parent = nullptr;
}
else
{
if (parentParent->_left == parent)
{
parentParent->_left = subL;
}
else
{
parentParent->_right = subL;
}
subL->_parent = parentParent;
}
}
void RotateL(Node* parent)
{
Node* subR = parent->_right;
Node* subRL = subR->_left;
parent->_right = subRL;
if (subRL)
subRL->_parent = parent;
Node* parentParent = parent->_parent;
subR->_left = parent;
parent->_parent = subR;
if (parentParent == nullptr)
{
_root = subR;
subR->_parent = nullptr;
}
else
{
if (parent == parentParent->_left)
{
parentParent->_left = subR;
}
else
{
parentParent->_right = subR;
}
subR->_parent = parentParent;
}
}
void Destroy(Node* root)
{
if (root == nullptr)
{
return;
}
Destroy(root->_left);
Destroy(root->_right);
delete root;
}
private:
Node* _root = nullptr;
};本章完。
有“AI”的1024 = 2048，欢迎大家加入2048 AI社区
更多推荐
6
0- 0
已为社区贡献6条内容
所有评论(0)
