基于STM32及云平台的智能温室大棚控制系统设计与开发

第一章 系统总体设计

本系统针对传统温室大棚人工管控效率低、环境参数调控不精准的问题，结合STM32微控制器与云平台技术，构建“本地采集-智能控制-云端管理”的三层智能管控体系，实现温室环境的自动化监测与精准调控。系统以“低功耗、高可靠、易拓展”为核心目标，覆盖温湿度、光照强度、土壤墒情、CO₂浓度等核心环境参数的采集，以及风机、水肥泵、遮阳帘、加热装置等执行设备的联动控制，适配果蔬、花卉等不同作物的生长需求，可显著提升温室种植的智能化水平与产量效益。

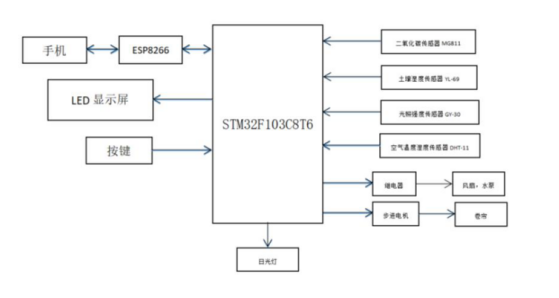

系统整体架构分为感知层、控制层与云端层：感知层通过各类传感器实时采集温室环境数据；控制层以STM32F103系列微控制器为核心，完成数据预处理、本地逻辑判断与执行设备驱动；云端层基于物联网平台实现数据存储、可视化展示、远程指令下发与异常报警，本地与云端通过4G模块完成数据交互，即使断网也能依靠本地程序保障基础调控功能，兼顾实时性与可靠性。

第二章 硬件选型与集成设计

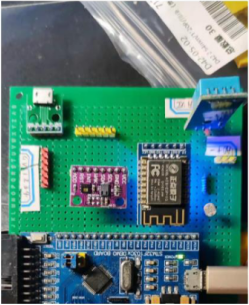

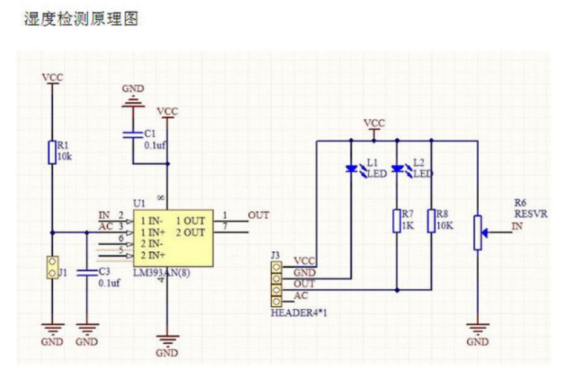

硬件系统采用模块化设计，核心由STM32主控模块、传感器采集模块、执行驱动模块、通信模块及供电模块组成。主控模块选用STM32F103ZET6，其丰富的GPIO口、ADC通道可满足多传感器接入与设备控制需求，且运算能力足以支撑本地控制逻辑的快速响应。传感器模块适配DHT11（温湿度）、BH1750（光照）、土壤湿度传感器、MG811（CO₂浓度），通过I2C或ADC接口与主控通信，采样频率可按需设置为1-5分钟/次，平衡数据精度与功耗。

执行驱动模块采用继电器模块与电机驱动板，分别控制水肥泵、风机等开关类设备与遮阳帘、通风窗等电机类设备，加入光电隔离电路减少电磁干扰，保障驱动稳定性。通信模块选用4G DTU模块，实现STM32与云端平台的双向数据传输；供电模块采用12V锂电池组配合太阳能充电板，满足大棚无市电场景的供电需求，同时设计过充过放保护电路，延长电池使用寿命。各模块通过标准化接口集成，整体结构紧凑，适应温室高温高湿的恶劣环境。

第三章 软件设计与功能实现

软件设计分为本地嵌入式程序与云端平台程序两部分，均采用模块化开发思路。本地程序基于C语言开发，核心实现数据采集、逻辑控制、异常处理与通信交互：STM32定时读取传感器数据，与预设的作物生长阈值对比，当温湿度超标时自动驱动风机、加热装置，土壤墒情不足时触发水肥泵灌溉，实现“阈值触发式”本地自主控制；同时将实时数据按固定格式封装，通过4G模块上传至云端，并接收云端下发的参数调整、手动控制等指令。

云端平台基于阿里云IoT Studio开发，具备数据可视化、远程控制、历史数据分析、异常报警四大核心功能：通过仪表盘实时展示温室环境参数，支持按时间维度查看数据曲线；提供远程手动控制界面，可一键启停执行设备；基于历史数据生成作物生长环境分析报告，辅助种植决策；当参数超出阈值时，通过短信、APP推送等方式向管理员发送报警信息。本地程序还加入故障自检功能，传感器或执行设备异常时及时标记并上传云端，便于快速排查问题。

第四章 系统调试与应用分析

系统完成集成后，从硬件通信、数据采集精度、控制响应、云端交互四个维度开展调试。硬件调试验证各传感器数据采集准确，执行设备响应及时，通信模块数据传输无丢包；参数校准后，温湿度采集误差≤±1℃、±5%RH，土壤湿度误差≤±3%，满足精准调控要求；本地控制逻辑调试中，当温度超过30℃时风机自动启动，湿度低于60%时喷雾装置触发，响应延迟≤2秒。

实际应用测试显示，该系统可将温室环境参数波动控制在作物适宜区间内，相较于人工管控，水肥利用率提升20%，能耗降低15%，作物病虫害发生率下降18%。系统支持多大棚集群管理，管理员可通过手机APP远程监控所有大棚状态，大幅减少现场巡检频次。未来可优化方向包括引入AI算法基于作物生长阶段动态调整环境参数阈值，增加视频监控模块实现可视化管控，进一步提升系统的智能化与精细化水平。
