引言：为什么需要OTG切换U盘模式？

        在日常嵌入式开发中，我们经常需要在开发板与PC之间传输数据。传统方式依赖网络（TFTP/NFS）、串口或读卡器，这些方法要么速度慢，要么操作繁琐。而借助OTG（USB On-The-Go）技术，我们可以让开发板灵活切换角色——既可作为主机连接键盘、鼠标，也可作为设备（Device）模拟成U盘，直接与PC进行高速数据交互。

        本文将基于EASY EAI Nano-TB RV1126B开发板，手把手教你如何通过OTG将开发板切换成U盘模式，实现开发板与PC之间的文件直传，整个过程无需额外硬件，只需简单配置。

1. OTG基本概念

        OTG是USB On-The-Go的缩写，它打破了传统USB“主从固定”的限制。传统USB通信中，主机（Host）负责调度，设备（Device）只能被动响应；而OTG设备则可以在两种角色间动态切换。

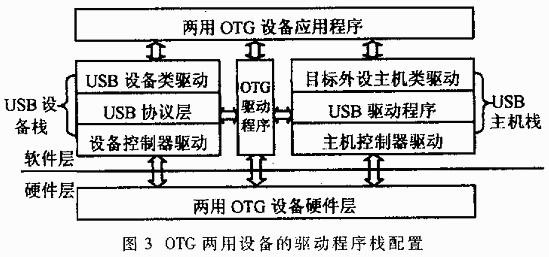

OTG原理图

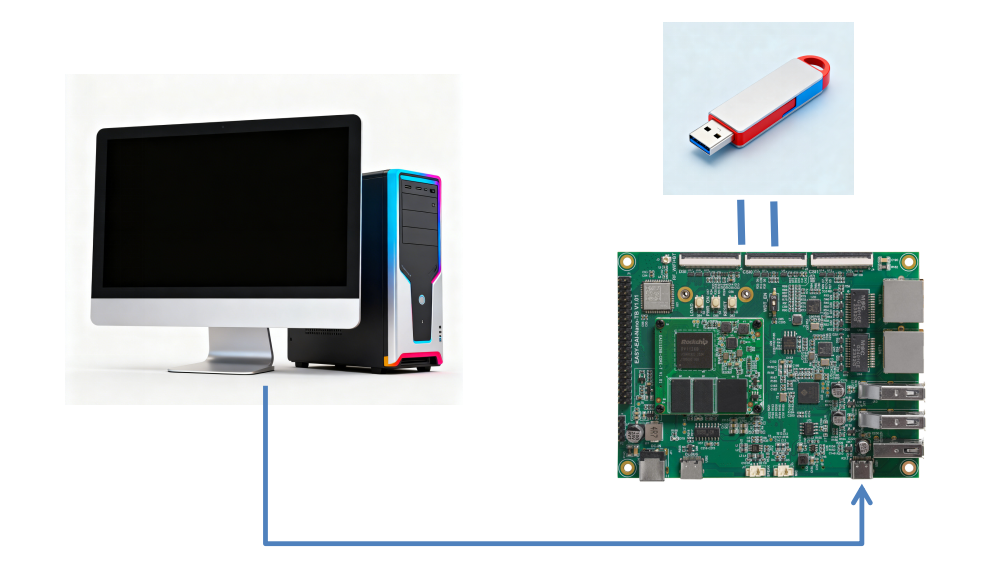

        当RV1126B开发板的OTG接口连接到PC时，它会作为USB设备（Device）出现；而如果连接U盘或键盘，它则自动切换为主机（Host）。这种灵活性使得开发板能适应多种应用场景。

2. 准备工作：硬件与软件环境

2.1 硬件准备

• EASY EAI Nano-TB RV1126B 开发板一块

• USB Type-C 数据线（用于连接PC）

• PC一台（Windows/Linux均可）

• 电源适配器（给开发板供电）

2.2 软件准备

        开发板需要运行Ubuntu系统（或支持内核编译的Linux环境）。本文基于官方提供的Ubuntu SDK进行操作。

3. 升级到最新固件

        在开始之前，建议将开发板的固件升级到最新版本，以确保内核功能和驱动兼容性。固件烧录步骤请参考官方文档《固件烧录与更新》，这里不再赘述。

提示：升级后请确认开发板能正常启动，并且网络/串口连接正常。

4. 获取Ubuntu系统SDK

        我们需要内核源代码来配置OTG相关驱动。下载Ubuntu SDK的方法详见官方文档《嵌入式底层开发/ubuntu系统SDK/源码获取》。下载后解压，得到kernel源代码目录。

5. 内核驱动配置与编译

5.1 修改内核配置

        进入kernel源码目录，执行make menuconfig（需要先配置好交叉编译环境），或者直接修改配置文件arch/arm64/configs/RV1126b_eai.config。

需要开启的关键选项如下：

Device Drivers  --->
  [ ] USB support  --->
    <*> DesignWare USB2 DRD Core Support  (RV1126B默认支持)
    DWC2 Mode Selection (Dual Role mode) ---> (选择双角色模式)
    <*> USB Gadget Support  --->
        <M> USB functions configurable through configfs
        [*] Mass storage  (开启大容量存储)
        <m> Gadget Filesystem
        <M> Mass Storage Gadget

5.2 保存配置并编译内核

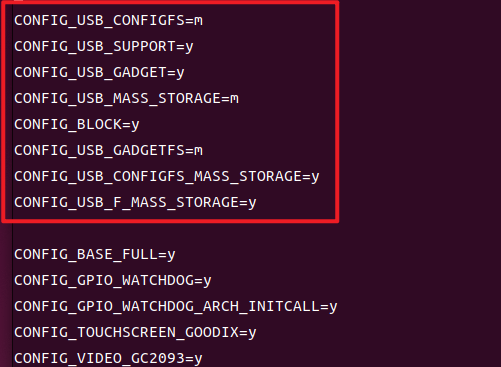

提示：RV1126b_eai.config在kernel_dev/arch/arm64/configs目录中

将上述选项添加到RV1126b_eai.config后，执行编译命令：

./build.sh kernel

        编译完成后，会生成新的内核镜像和内核模块。特别注意：需要将生成的lib_modules.tar.gz拉取到开发板并解压，以更新内核模块。

# 在PC端（假设已通过ADB或网络连接开发板）
adb push lib_modules.tar.gz /userdata/
# 在开发板端
cd /
tar -xvf /userdata/lib_modules.tar.gz -C /usr && sync

5.3 验证模块生成

更新后，检查开发板的/lib/modules/6.1.141/kernel/drivers/usb/目录，应出现以下关键模块：

• gadget/libcomposite.ko

• gadget/legacy/gadgetfs.ko

• gadget/legacy/g_mass_storage.ko

• gadget/function/usb_f_mass_storage.ko

所在目录：/lib/modules/6.1.141/kernel/drivers/usb/...

更新前目录可能为空或只有少量文件，更新后应能看到这些模块。

注意：更新内核后，ADB功能会被禁用，后续调试请使用串口或SSH。

【编译更新前】

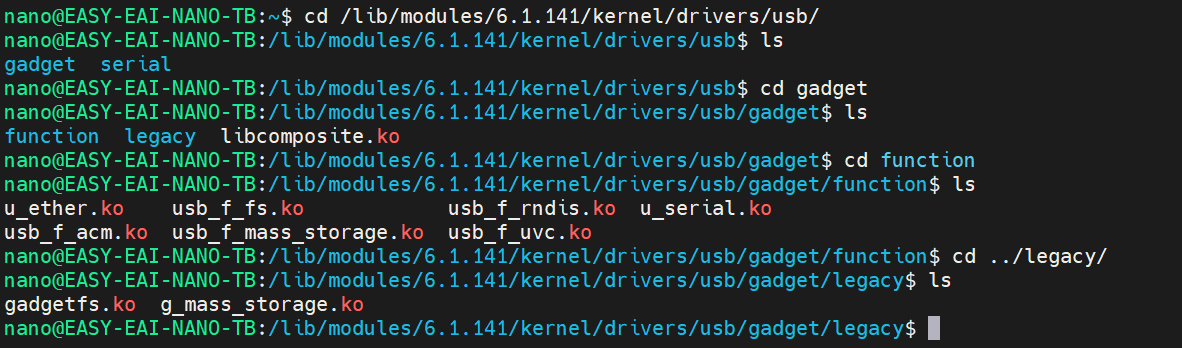

【编译更新后】

6. 创建U盘镜像文件与挂载点

        开发板模拟U盘需要提供一个存储镜像文件，该文件将作为U盘的“虚拟磁盘”。我们可以创建一个1.6GB的镜像（根据开发板内存大小调整）。

6.1 创建镜像

# 创建空镜像文件（count=1600表示1.6GB，可酌情减小）
dd if=/dev/zero of=/userdata/mydisk/udisk.img bs=1M count=1600

6.2 格式化镜像为FAT格式

PC通常只能识别FAT/NTFS等文件系统，这里格式化为vfat：

# 安装dosfstools（如果未安装）
sudo apt-get update && sudo apt-get install dosfstools -y

# 格式化镜像
mkfs.vfat /userdata/mydisk/udisk.img

6.3 绑定loop设备

将镜像文件与loop设备关联，以便后续挂载和模拟：

sudo losetup /dev/loop7 /userdata/mydisk/udisk.img

6.4 创建挂载点并挂载

sudo mkdir -p /mnt/udisk
sudo mount /dev/loop7 /mnt/udisk

        至此，镜像已经挂载到/mnt/udisk，开发板可以像普通目录一样读写该挂载点。所有放入此目录的文件，最终会同步到镜像文件中。

7. 加载内核模块并启动U盘模拟

按照特定顺序加载编译好的内核模块（顺序不能错）：

sudo insmod /lib/modules/6.1.141/kernel/drivers/usb/gadget/legacy/gadgetfs.ko
sudo insmod /lib/modules/6.1.141/kernel/drivers/usb/gadget/libcomposite.ko
sudo insmod /lib/modules/6.1.141/kernel/drivers/usb/gadget/function/usb_f_mass_storage.ko

注意：每条指令执行后无提示是正常的。

最后，加载大容量存储gadget模块，指定使用之前绑定的loop设备：

sudo insmod /lib/modules/6.1.141/kernel/drivers/usb/gadget/legacy/g_mass_storage.ko file=/dev/loop7 removable=1

此时，如果开发板OTG口已连接到PC，PC端应该会立即发现一个新U盘设备，并显示可移动磁盘。

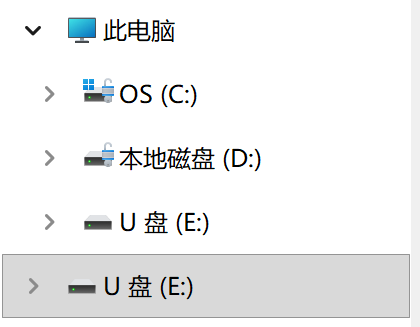

现象示意

（图片说明：Windows系统弹出发现新硬件并显示可移动磁盘）

8. 功能测试

8.1 PC端读写测试

• 在PC上打开新出现的U盘盘符，尝试复制文件进去。

• 文件复制完成后，在开发板终端进入/mnt/udisk目录，执行ls查看，应能看到刚刚拷贝的文件。

8.2 开发板端写入测试

• 在开发板/mnt/udisk目录下创建新文件，例如echo "Hello from RV1126B" > test.txt。

• 然后在PC上重新插拔USB线（或刷新设备），即可在U盘根目录看到test.txt文件。

8.3 数据同步问题处理

• PC写入后开发板看不到：执行以下命令重新挂载即可。

  sudo umount /mnt/udisk && sudo mount /dev/loop7 /mnt/udisk

• 开发板写入后PC看不到：只需重新插拔USB线，PC会自动刷新。

9. 注意事项

1. ADB功能失效：启用大容量存储模式后，ADB会被禁用，因为USB总线被模拟U盘占用。如需调试，请使用串口或SSH。

2. 镜像大小：镜像文件占用实际存储空间，请根据开发板剩余空间合理设置count值。RV1126B通常有足够空间，但若内存紧张可减小至800MB（count=800）。

3. 模块加载顺序：务必按照gadgetfs.ko → libcomposite.ko → usb_f_mass_storage.ko → g_mass_storage.ko的顺序加载，否则可能导致失败。

4. 卸载U盘功能：如需退出U盘模式，可执行sudo rmmod g_mass_storage，然后卸载挂载点并释放loop设备：

   sudo umount /mnt/udisk
   sudo losetup -d /dev/loop7

5. 权限问题：命令前加sudo确保有足够权限。

结语

        通过以上步骤，我们成功将RV1126B开发板配置成了一个即插即用的U盘。这种方法不仅简化了开发板与PC之间的文件交换，也为后续开发提供了更多可能性，比如将开发板模拟成USB摄像头、串口设备等。掌握OTG Gadget的配置，意味着你可以让开发板在各种USB角色间自由切换，真正发挥嵌入式设备的灵活性。

如果在操作中遇到问题，欢迎在评论区留言交流！
