最近有人问我：“PCB工程师待遇最高能到多少？”

我想说：薪资天花板不是由岗位决定的，而是由技术深度和你所处的行业共同决定的。

而每年央视春晚的合作企业名单，就是一份由国家背书的“未来产业地图”。

2026年春晚尤其特殊——它不再只是白酒与家电的舞台，而是被AI、人形机器人、智能出行、国产算力全面接管。

更关键的是这些登上春晚的企业及其供应链公司，正需要具备新型PCB设计能力的工程师！

今天，我们就以2026年央视春晚公布合作企业为线索，拆解它们产品对PCB设计的新需求，并告诉你如何提前布局能力。

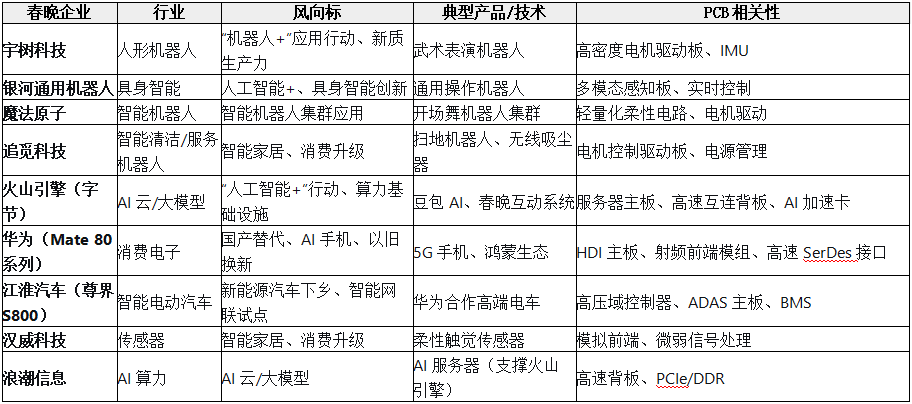

一、2026春晚硬科技企业全景

由此看出2026年三大高增长赛道：机器人 + 智能汽车 + AI算力 ，也是PCB工程师的“新蓝海”。

二、从春晚赞助商产品分析PCB设计挑战与应对方向

以下我们结合2026春晚赞助商或其供应商的典型产品的技术特征，拆解其对PCB设计提出的具体挑战，并指出工程师应重点发展的应对方向。

PCB设计挑战一：高功率密度设计（对应机器人赛道）

企业需求：宇树机器狗、追觅扫地机，要在巴掌大的空间里驱动几百瓦电机；新能源汽车多层PCB板需承载高电压大电流冲击

产品特点：大电流、高发热

PCB设计要点：

散热设计（铜皮计算、过孔阵列、散热器选型）

大电流走线（载流能力、温升估算）

功率回路最小化（降低寄生电感）

PCB设计挑战二：高速信号设计（对应AI芯片/算力赛道/自动驾驶）

企业需求：兆易创新GD32系列主频越来越高；浪潮信息服务器板卡需要PCIe/DDR需要高速信号低损耗传输；自动驾驶对PCB信号传输速率和抗干扰能力要求极高

产品特点：数据传播速率越来越高

PCB设计要点：

阻抗控制（单端50Ω，差分90/100Ω）

等长处理（DDR地址/数据线误差<20mil）

串扰抑制（3W规则、屏蔽过孔）

高速连接器区域设计（服务器背板）

PCB设计挑战三：模拟小信号处理（对应传感器/智能硬件赛道）

企业需求：汉威科技气体传感器、银河通用机器人的感知系统

产品特点：微弱信号（mV/μA级）、高精度、抗干扰

PCB设计要点：

模拟数字分区（避免数字噪声污染）

屏蔽设计（包地、屏蔽罩）

低噪声电源（LDO选型、滤波）

PCB设计挑战四：可制造性设计（对应所有量产企业）

企业需求：所有春晚企业最终都要量产，不能只“能亮”

产品特点：成千上万块板子，工艺窗口要宽

PCB设计要点：

DFM检查（最小线宽/间距、环宽、丝印）

拼板设计（V-cut、邮票孔、工艺边）

元器件选型（封装可焊性、采购周期）

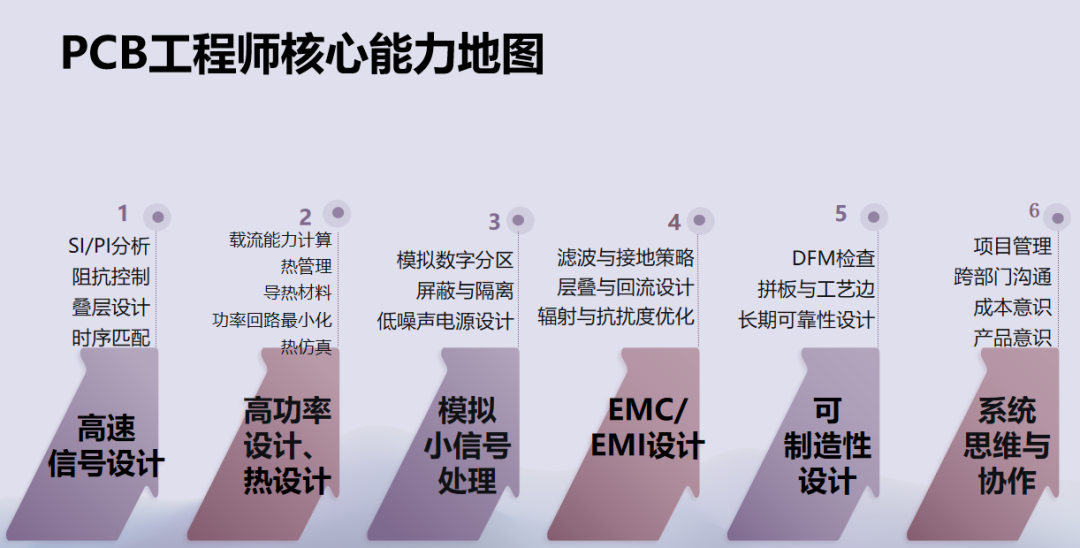

三、PCB工程师的核心能力地图

结合上述行业趋势，我们可以提炼出未来PCB工程师必须具备的六大核心能力：

四、如何持续提升这些能力？——我的实战建议

✅ 建议1：精读+复刻顶级参考设计

找你感兴趣的目标行业产品官网硬件设计公开资料（含PCB设计）

用相对集中时间分析原理图、复刻PCB，对比分析参考板设计并思考：为什么电容放这里？为什么走线绕开？为什么用这种过孔？

写一篇“学习总结报告”，再次加深对设计知识点的理解。

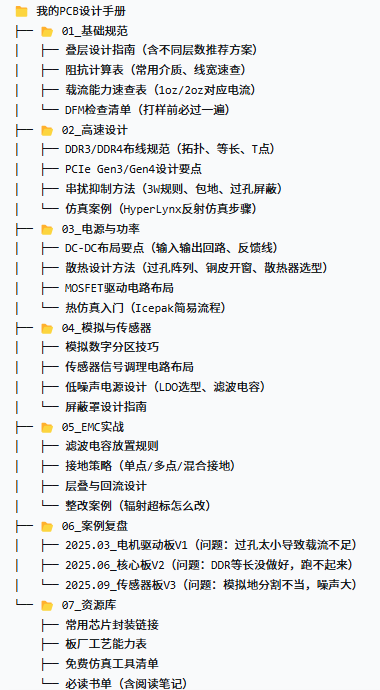

✅ 建议2：打造个人PCB知识体系——“我的设计手册”

建立自己的“PCB知识体系”，当遇到问题时，能快速查到自己的笔记和案例。可以用一些软件工作做整理，参考的目录可如下

✅ 建议3：跟踪问题，形成“案例报告”——让自己成为能解决问题的人

1、建立问题跟踪表：每次板子回来，记录所有问题（焊接、功能、EMC、温升等）

例如：

问题描述	原因分析	整改措施	是否复现	归类
电源纹波200mV	输出电容离芯片远	电容移到管脚旁	已解决	电源布局

2、复盘并写成《案例报告》，内容包括：问题现象、排查过程、根本原因（理论解释）、整改方案（新旧设计对比图）、经验总结（以后怎么避免）

3、可以将《案例报告》发布到相关平台，用输出倒逼输入使自己持续能力提升。

五、从现在开始，布局未来

回到最初的问题：PCB工程师待遇能有多高？

2026年春晚已经给出答案：机器人、AI算力、新能源汽车、智能硬件——这些高价值赛道需要掌握高速、高功率、高可靠设计能力的PCB工程师。那些掌握高速、高可靠、高集成PCB设计能力的人，自然会被市场重金聘请。

所以，请停止焦虑，开始行动：

选一个你感兴趣的赛道

对照上面的能力地图，找到自己的短板

参照文中的实践方法，每周进步一点点

愿我们都成为那个被机会争抢的人。

欢迎留言互动：

评论区聊聊：你目前最想提升哪一项能力？PCB工作中最困惑的是哪些？你们最关注的也是我最渴望分享的！
