I3562 开发板全解析：从硬件参数到接口实战

一、产品简介

 I3562 开发板是一款基于瑞芯微 RK3562 处理器的高性能嵌入式开发平台，由九鼎创展自主研发。

RK3562 作为 Rockchip 新一代 64 位处理器，采用四核ARM Cortex-A53 架构，主频最高可达 2.0GHz，并内置独立的 NPU，可用于轻量级人工智能应用。该开发板支持 PCIe2.1、USB3.0 OTG、千兆以太网等各类高速接口，同时集成了丰富的视频输入输出接口，为智能设备、边缘计算、AI 应用等场景提供了强大的硬件支撑。

二、核心硬件参数

1. 系统配置

• CPU：RK3562 (Cortex-A53)
• 主频：2GHz
• RAM：2GB / 4GB / 8GB 可选
• ROM：4GB / 8GB / 16GB / 32GB / 64GB 可选
• 电源 IC：RK809-5A，支持动态调频

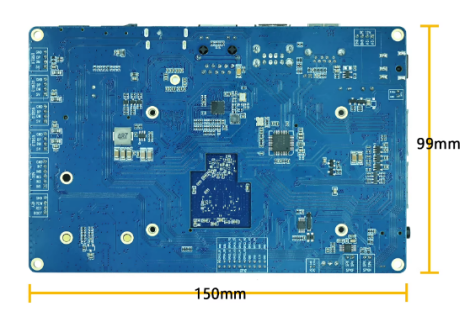

• 尺寸：150mm × 99mm × 1.6mm
• 工作温度：0~70℃
• 储存温度：-10~50℃

2. 接口参数

• 电源：DC 输入，12V/3A
• LCD 接口：1 路 MIPI-DSI / LVDS 复用
• Touch 接口：电容触摸，I2C 接口
• 音频接口：IIS/PCM/PDM/SPDIF
• SD 卡接口：1 路 SDIO 输出通道
• emmc 接口：板载 emmc 接口，管脚不另外引出
• 以太网接口：1 路千兆以太网
• USB HOST 2.0：6 路
• USB HOST 3.0：1 路
• UART 接口：1 路
• Camera 接口：1 路 MIPI-CSI 输入
• HDMI 接口：1 路 HDMI2.0 IN

三、硬件接口布局与功能详解

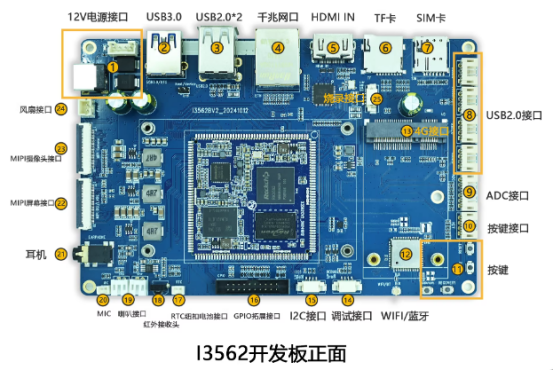

1. 正面接口布局

I3562 开发板正面接口布局清晰，主要接口如下：

12V 电源输入接口：采用 4PIN 电源插座，建议使用 12V/3A 电源适配器。

USB3.0 接口：支持 OTG 功能，可用于烧录固件或连接 U 盘、鼠标等外设。

USB2.0 接口：包含 1 个双层 Type A 接口和 4 个 4PIN 座子，由 HUB 芯片扩展而来。

千兆以太网口：RGMII 接口，提供高速网络连接。

HDMI IN 接口：通过 LT6911C 芯片将 HDMI 信号转换为 MIPI 信号。

TF 卡座：支持 TF 卡启动和多媒体文件存储。

SIM 卡座：与 PCIE 接口配合，可接入 4G 模块实现移动网络。

4G 模块接口：标准 PCIE 总线接口，用于扩展 4G 通信模块。

调试串口 (UART0)：4PIN TTL 电平接口，默认作为调试串口。

I2C 接口：用于连接各类 I2C 外设。

GPIO 拓展接口：2×10PIN 排针，方便进行 GPIO 扩展开发。

MIPI 摄像头接口 (CSI)：1 路 MIPI-CSI 输入，支持摄像头扩展。

MIPI/LVDS 显示接口 (DSI)：MIPI 与 LVDS 复用接口，二选一使用。

音频接口：包含耳机输出、麦克风输入和双喇叭输出接口。

其他接口：RTC 纽扣电池接口、红外接收头、风扇接口等。

四、关键接口实战应用

1. 电源与调试

电源接入：将 12V/3A 电源适配器插入 12V 电源输入接口，确保供电稳定。

串口调试：通过调试串口（UART0）连接 PC，波特率通常为 115200，可用于查看系统启动日志和进行命令行操作。

2. 显示与视频

HDMI 输入：通过 HDMI IN 接口接入外部视频源，开发板可将其转换为 MIPI 信号输出到显示屏。

MIPI 显示：使用 MIPI-DSI 接口连接 MIPI 显示屏，或通过 LVDS 接口连接传统 LVDS 屏，二选一配置。

摄像头输入：通过 MIPI-CSI 接口接入摄像头模块，结合 RK3562 的 NPU 可实现 AI 视觉应用。

3. 网络与存储

千兆以太网：提供稳定的高速网络连接，适用于需要大量数据传输的场景。

4G 扩展：通过 PCIE 接口接入 4G 模块，并插入 SIM 卡，即可实现移动网络连接。

存储扩展：通过 TF 卡接口或板载 eMMC 进行数据存储和系统启动。

五、总结

I3562 开发板凭借 RK3562 处理器的强大性能和丰富的接口资源，为嵌入式开发者提供了一个灵活、高效的开发平台。无论是用于智能网关、工业控制，还是 AI 视觉、边缘计算等前沿领域，该开发板都能提供可靠的硬件支撑。

通过对硬件参数和接口功能的深入理解，开发者可以快速上手，充分发挥开发板的潜力，加速产品落地。
