前言：计算机学子的ER图“渡劫”时刻

对于计算机相关专业的大学生而言，ER图（实体-关系图）是贯穿《数据库原理》课程作业、课程设计、毕业设计的“必考题”——无论是简单的学生信息管理系统课设，还是复杂的校园电商、教务管理类毕设，ER图都是呈现数据库实体、属性及关联关系的核心载体，更是论文评分、答辩考核的关键加分项。

但实际操作中，绝大多数同学都会陷入ER图绘制的“困境”：手动拖拽实体易出错、SQL语句与图表无法同步、导出格式不兼容论文要求、专业工具收费或上手难度高……尤其面对MySQL、SQL Server相关的实操作业，既要兼顾数据库语法规范，又要保证ER图的规范性，往往耗费大量时间却收效甚微。

今天就结合数据库核心技术点，聊聊如何高效绘制符合课设、毕设要求的ER图，同时分享一款免费在线工具，用SQL/AI双驱动破解绘图难题，兼顾小白易用性和技术专业性。

一、技术背景与问题引入：为什么我们需要高效ER图工具？

1.1 课设毕设中ER图的核心作用

在计算机专业课程作业、课设、毕设中，ER图的核心价值的是“桥梁作用”——连接业务需求与数据库实现：

• 课程作业：直观呈现简单数据库结构，验证SQL建表语句的合理性，贴合《数据库原理》课程考点；

• 课程设计：作为数据库模块的核心文档，清晰展示多实体、多关联的逻辑关系，为后续代码开发（如Java+MySQL项目）提供依据；

• 毕业设计：论文核心图表之一，体现数据库设计的专业性，答辩时需清晰阐述ER图与SQL实现、业务场景的关联，是加分关键。

1.2 大学生绘制ER图的常见痛点（精准戳中需求）

痛点1：手动绘图低效且易出错，适配SQL难度高

多数同学初期绘制ER图时，会采用手动拖拽实体、添加属性的方式，但面对课设中3个以上实体（如学生、课程、成绩、教师）、多对多关联（如学生选修课程）时，不仅拖拽调整耗时久，还容易出现属性遗漏、关系标注错误的问题。更麻烦的是，手动绘制的ER图无法与MySQL、SQL Server建表语句同步，一旦修改SQL，需重新调整图表，反复返工浪费时间。

痛点2：格式不兼容，论文提交频繁踩坑

课设、毕设论文普遍要求ER图以Visio格式（.vsd、.vsdx）提交，或插入Word、LaTeX论文时需保持矢量图清晰度（避免放大模糊）。但市面上多数免费工具仅支持PNG格式导出，手动转换格式易丢失细节、出现错乱；而Visio、PowerDesigner等专业工具不仅收费，还需安装配置，学习成本高，对于仅用于临时作业的学生党而言极不友好。

痛点3：小白入门难，技术与实操脱节

刚接触数据库的同学，往往对“实体-属性-关系”的映射逻辑理解不深，不清楚如何将MySQL/SQL Server建表语句中的主键、外键，转化为ER图中的实体关联；而复杂工具的专业操作（如关系 cardinality 设置、字段约束标注），进一步提升了入门难度，导致绘图时间远超学习、编码时间。

痛点4：工具收费或有门槛，学生党无额外预算

主流专业ER图工具多为付费会员制，或有导出次数限制，对于仅用于课设、毕设的学生而言，无需长期使用却要承担费用，增加了不必要的负担；部分免费工具功能残缺，无法适配MySQL、SQL Server语法，生成的ER图不符合课程要求。

痛点总结

大学生需要的ER图工具，核心是“免费、零门槛、高适配、强关联SQL”——既能快速生成规范ER图，适配课设毕设论文格式要求，又能衔接MySQL、SQL Server实操，帮助小白理解技术原理，同时节省时间、规避踩坑，专注于核心的数据库设计和论文撰写。

二、功能介绍：适配学生场景，免费且兼顾专业与易用

针对上述痛点，一款免费在线ER图工具应运而生，核心定位是“服务大学生课设、毕设”，无需安装、无需注册，打开浏览器即可使用，兼顾小白易用性和技术专业性，完美衔接MySQL、SQL Server实操，以下是核心功能详解（无硬性推销，仅分享实用功能）。

2.1 核心功能1：SQL一键解析，自动生成ER图（适配MySQL/SQL Server）

这是最贴合学生实操场景的功能——无需手动拖拽，只需将自己编写好的MySQL或SQL Server建表语句，复制粘贴到工具中，点击“解析生成”，即可自动提取表名（实体）、字段（属性）、主键、外键（关系），快速生成规范的ER图。

适配场景：课设中需要根据SQL语句绘制ER图、毕设中数据库模块需同步SQL与ER图、修改建表语句后快速更新图表。

亮点：支持单表、多表关联解析，精准识别MySQL与SQL Server的语法差异——比如MySQL中的AUTO_INCREMENT自增约束、VARCHAR字段长度，SQL Server中的IDENTITY自增、DATETIME2类型，都会自动同步到ER图中，确保图表与SQL语句完全一致，无需手动校对。

2.2 核心功能2：AI自然语言生成，小白也能快速上手

针对刚接触ER图、不会编写SQL的小白，工具支持AI生成功能——只需用自然语言描述课设/毕设的业务需求，即可自动识别实体、属性和关联关系，生成规范ER图。

适配场景：课程作业初期梳理业务逻辑、小白第一次绘制ER图、毕设中快速生成ER图初稿。

亮点：贴合大学生常见场景，内置教务、图书管理、校园电商等常见课设系统的实体库，输入描述（如“设计图书借阅系统，包含学生、图书、借阅记录，学生可借多本图书，图书可被多个学生借阅”），AI即可快速生成符合规范的ER图，还能自动标注关系类型（一对一、一对多、多对多），生成后可手动调整优化，降低入门难度。

2.3 核心功能3：多格式导出，完美适配论文提交要求

针对课设、毕设论文的格式需求，工具支持免费导出多种格式，彻底解决格式兼容难题，无需手动转换，避免论文排版踩坑。

• Visio格式（.vsdx）：可直接用Visio打开编辑，完全适配多数课程、毕设的提交要求，插入论文后放大无模糊；

• PNG格式：高清无水印，适合插入Word论文、PPT答辩课件，无需担心版权或水印影响评分；

• 附加优势：导出无次数限制、无水印，完全免费，无需开通会员，满足学生党临时使用需求，同时支持云端保存，多设备同步，方便课设、毕设期间反复打磨ER图，分享给导师、同学修改。

2.4 辅助功能：可视化编辑+多数据库适配

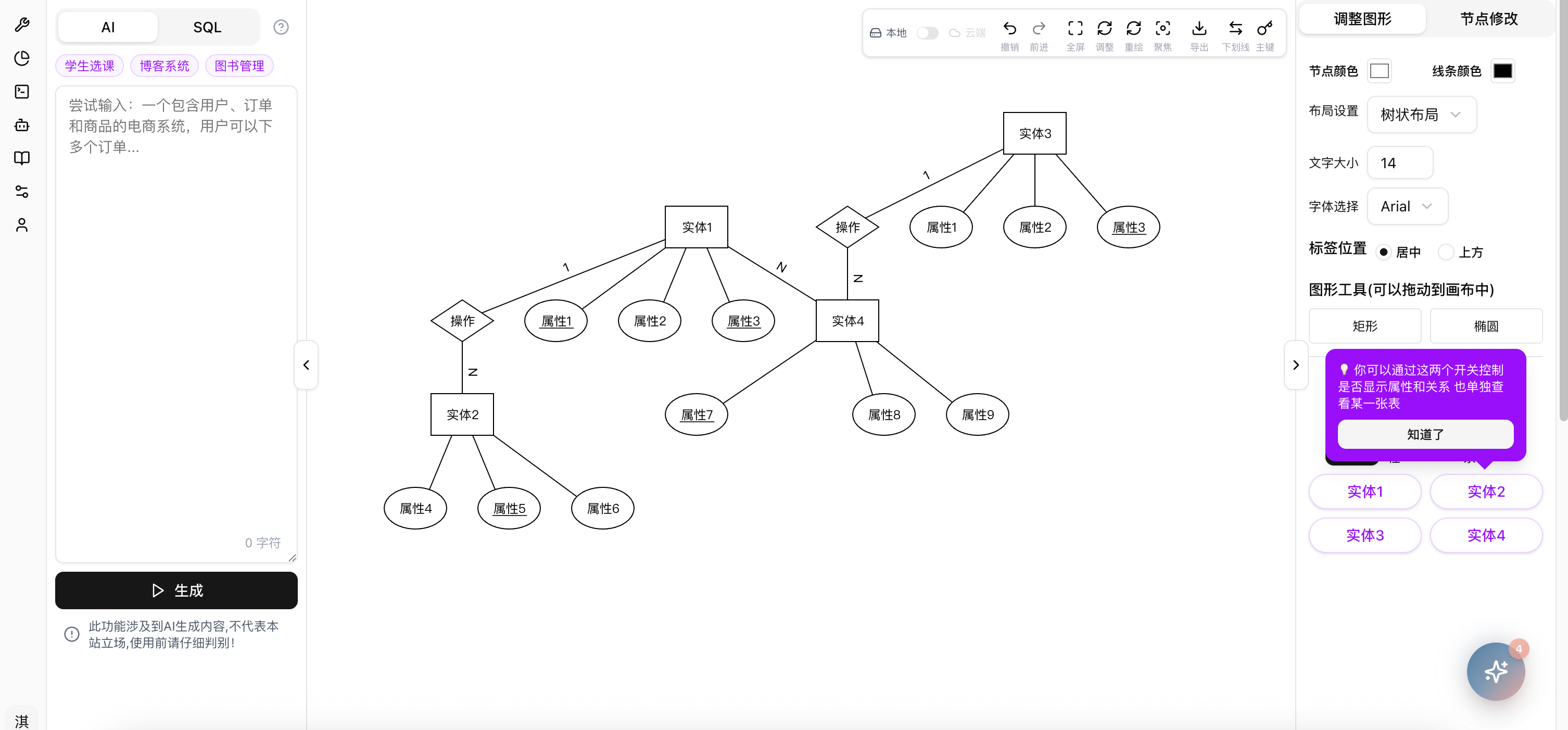

工具提供极简拖拽式编辑界面，生成ER图后，可直接点击实体、关系进行修改——新增实体属性、调整关系类型、修改字段约束、自定义图表样式（颜色、字体），适配论文排版美观度需求；同时深度支持MySQL、SQL Server两种大学生最常用的数据库，实现“SQL→ER图→SQL”双向转换，修改ER图后可反向导出建表语句，避免重复编写SQL，提升设计效率。

三、原理说明：深入理解，兼顾技术干货与课设答辩加分

作为计算机专业学生，使用工具的同时，了解其核心原理，不仅能更灵活地运用工具，还能加深对MySQL、SQL Server语法、数据库设计原理的理解，在课设、毕设答辩中，清晰阐述ER图与数据库结构的关联，轻松加分。

工具的核心原理是“输入信息解析→核心要素提取→实体关系建模→可视化渲染→格式导出”的全流程自动化，其中最关键的是结合MySQL、SQL Server技术点，实现SQL解析与ER图的精准映射，以及AI自然语言处理与可视化的衔接，下面分模块详细拆解（兼顾干货深度和小白易懂性）。

3.1 基础铺垫：ER图与MySQL/SQL Server的核心映射关系

在讲解工具原理前，先明确核心知识点——ER图的三大要素（实体、属性、关系），与MySQL、SQL Server数据库表结构的精准映射，这也是课设、毕设中必考点，更是工具实现的基础逻辑。

3.1.1 实体 ↔ 数据库表

ER图中的“实体”（如学生、课程、图书），对应MySQL/SQL Server中的“表（TABLE）”——实体名称即表名，实体的唯一性（如学生的学号），对应表中的主键（PRIMARY KEY），这是数据库设计的核心逻辑，也是工具解析SQL的基础。

示例：MySQL中创建“学生表”的SQL语句：

CREATE TABLE student ( id INT PRIMARY KEY AUTO_INCREMENT, -- 学号（主键、自增） name VARCHAR(20) NOT NULL, -- 姓名（非空属性） class_id INT, -- 班级ID（外键） FOREIGN KEY (class_id) REFERENCES class(id) -- 关联班级表 );

工具解析时，会自动将“student”识别为ER图中的实体，表名作为实体名称，与后续“class”表的外键关联，识别为两个实体的关联关系，完全贴合课设中“实体-表”的映射考点。

3.1.2 属性 ↔ 表字段

ER图中实体的“属性”（如学生的学号、姓名、班级），对应MySQL/SQL Server表中的“字段（COLUMN）”——属性名称即字段名，属性的类型（如数字、字符串）对应字段的数据类型（INT、VARCHAR等），属性的约束（如非空、唯一）对应字段的约束条件（NOT NULL、UNIQUE等）。

关键差异适配（工具核心亮点）：

• 自增约束：MySQL用AUTO_INCREMENT，SQL Server用IDENTITY(1,1)，工具会自动识别两种语法，在ER图中统一标注“自增主键”，避免因语法差异导致图表不规范；

• 日期类型：MySQL用DATETIME，SQL Server用DATETIME2，工具会自动映射为ER图中统一的“日期属性”，同时保留原始字段类型标注，适配课设中数据库语法规范要求；

• 约束标注：非空（NOT NULL）、唯一（UNIQUE）、外键（FOREIGN KEY）等约束，工具会在ER图属性旁标注，清晰呈现表结构逻辑，符合论文中ER图的规范要求。

3.1.3 关系 ↔ 主键/外键关联

ER图中实体间的关系（一对一、一对多、多对多），对应MySQL/SQL Server中的“主键-外键关联”，这是工具解析SQL、生成ER图关系的核心逻辑，也是课设、毕设答辩中的高频提问点。

工具识别逻辑（贴合学生学习重点）：

• 一对多关系：最常见场景（如班级与学生），MySQL/SQL Server中通过“外键关联主键”实现（学生表的class_id关联班级表的id），工具解析到外键时，自动识别为“一对多”关系，用带箭头的线条标注（箭头指向主键表，即班级→学生）；

• 多对多关系：如学生与课程（一个学生可选多门课，一门课可被多个学生选），数据库中需创建中间表（如student_course），工具会自动识别中间表的主键-外键关联，将学生、课程实体标注为“多对多”关系，避免手动标注错误；

• 一对一关系：如学生与学生证（一个学生对应一个学生证），工具通过“主键关联主键”或“外键+唯一约束”识别，自动标注关系类型，贴合课设中复杂关系的设计需求。

3.2 SQL生成ER图的核心原理（重点，贴合课设实操）

SQL生成ER图的本质是“SQL语法解析→结构化信息提取→ER图要素映射→可视化渲染”，工具内置轻量级SQL解析引擎，专门针对MySQL、SQL Server的建表语句优化，适配学生课设中常见的SQL语法，核心流程分为4步，每一步都贴合《数据库原理》课程知识点。

3.2.1 第一步：词法分析（SQL“拆分单词”）

解析引擎首先对输入的MySQL/SQL Server建表语句进行词法分析，将完整SQL语句拆分为一个个独立的“词法单元（Token）”，相当于给SQL语句“拆分单词”，过滤注释、空格等无关信息，方便后续解析。

示例：对上述student表的SQL语句进行词法分析后，会提取出以下核心Token：

关键字：CREATE TABLE、INT、PRIMARY KEY、AUTO_INCREMENT、VARCHAR、NOT NULL、FOREIGN KEY、REFERENCES；

标识符：student（表名）、id、name、class_id、class（关联表名）；

数据类型：INT、VARCHAR(20)；

约束符号：逗号、括号、分号。

这一步的核心作用是“筛选有效信息”，避免无关内容干扰解析结果，同时为后续语法分析奠定基础，也是我们学习SQL语法时“拆分语句”的核心思路。

3.2.2 第二步：语法分析（构建SQL语法树）

语法分析是核心步骤，解析引擎基于MySQL、SQL Server的语法规则，对词法分析后的Token进行整理，构建“抽象语法树（AST）”，识别表定义、字段属性、约束关系等关键信息，判断SQL语句是否符合语法规范——这也是工具能“纠错”的原因（如SQL语句缺少括号、外键关联错误，工具会提示语法问题，帮助学生修正课设中的SQL错误）。

关键适配：工具会区分MySQL与SQL Server的语法差异，比如识别到IDENTITY(1,1)，会判定为SQL Server的自增约束；识别到AUTO_INCREMENT，会判定为MySQL的自增约束，确保跨数据库语法的兼容性，贴合学生课设中“多数据库适配”的需求。

3.2.3 第三步：语义分析与要素提取（映射ER图核心要素）

语义分析阶段，引擎会对语法树进行校验，判断字段类型合法性、外键关联有效性（如外键关联的表是否存在、字段类型是否一致），同时提取出ER图所需的三大核心要素，完成“SQL→ER图”的映射：

• 提取实体：将CREATE TABLE后的表名（如student、class）提取为ER图实体，标注实体名称；

• 提取属性：将每个表中的字段名、数据类型、约束条件，提取为对应实体的属性，标注属性类型和约束（如id：INT、主键、自增）；

• 提取关系：通过外键约束（FOREIGN KEY）提取实体间的关联关系，结合表结构判断关系类型（一对一、一对多、多对多），标注关系名称（如“属于”“选修”）。

示例：解析student表和class表的SQL语句后，会提取出“student”“class”两个实体，提取各自的字段属性，通过class_id外键关联，识别出“class→student”的一对多关系，为后续可视化渲染提供结构化数据。

3.2.4 第四步：可视化渲染（生成规范ER图）

基于提取的“实体-属性-关系”结构化数据，工具通过前端渲染引擎（采用SVG矢量图形技术），按照ER图的绘制规范，自动生成可视化图表：用矩形表示实体，椭圆形表示属性，菱形表示关系，并用线条将属性与实体、实体与关系连接起来，同时自动优化布局，避免元素重叠，保证ER图的可读性和规范性。

亮点：渲染过程中，会保留MySQL/SQL Server的语法特征标注（如自增约束、字段类型），既符合ER图绘制规范，又贴合课设中“SQL与ER图同步”的要求，插入论文后清晰呈现技术细节。

3.3 AI生成ER图的核心原理（小白易懂，答辩可拓展）

AI生成ER图的核心技术支撑是自然语言处理（NLP），通过对用户输入的自然语言业务描述进行语义理解、要素提取、关系建模，最终转化为规范ER图，核心流程分为5步，贴合学生课设中“业务需求→数据库设计”的思路，小白也能理解其逻辑。

3.3.1 第一步：输入文本预处理（清洗冗余信息）系统首先对用户输入的自然语言描述（如课设需求）进行预处理，目的是清洗冗余信息，保留核心语义，为后续分析做准备：

3.3.2 第二步：实体识别（核心步骤，贴合课设场景）

实体识别的目标是从预处理后的文本中，精准提取ER图中的“实体”（对应数据库表），核心依赖命名实体识别（NER）技术，同时结合大学生课设、毕设的常见场景优化模型——内置教务、图书管理、校园电商等常见系统的实体库，提升识别准确率。

3.3.3 第三步：

3.3.4 第四步：

3.3.5 第五步：可视化渲染（生成ER图）

与SQL生成ER图的渲染逻辑一致，将提取的“实体-属性-关系”结构化数据，通过SVG渲染引擎转化为可视化ER图，自动优化布局、标注约束信息，生成后可手动编辑调整，贴合论文排版和课设规范需求。

3.4 格式导出原理（适配论文提交，重点）

工具支持PNG、Visio两种核心格式导出，核心原理是“将可视化ER图的结构化数据，转化为对应格式的文件”，兼顾兼容性和清晰度，完美解决论文提交踩坑问题，核心解析如下：

3.4.1 PNG格式导出原理

PNG导出采用矢量图转位图技术，首先保留ER图的矢量结构（确保放大无模糊），然后根据用户设置的分辨率，将矢量图形转化为PNG位图，同时去除水印、保留图表细节——导出的PNG文件可直接插入Word论文、PPT答辩课件，清晰度满足学术排版要求，无需额外处理。

3.4.2 Visio格式导出原理

Visio格式导出是工具的核心优势之一，原理是“解析Visio文件格式规范，将ER图结构化数据映射为Visio可识别的图形元素”：

工具内置Visio格式解析模块，将ER图中的实体（矩形）、属性（椭圆形）、关系（菱形、线条），分别映射为Visio中的对应图形组件，同时保留实体名称、属性信息、约束标注等细节；导出的.vsdx文件，可直接用Visio打开编辑，支持修改布局、添加备注，完全适配多数课程、毕设的Visio格式提交要求，避免手动转换格式导致的细节丢失、格式错乱问题。

四、实际应用场景（贴合大学生课设/毕设，可直接参考）

结合工具功能和技术原理，分享3个大学生最常用的场景，帮助大家快速上手，节省课设、毕设时间，同时加深对数据库知识点的理解。

4.1 场景1：课程作业——根据MySQL SQL语句绘制ER图

适用场景：《数据库原理》课程作业，要求根据给定的MySQL建表语句，绘制ER图并标注约束条件。

操作步骤：复制MySQL建表语句→粘贴到工具→选择“MySQL”数据库类型→点击解析生成→检查实体、属性、关系是否正确→导出PNG/Visio格式，插入作业报告。

优势：无需手动拖拽，避免属性、关系标注错误，同时同步SQL语法规范，作业正确率更高，节省绘图时间。

4.2 场景2：课程设计——校园管理系统ER图绘制与优化

适用场景：课设（如学生信息管理系统、图书借阅系统），需要设计多实体、多关联的ER图，同时衔接SQL开发。

操作步骤：用AI生成ER图初稿（输入课设业务需求）→手动编辑优化实体、属性、关系→反向导出MySQL/SQL Server建表语句→基于导出的SQL进行代码开发→修改SQL后，重新解析更新ER图→导出Visio格式，插入课设报告。

优势：实现“ER图→SQL→ER图”双向同步，避免反复修改，同时ER图规范美观，贴合课设评分标准，答辩时可清晰阐述技术逻辑。

4.3 场景3：毕业设计——复杂系统ER图绘制与论文提交

适用场景：毕设（如校园电商、教务管理系统），需要绘制复杂ER图（5个以上实体、多对多关系），适配论文Visio格式提交要求，同时答辩时需阐述原理。

操作步骤：梳理毕设业务需求→用AI生成ER图初稿→结合MySQL/SQL Server语法，优化实体属性和关系约束→云端保存，反复打磨→导出Visio格式提交论文→结合工具原理，准备答辩话术（如SQL解析逻辑、实体关系映射）。

优势：复杂关系自动识别，避免手动绘图出错；Visio格式直接提交，无需排版修改；结合原理准备答辩，轻松加分。

五、总结：工具是辅助，技术才是核心

对于计算机专业的大学生而言，ER图绘制不仅是作业、课设、毕设的“任务”，更是理解数据库设计原理、衔接SQL实操的重要载体。这款免费在线ER图工具，本质是帮助我们“节省绘图时间、规避踩坑”，让我们能专注于核心的技术学习和论文撰写——它支持SQL/AI双驱动、适配MySQL/SQL Server、免费导出PNG/Visio格式，完美贴合学生场景，但工具终究是辅助，掌握ER图与数据库的映射原理、SQL语法规范，才是真正的核心竞争力。

希望这篇博客，既能帮大家高效搞定课设、毕设中的ER图难题，也能让大家在使用工具的同时，加深对数据库知识点的理解，在作业、答辩中都能拿到理想的成绩。

最后提醒：工具完全免费、无需安装，打开浏览器即可使用，无论是小白还是有基础的同学，都能快速上手，快去试试吧！
