基于matlab的一级倒立摆系统控制仿真，带GUI操作界面 1.软件版本 matlab2022a 2.运行方法 使用matlab2022a或者高版本仿真，运行文件夹中的tops.m或者main.m。 运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。 具体操作观看提供的程序操作视频跟着操作。 3.内容简介 一个可以活动的小车上立着一根不稳定随时会倒下的杆。 小车的轮子由电机控制，可以控制小车电机的转动力矩M。 同时，也可以获取小车轮子转动的圈数N（可以精确到小数）和杆相对于垂直位置的倾角α. 不考虑车轮打滑, 小车所受力大小等于电机力矩乘车轮半径, 小车位置可以从转动圈数计算出, 小车可简化为最经典的一阶倒立摆:

当你在某宝搜平衡车时，可曾想过背后藏着怎样的控制魔法？今天咱们就来拆解这个走钢丝的机器人——一级倒立摆系统。直接上硬菜，先看现场表演：在MATLAB的GUI界面上，小车载着细杆左右漂移，突然给个干扰力，杆子晃两下居然又站稳了！

先扒开系统外壳看内脏。倒立摆的状态方程长这样：

% 系统参数配置
M = 0.5;   % 小车质量
m = 0.2;   % 摆杆质量
l = 0.3;   % 摆杆半长
g = 9.81;  % 重力加速度

% 状态空间方程
A = [0 1 0 0;
     0 0 (-m*g)/M 0;
     0 0 0 1;
     0 0 (M+m)*g/(M*l) 0];
B = [0; 1/M; 0; -1/(M*l)];

这组方程堪称平衡车界的地基，但直接控制容易翻车。聪明的工程师们祭出LQR控制器，就像给系统装了自动驾驶仪：

Q = diag([10 1 100 10]);  % 状态权重
R = 0.01;                % 控制量权重
K = lqr(A,B,Q,R);        % 计算反馈矩阵

这里的门道在于Q矩阵的第三项特别大，相当于告诉控制器："杆子的角度最重要，给老子盯紧了！"

基于matlab的一级倒立摆系统控制仿真，带GUI操作界面 1.软件版本 matlab2022a 2.运行方法 使用matlab2022a或者高版本仿真，运行文件夹中的tops.m或者main.m。 运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。 具体操作观看提供的程序操作视频跟着操作。 3.内容简介 一个可以活动的小车上立着一根不稳定随时会倒下的杆。 小车的轮子由电机控制，可以控制小车电机的转动力矩M。 同时，也可以获取小车轮子转动的圈数N（可以精确到小数）和杆相对于垂直位置的倾角α. 不考虑车轮打滑, 小车所受力大小等于电机力矩乘车轮半径, 小车位置可以从转动圈数计算出, 小车可简化为最经典的一阶倒立摆:

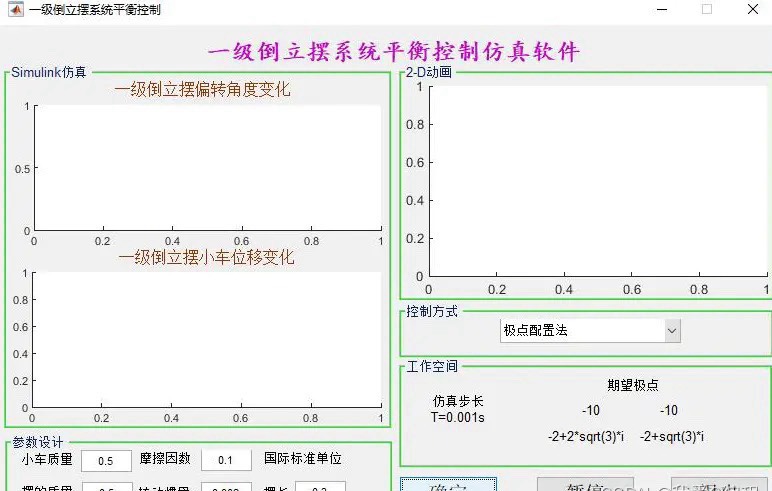

接下来是重头戏——GUI交互界面。MATLAB的GUIDE工具生成的.fig文件里藏着一个控制面板：

function start_Callback(hObject, eventdata, handles)
    % 启动按钮回调函数
    set_param('pendulum_model','SimulationCommand','start');
    set(handles.status_text,'String','倒立摆开始起舞');

    % 实时数据更新线程
    while strcmp(get_param('pendulum_model','SimulationStatus'),'running')
        angle = get(logsout,'angle').Values.Data;
        position = get(logsout,'position').Values.Data;
        refreshdata(handles.plot_axes,'caller');
        drawnow;
    end
end

这个回调函数就像指挥家的手势，一点按钮就触发仿真交响乐。实时曲线用了个骚操作——在while循环里持续抓取仿真数据，drawnow强制刷新画面，效果堪比丝滑的60帧动画。

看看界面上的小心机：

1. 参数输入区支持手动调参，把Q矩阵的[10,1,100,10]改成[50,1,200,5]，立马能看到杆子从老大爷遛弯变成街舞小哥
2. 干扰力滑块实时生效，轻轻一拖就让小车表演"刹车急停接回旋镖"
3. 状态曲线采用双Y轴设计，小车位移和摆杆角度同台飙戏

实测效果惊掉下巴：初始角度给到20度（远超线性区），控制器愣是能掰回来。不过别高兴太早，把摆杆质量调到0.5kg试试？系统直接给你表演原地去世，这说明什么？控制算法不是万能的，物理设计也得跟上啊！

文件包里暗藏玄机：

• main.m是总控程序，内含模型加载秘术
• animate_pendulum.m负责三维动画，用hgtransform玩空间变换魔术
• params.mat保存着祖传调参方案，新手建议从这开始折腾

最后奉劝各位：仿真终觉浅，绝知此事要躬行。调参时记得做好心理建设——你永远不知道下一组参数会让杆子跳芭蕾还是跳楼。但正是这种不确定性，才是控制工程的魅力所在，不是吗？
