0. 项目简介

本项目是一个“多模态疾病初筛与护理建议系统”后端，核心目标是：

1. 用户上传图片 + 文字症状描述；
2. 服务端调用通义千问多模态模型做初筛；
3. 返回结构化结果（风险等级、护理建议、下一步建议、免责声明）；
4. 记录问诊历史，可分页检索；
5. 支持导出 txt/pdf 报告；
6. 管理员查看系统运营看板（趋势、风险分布、活跃用户、Top 用户）。

---

1. 技术栈与选型

1.1 后端技术栈

• Spring Boot 3.3.5
• MyBatis 3.0.4
• MySQL 8.x
• RestTemplate（调用千问接口）
• iTextPDF（生成 PDF 报告）
• Jackson（JSON 解析/序列化）

1.2 选型原因

• Spring Boot：快速搭建 REST API，生态成熟。
• MyBatis：SQL 可控，统计类查询更直观。
• MySQL：结构化数据（用户/会话/问诊记录）存储稳定。
• iTextPDF：可做医院风格报告模板，支持中文字体嵌入。
• 千问多模态：支持图片+文本联合理解，适配初筛场景。

1.3 页面截图放置说明

本章不强制放图，建议在后文“页面截图占位”章节集中放置。

---

2. 系统架构设计

2.1 总体架构说明

系统分为 5 层：

1. 表现层（Controller）：接收请求、鉴权、返回统一响应。
2. 业务层（Service）：核心业务编排（上传、AI 分析、落库、报表）。
3. 数据访问层（Mapper + XML）：执行 SQL、聚合统计。
4. 数据层（MySQL + 本地上传目录）：结构化数据 + 图片文件。
5. 外部能力层（Qwen API）：多模态初筛推理。

2.2 架构图（Mermaid）

3. 需求分析与角色用例

3.1 角色定义

• 普通用户（USER）
• 管理员（ADMIN）
• 外部 AI 服务（Qwen API）

3.2 功能性需求

1. 注册、登录、获取个人信息、退出登录。
2. 提交问诊（图片+文本），获取结构化初筛结果。
3. 问诊记录分页、详情、检索、统计。
4. 导出报告（文本与 PDF）。
5. 管理员运营看板（用户量、问诊量、趋势、风险分布、Top 用户）。

3.3 非功能性需求

1. 接口响应统一格式。
2. 鉴权失败、业务异常、系统异常可区分。
3. 图片文件安全落盘，避免路径穿越。
4. AI 返回不稳定时有兜底结构化结果。
5. 报告支持中文字体，跨平台可读。

3.4 用例图（Mermaid 表达版）

4. 数据库设计

4.1 核心表结构

4.1.1 用户表 user_account

• id：主键
• username：登录名（唯一）
• password_hash：密码哈希
• nickname：昵称
• role：角色（USER/ADMIN）
• created_at：创建时间

4.1.2 会话表 user_session

• id：主键
• user_id：用户 ID
• token：登录 token（唯一）
• expire_at：过期时间
• created_at：创建时间

4.1.3 问诊记录表 consultation_record

• id：主键
• user_id：用户 ID
• nickname：本次问诊昵称
• question_text：问题描述
• image_url：图片访问路径
• preliminary_assessment：初筛结论
• risk_level：风险等级（LOW/MEDIUM/HIGH）
• nursing_advice：护理建议（JSON 数组字符串）
• next_step：下一步建议
• disclaimer：免责声明
• raw_answer：AI 原始响应文本
• created_at：创建时间

4.2 ER 图（Mermaid）

5. 核心业务流程（重点）

---

5.1 流程一：注册/登录/会话鉴权

5.1.1 关键逻辑

1. 用户输入账号密码。
2. 后端校验格式（用户名 4-20 位字母数字下划线，密码 6-32 位）。
3. 使用 SHA-256 + salt 生成密码摘要。
4. 登录成功后生成超长 token（两个 UUID 去横杠拼接）。
5. token 与过期时间写入 user_session。
6. 每次鉴权时先清理过期会话，再校验 token 与角色。

5.1.2 泳道图

5.1.3 页面截图占位（登录/注册）

---

5.2 流程二：提交问诊（图片+文本）并生成初筛结果

5.2.1 关键逻辑

1. 接收 multipart 表单：question + image (+ nickname)。
2. 校验问题描述长度（<=500），校验图片类型为 image/*。
3. 图片落盘 uploads，生成：
   • publicUrl（给前端展示）
   • dataUrl（给 AI 接口传图）
4. 构造多模态提示词和请求体，调用 Qwen。
5. 解析 AI 返回：
   • 如果是 JSON，提取结构化字段；
   • 如果解析失败，走 fallback（默认中风险+默认护理建议）。
6. 将完整记录落库（包含 raw_answer 便于审计）。
7. 返回详情对象。

5.2.2 泳道图

5.2.3 时序图

---

5.3 流程三：导出报告（TXT + PDF）

5.3.1 核心点

1. 按 consultationId + userId 查记录，防止越权。
2. TXT：拼接结构化文本。
3. PDF：
   • 封面页 + 内容页；
   • 读取问诊图片嵌入报告；
   • 头部脚部（报告编号、分页、生成时间）；
   • 中文字体嵌入（TTF/OTF/Fallback）。

5.3.2 泳道图

5.3.3 页面截图占位（报告导出）

---

5.4 流程四：管理员看板统计

5.4.1 指标口径

• totalUsers：总用户数
• totalConsultations：总问诊数
• recent7DaysConsultations：近7天问诊量
• activeUsers：近30天活跃用户（有问诊记录）
• riskDistribution：风险等级分布
• dailyTrends：按日趋势（空白天补 0）
• topUsers：问诊量 TOP 用户

5.4.2 泳道图

5.4.3 页面截图占位（管理后台）

---

6. 关键代码实现拆解

以下代码均来自本项目后端，按模块截取关键片段。

6.1 密码加盐哈希

public String hash(String password) {
    MessageDigest digest = MessageDigest.getInstance("SHA-256");
    String raw = password + "#" + appProperties.getAuth().getPasswordSalt();
    byte[] bytes = digest.digest(raw.getBytes(StandardCharsets.UTF_8));
    return HexFormat.of().formatHex(bytes);
}

说明：不保存明文密码，比较时比较 hash 值。

6.2 登录鉴权核心（token + session）

public UserAccount requireUser(String authorization) {
    String token = extractToken(authorization);
    LocalDateTime now = LocalDateTime.now();
    userSessionMapper.deleteExpired(now);

    UserSession session = userSessionMapper.selectByToken(token);
    if (session == null || session.getExpireAt() == null || !session.getExpireAt().isAfter(now)) {
        throw new UnauthorizedException("登录状态已失效，请重新登录");
    }
    UserAccount userAccount = userAccountMapper.selectById(session.getUserId());
    if (userAccount == null) {
        throw new UnauthorizedException("用户不存在，请重新登录");
    }
    return userAccount;
}

说明：每次鉴权会先做过期会话清理，减轻脏数据积累。

6.3 图片存储与安全处理

public StoredImage store(MultipartFile imageFile) {
    String contentType = imageFile.getContentType() == null ? "" : imageFile.getContentType().toLowerCase(Locale.ROOT);
    if (!contentType.startsWith("image/")) {
        throw new BusinessException("仅支持图片文件");
    }

    byte[] imageBytes = imageFile.getBytes();
    String filename = FORMATTER.format(LocalDateTime.now()) + "-" + UUID.randomUUID().toString().replace("-", "") + extension;
    Path target = uploadPath.resolve(filename);
    Files.write(target, imageBytes, StandardOpenOption.CREATE_NEW);

    String dataUrl = "data:" + contentType + ";base64," + Base64.getEncoder().encodeToString(imageBytes);
    String publicUrl = "/uploads/" + filename;
    return new StoredImage(publicUrl, dataUrl);
}

说明：同一份图片输出两个地址，publicUrl 给前端展示，dataUrl 供 AI 调用。

6.4 多模态 AI 调用与提示词

String prompt = "你是医学初筛与护理建议助手。请结合图片和问题做初步分析，不要做确诊。"
        + "请严格返回 JSON，字段如下："
        + "{\"preliminaryAssessment\":\"\",\"riskLevel\":\"LOW|MEDIUM|HIGH\",\"nursingAdvice\":[\"\"],\"nextStep\":\"\",\"disclaimer\":\"\"}"
        + "。nursingAdvice 至少给 3 条，语言用简体中文。";

说明：强约束 JSON 格式，便于后端结构化入库。

6.5 AI 返回解析与兜底

private AiStructuredResult buildStructuredResult(String contentText) {
    String cleaned = stripCodeFence(contentText);
    String jsonSegment = extractJsonSegment(cleaned);
    if (!StringUtils.hasText(jsonSegment)) {
        return buildFallback(contentText);
    }
    try {
        JsonNode jsonNode = objectMapper.readTree(jsonSegment);
        // ...读取字段并标准化 riskLevel
    } catch (Exception ex) {
        return buildFallback(contentText);
    }
}

说明：即使 AI 输出偏离预期，也能返回可用结果而不是直接失败。

6.6 创建问诊主流程

public ConsultationDetailResponse createConsultation(Long userId, String nickname, String question, MultipartFile image) {
    ImageStorageService.StoredImage storedImage = imageStorageService.store(image);
    AiStructuredResult aiResult = qwenAiService.analyze(question.trim(), storedImage.getDataUrl());

    ConsultationRecord record = new ConsultationRecord();
    record.setUserId(userId);
    record.setQuestionText(question.trim());
    record.setImageUrl(storedImage.getPublicUrl());
    record.setPreliminaryAssessment(aiResult.getPreliminaryAssessment());
    record.setRiskLevel(aiResult.getRiskLevel());
    record.setNursingAdvice(toJson(aiResult.getNursingAdvice()));
    record.setRawAnswer(aiResult.getRawText());
    consultationRecordMapper.insert(record);

    ConsultationRecord saved = consultationRecordMapper.selectById(record.getId(), userId);
    return toResponse(saved);
}

6.7 统计 SQL（分页检索 + 风险分布 + 趋势）

<select id="selectPage" resultMap="consultationRecordMap">
    SELECT id, user_id, nickname, question_text, image_url, preliminary_assessment,
           risk_level, nursing_advice, next_step, disclaimer, raw_answer, created_at
    FROM consultation_record
    <where>
        user_id = #{userId}
        <if test="keyword != null and keyword != ''">
            AND (
                question_text LIKE CONCAT('%', #{keyword}, '%')
                OR preliminary_assessment LIKE CONCAT('%', #{keyword}, '%')
            )
        </if>
    </where>
    ORDER BY created_at DESC
    LIMIT #{size} OFFSET #{offset}
</select>

<select id="dailyTrend" resultType="com.medical.screening.dto.DailyTrendItem">
    SELECT DATE_FORMAT(created_at, '%Y-%m-%d') AS day, COUNT(1) AS count
    FROM consultation_record
    WHERE created_at >= CONCAT(#{startDay}, ' 00:00:00')
    GROUP BY DATE_FORMAT(created_at, '%Y-%m-%d')
    ORDER BY day ASC
</select>

6.8 全局异常统一返回

@ExceptionHandler(UnauthorizedException.class)
public ApiResponse<Void> handleUnauthorizedException(UnauthorizedException ex) {
    return ApiResponse.fail(4010, ex.getMessage());
}

@ExceptionHandler(BusinessException.class)
public ApiResponse<Void> handleBusinessException(BusinessException ex) {
    return ApiResponse.fail(4001, ex.getMessage());
}

说明：前端只需要按 code 做分支处理即可。

---

7. API 设计与示例

7.1 统一返回格式

{
  "code": 0,
  "message": "ok",
  "data": {},
  "timestamp": "2026-02-19T11:00:00"
}

7.2 鉴权接口

7.2.1 注册

• POST /api/auth/register
• Body：

{
  "username": "test_user",
  "password": "Test123456",
  "nickname": "测试用户"
}

7.2.2 登录

• POST /api/auth/login
• Body：

{
  "username": "test_user",
  "password": "Test123456"
}

7.2.3 获取当前用户

• GET /api/auth/me
• Header：Authorization: Bearer <token>

7.2.4 退出登录

• POST /api/auth/logout
• Header：Authorization: Bearer <token>

7.3 问诊接口

7.3.1 创建问诊

• POST /api/consultations
• Content-Type：multipart/form-data
• 参数：
  • question：必填
  • image：必填
  • nickname：选填

7.3.2 问诊分页

• GET /api/consultations?page=1&size=10&keyword=咳嗽

7.3.3 详情/统计/报告

• GET /api/consultations/{id}
• GET /api/consultations/statistics
• GET /api/consultations/{id}/report
• GET /api/consultations/{id}/report/pdf

7.4 首页与管理端接口

• GET /api/home/overview
• GET /api/home/highlights
• GET /api/admin/dashboard?days=14（需 ADMIN）

7.5 错误码约定

• 4000：参数错误
• 4001：业务异常
• 4010：未登录/登录失效
• 4030：无权限
• 5000：系统异常

7.7 前端页面截图

7.8 截图一一对应替换表（发布前必看）

编号	章节位置	页面实际名称（建议）	建议文件名

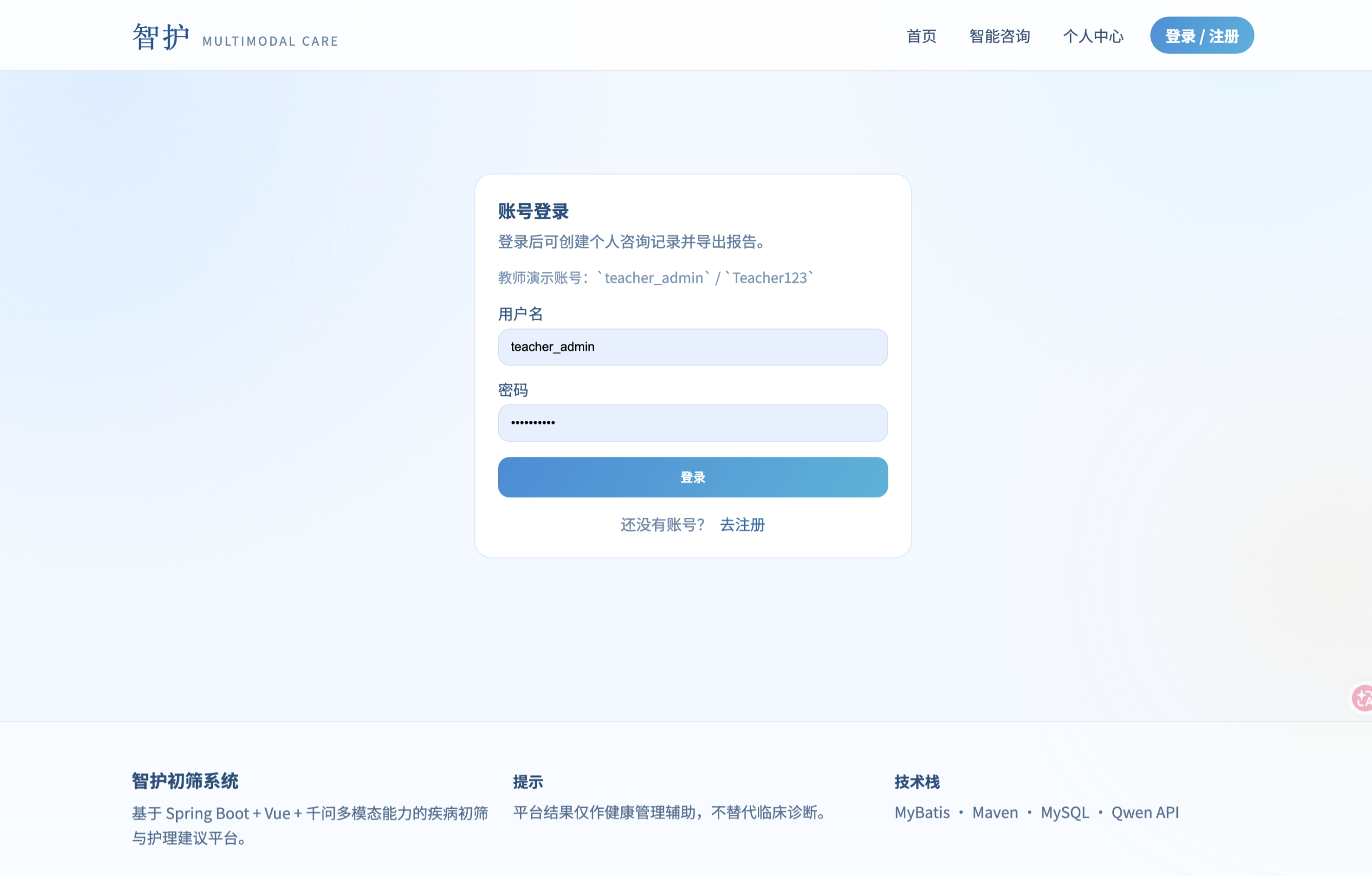

S01	5.1.3	用户端-登录页	S01-用户端-登录页.png
S02	5.1.3	用户端-注册页	S02-用户端-注册页.png
S03	5.2.4	用户端-智能问诊页-症状输入	S03-用户端-智能问诊页-症状输入.png
S04	5.2.4	用户端-智能问诊页-图片上传预览	S04-用户端-智能问诊页-图片上传预览.png

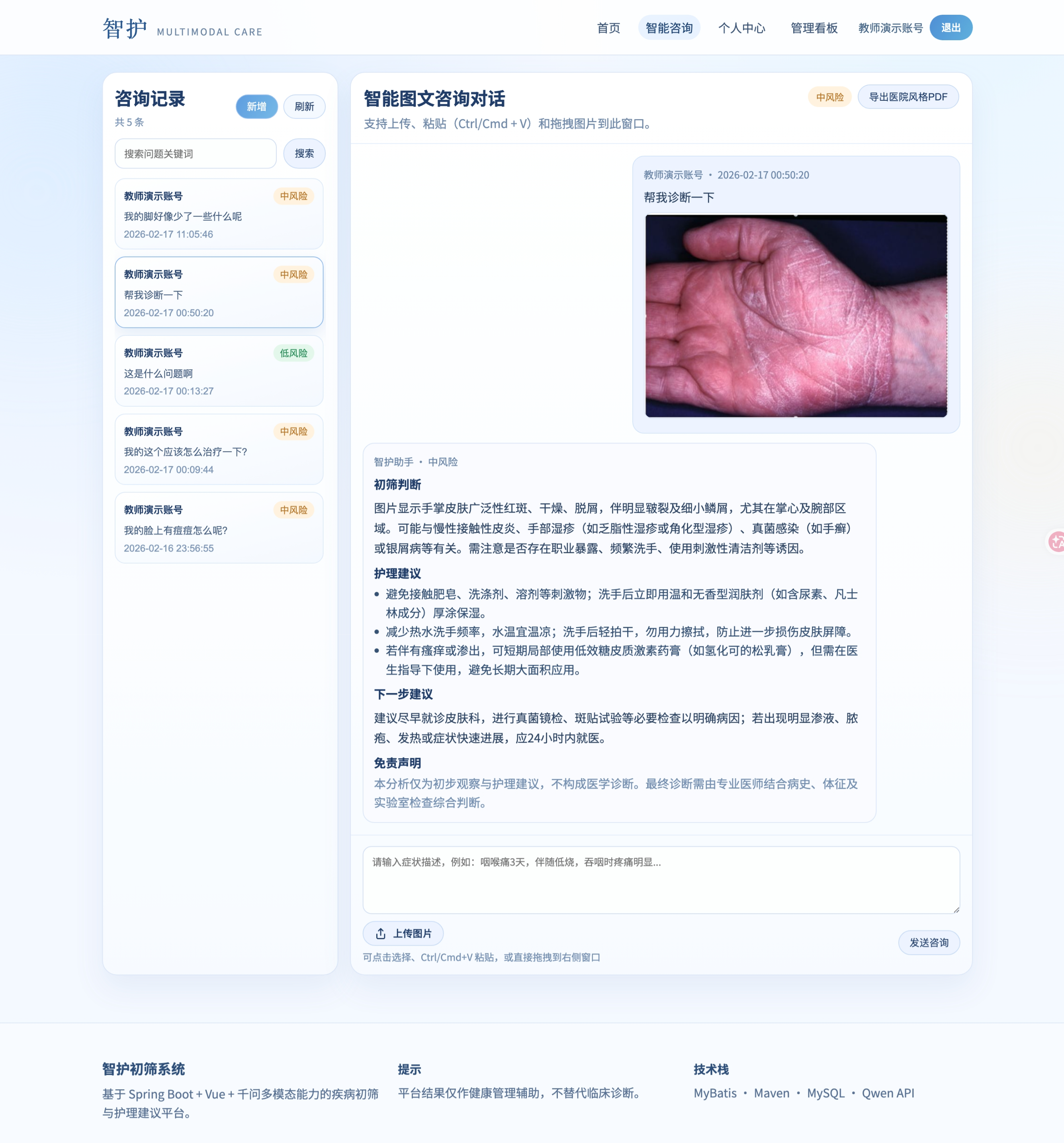

S05	5.2.4	用户端-问诊结果页-风险与护理建议	S05-用户端-问诊结果页-风险与护理建议.png
S06	5.3.3	用户端-问诊详情页-导出入口	S06-用户端-问诊详情页-导出入口.png

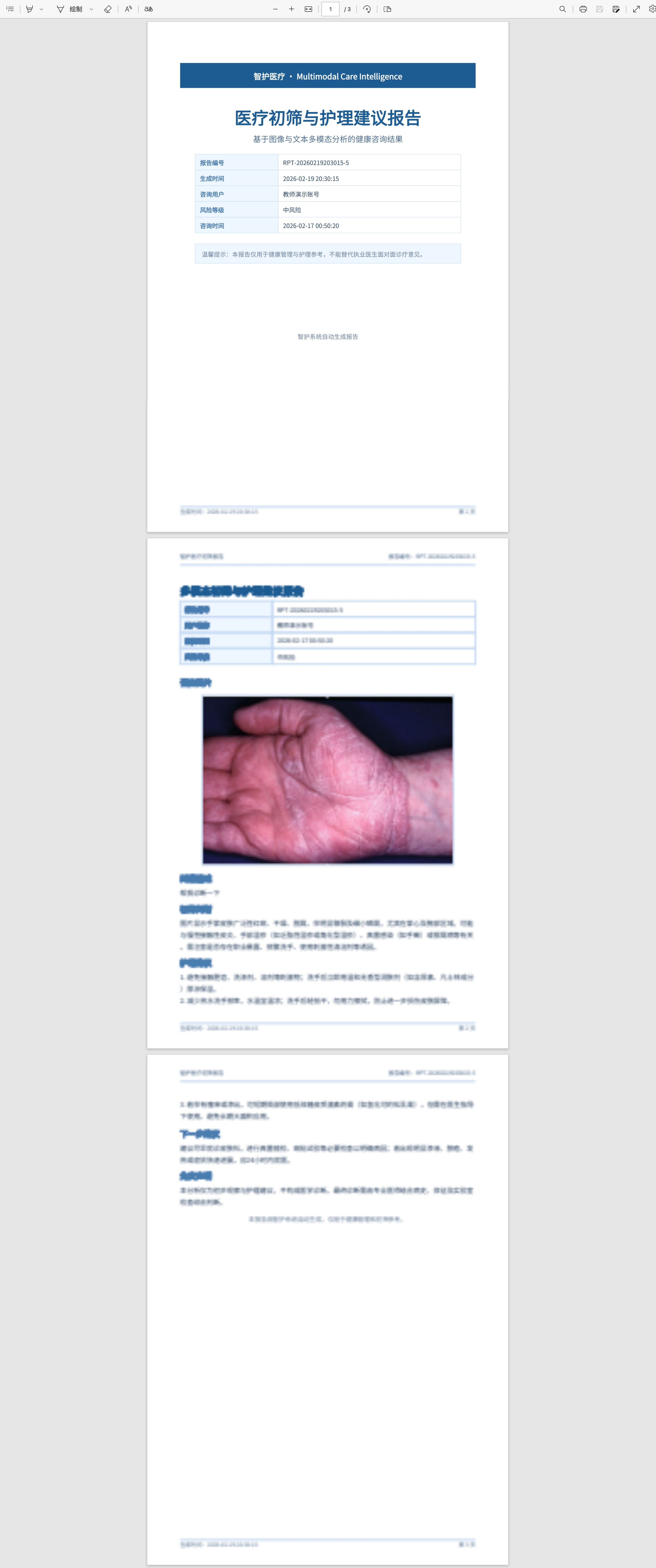

S07	5.3.3	用户端-PDF报告预览页	S07-用户端-PDF报告预览页.png

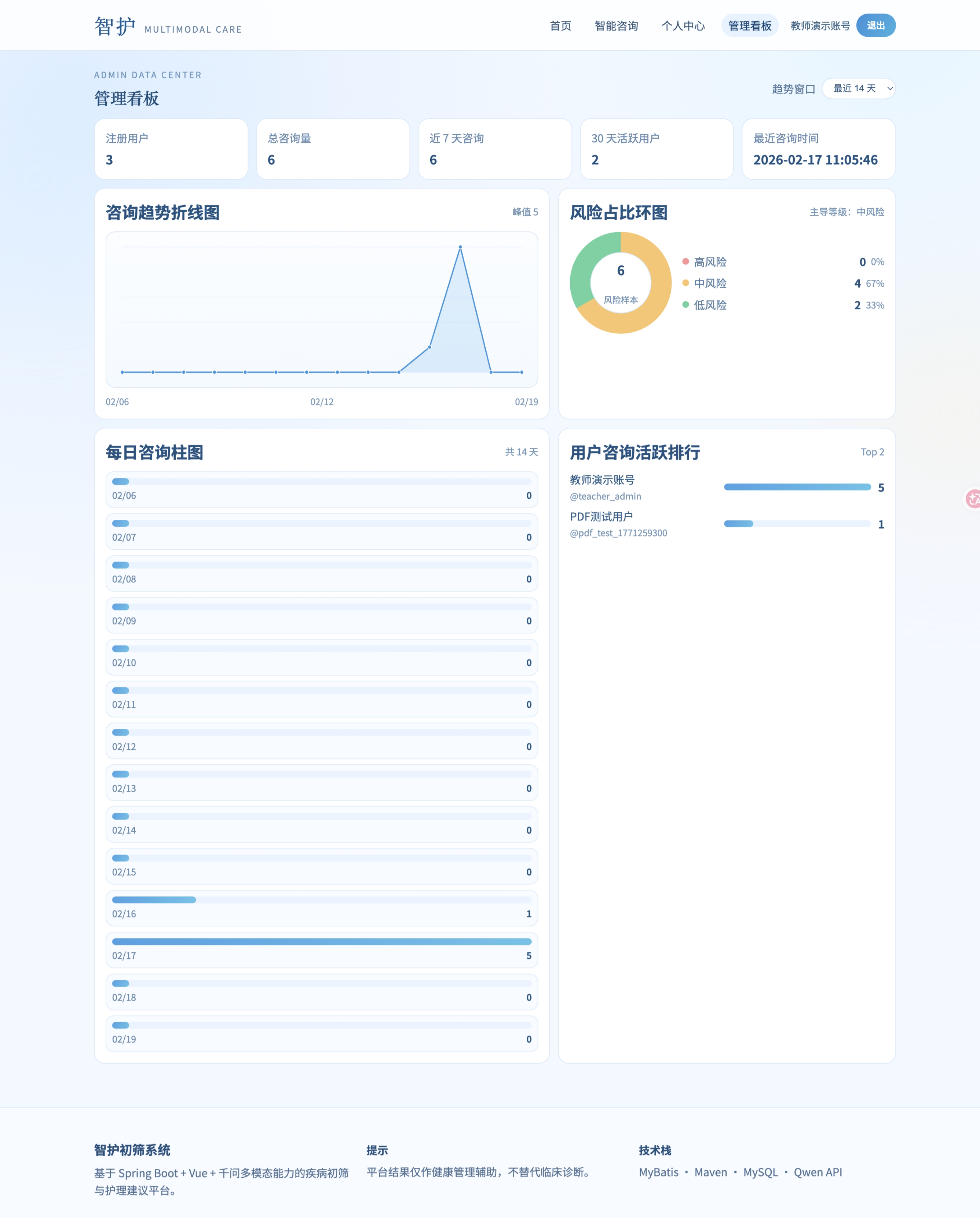

S08	5.4.3	管理端-运营看板页-核心指标卡片	S08-管理端-运营看板页-核心指标卡片.png
S09	5.4.3	管理端-运营看板页-趋势与风险分布	S09-管理端-运营看板页-趋势与风险分布.png

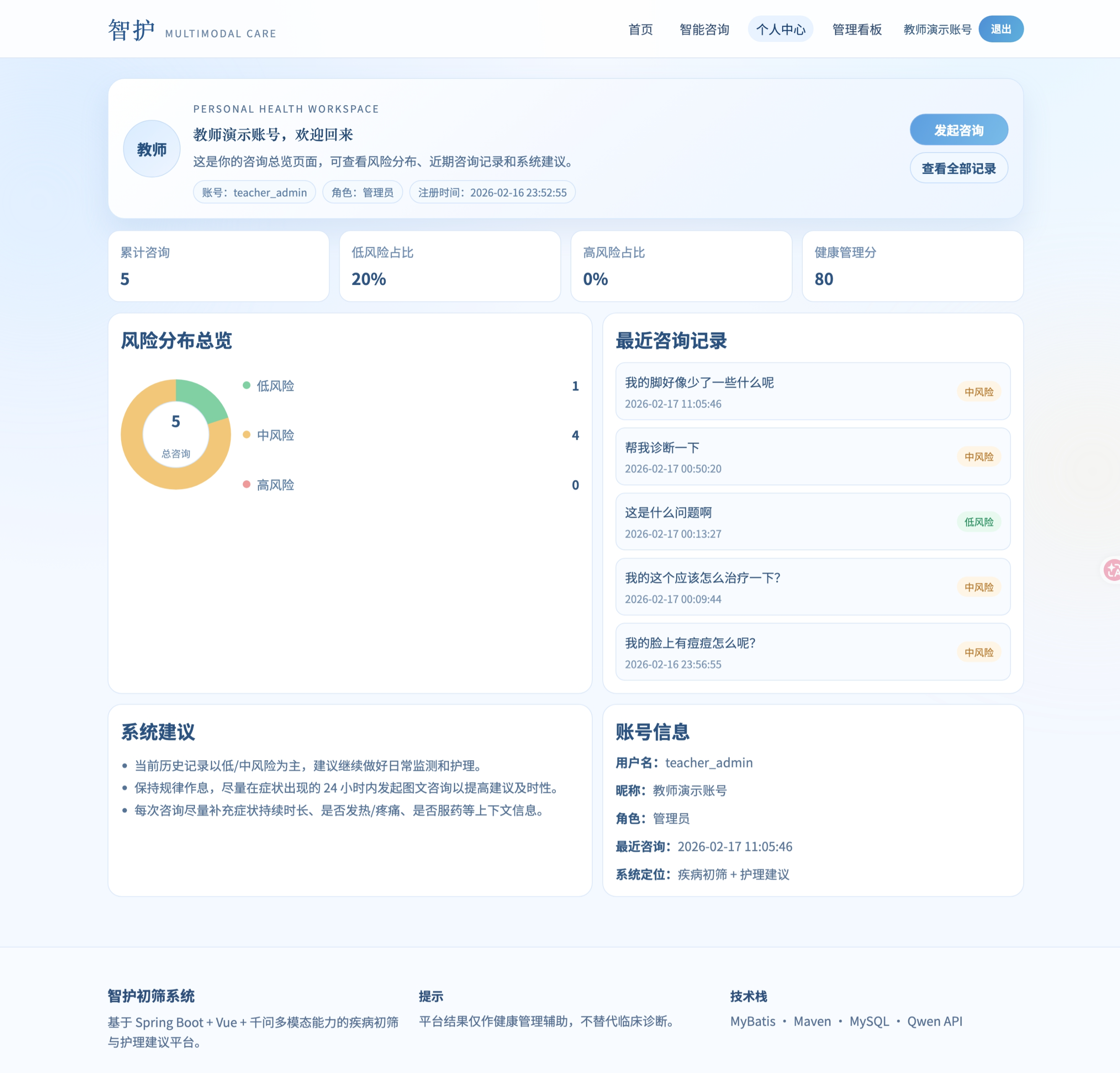

S10	7.7	用户端-首页概览页	S10-用户端-首页概览页.png
S11	7.7	用户端-问诊记录列表页	S11-用户端-问诊记录列表页.png
S12	7.7	用户端-问诊记录详情页	S12-用户端-问诊记录详情页.png
S13	7.7	用户端-个人中心页	S13-用户端-个人中心页.png
S14	7.7	用户端-个人统计页-风险分布图	S14-用户端-个人统计页-风险分布图.png
S15	7.6	接口调试页-注册登录与问诊接口	S15-接口调试页-注册登录与问诊接口.png
S16	7.6	接口返回示例页-问诊详情JSON	S16-接口返回示例页-问诊详情JSON.png
S17	8.5	测试验证页-Postman集合	S17-测试验证页-Postman集合.png
S18	8.5	测试验证页-MySQL数据校验	S18-测试验证页-MySQL数据校验.png
S19	9.6	部署架构页-前后端与MySQL	S19-部署架构页-前后端与MySQL.png
S20	9.6	运行验证页-后端服务日志	S20-运行验证页-后端服务日志.png

---

8. 典型测试用例设计

8.1 鉴权用例

用例ID	场景	输入	预期
AUTH-01	注册成功	合法用户名密码	返回 token + 用户信息
AUTH-02	重复用户名	同一 username 二次注册	code=4001
AUTH-03	密码太短	5位密码	code=4001
AUTH-04	未登录访问	无 Authorization	code=4010
AUTH-05	普通用户访问管理员接口	USER token 调用 dashboard	code=4030

8.2 问诊用例

用例ID	场景	输入	预期
CON-01	正常提交	合法图片+问题	创建成功并落库
CON-02	非图片文件	txt 文件	code=4001
CON-03	问题过长	>500 字	code=4001
CON-04	AI返回异常结构	模拟无JSON输出	fallback 返回中风险建议
CON-05	越权访问记录	A用户访问B记录id	code=4001/记录不存在

8.3 报告导出用例

用例ID	场景	输入	预期
REP-01	TXT导出	合法id	返回 fileName + content
REP-02	PDF导出	合法id	返回 fileName + base64
REP-03	图片丢失	image_url 不存在	PDF 文字正常，图片提示跳过

8.4 管理端用例

用例ID	场景	输入	预期
ADM-01	days 下限	days=1	实际按7天
ADM-02	days 上限	days=100	实际按30天
ADM-03	趋势补零	某些天无记录	dailyTrends 仍连续

---

9. 部署与运行

9.1 环境准备

1. JDK 17
2. MySQL 8.x
3. Maven 3.8+

9.2 初始化数据库

执行：

source src/main/resources/db/schema.sql;

9.3 配置建议

建议使用环境变量，不要把真实密钥写入仓库：

export DASHSCOPE_API_KEY=your_real_key
export MYSQL_HOST=localhost
export MYSQL_PORT=3306
export MYSQL_DB=medical_screening
export MYSQL_USER=root
export MYSQL_PASSWORD=xxxxxx

9.4 启动方式

mvn clean package -DskipTests
java -jar target/screening-backend-1.0.0.jar

9.5 部署图（Mermaid）

9.6 部署截图占位

---

10. 安全设计与可优化点

10.1 已实现的安全措施

1. 密码不明文存储（加盐哈希）。
2. token 会话过期机制。
3. 接口按 USER/ADMIN 角色控制。
4. 上传文件仅允许 image/*。
5. 读取图片时做路径规范化和存在性校验。
6. 异常统一处理，避免堆栈直接泄露给前端。

10.2 建议继续优化

1. 将 token 会话迁移到 Redis（支持多实例横向扩展）。
2. 引入 JWT + 刷新令牌机制。
3. 上传文件增加内容签名校验和病毒扫描。
4. 接口增加限流（如 Bucket4j）。
5. 关键审计日志落库（登录失败、导出报告、管理员访问）。
6. 补充单元测试/集成测试（当前项目暂无自动化测试类）。
7. AI 调用增加重试、超时降级与熔断。
8. 对 application.yml 中敏感信息进行彻底脱敏。

---

11. 项目亮点总结

1. 完整走通了“多模态输入 -> AI结构化 -> 可追溯存储 -> 报告导出”链路。
2. 业务与统计并重，既有 C 端能力也有 B 端运营看板。
3. AI 返回不稳定时有 fallback，保证系统可用性。
4. PDF 报告做了中文字体兼容与医院风格排版。

---

13. 附：更多图表模板（可选加分）

13.1 会话状态图

13.2 异常处理流程图

13.3 说明

本章图表已经是 Mermaid，可直接保留，不需要再补截图。

---

14. 结语

这个项目的核心不是“把 AI 接上去”这么简单，而是把它工程化：
鉴权、存储、解析兜底、权限边界、报告产出、运营统计都要形成闭环。
如果你在做毕业设计/课程设计/医疗方向实战，这套结构可以直接复用并继续扩展。
