免费工具地址：https://tools.anqstar.com/tools/er

AI生成ER图，SQL生成ER图，小白秒变高手

在计算机专业的学习生涯中，无论是基础的《数据库系统概论》课设，还是复杂的毕业设计（论文），ER 图（实体-联系图） 永远是绕不开的核心。它不仅是数据库设计的灵魂，更是论文中展示逻辑思维的关键支撑。

然而，传统的建模方式往往让开发者和学生感到头疼：手动在 Visio 或 draw.io 中拉取组件、反复对齐线条、手动同步 SQL 代码与图形的关系……一旦需求变更，所有的绘图工作都要推倒重来。

本文将深入探讨如何利用 AI 语义分析与 SQL 解析技术，实现 ER 图的自动化生成，帮助开发者与大学生从低效率的体力劳动中解放出来。

---

1. 技术背景：为什么我们需要自动化 ER 建模？

1.1 论文与课设中的“痛点”

对于大学生而言，撰写毕业论文时，数据库设计章节通常要求包含“需求分析”、“概念结构设计（ER 图）”和“逻辑结构设计”。

• 同步难：往往是先写好了 SQL 建表语句，再去反向画 ER 图，极易出现图表不一致。
• 美化难：手动绘图难以保证布局的科学性，节点多了以后线条交叉严重。
• 效率低：将大量时间浪费在调整方框和线条上，而非业务逻辑本身。

1.2 工业界的需求

在实际生产环境中，面对成百上千张表的复杂系统，人工维护一份最新的 ER 图几乎是不可能的。此时，能够从现有 SQL 代码中自动逆向出关系图，或者通过 AI 理解业务需求并生成草图，成为了提升效率的刚需。

---

2. 核心功能：AI 生成与 SQL 逆向

现代化的数据库建模工具主要通过以下两个维度解决问题：

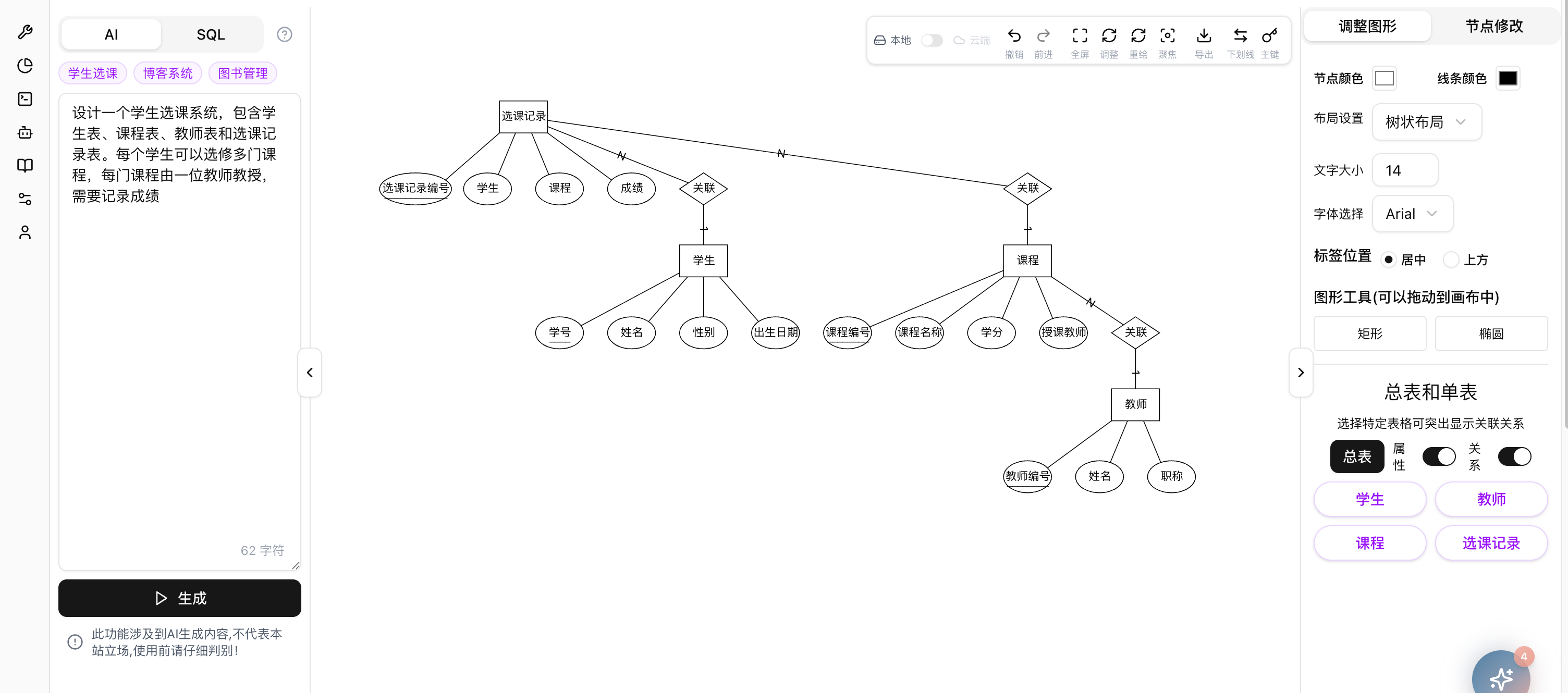

2.1 AI 辅助自然语言建模

通过输入一段业务描述（例如：“一个电商系统，包含用户、商品、订单，用户可以下单，订单包含多个商品”），AI 能够自动识别其中的实体（Entity）、属性（Attribute）及关系（Relationship），并直接生成标准的 ER 模型。

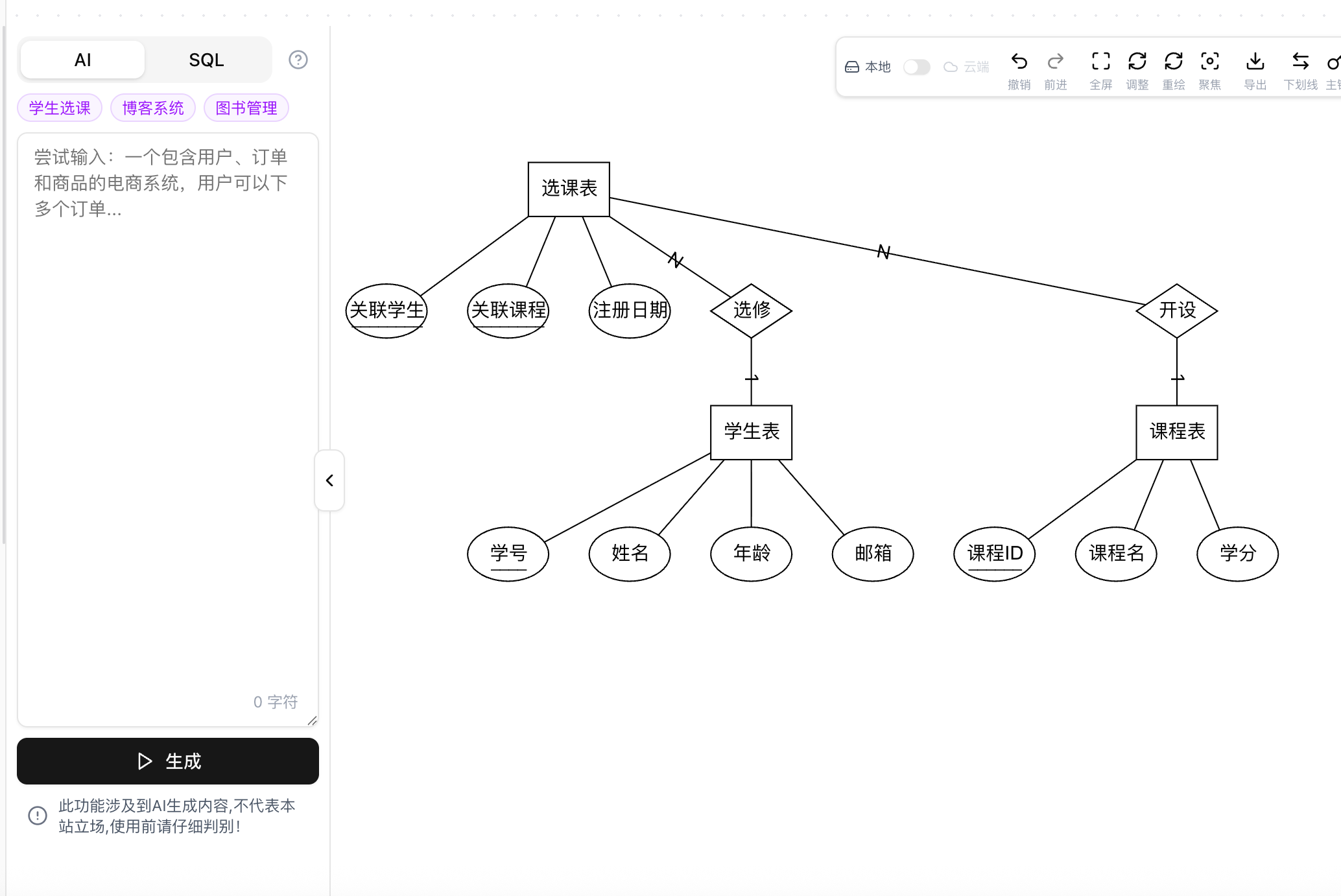

2.2 SQL DDL 自动逆向工程

这是最实用的功能之一。通过粘贴 CREATE TABLE 语句，系统自动解析表结构、主外键约束，并瞬间转化为可视化的图形，确保代码与设计文档的 100% 对应。

---

3. 技术原理探秘：从文本到图形的跃迁

要实现“小白秒变高手”的自动化体验，背后涉及了编译原理、自然语言处理以及图形布局算法等多项技术。

3.1 基于 LLM 的语义实体提取

AI 生成 ER 图的第一步是语义识别。

• 实体识别（NER）：利用大语言模型（LLM）识别文中的名词，判断其是否具备独立存在的属性。
• 关系推断：通过动词（如“属于”、“拥有”、“购买”）判断实体间的 1:1、1:N 或 M:N 关系。
• 约束分析：识别诸如“唯一”、“必须填写”等描述，转化为数据库的约束条件。

3.2 SQL

SQL 逆向工程的核心在于解析器（Parser）。

• 词法与语法分析：解析器将 SQL 字符串分解为 Token 流
• 元数据提取：从 中提取表名、字段名、数据类型以及等关键信息。
• 逻辑关联推导：通过外键约束自动连线。如果没有显式外键，优秀的算法还会通过字段名相似度（如 user_id）来预测潜在的关联。

3.3 自动化图形布局算法

生成数据不难，难的是如何画得好看。这通常涉及力导向布局（Force-Directed Layout）或分层布局算法：

• 模型：将实体看作节点，关系看作弹簧。通过不断迭代计算，使节点分布均匀，减少线条交叉。
• 算法：确保关系连线以 90 度折线形式呈现，符合工业级建模规范，让论文插图显得专业严谨。

---

4. 场景应用：大学生如何利用该技术？

4.1 课设/毕设开题阶段

在只有初步想法时，通过 AI 生成一段业务逻辑的 ER 图草案，可以快速验证自己的数据库设计是否合理，避免后期大规模改动。

4.2 论文撰写与排版

直接将 SQL 脚本转化为高分辨率的 ER 矢量图。相比手动截图，生成的图形比例完美、字体清晰，直接提升论文的“工业感”和得分上限。

4.3 代码开发阶段

在编写后端代码前，先通过可视化工具理清表关系，能有效防止在写 Join 查询或 ORM 关联时出错。

---

5. 结语：让工具回归本质

技术的进步不应该是为了让事情变得更复杂，而是为了让开发者专注于逻辑本身。AI 生成 ER 图与 SQL 逆向技术的普及，意味着即便是数据库初学者，也能产出专家级别的设计文档。

对于正在为课设和毕设发愁的同学来说，学会使用这类自动化工具，不仅是完成作业的捷径，更是掌握现代开发范式的必经之路。

---
