十三、源码分析

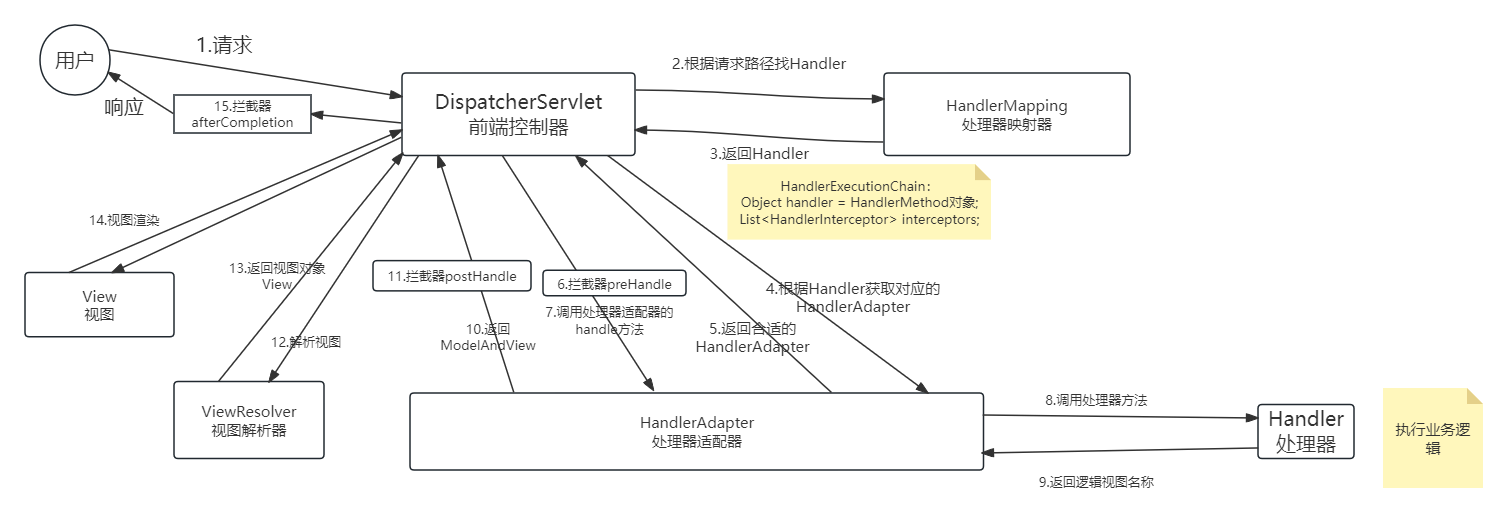

1、源码分析SpringMVC执行流程

// 前端控制器,SpringMVC最核心的类
public class DispatcherServlet extends FrameworkServlet {
	// 前端控制器最核心的方法,这个方法是负责处理请求的,一次请求调用一次doDispatch 方法
	protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
		// 1、通过请求获取处理器
		// 请求:http://localhost:8080/springmvc/hello (有URI)
		// 根据请求路径来获取对应的要执行的处理器
		// 实际上返回的是一个处理器执行链对象
		// 这个执行链(链条)把这一次请求要执行的所有拦截器和处理器串起来了
		// HandlerExecutionChain是一次请求对应一个对象
		HandlerExecutionChain mappedHandler = getHandler(processedRequest);

		// 2、根据处理器获取处理器适配器对象
		// Handler就是我们写的Controller
		HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

		// 3、执行该请求对应的所有拦截器中的 preHandle 方法
		if (!mappedHandler.applyPreHandle(processedRequest, response)) {
			return;
		}
		// 4、调用处理器方法返回ModelAndView对象
		// 在这里进行的数据绑定,实际上调用处理器方法之前要给处理器方法传参
		// 需要传参的话,这个参数实际上是要经过一个复杂的数据绑定过程(将前端提交的表单数据转换成POJO对象)
		mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

		// 5、执行该请求对应的所有拦截器中的 postHandle 方法
		mappedHandler.applyPostHandle(processedRequest, response, mv);

		// 6、处理分发结果(本质上就是响应结果到浏览器)
		processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
	}

	/**
	* 处理分发结果
	*/
	private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
			@Nullable HandlerExecutionChain mappedHandler, @Nullable ModelAndView mv,
			@Nullable Exception exception) throws Exception {
		// 7、渲染
		render(mv, request, response);
		// 11、执行该请求所对应的所有拦截器的afterCompletion方法
		mappedHandler.triggerAfterCompletion(request, response, null);
	}

	/**
	* 渲染
	*/
	protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {
		// 8、通过视图解析器进行解析,返回视图View对象
		View view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
		// 10、调用视图对象的渲染方法(完成响应)
		view.render(mv.getModelInternal(), request, response);
	}

	/**
	* 渲染
	*/
	protected View resolveViewName(String viewName, @Nullable Map<String, Object> model,
			Locale locale, HttpServletRequest request) throws Exception {
		// 视图解析器
		ViewResolver viewResolver;
		// 9、通过视图解析器解析返回视图对象View
		View view = viewResolver.resolveViewName(viewName, locale);
	}
}


// 视图解析器接口
// 视图解析器接口实现类也很多:ThymeleafViewResolver、InternalResourceViewResolver
public interface ViewResolver {
	View resolveViewName(String viewName, Locale locale) throws Exception;
}



// 视图接口
// 每一个接口肯定是有接口下的实现类,例如View接口的实现类:ThymeleafView、InternalResourceView....
public interface View{
	void render(@Nullable Map<String, ?> model, HttpServletRequest request, HttpServletResponse response)
			throws Exception;
}

2、分步源码分析

(1)、根据请求获取处理器执行链

  1. 分析这一行代码

    HandlerExecutionChain mappedHandler = getHandler(request);

    HandlerExecutionChain是处理器执行链对象

  2. HandlerExecutionChain中的属性

    public class HandlerExecutionChain{
	// 底层对应的是一个HandlerMethod对象
	// 处理器方法对象
	Object handler = new HandlerMethod(.....);
	// 该请求对应的所有的拦截器按照顺序放到了ArrayList集合中
	// 所有的拦截器对象也都是在服务器启动的时候都创建好
	List<HandlerInterceptor> interceptorList;
}

  3. HandlerMethod 是什么

    HandlerMethod是最核心的要执行的目标,翻译为:处理器方法
    注意:HandlerMethod 是在web服务器启动时初始化spring容器的时候就创建好了
    这个类当中比较重要的属性包括:beanName和Method
    例如以下代码

    @Controller("userController")
public class UserController{
	@RequestMapping("/login")
	public String login(User user){
		return ....
	}
}

    那么以上代码对应了一个HandlerMethod对象

    public class HandlerMethod{
	private String beanName = "userController";
	private Method loginMethod;
}

  4. getHandler(request);
    这个方法还是在DispatcherServlet类中

    protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
	if (this.handlerMappings != null) {
		for (HandlerMapping mapping : this.handlerMappings) {
			// 通过合适的 HandlerMapping才能获取到 HandlerExecutionChain对象
			// 如果处理器方法使用了 @RequestMapping注解,那么以下代码中的mapping是:RequestMappingHandlerMapping对象
			HandlerExecutionChain handler = mapping.getHandler(request);
			if (handler != null) {
				return handler;
			}
		}
	}
	return null;
}

    重点

    • 处理请求的第一步代码是:HandlerExecutionChain mappedHandler = getHandler(request);

      其本质上是调用了:HandlerExecutionChain handler = mapping.getHandler(request);

      mapping变量就是 HandlerMapping

    • HandlerMapping是一个接口,翻译为处理器映射器,专门负责映射的,就是本质上根据请求路径去映射处理器方法的

    • HandlerMapping接口下有很多实现类

      例如其中一个比较常用的:RequestMappingHandlerMapping

      这个RequestMappingHandlerMapping 叫做:@RequestMapping注解专用的处理器映射器对象

      如果没有使用 @RequestMapping注解,也可以写xml配置文件来进行映射,那个时候对应的就是其他的HandlerMapping接口的实现类了

    • HandlerMapping 对象也是在服务器启动阶段创建的,所有的HandlerMapping对象都是在服务器启动阶段创建,并且存放到集合中

      public class DispatcherServlet{
	List<HandlerMapping> handlerMappings;
}

  5. RequestMappingHandlerMapping中的 getHandler(request);

    HandlerExecutionChain handler = mapping.getHandler(request);

    mapping.getHandler(request);这个方法底层一定是获取了 HandlerMethod 对象,将其赋值给 HandlerExecutionChain的handler属性

    public class RequestMappingHandlerMapping extends AbstractHandlerMethodMapping{
	protected void registerHandlerMethod(Object handler, Method method, RequestMappingInfo mapping) {
		super.registerHandlerMethod(handler, method, mapping);
		updateConsumesCondition(mapping, method);
	}
}

public class AbstractHandlerMethodMapping{
	protected void registerHandlerMethod(Object handler, Method method, T mapping) {
		this.mappingRegistry.register(mapping, handler, method);
	}

    public void register(T mapping, Object handler, Method method) {
        HandlerMethod handlerMethod = createHandlerMethod(handler, method);
    }

	protected HandlerMethod createHandlerMethod(Object handler, Method method) {
        if (handler instanceof String beanName) {
            return new HandlerMethod(beanName,
                    obtainApplicationContext().getAutowireCapableBeanFactory(),
                    obtainApplicationContext(),
                    method);
        }
        return new HandlerMethod(handler, method);
	}

}

  6. 这一步涉及的类

    • HandlerExecutionChain

    • HandlerMethod

    • HandlerInterceptor

    • HandlerMapping

      RequestMappingHandlerMapping（是HandlerMaping接口的实现）

(2)、根据处理器来获取处理器适配器

分析:
HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

  1. 底层使用了适配器模式

  2. 每一个处理器(自己写的Controller)都有自己适合的处理器适配器

  3. 在SpringMVC当中处理器适配器也有很多种,其中一个比较常用的处理器适配器是:RequestMappingHandlerAdapter
    这个处理器适配器是专门处理 "处理器方法"上有 @RequestMapping 注解的

  4. mappedHandler.getHandler() 获取的是 HandlerMethod 对象

  5. HandlerAdapter也是一个接口,其中有一个常用的实现类:RequestMappingHandlerAdapter

  6. 在服务器启动阶段所有的 HandlerAdapter接口的实现类都会创建出来,在服务器启动阶段！！！！！！
    List handlerAdapters;

  7. HandlerAdapter接口非常重要,通过这个接口来调用最终的 HandlerMethod

  8. HandlerAdapter是适配器,是对 HandlerMethod 进行的适配

  9. 在DispatcherServlet类中,如下代码:

    protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
	if (this.handlerAdapters != null) {
		for (HandlerAdapter adapter : this.handlerAdapters) {
			if (adapter.supports(handler)) {
				return adapter;
			}
		}
	}
}

(3)、执行拦截器的preHandle

关于执行请求对应的拦截器的preHandle方法

  • DispatcherServlet

    if (!mappedHandler.applyPreHandle(processedRequest, response)) {
	return;
}

  • HandlerExecutionChain

    boolean applyPreHandle(HttpServletRequest request, HttpServletResponse response) throws Exception {
	for (int i = 0; i < this.interceptorList.size(); i++) {
		HandlerInterceptor interceptor = this.interceptorList.get(i);
		if (!interceptor.preHandle(request, response, this.handler)) {
			triggerAfterCompletion(request, response, null);
			return false;
		}
		this.interceptorIndex = i;
	}
	return true;
}

    遍历List集合,从List集合中取出每一个 HandlerInterceptor对象,调用 preHandle,i++可见是顺序调用

(4)、调用处理器方法

关于调用处理器方法

mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

这个方法是最核心的,调用请求路径对应的HandlerMethod(调用处理器方法)

  • mv 是ModelAndView对象

  • ha 是处理器适配器

    ha是HandlerAdapter,如果是 @RequestMapping 注解对应的,那么就是 RequestMappingHandlerAdapter

    RequestMappingHandlerAdapter.java

    protected ModelAndView handleInternal(HttpServletRequest request,
	HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {
	mav = invokeHandlerMethod(request, response, handlerMethod);
}
protected ModelAndView invokeHandlerMethod(HttpServletRequest request,
			HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {
	// 获取一个数据绑定工厂
	WebDataBinderFactory binderFactory = getDataBinderFactory(handlerMethod);
	// 获取一个可调用的处理器方法
	ServletInvocableHandlerMethod invocableMethod = createInvocableHandlerMethod(handlerMethod);
	// 给可调用的方法绑定数据
	invocableMethod.setDataBinderFactory(binderFactory);
	// 给可调用的方法设置参数
	invocableMethod.setParameterNameDiscoverer(this.parameterNameDiscoverer);
	// 可调用的方法执行了
	invocableMethod.invokeAndHandle(webRequest, mavContainer);
}

在HandlerAdapter中做的核心事情

  • 将前端提交的form数据通过 HttpMessageConverter 将其转换成 POJO对象(数据转换)
  • 并将数据绑定到 HandlerMethod 对象上
  • 调用HandlerMethod
  • 返回 ModelAndView

(5)、执行拦截器的postHandle

分析DispatcherServlet类中的mappedHandler.applyPostHandle(processedRequest, response, mv);这行代码

实际上调用的是HandlerExecutionChain类中的以下方法

void applyPostHandle(HttpServletRequest request, HttpServletResponse response, @Nullable ModelAndView mv)
			throws Exception {
	for (int i = this.interceptorList.size() - 1; i >= 0; i--) {
		HandlerInterceptor interceptor = this.interceptorList.get(i);
		interceptor.postHandle(request, response, this.handler, mv);
	}
}

通过源码可以很轻松的看到从List集合中逆序(i–)逐一取出拦截器对象并且调用拦截器的 postHandle方法

(6)、处理分发结果

分析这行代码

public class DispatcherServlet{
    protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
        // 处理分发结果
		processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
    }
}

执行过程链

public class DispatcherServlet{

	protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
        // 1、处理分发结果
		processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
    }
	// 2、
	private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
			@Nullable HandlerExecutionChain mappedHandler, @Nullable ModelAndView mv,
			@Nullable Exception exception) throws Exception {
		// 3、渲染
		render(mv, request, response);
	}

	protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {
		// 4、通过视图解析器进行解析，返回视图View对象
		View view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
		// 7、调用视图对象的渲染方法（完成响应）
		view.render(mv.getModelInternal(), request, response);
	}

	// 5、
	protected View resolveViewName(String viewName, @Nullable Map<String, Object> model,
			Locale locale, HttpServletRequest request) throws Exception {
		// 视图解析器
		ViewResolver viewResolver;
		// 6、通过视图解析器解析返回视图对象View
		View view = viewResolver.resolveViewName(viewName, locale);
	}
}


// 视图解析器接口
// 视图解析器接口实现类也很多：ThymeleafViewResolver、InternalResourceViewResolver
public interface ViewResolver {
	View resolveViewName(String viewName, Locale locale) throws Exception;
}


// 视图接口
// 每一个接口肯定是有接口下的实现类，例如View接口的实现类：ThymeleafView、InternalResourceView....
public interface View{
	void render(@Nullable Map<String, ?> model, HttpServletRequest request, HttpServletResponse response)
			throws Exception;
}

(7)、执行拦截器的afterCompletion方法

  • DispatcherServlet

    在分发结果方法中有这行代码mappedHandler.triggerAfterCompletion(request, response, null);

    private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
		@Nullable HandlerExecutionChain mappedHandler, @Nullable ModelAndView mv,
		@Nullable Exception exception) throws Exception {
	// 渲染
	render(mv, request, response);
	// 执行该请求所对应的所有拦截器的afterCompletion方法
	mappedHandler.triggerAfterCompletion(request, response, null);
}

  • HandlerExecutionChain

    实际上调用的是HandlerExecutionChain类中的triggerAfterCompletion方法来调用拦截器的afterCompletion()方法

    void triggerAfterCompletion(HttpServletRequest request, HttpServletResponse response, @Nullable Exception ex) {
	for (int i = this.interceptorIndex; i >= 0; i--) {
		HandlerInterceptor interceptor = this.interceptorList.get(i);
		try {
			interceptor.afterCompletion(request, response, this.handler, ex);
		}
		catch (Throwable ex2) {
			logger.error("HandlerInterceptor.afterCompletion threw exception", ex2);
		}
	}
}

    通过源码可以看出也是通过逆序(i–)的方式进行拦截器的调用,调用拦截器的afterCompletion方法

3、视图机制源码分析

public class DispatcherServlet extends FrameworkServlet {

	// 前端控制器的核心方法:处理请求、返回视图、渲染视图、都是在这个方法中完成的
	protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {


		// 根据请求路径调用映射的处理器方法,处理器方法执行结束之后,返回逻辑视图名称
		// 返回逻辑视图名称之后,DispatcherServlet会将 逻辑视图名称ViewName + Model,将其封装为ModelAndView对象
		mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

		// 这行代码的作用是处理视图
		processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
	}

	private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
			@Nullable HandlerExecutionChain mappedHandler, @Nullable ModelAndView mv,
			@Nullable Exception exception) throws Exception {
		// 渲染页面(将模板字符串转换成html代码响应到浏览器)
		render(mv, request, response);
	}

	protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {
		// 这个方法的作用是将 逻辑视图名称 转换成 物理视图名称 ,并且最终返回视图对象View
		View view = resolveViewName(viewName, mv.getModelInternal(), locale, request);

		// 真正的将模板字符串转换成HTML代码,并且将HTML代码响应给浏览器(真正的渲染)
		view.render(mv.getModelInternal(), request, response);
	}

	protected View resolveViewName(String viewName, @Nullable Map<String, Object> model,
			Locale locale, HttpServletRequest request) throws Exception {
		// 其实这一行代码才是真正起作用的:将 逻辑视图名称 转换成 物理视图名称,并且最终返回视图对象View
		ViewResolver viewResolver;  // 底层会创建一个ThymeleafViewResolver
		// 如果使用的是Thymeleaf,那么返回的视图对象:ThymeleafView对象
		View view = viewResolver.resolveViewName(viewName, locale);
		return view;
	}

}


// 这是一个接口(负责视图解析的)
public interface ViewResolver { // 如果使用Thymeleaf,那么该接口的实现类就是:ThymeleafViewResolver
	// 这个方法就是将:逻辑视图名称 转换成 物理视图名称,并且最终返回视图对象View
	View resolveViewName(String viewName, Locale locale) throws Exception;
}

// 这是一个接口(负责将 模板字符串 转换成HTML代码,响应给浏览器)
public interface View {
	void render(@Nullable Map<String, ?> model, HttpServletRequest request, HttpServletResponse response)
			throws Exception;
}

/*
	核心类:DispatcherServlet
	核心接口1:ViewResolver(如果你使用的是Thymeleaf,那么底层会创建ThymeleafViewResolver对象)
	核心接口2:View(如果你使用的是Thymeleaf,那么底层会创建ThymeleafView对象)

	结论:如果你自己想实现属于自己的视图至少需要编写两个类
		一个类实现ViewResolver接口,实现其中的resolveViewName方法
		另一个类实现View接口,实现其中的render方法
*/

4、图片角度看执行流程

在这里插入图片描述

5、WEB服务器启动

先搞明白核心类的继承关系

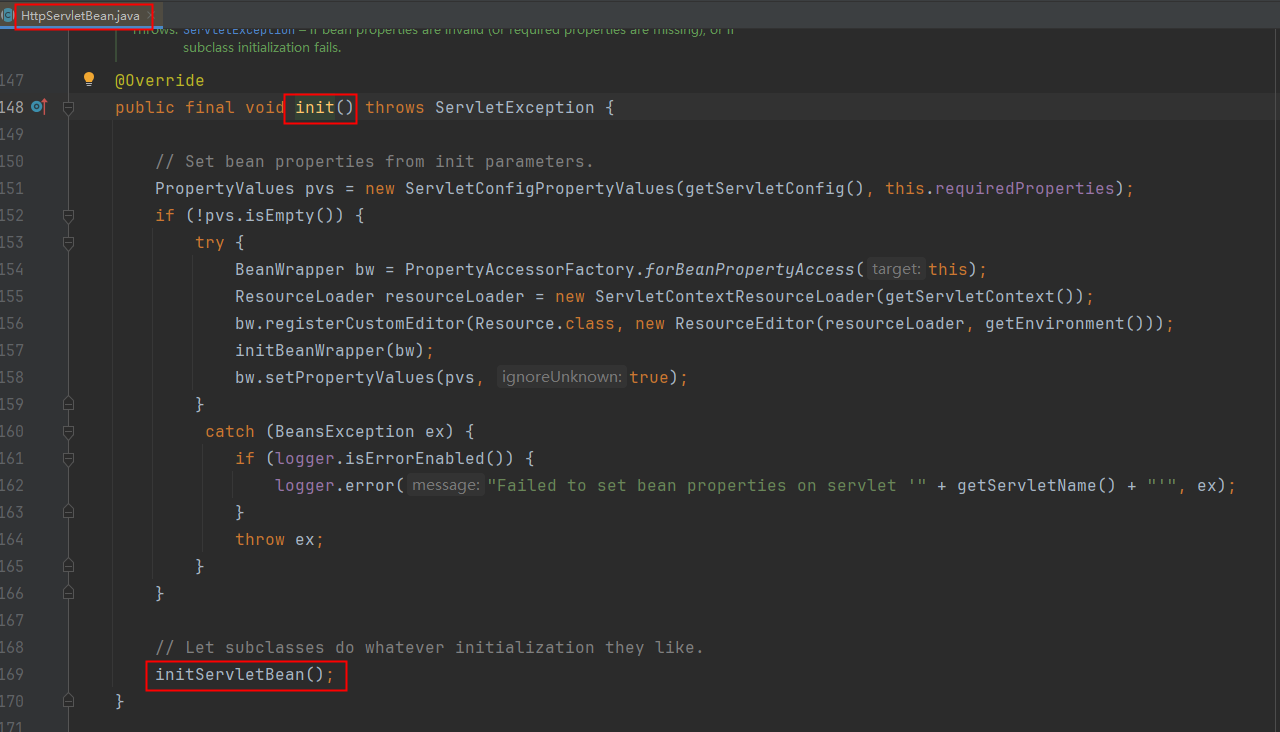

DispatcherServlet extends FrameworkServlet extends HttpServletBean extends HttpServlet extends GenericServlet implements Servlet

服务器启动阶段完成了

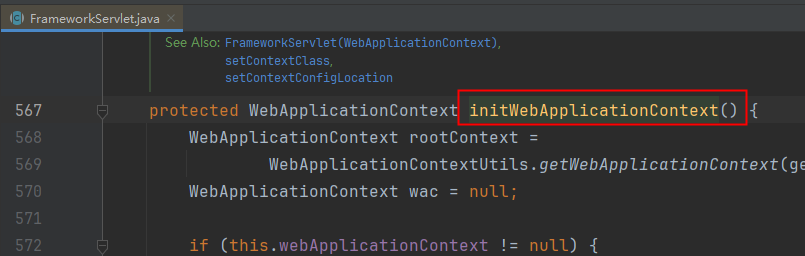

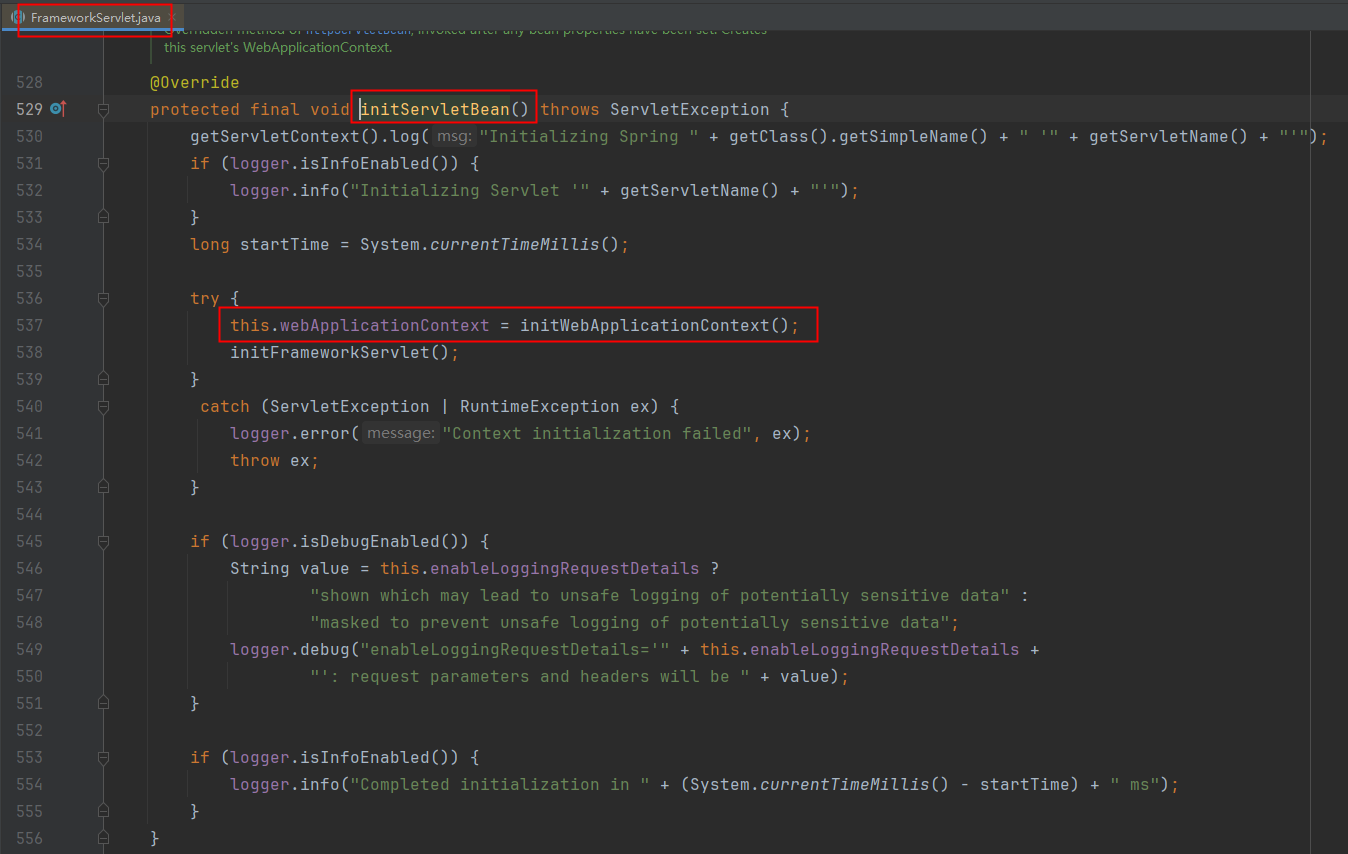

  1. 初始化Spring上下文(也就是创建所有的bean,让IoC容器将其管理起来)

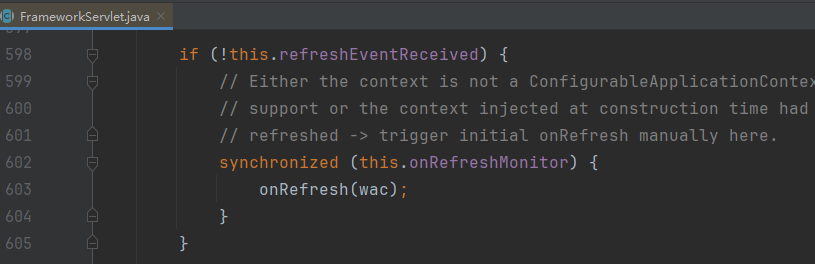

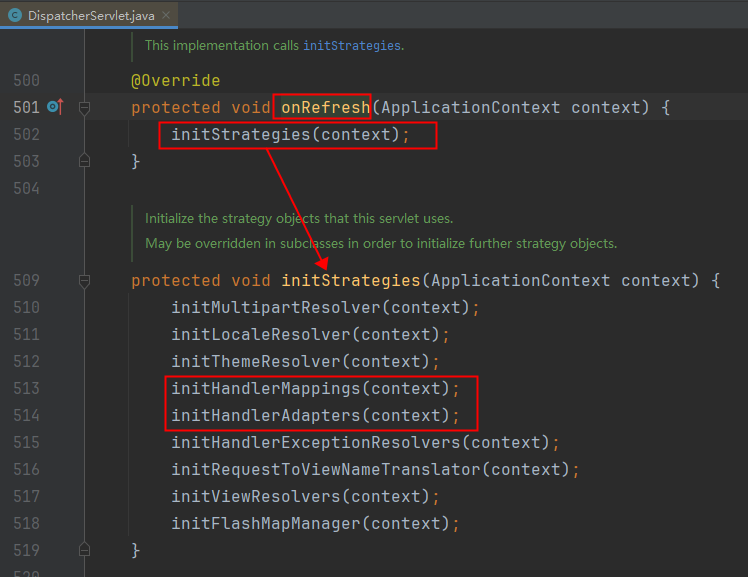

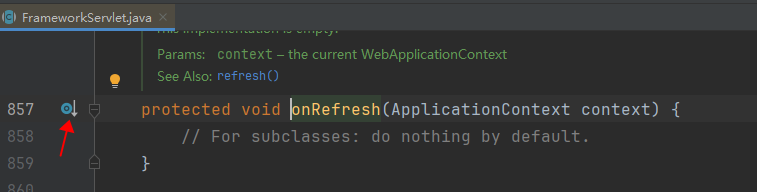

  2. 初始化SpringMVC相关的对象:处理器映射器、处理器适配器等

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

# spring # mvc
Logo
2048 AI社区

有“AI”的1024 = 2048，欢迎大家加入2048 AI社区

更多推荐

【世界模型】——LLM不只是序列预测器：Mind Lab新研究揭示大模型如何成为「世界模拟器」

在多个环境中训练的单个世界模型可以稳健地服务于所有环境，特别是通过共享的物理和叙事动态，在TextWorld和WebShop中取得了尤为显著的提升。来衡量这一点：CR = W2R / Real，其中Real是智能体在现实环境中的成功率，W2R是在现实环境中重放世界模型生成的动作时的成功率。Mind Lab认为，一个拥有忠实世界模型的系统可以形成预期、探测意外、预先规划并从想象中学习——这正是区分「

avatar 2048 AI社区

C#异步编程之 async 和 await 的用法

介绍C#异步编程之 async 和 await 的用法

avatar 2048 AI社区

官方客户端太难用广告还多？一气之下我自己用 AI 做了个网易云音乐桌面客户端

并非技术背景的我，前期用 Claude Code 找灵感，后期用 Codex 长期维护，做出了一个相当完善的无障碍网易云音乐客户端。主打一个屏幕阅读器友好和简洁丝滑的体验，欢迎星标和打赏！

avatar 2048 AI社区
