1、Graph的相关概念

一、StateGraph

LangGraph 的核心是将Agent，WorkFlow建模为图。您可以使用三个关键组件来定义一个Graph：

  1. State: 表示应用程序当前快照的共享数据结构。它可以是任何 Python 类型，但通常是 TypedDict 或 Pydantic BaseModel。
  1. Nodes: 编码代理逻辑的 Python 函数。它们接收当前的 State 作为输入，执行一些计算或副作用，并返回更新后的 State。
  1. Edges: 根据当前 State 决定接下来执行哪个 Node 的 Python 函数。它们可以是条件分支或固定转换。

通过组合 Nodes 和 Edges，您可以创建复杂的、循环的工作流，这些工作流会随着时间推移演进 State。需要强调的是：Nodes 和 Edges 仅仅是 Python 函数——它们可以包含 LLM 或仅是普通的 Python 代码。

要构建图，您首先定义状态，然后添加节点和边，最后进行编译。

Python
graph = graph_builder.compile(...)

二、State状态

定义图时，您要做的第一件事是定义图的 State。State 由图的 schema 以及指定如何将更新应用到状态的reducer 函数组成。State 的 schema 将作为图中所有 Nodes 和 Edges 的输入 schema，可以是 TypedDict 或 Pydantic 模型。所有 Nodes 将发出对 State 的更新，然后使用指定的 reducer 函数应用这些更新。

Python
from langgraph.graph.message import add_messages


class State(TypedDict):
    messages: Annotated[list[AnyMessage], add_messages]
    extra_field: int

Reducer函数

理解节点更新如何应用于 State，Reducer 是关键。State 中的每个键都有其独立的 reducer 函数。如果未明确指定 reducer 函数，则假定对该键的所有更新都应覆盖它。Reducer 有几种不同类型，从默认类型的 reducer 开始：

实例A

Python
from typing_extensions import TypedDict

class State(TypedDict):
    foo: int
    bar: list[str]

在此示例中，未为任何键指定 reducer 函数。假设图的输入是 {"foo": 1, "bar": ["hi"]}。然后假设第一个 Node 返回 {"foo": 2}。这被视为对状态的更新。请注意，Node 不需要返回整个 State schema，而只需返回一个更新。应用此更新后，State 将变为 {"foo": 2, "bar": ["hi"]}。如果第二个节点返回 {"bar": ["bye"]}，则 State 将变为 {"foo": 2, "bar": ["bye"]}。

实例B

Python
from typing import Annotated
from typing_extensions import TypedDict
from operator import add

class State(TypedDict):
    foo: int
    bar: Annotated[list[str], add]

在此示例中，我们使用 Annotated 类型为第二个键 (bar) 指定了一个 reducer 函数 (operator.add)。请注意，第一个键保持不变。假设图的输入是 {"foo": 1, "bar": ["hi"]}。然后假设第一个 Node 返回 {"foo": 2}。这被视为对状态的更新。请注意，Node 不需要返回整个 State schema，而只需返回一个更新。应用此更新后，State 将变为 {"foo": 2, "bar": ["hi"]}。如果第二个节点返回 {"bar": ["bye"]}，则 State 将变为 {"foo": 2, "bar": ["hi", "bye"]}。请注意，这里的 bar 键是通过将两个列表相加来更新的。

operator.add 和LangGraph.add_messages区别

在许多情况下，将之前的对话历史记录作为消息列表存储在图状态中会很有帮助。为此，我们可以在图状态中添加一个键（通道），用于存储 Message 对象列表，并使用 reducer 函数对其进行注释（参见下面示例中的 messages 键）。reducer 函数对于告诉图如何通过每次状态更新（例如，当节点发送更新时）来更新状态中的 Message 对象列表至关重要。如果您不指定 reducer，每次状态更新都将用最新提供的值覆盖消息列表。如果您只想将消息简单地附加到现有列表中，可以使用 operator.add 作为 reducer。

但是，您可能还需要手动更新图状态中的消息（例如，人机协作）。如果您使用 operator.add，您发送给图的手动状态更新将被附加到现有消息列表，而不是更新现有消息。为避免这种情况，您需要一个能够跟踪消息 ID 并在更新时覆盖现有消息的 reducer。为此，您可以使用预构建的 add_messages 函数。对于新消息，它只会简单地附加到现有列表，但它也会正确处理现有消息的更新。除了跟踪消息 ID，add_messages 函数还会在 messages 通道上收到状态更新时尝试将消息反序列化为 LangChain Message 对象。

MessagesState

由于在状态中包含消息列表非常常见，因此存在一个预构建的状态 MessagesState，它使得使用消息变得容易。MessagesState 定义了一个单一的 messages 键，它是一个 AnyMessage 对象列表，并使用 add_messages reducer。通常，需要跟踪的状态不仅仅是消息，因此我们看到人们会对此状态进行子类化并添加更多字段，例如：

Python
from langgraph.graph import MessagesState

class State(MessagesState):
    documents: list[str]  # 额外增加的key

三、节点Node

在 LangGraph 中，节点通常是 Python 函数（同步或异步），其中第一个位置参数是状态，（可选地）第二个位置参数是“config”，包含可选的可配置参数（例如 thread_id）。

Python
from typing_extensions import TypedDict

from langchain_core.runnables import RunnableConfig
from langgraph.graph import StateGraph

class State(TypedDict):
    input: str
    results: str

builder = StateGraph(State)


def my_node(state: State, config: RunnableConfig):
    print("In node: ", config["configurable"]["user_id"])
    return {"results": f"Hello, {state['input']}!"}


# The second argument is optional
def my_other_node(state: State):
    return state


builder.add_node("my_node", my_node)
builder.add_node("other_node", my_other_node)
...

START 节点

START 节点是一个特殊节点，它代表将用户输入发送到图的节点。引用此节点的主要目的是确定应首先调用哪些节点。

END 节点

END 节点是一个特殊节点，代表一个终止节点。当您想表示哪些边在完成后没有后续操作时，会引用此节点。

四、边Edge

边定义了逻辑如何路由以及图如何决定停止。这是代理工作方式以及不同节点之间如何通信的重要组成部分。有几种关键类型的边：

  • 普通边：直接从一个节点到下一个节点。
  • 条件边：调用函数以确定接下来要转向哪些节点。

一个节点可以有多个出边。如果一个节点有多个出边，则所有这些目标节点将在下一个超级步骤中并行执行。

普通边

如果您总是想从节点 A 转到节点 B，可以直接使用 add_edge 方法。

条件边

如果您想可选地路由到一条或多条边（或可选地终止），可以使用 add_conditional_edges 方法。此方法接受一个节点名称和一个在该节点执行后调用的“路由函数”：

Python
graph.add_conditional_edges("node_a", routing_function)

与节点类似，routing_function 接受图的当前 state 并返回一个值。

默认情况下，routing_function 的返回值用作下一个要发送状态的节点（或节点列表）的名称。所有这些节点都将在下一个超级步骤中并行运行。

您可以选择提供一个字典，将 routing_function 的输出映射到下一个节点的名称。

Python
graph.add_conditional_edges("node_a", routing_function, {True: "node_b", False: "node_c"})

routing_function就必须返回：Ture和False。

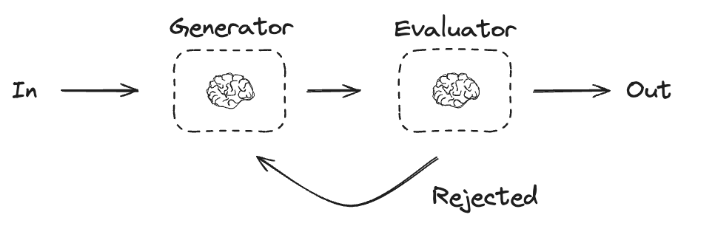

2、第一个案例：评估器

Python

from typing import Literal, TypedDict
from pydantic import BaseModel, Field
from langgraph.graph import StateGraph, END, START
from agent.my_llm import llm

# 定义图状态结构（使用TypedDict实现类型安全）
class State(TypedDict):
    joke: str          # 生成的冷笑话内容
    topic: str         # 用户指定的主题
    feedback: str      # 改进建议
    funny_or_not: str  # 幽默评级

# 结构化输出模型（用于LLM评估反馈）
class Feedback(BaseModel):
    """使用此工具来结构化你的响应"""
    grade: Literal["funny", "not funny"] = Field(
        description="判断笑话是否幽默",
        examples=["funny", "not funny"]
    )
    feedback: str = Field(
        description="若不幽默，提供改进建议",
        example="可以加入双关语或意外结局"
    )

# # 配置LLM结构化输出（需提前初始化llm对象）
# evaluator = llm.with_structured_output(Feedback)

# 节点定义
def llm_call_generator(state: State) -> dict:
    """LLM生成笑话节点（带反馈优化机制）"""
    prompt = (
        f"根据反馈改进笑话：{state['feedback']}\n主题：{state['topic']}"
        if state.get("feedback")
        else f"创作一个关于{state['topic']}的笑话"
    )
    response = llm.invoke(prompt)
    return {"joke": response.content}

def llm_call_evaluator(state: State) -> dict:
    """LLM笑话评估节点（结构化输出）"""
    evaluator = llm.bind_tools([Feedback])
    evaluation = evaluator.invoke(
        f"评估此笑话的幽默程度：\n{state['joke']}\n"
        "注意：幽默应包含意外性或巧妙措辞"
    )
    evaluation = evaluation.tool_calls[-1]['args']
    return {
        "funny_or_not": evaluation['grade'],
        "feedback": evaluation['feedback']
    }

# 条件路由函数
def route_joke(state: State) -> str:
    """动态路由决策（基于评估结果）"""
    return (
        "Accepted" if state["funny_or_not"] == "funny"
        else "Rejected + Feedback"
    )

# 构建工作流（使用StateGraph）
optimizer_builder = StateGraph(State)

# 添加节点（可替换为MCP工具[5](@ref)）
optimizer_builder.add_node("generator", llm_call_generator)  # 对应@mcp.tool()
optimizer_builder.add_node("evaluator", llm_call_evaluator)

# 构建连接关系
optimizer_builder.add_edge(START, "generator")
optimizer_builder.add_edge("generator", "evaluator")
optimizer_builder.add_conditional_edges(
    "evaluator",
    route_joke,
    {
        "Accepted": END,  # 合格则结束
        "Rejected + Feedback": "generator"  # 不合格则循环优化
    }
)

# 编译工作流（可导出为MCP服务[6](@ref)）
optimizer_workflow = optimizer_builder.compile()

# 执行示例（主题可动态替换）
# result = optimizer_workflow.invoke({"topic": "程序员"})
# print(f"最终笑话：{result['joke']}")
