焊接仿真这玩意儿，说难不难，说简单也不简单。最近在搞Abaqus焊接模拟培训，发现热源模型和子程序这俩货真是让人又爱又恨。今天咱们就来唠唠怎么用Dflux子程序整出靠谱的热源载荷，顺带说说生死单元这些骚操作。

先说热力耦合这事。焊接过程温度场和应力场跟连体婴似的分不开，必须用完全耦合分析。记得在材料属性里勾上"Thermal Expansion"选项，不然应力算出来能差出两条街。比如Q235钢的参数得这么设：

mdb.models['Model-1'].Material(name='Q235')
mdb.models['Model-1'].materials['Q235'].Elastic(table=((2.1e5, 0.3), ))
mdb.models['Model-1'].materials['Q235'].Plastic(table=((235.0, 0.0), ))
mdb.models['Model-1'].materials['Q235'].Expansion(table=((1.2e-5, ), ))

这expansion系数要是设错了，热变形能给你整出外星飞船的造型。

重点来了——Dflux子程序。Fortran代码里有个关键参数FLUX，得根据双椭球热源模型来算。看这段核心代码：

DO K=1,NTENS
    X_LOCAL = COORDS(1) - X0 - V*(TIME(2)-t_start)
    Y_LOCAL = COORDS(2) - Y0
    Z_LOCAL = COORDS(3) - Z0

    IF (TIME(2) .GT. t_start .AND. TIME(2) .LE. t_end) THEN
        Q = 0.6*eta*U*I/(a*b*c*pi*sqrt(pi))
        FLUX(K) = Q*exp(-3*(X_LOCAL**2/a**2 + Y_LOCAL**2/b^2 + Z_LOCAL**2/c**2))
    ENDIF
END DO

这里eta是电弧热效率，a、b、c控制热源形状。有个坑爹的地方——单位制！要是模型用毫米建的话，热流密度得乘以1e9，不然焊枪跟打火机似的没效果。

abaqus焊接仿真培训资料，含热源模型，子程序 焊接应力应变场及其数值模拟理论简介 热力耦合理论（热应力分析） 协同软件的安装和修改、Abaqus软件使用基础 焊接模型的前处理部分Dflux子程序（热源载荷） 作业计算部分 、后处理部分 、平板对接接头单道焊算例（完全耦合）、T型接头单道焊算例（顺序耦合） 、平板对接接头生死单元算例 、平板对接接头多道焊算例 、平板多焊缝焊接算例 、平板多焊缝同时焊接算例、搅拌摩擦焊算例（热源移动法）复合热源焊接算例、固有应变法的原理及仿真实例

生死单元算例更带劲。用model change实现逐层激活，但要注意单元激活时的初始应变。建议在initial分析步预定义所有单元，然后用：

mdb.models['Model-1'].ModelChange(name='Activate',
    createStepName='Step-1',
    regions=(
        mdb.models['Model-1'].rootAssembly.sets['weld-layer-1'],
    ),
    activeInStep=True,
    includeStrain=ON)

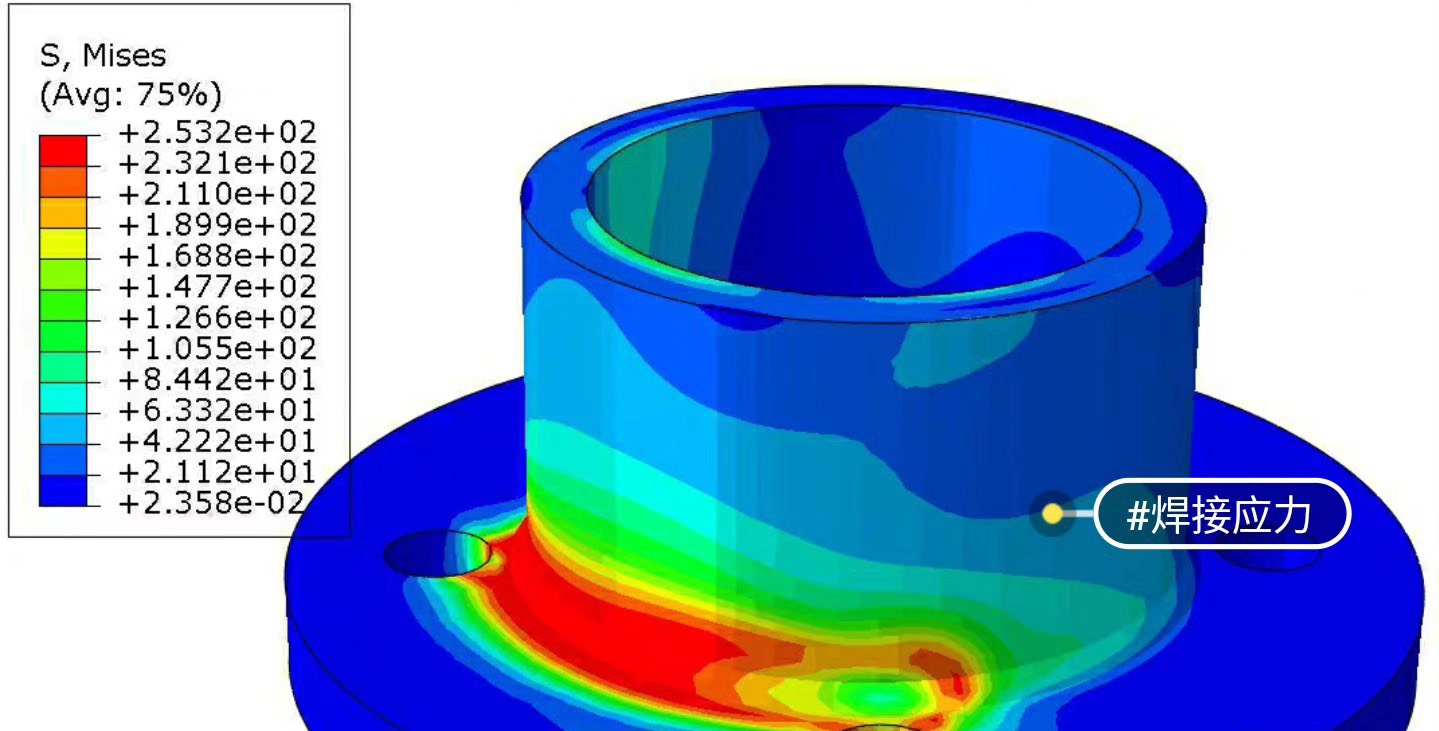

这个includeStrain开关要是关了，激活的单元会自带"瞬移"效果，应力直接崩盘。实测过，打开后残余应力分布能跟实验数据对得上。

后处理有个骚操作——用Python脚本批量提取路径上的应力值。下面这段代码能自动输出所有frame的Mises应力：

from odbAccess import *
odb = openOdb('welding.odb')
section = odb.steps['Step-1'].frames[-1].fieldOutputs['S'].getSubset(
    region=odb.rootAssembly.nodeSets['PATH_NODES'])
np.savetxt('stress.csv', section.values[0].data, delimiter=',')

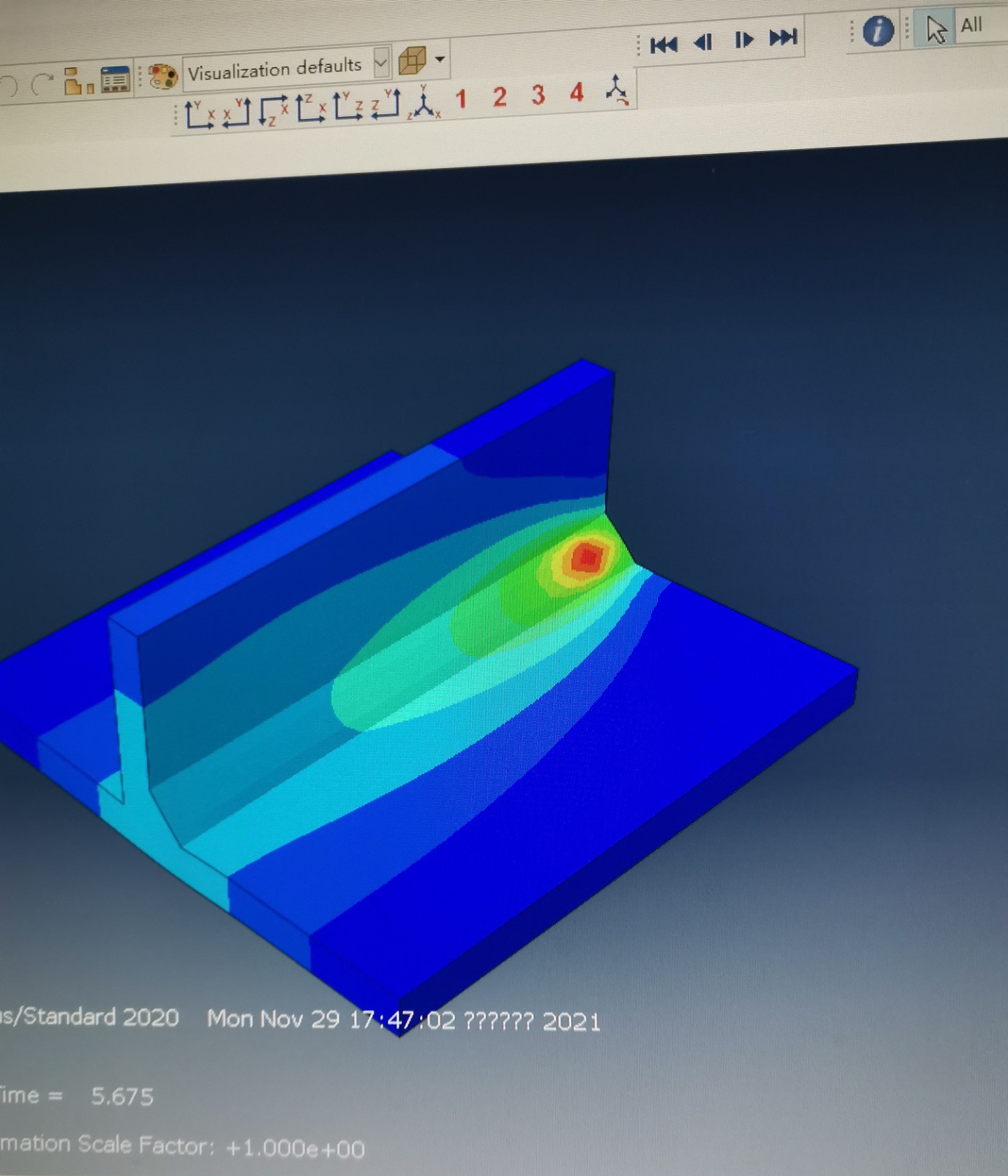

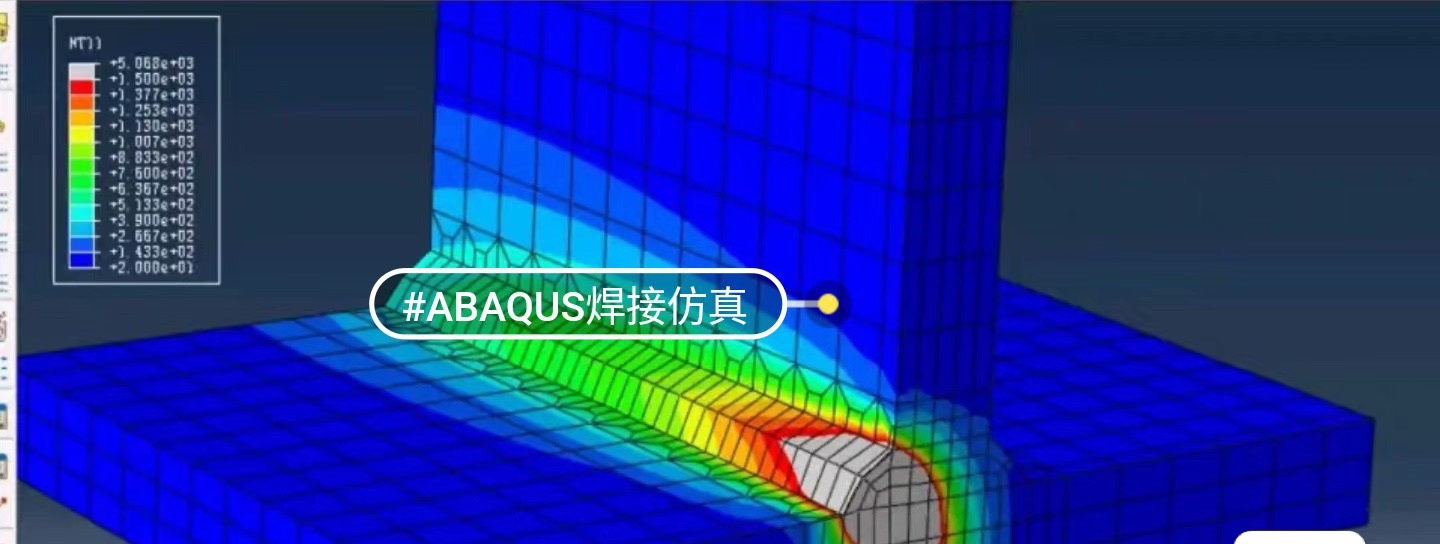

搞T型接头时发现个玄学现象——约束方式稍微改改，角变形能从3mm直接飙到8mm。后来发现是夹具刚度的锅，用connector模拟螺栓连接比直接encastre靠谱得多。

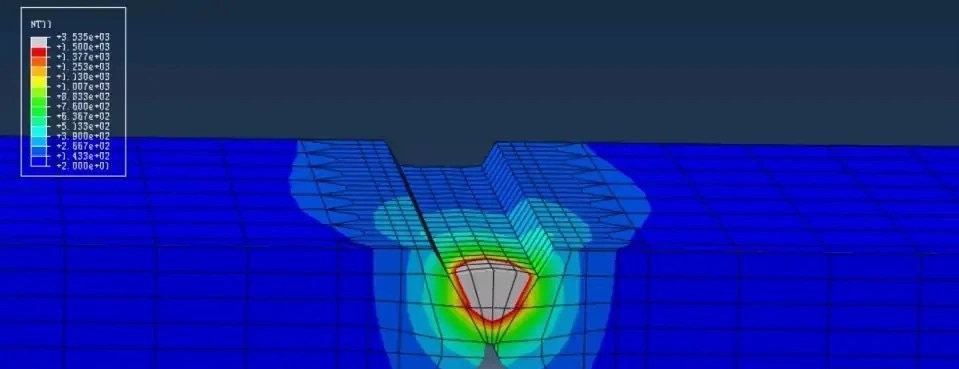

最后说下多道焊的坑。每道焊的初始状态得用predefined field导入上一步结果，但ABAQUS/CAE里这个导入按钮藏得比孙悟空的定海神针还深。正确姿势是在命令行敲：

mdb.models['Model-1'].materials['Q235'].predefinedFields['Initial-2'].setValues(
    fileName='Job-1.odb',
    step=1,
    increment=2)

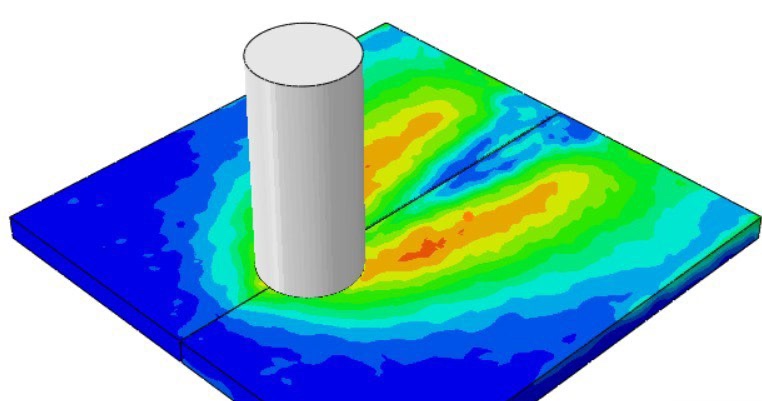

搞搅拌摩擦焊的时候，热源移动速度超过20mm/s就报错，后来发现是质量缩放系数设太大了。这玩意儿跟走钢丝似的，调小了算到地老天荒，调大了结果飘到外太空。

总之焊接仿真这活，三分靠技术，七分靠玄学。多摔几次跟头，自然就摸出门道了。代码记得多备份，谁知道哪天子程序突然给你来个segmentation fault呢？
