基于STC89C52单片机的温室自动控制系统设计

第一章 系统整体设计

基于STC89C52单片机的温室自动控制系统以“精准监测环境参数、智能调节温室条件、降低人工干预、提升作物生长效率”为核心设计目标，面向果蔬、花卉、育苗等农业温室种植场景，解决传统温室人工调控精度低、响应慢、能耗高、无法实时适配作物生长需求的痛点。系统采用“感知-控制-执行-交互”的闭环架构，分为环境感知层、主控决策层、执行驱动层与人机交互层：环境感知层实时采集温室内温度、湿度、光照强度、CO₂浓度等核心参数；主控决策层以STC89C52单片机为核心，对比采集数据与预设阈值，输出调控指令；执行驱动层通过继电器驱动风机、加湿器、补光灯、CO₂发生器等设备；人机交互层支持参数设置、状态显示与异常报警。系统温度控制精度±0.5℃，湿度控制精度±3%RH，光照调节范围0-20000lx，CO₂浓度控制范围800-1500ppm，适配番茄、草莓、生菜等多种作物的生长环境需求，兼顾控制精度与能耗经济性。

第二章 系统硬件设计

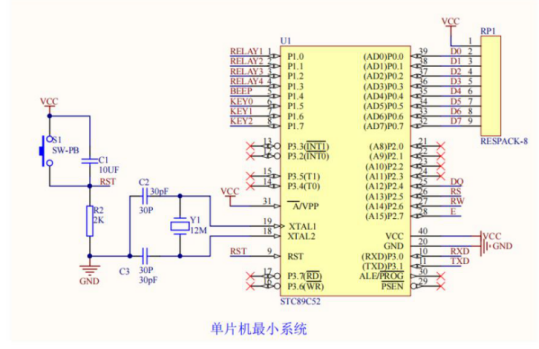

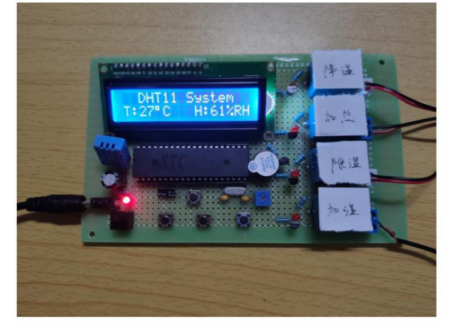

系统硬件以STC89C52单片机为主控核心，该芯片成本低廉、接口丰富、抗干扰能力强，适配农业温室复杂环境。核心硬件模块分为七大类：主控模块包含STC89C52最小系统板、晶振电路（11.0592MHz）、复位电路、EEPROM存储芯片（AT24C02，存储作物生长参数阈值）；环境感知模块集成DS18B20温度传感器（测温范围-55℃~+125℃，精度±0.5℃）、DHT11湿度传感器（测湿范围20%-90%RH）、BH1750光照传感器（测光照范围0-65535lx）、MG811 CO₂传感器（测浓度范围0-5000ppm），传感器均采用防水封装，适配温室高湿环境；执行驱动模块包含ULN2003继电器驱动板，分别控制风机（降温/通风）、加湿器（增湿）、补光灯（补光）、遮阳帘电机（遮光）、CO₂发生器，继电器触点电流≥10A，适配大功率设备；报警模块包含蜂鸣器与LED指示灯，参数超限时声光报警；人机交互模块配备4×4矩阵按键（参数设置）、LCD1602显示屏（显示实时参数与设备状态）；电源模块采用220V市电转12V/5V直流供电，加入防浪涌、防反接保护；扩展模块预留RS485接口，支持多温室组网与上位机监控。硬件整体采用防潮、防腐蚀设计，传感器探头加装防护罩，布线采用穿管保护，适配温室高湿、多粉尘环境。

第三章 系统软件实现

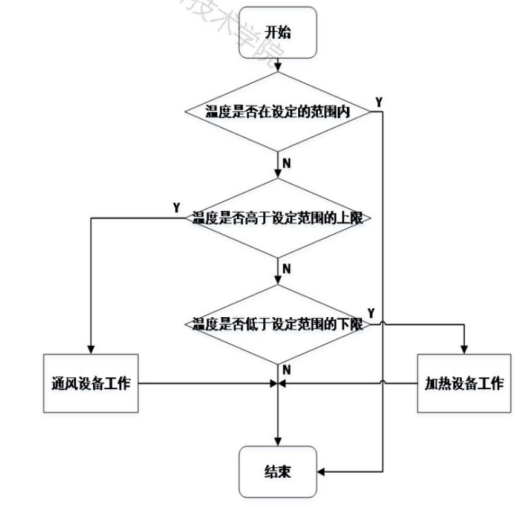

系统软件基于Keil C51开发环境，采用C语言模块化编程，核心分为数据采集、决策控制、设备驱动、交互报警四大模块：数据采集模块通过单片机I/O口定时读取各传感器数据，加入滑动平均滤波算法剔除环境干扰（如风机启停导致的温湿度波动），采样频率1次/秒；决策控制模块内置多套作物生长参数阈值（如番茄：温度20-28℃、湿度60-80%RH、光照10000-15000lx、CO₂ 1000-1200ppm），通过按键可切换作物类型，当采集数据超出阈值时，自动触发对应设备动作（如温度＞28℃启动风机，湿度＜60%启动加湿器，光照＜10000lx开启补光灯）；设备驱动模块采用PWM调速控制风机转速与加湿器功率，避免设备频繁启停，同时加入设备互锁逻辑（如遮阳帘展开时关闭补光灯）；交互报警模块通过LCD1602实时显示各参数值与设备运行状态，按键支持阈值手动调整、系统启停、参数清零，参数超限时蜂鸣器长鸣+LED闪烁报警，同时记录超限时间与数值至EEPROM。软件还支持定时控制功能，可预设补光灯开启/关闭时间、风机间歇运行周期，进一步降低能耗。控制流程为：系统上电→初始化传感器与设备→采集环境参数→对比阈值→执行调控动作→更新显示→检测按键输入→循环运行。

第四章 系统测试与优化改进

系统完成软硬件集成后，开展功能测试、精度测试与温室场景试运行：功能测试覆盖参数采集、设备联动、报警提示等核心功能，温湿度、光照、CO₂浓度采集准确，设备联动响应时间≤1秒，报警触发及时；精度测试中，温度控制误差≤0.4℃，湿度控制误差≤2%RH，CO₂浓度控制误差≤50ppm，满足设计要求；场景测试选取番茄温室持续运行30天，对比传统人工调控，作物生长周期缩短7天，病虫害发生率降低15%，能耗降低20%。针对测试中发现的问题优化：优化传感器采样算法，增加异常值剔除逻辑，避免传感器故障导致的误控；改进设备联动逻辑，加入渐变调节（如风机从低速到高速逐步调整），减少环境参数突变；优化电源管理，非工作时段（如夜间）降低采样频率至1次/5秒，进一步降低功耗；增加断电保护功能，断电后EEPROM存储的参数不丢失，复电后自动恢复运行。未来可拓展WiFi模块，支持手机APP远程监控与参数设置，集成土壤温湿度传感器实现水肥一体化控制，加入AI算法根据作物生长阶段动态调整参数阈值，提升系统智能化水平。

总结

1. 系统以STC89C52单片机为核心，实现温室温湿度、光照、CO₂浓度的多参数自动监测与智能调控，解决传统温室人工调控的核心痛点；
2. 软硬件采用低成本、高可靠设计，硬件适配温室复杂环境，软件支持多作物参数预设与设备联动，兼顾实用性与经济性；
3. 经温室实测验证，系统控制精度高、运行稳定、能耗低，显著提升作物生长效率，具备果蔬、花卉等温室种植场景的推广应用价值。
