如何让芯片在无人监督的情况下也能自我体检？
　　在当今高度集成的芯片制造领域，随着工艺节点不断缩小和电路复杂度指数级增长，传统测试方法已难以满足对芯片可靠性的严苛要求。逻辑内建自测试（Logic BIST）技术应运而生，成为解决这一挑战的关键技术。
　　
一、什么是Logic BIST？
　　Logic BIST全称为Logic Built-in Self-Test，即逻辑内建自测试。它是一种在芯片设计阶段集成到电路中的专用测试结构，旨在对芯片内部的随机逻辑电路进行自主检测。

与传统测试方法相比，Logic BIST的核心理念在于将测试功能内嵌到芯片设计中。这就像是给芯片植入了一套“免疫系统”，使得芯片在出厂后甚至服役期间，能够自行进行“体检”，及时揪出制造缺陷或老化故障。
　　

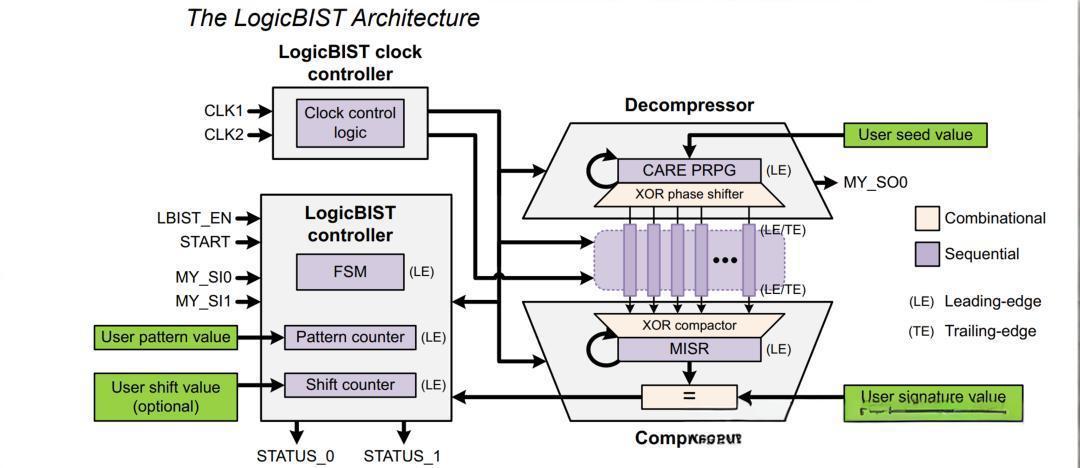

二、Logic BIST的架构组成

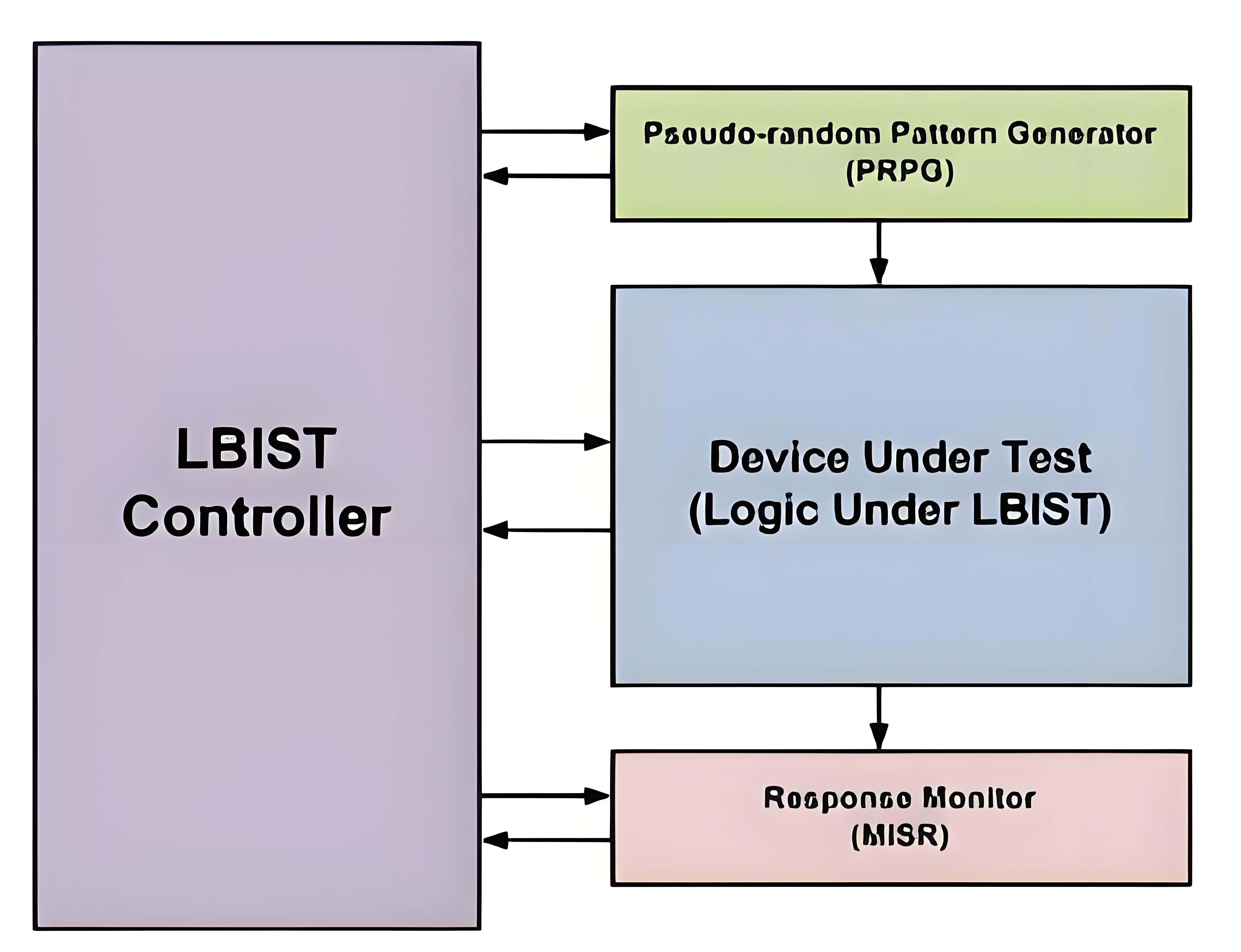

　　一个典型的Logic BIST系统包含四个关键组件，它们协同工作完成自我测试功能：
　　测试向量生成器（TPG）：作为测试激励的源头，TPG通过线性反馈移位寄存器（LFSR）生成伪随机测试序列。
　　为了提高随机性，通常会加入移相器。深度为N的LFSR可以驱动N条扫描链，产生的伪随机序列能够模拟各种可能的输入组合，对被测逻辑电路进行充分激励。
　　扫描链（Scan Chains）：这是连接TPG与被测逻辑的通道，也是Logic BIST可测试性设计的基础结构。在测试模式下，芯片内部的寄存器被重新配置为串行移位链路。
　　输出响应分析器（ORA）：负责压缩和分析被测逻辑对测试向量的响应。多输入签名寄存器（MISR）将大量输出响应压缩成一个固定的“签名”，与预先计算的无故障电路签名进行比对。
　　BIST控制器：作为Logic BIST系统的“大脑”，控制器协调整个测试过程，包括测试启停、模式切换、结果比对和状态报告。它包含有限状态机、Pattern计数器和小数计数器等组件。

三、Logic BIST的工作流程
　　Logic BIST的测试过程遵循严谨的序列：
　　初始化阶段：控制器接收启动信号，切换芯片到测试模式。扫描链复位，PRPG加载初始种子，MISR清零。
　　向量加载与应用阶段：PRPG生成的伪随机测试向量通过扫描链加载到被测逻辑的输入寄存器，随后应用功能时钟周期。
　　响应捕获与压缩阶段：被测逻辑的输出响应被捕获到输出寄存器，通过扫描链移位到MISR中进行压缩。
　　结果比对与恢复阶段：测试完成后，MISR产生的最终签名与预存的“黄金签名”比对，生成Pass/Fail信号。

四、为什么需要Logic BIST？
　　检测潜在缺陷：Logic BIST能够检测出厂前ATE测试未发现的潜在缺陷。例如，连接两个通孔的金属线在刻蚀过程中出现缺口，使用早期没有问题，但随着电迁移在使用一段时间后断裂。
　　降低测试成本：传统ATE设备价格昂贵，而Logic BIST通过将测试功能内置，减少了对昂贵ATE设备的依赖。
　　实现真正的高速测试：Logic BIST使用芯片的功能时钟进行测试，能够检测出仅在高频下出现的时序故障。
　　支持现场自检与持续监控：Logic BIST不仅用于制造测试，还能在芯片现场运行期间进行定期健康检查，这对汽车电子、工业控制等安全关键应用至关重要。

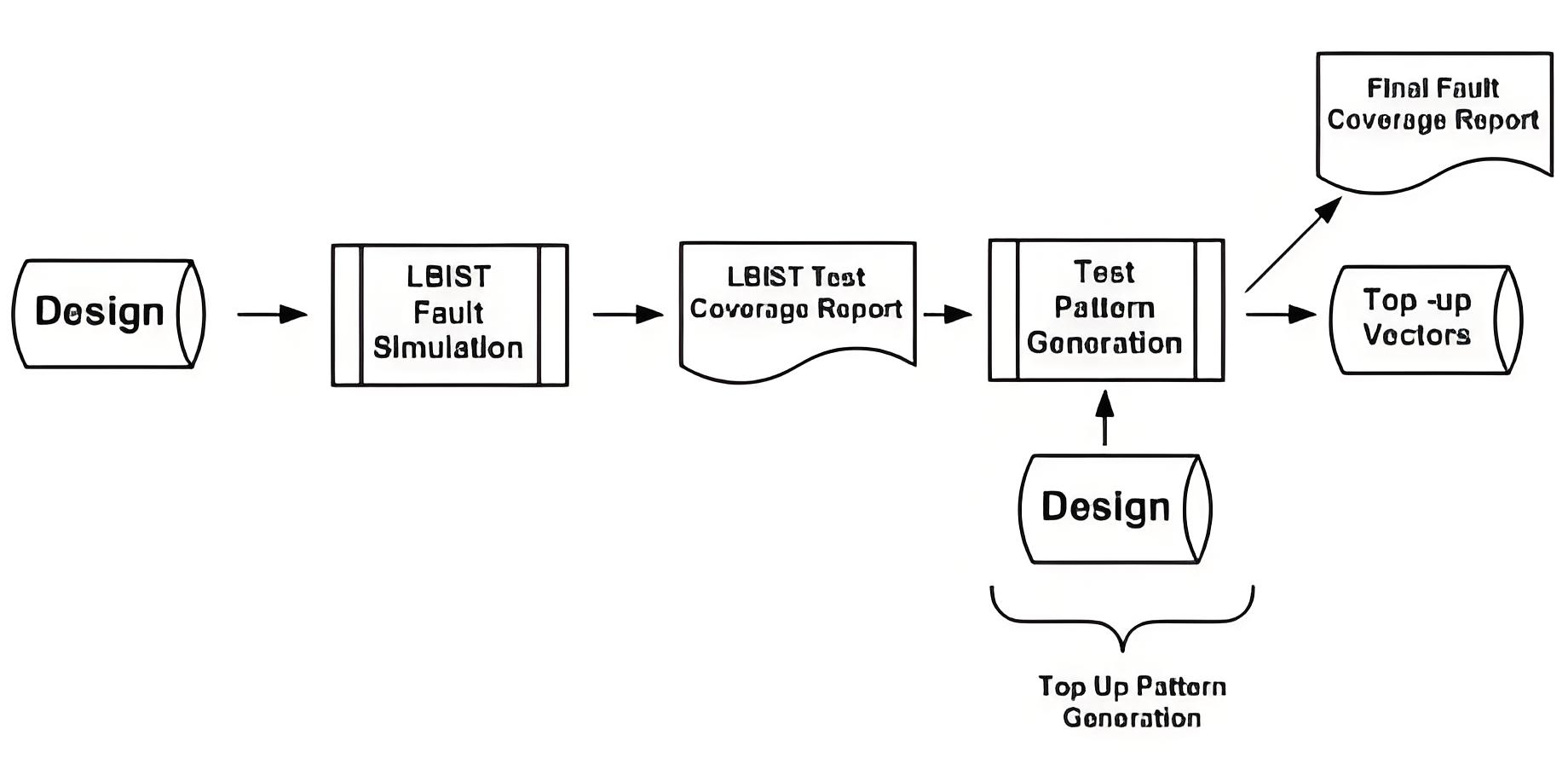

五、Logic BIST与ATPG的主要差异
　　测试向量生成方式不同：ATPG使用确定性算法生成向量，而Logic BIST使用伪随机向量。
　　对X态的容忍度不同：Logic BIST极度不能容忍X态，任何X态进入测试结果都会导致签名出错。
　　测试点需求不同：ATPG可以不加测试点，而Logic BIST基本上必须使用测试点来提高覆盖率。
　　ECO处理方式不同：网表ECO时，ATPG可以直接舍弃新寄存器，而Logic BIST需要添加控制电路避免X态。
　　
六、实际应用场景

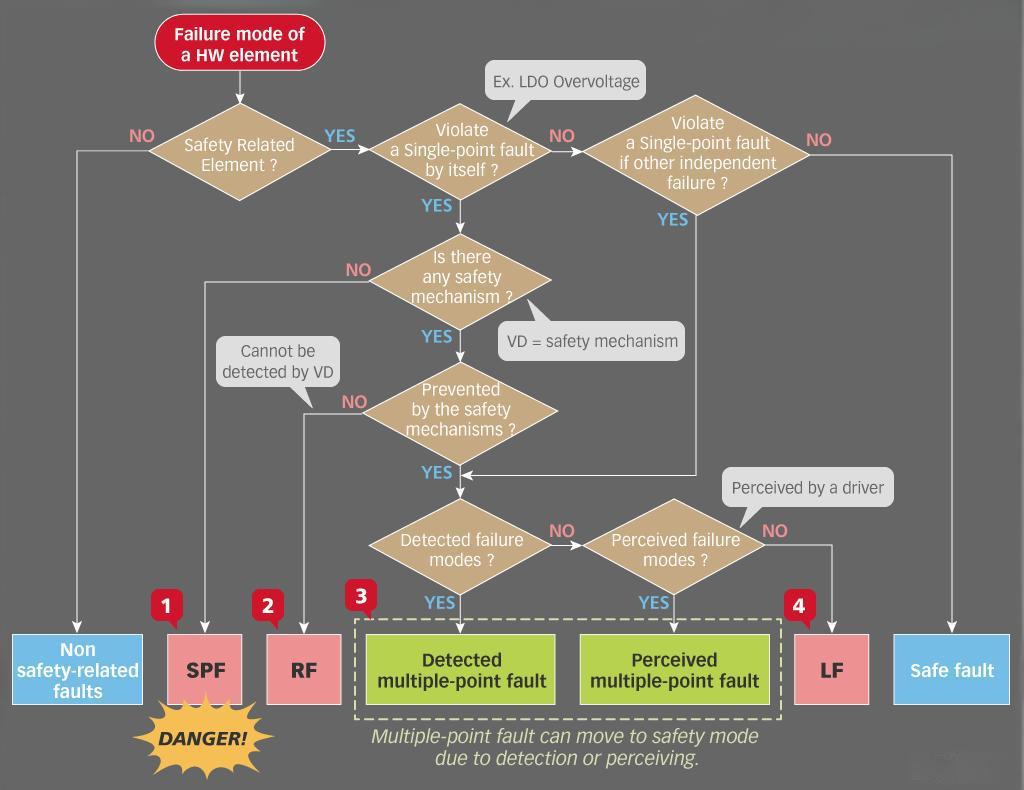

　　汽车电子与功能安全：在ADAS、发动机控制等安全关键应用中，Logic BIST是满足ISO 26262标准要求的关键技术。以英飞凌TC3xx系列芯片为例，Logic BIST用于检测MCU内部逻辑电路的潜伏故障。
　　高可靠性计算场景：在航空航天、工业控制和医疗设备等领域，芯片需在恶劣环境下长期稳定运行，Logic BIST提供了有效的在线监控方案。
　　高性能处理器与AI加速器：在现代多核处理器、AI加速器等复杂芯片中，Logic BIST解决了传统测试方法难以应对的挑战，特别适合复杂逻辑的测试需求。
　　
七、技术挑战与局限性
　　尽管Logic BIST具有显著优势，但也存在一些挑战：
　　测试覆盖率盲点：伪随机测试向量对某些特定故障的覆盖率可能不足。
　　面积与功耗开销：需要额外的测试电路，测试期间功耗通常高于正常功能模式。
　　测试时间较长：为了达到足够的故障覆盖率，需要生成大量测试向量。
　　诊断能力有限：响应压缩过程会丢失原始响应信息，使得故障精确定位困难。
　　
结语
　　Logic BIST技术代表了芯片测试领域的重要范式转变——从依赖外部设备转向芯片自我诊断。随着芯片技术的不断发展，Logic BIST机制也将不断优化和升级，为芯片的安全性和可靠性提供更强有力的保障。
　　在功能安全标准日益严格的今天，Logic BIST已不再是可选项，而是确保芯片全生命周期可靠性的必备技术。对于芯片设计师和测试工程师来说，深入理解并合理应用Logic BIST技术，是开发高可靠性芯片的关键。
