IX8024 与 ASM2824 实现PIN to PIN 封装兼容，是两款可替换的高速接口芯片，但 IX8024 在工艺、功能、PCIe 性能、电源设计上进行了全方位升级，ASM2824 则在成熟度、适配性上保留传统优势。以下从双方核心优势、优势深度剖析、应用场景差异三方面展开详细分析。

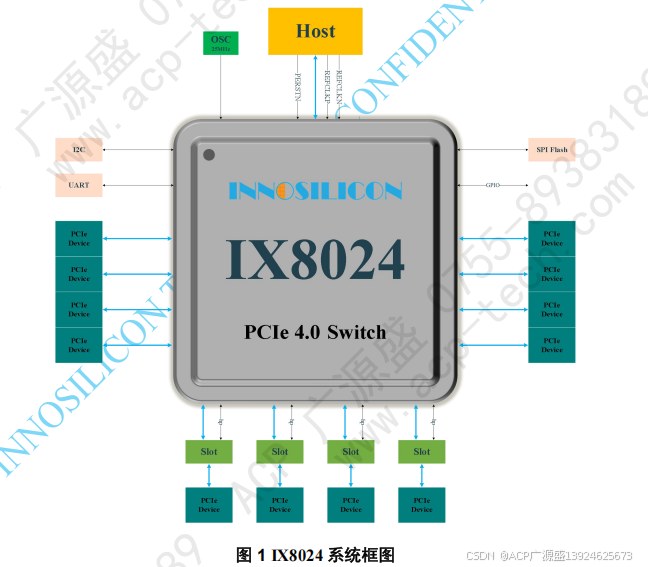

一、IX8024 核心优势及深度剖析

IX8024 作为新一代芯片，相比 ASM2824 的优势集中在性能升级、功能拓展、电源优化、设计简化四大维度，是面向高带宽、高可靠性、低功耗场景的升级款，具体优势及底层价值如下：

1. PCIe 性能大幅升级，支持高带宽传输需求

• 核心优势：支持 PCIe Gen1/2/3/4 全规格，同时具备16.0 GT/s 物理层扩展能力、接收端通道裕量调整、数据链路特性扩展三大独家 PCIe 能力，ASM2824 仅支持至 Gen3 且无上述扩展能力。
• 深度剖析：PCIe Gen4 的传输速率是 Gen3 的 2 倍，16.0 GT/s 物理层能力可满足24 通道满负载高速传输（Gen4 下 24 通道功耗 8.8W），适配 AI 算力集群、高带宽存储、高速服务器等对数据传输速率和稳定性要求极高的场景；接收端通道裕量调整能力可动态优化信号传输质量，降低高速传输中的误码率，提升系统稳定性。

2. 功能全面拓展，可靠性与智能化提升

（1）搭载高性能 MCU + 低电压晶振，运算与功耗双优

• 采用E906 MCU，相比 ASM2824 的 8051 MCU，具备更强的运算处理能力，可支撑更复杂的芯片控制逻辑和外设交互，适配智能化、高算力的应用场景；
• 晶振（OSC）采用1.8V 低电压，相比 ASM2824 的 3.3V 晶振，直接降低了时钟模块的功耗，契合芯片整体低功耗设计思路。

（2）独有 eFuse+TV sensor 功能，可靠性与防护性升级

• eFuse（电子熔丝）：支持片上编程，可实现芯片故障自修复、参数精准配置、系统过流 / 过压防护，无需外部防护器件，既简化硬件设计，又提升芯片在工业、服务器场景中的抗风险能力；ASM2824 无此功能，需额外外接保护电路。
• TV sensor（电压检测传感器）：实时监测芯片供电电压，实现电压异常的快速感知与响应，进一步提升芯片工作的稳定性，适配对供电可靠性要求高的工业、车载等场景。

（3）硬件设计简化，降低开发与物料成本

• 对 PREXT 引脚无要求，无需像 ASM2824 那样外接12.1KΩ 接地参考电阻，减少外围器件数量，降低 PCB 板面积占用和物料成本，同时简化硬件设计与调试流程。

3. 电源设计优化，低功耗 + 高集成 + 适配性强

（1）核心电源电压降低，原生低功耗

• 模拟电源为1.8V（ASM2824 为 2.5V）、Core 核心电源为0.9V（ASM2824 为 1.05V），更低的工作电压直接降低芯片静态功耗，契合新一代电子设备的低功耗需求；
• 无备用电源需求，ASM2824 需通过 D5/E5/F5/G5 管脚接入 3.3V 备用电源（VSUS33），而 IX8024 上述管脚内部悬空，无需额外设计备用电源电路，进一步简化电源系统设计。

（2）电源管脚兼容且灵活，适配多场景供电

• 数字 IO 电源（VCC33）支持1.8V/3.3V 双电压，相比 ASM2824 仅支持 3.3V，可适配不同供电标准的硬件系统，提升芯片的硬件兼容性；
• 电源管脚与 ASM2824 一一对应，封装 PIN to PIN 兼容，原有 ASM2824 的硬件设计仅需调整电源电压，即可直接替换为 IX8024，大幅降低产品升级的改造成本。

4. 封装规格标准化，替换无硬件改造成本

• 两者封装PIN to PIN 完全兼容，IX8024 封装尺寸为标准化 21mm×21mm，球间距 0.8mm，焊球数量 492 个，所有管脚定义、物理尺寸与 ASM2824 一致，原有基于 ASM2824 的 PCB 设计无需做任何物理修改，仅需调整电源参数和软件配置，即可实现无缝替换，大幅降低产品升级的研发周期和改造成本。

二、ASM2824 核心优势及深度剖析

ASM2824 作为成熟款芯片，虽在性能和功能上不及 IX8024，但在技术成熟度、场景适配性上保留自身优势，是面向中低带宽、传统场景的高性价比选择，具体优势如下：

1. 技术成熟度高，适配传统中低带宽场景

• 仅支持 PCIe Gen1/2/3，虽带宽较低，但该规格已在消费电子、普通工控、低带宽存储等场景应用多年，技术成熟、稳定性经过市场验证，无新技术适配的风险；
• 搭载 8051 MCU，是工业界经典的低性能 MCU，开发工具完善、固件设计简单，工程师上手难度低，适合研发能力较弱的中小企业或传统产品设计。

2. 支持 SRIS 功能，适配特定工业控制场景

• 独家支持SRIS 功能（IX8024 待验证），该功能适配工业控制、设备互联等对串行总线可靠性、同步性要求高的传统场景，是工业领域成熟的接口特性，可满足特定行业的标准需求。

3. 成本更低，适合高性价比量产场景

• 功能和性能更基础，芯片制程和设计更简单，核心物料成本低于 IX8024；
• 无需支持 eFuse、TV sensor 等高端功能，外围电路设计虽需增加参考电阻，但整体供应链成熟，量产成本可控，适合对成本敏感、无高带宽需求的中低端产品。

4. 电源设计适配传统系统，无需调整供电标准

• 模拟电源 2.5V、Core 电源 1.05V、数字 IO 电源 3.3V，均为传统电子设备的标准供电电压，无需额外设计双电压供电电路，适配原有传统电源系统，适合老旧产品的维护与量产。

三、IX8024 与 ASM2824 应用场景差异

基于两者的性能、功能、成本差异，两款芯片的应用场景形成高带宽高端场景与中低带宽传统场景的明确划分，具体适配场景及核心考量如下表所示：

维度	IX8024 适配场景	ASM2824 适配场景
核心带宽需求	高带宽（PCIe Gen4）：AI 算力集群、高速 SSD 主控、企业级服务器、高带宽数据采集设备	中低带宽（PCIe Gen1-3）：消费级 SSD、普通工控设备、低带宽数据传输终端
行业领域	云计算、大数据、人工智能、高端工业控制、车载高算力平台、军工设备	消费电子、民用安防、传统工业控制、低端嵌入式设备、便携式电子设备
设计核心考量	高传输速率、高可靠性、低功耗、硬件集成度、产品升级潜力	低成本、技术成熟度、供应链稳定性、传统系统适配性
硬件设计要求	支持双电压供电、简化外围器件、高集成度 PCB 设计	传统单电压供电、简单固件设计、低成本 PCB 布局
可靠性要求	高（需过流 / 过压防护、电压监测）：服务器、工业、车载	中低（无特殊防护需求）：消费电子、民用设备

典型场景举例

1. IX8024：搭载 PCIe Gen4 的 AI 训练服务器（需高带宽互联）、企业级 NVMe SSD 主控（需高速数据读写）、车载智能座舱高算力平台（需低功耗 + 高可靠性）、工业级高带宽数据采集仪（需电压监测 + 故障自修复）；
2. ASM2824：消费级 SATA/PCIe Gen3 SSD、普通家用监控摄像头、传统工业 PLC 控制器、便携式移动存储设备。

四、核心总结

1. IX8024是ASM2824 的升级款，在 PCIe 性能、功能拓展、电源优化、设计简化上全面领先，核心价值是高带宽、高可靠性、低功耗、易替换，适配新一代高算力、高带宽、智能化的电子设备，是未来高端场景的主流选择；
2. ASM2824的核心价值是成熟、稳定，适配中低带宽、对成本敏感的传统场景，适合量产型中低端产品，或无需性能升级的老旧产品维护；
3. 两者PIN to PIN 封装兼容的特性，让产品实现 “从 ASM2824 到 IX8024” 的无缝升级，仅需调整电源电压和软件配置，无需修改 PCB 物理设计，大幅降低企业的产品升级成本。
