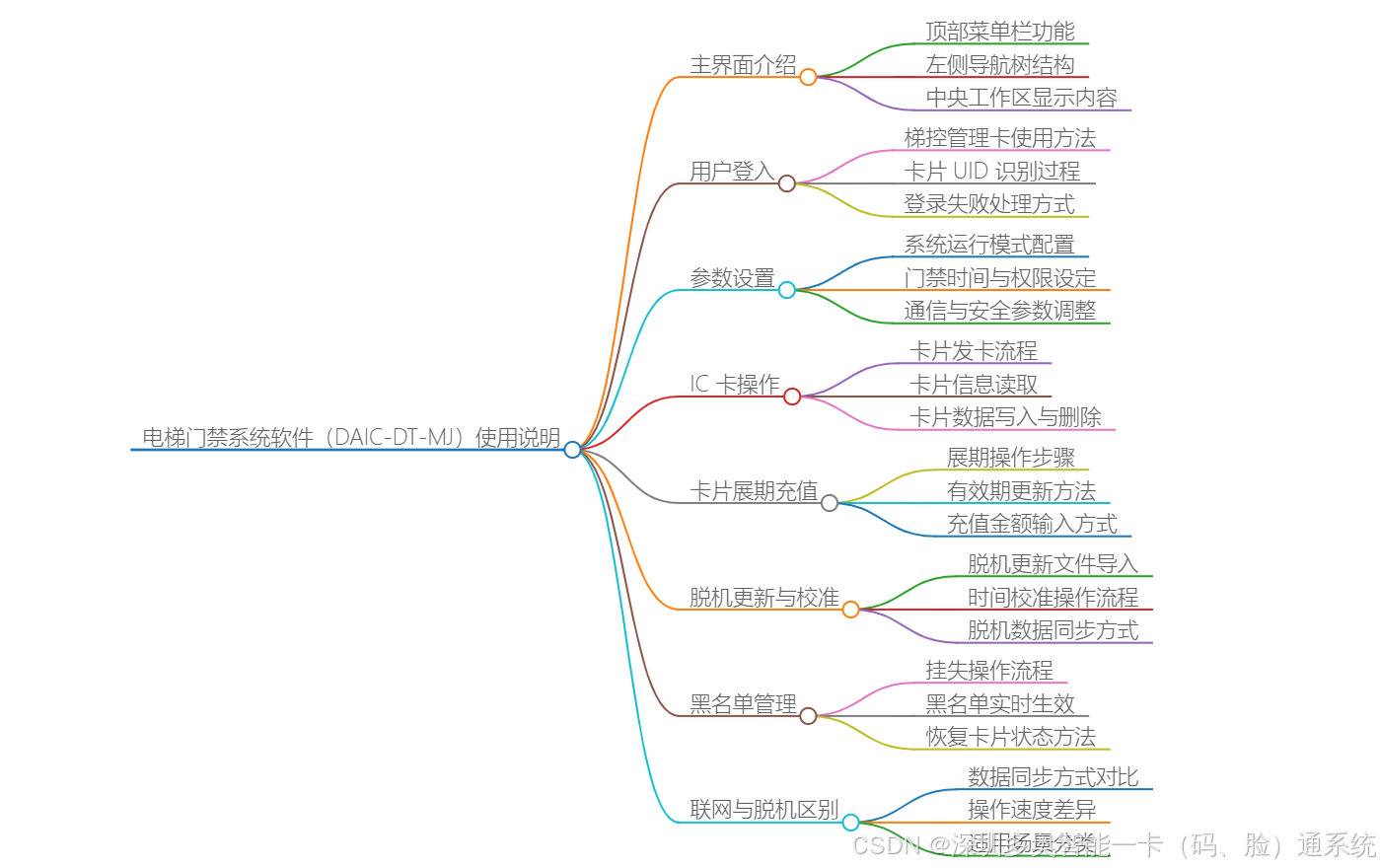

电梯门禁系统软件（ DAIC-DT-MJ ）使用说明

2.1 多奥电梯门禁系统软件主界面

主界面概述

DAIC-DT-MJ电梯门禁系统软件主界面是整个系统的操作中心，提供直观、友好的用户交互界面，方便管理员进行各项操作。

界面组成

• 顶部菜单栏：包含文件、编辑、设置、帮助等主要功能菜单

• 左侧功能导航栏：快速访问各个功能模块

◦ 用户管理

◦ 卡片管理

◦  电梯管理

◦  日志查询

◦ 系统设置

• 中央操作区：主要数据显示和操作区域

• 底部状态栏：显示系统状态、连接状态、当前时间等信息

主要功能模块

1. 用户管理：添加、编辑、删除用户信息

2. 卡片管理：卡片发行、挂失、解挂、充值、展期等

3. 电梯管理：电梯参数配置、楼层权限设置

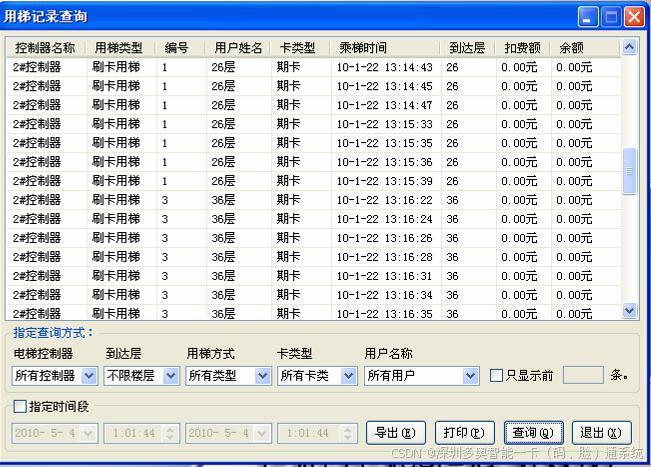

4. 日志查询：刷卡记录、报警记录、操作日志查询

5. 系统设置：系统参数配置、数据库管理

2.2 用户登入(梯控管理卡)

登入准备

在进行系统操作前，管理员需要使用梯控管理卡进行身份验证。

登入步骤

1. 启动软件

◦ 双击桌面图标启动DAIC-DT-MJ电梯门禁系统软件

◦ 等待系统加载完成

2. 连接读卡器

◦ 将USB读卡器连接到计算机

◦ 确认读卡器驱动已正确安装

3. 刷卡登入

◦ 使用梯控管理卡在读卡器上刷一下

◦ 系统自动读取卡片信息

◦ 验证通过后进入主界面

登入注意事项

• 梯控管理卡是系统最高权限卡，请妥善保管

• 如连续刷卡失败，请检查读卡器连接

• 梯控管理卡丢失应立即联系供应商挂失

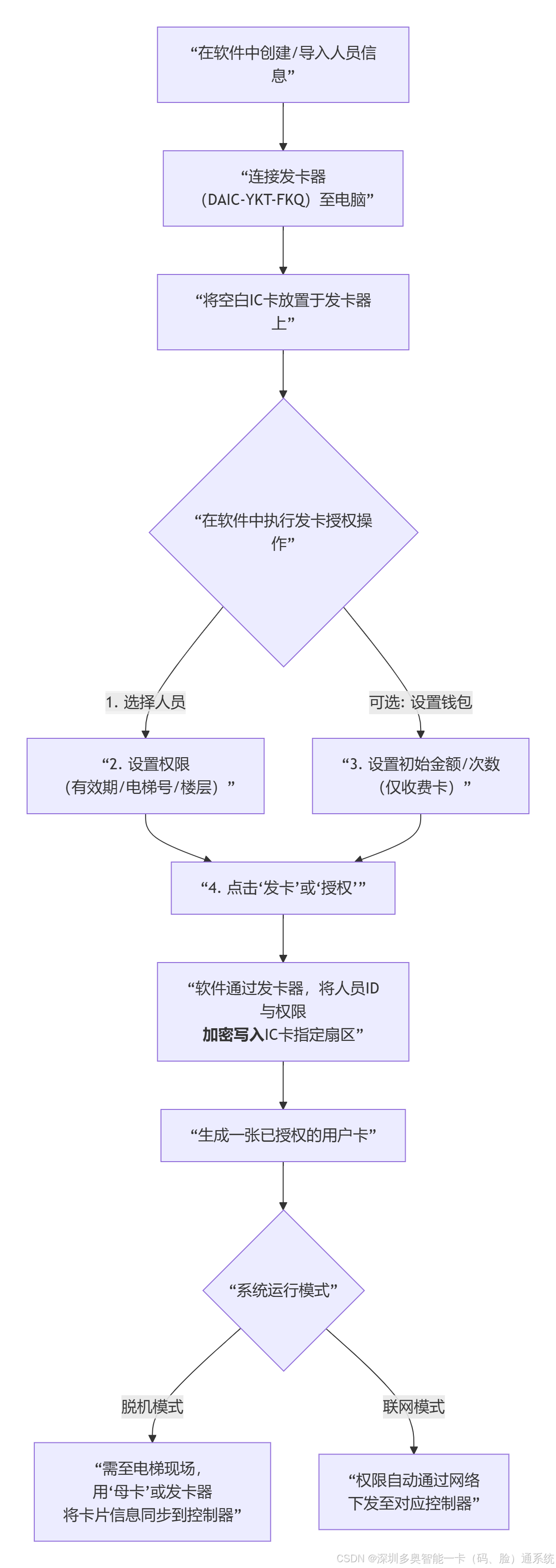

flowchart TD
    A[“在软件中创建/导入人员信息”] --> B[“连接发卡器<br>（DAIC-YKT-FKQ）至电脑”]
    B --> C[“将空白IC卡放置于发卡器上”]

    C --> D{“在软件中执行发卡授权操作”}
    D -- 1. 选择人员 --> E[“2. 设置权限<br>（有效期/电梯号/楼层）”]
    D -- 可选: 设置钱包 --> F[“3. 设置初始金额/次数<br>（仅收费卡）”]

    E --> G[“4. 点击‘发卡’或‘授权’”]
    F --> G

    G --> H[“软件通过发卡器，将人员ID与权限<br>**加密写入**IC卡指定扇区”]

    H --> I[“生成一张已授权的用户卡”]

    I --> J{“系统运行模式”}
    J -- 脱机模式 --> K[“需至电梯现场，<br>用‘母卡’或发卡器<br>将卡片信息同步到控制器”]
    J -- 联网模式 --> L[“权限自动通过网络<br>下发至对应控制器”]

2.3 智能梯控系统参数设置

参数设置入口

1. 点击主界面"系统设置"菜单

2. 选择"参数设置"选项卡

主要参数配置

1. 基本参数

• 电梯数量：设置电梯台数

• 楼层总数：设置建筑物楼层总数

• 电梯速度：设置电梯运行速度

• 门宽设置：设置电梯门宽度

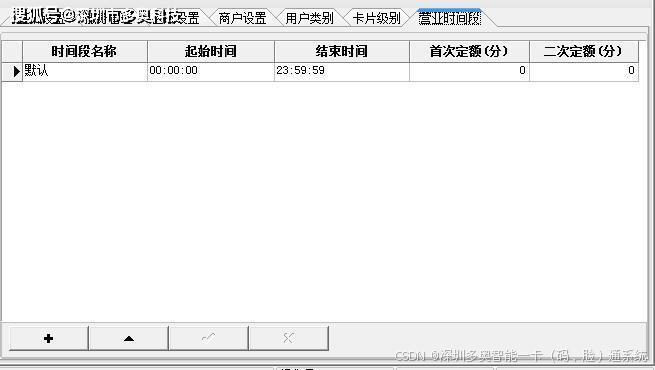

2. 时间参数

• 开门时间：设置电梯开门保持时间（单位：秒）

• 读卡超时：设置刷卡后按键超时时间（单位：秒）

• 有效期校验：是否启用卡片有效期检查

• 时段控制：设置有效刷卡时段

3. 权限参数

• 授权模式：选择楼层授权模式

◦ 全层通行：允许访问所有楼层

◦ 指定楼层：仅允许访问授权楼层

◦ 楼层组合：允许访问指定楼层组合

• 访客权限：设置访客临时授权规则

4. 通讯参数

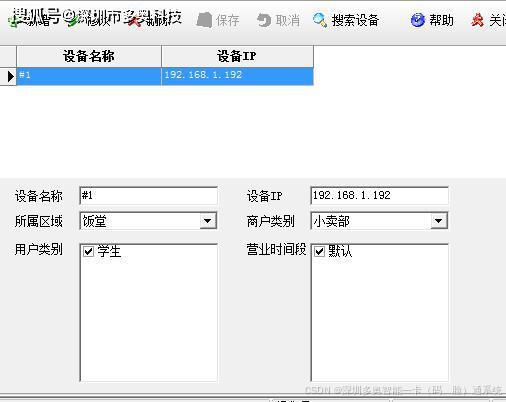

• 串口设置：设置串口通讯参数（波特率、数据位、停止位）

• 网络设置：设置IP地址、端口号

• 控制器地址：设置各控制器通讯地址

参数保存

设置完成后，点击"保存"按钮应用参数设置，部分参数需要重启系统生效。

2.4 IC卡电梯操作

IC卡类型

1. 管理卡：系统管理权限卡

2. 用户卡：普通用户使用卡

3. 母卡：用于挂失操作的特殊卡

4. 临时卡：访客临时使用卡

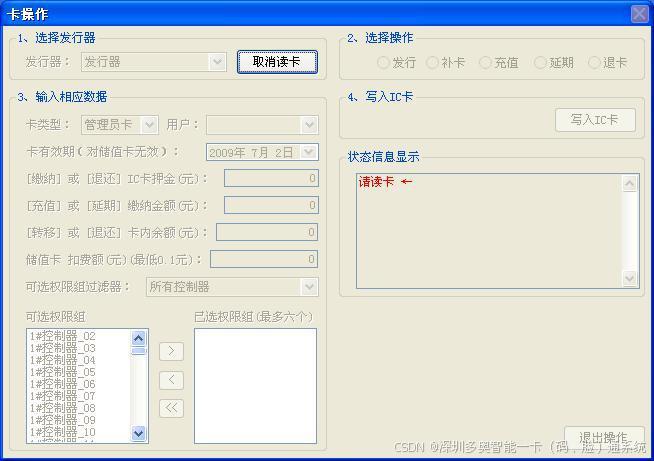

IC卡发行

1. 新建用户

◦ 点击"用户管理"→"新建用户"

◦ 填写用户基本信息（姓名、部门、联系方式等）

◦ 设置用户权限级别

2. 卡片写入

◦ 将空白IC卡放在读卡器上

◦ 点击"卡片发行"

◦ 选择要发行的用户

◦ 设置卡片有效期

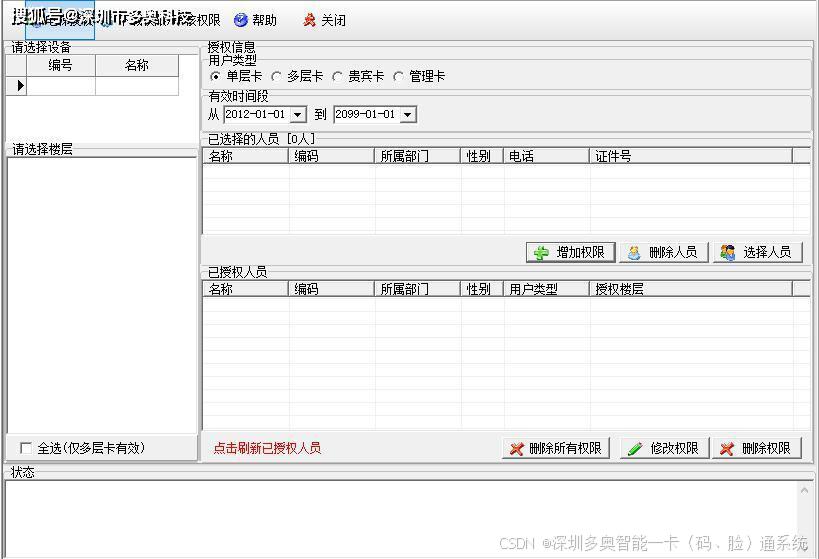

◦ 设置楼层权限

◦ 点击"写入"完成发行

IC卡操作

1. 刷卡使用

◦ 用户在电梯轿厢内刷IC卡

◦ 系统验证卡片有效性

◦ 验证通过后点亮授权楼层按钮

◦ 用户选择目标楼层

2. 卡片查询

◦ 支持按卡号、用户姓名查询卡片信息

◦ 查看卡片状态、有效期、权限等

3. 卡片挂失

◦ 在系统内标记卡片为挂失状态

◦ 挂失后该卡无法使用

◦ 支持解挂恢复使用

2.5 如何给电梯卡片展期即充值（又称梯控卡或门禁卡）

展期/充值概念

展期：延长卡片的有效使用期限

充值：增加卡内存储的金额或次数

展期操作步骤

1. 选择卡片

◦ 点击"卡片管理"

◦ 输入卡号或用户姓名搜索卡片

◦ 选择需要展期的卡片

2. 设置新有效期

◦ 点击"展期"按钮

◦ 在弹出的对话框中选择新的到期日期

◦ 或选择展期时长（如：展期3个月、展期1年）

3. 确认展期

◦ 检查新有效期设置是否正确

◦ 点击"确认"完成展期操作

◦ 系统自动更新卡片有效期

4. 同步数据

◦ 联网系统：自动同步到所有控制器

◦ 脱机系统：需使用数据采集卡同步数据

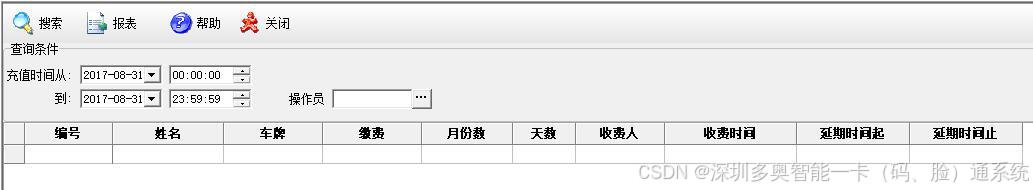

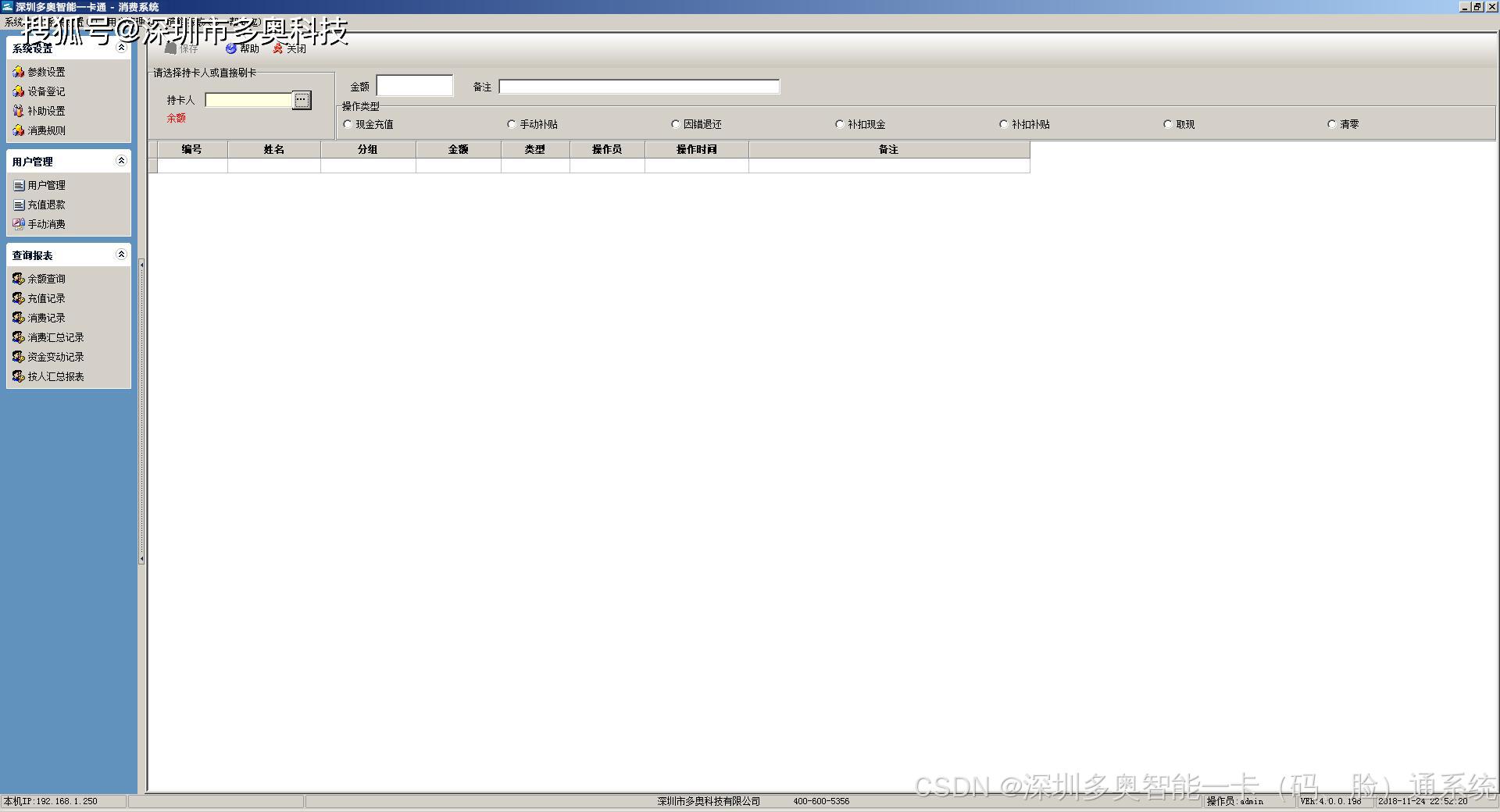

充值操作步骤（如支持消费功能）

1. 选择卡片

◦ 在卡片管理中找到目标卡片

2. 输入充值金额

◦ 点击"充值"按钮

◦ 输入充值金额

◦ 选择充值方式（现金、转账等）

3. 写入卡片

◦ 将卡片放在读卡器上

◦ 点击"写入"将金额写入卡片

◦ 系统记录充值日志

批量展期

支持对多张卡片同时进行展期操作：

1. 选中多张卡片

2. 右键选择"批量展期"

3. 设置统一展期时长

4. 批量应用展期

注意事项

• 展期前确认卡片状态正常

• 已挂失卡片需解挂后方可展期

• 充值金额不可逆，操作前请确认

• 保留展期/充值记录以备查询

2.6 智能脱机梯控更新操作

脱机系统特点

脱机梯控系统在无网络连接状态下独立运行，所有数据需要通过数据采集卡或移动存储设备进行同步更新。

更新操作流程

准备工作

1. 准备数据采集卡（U盘或专用采集卡）

2. 确认系统已生成最新的下载数据

数据下载

1. 在管理系统中点击"数据下载"

2. 选择需要下载的数据类型：

◦ 用户信息

◦  白名单（有效卡片信息）

◦ 黑名单（挂失卡片信息）

◦ 权限信息

◦  时间参数

3. 将数据采集卡连接到电脑

4. 点击"导出到采集卡"

5. 等待数据写入完成

数据上传（到控制器）

1. 携带数据采集卡到电梯控制器现场

2. 将采集卡连接到控制器数据接口

3. 按下控制器"更新"按钮（或自动识别）

4. 等待控制器读取并应用数据

5. 控制器指示灯显示更新完成

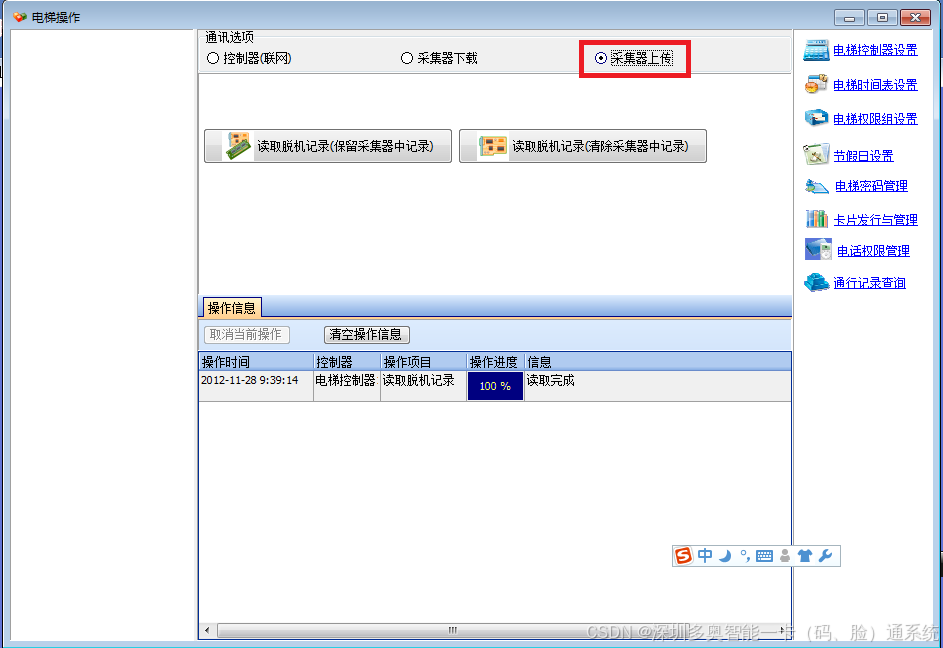

数据回收

1. 将采集卡连接到控制器

2. 回收刷卡记录、报警记录等数据

3. 将采集卡带回管理系统

4. 在系统中点击"数据上传"

5. 导入采集卡中的数据

6. 系统自动解析并保存记录

2.6.1 脱机电梯门禁怎么校准梯控控制器时间？

时间校准的重要性

脱机控制器独立运行，时间准确性直接影响：

• 卡片有效期验证

• 时段控制功能

• 日志记录时间戳

校准方法

方法一：通过数据采集卡校准

1. 准备采集卡

◦ 将数据采集卡连接到管理系统电脑

◦ 确保电脑时间准确（已同步网络时间）

2. 下载时间数据

◦ 在管理系统中点击"控制器管理"

◦ 选择目标控制器

◦ 点击"校准时间"按钮

◦ 系统将当前时间写入采集卡

3. 上传时间到控制器

◦ 将采集卡带到控制器现场

◦ 连接到控制器数据接口

◦ 按下"时间校准"按钮

◦ 等待校准完成（约3-5秒）

4. 验证时间

◦ 读取控制器当前时间

◦ 与标准时间对比确认

方法二：使用时间设置卡

1. 准备专用时间设置卡

2. 将时间设置卡连接到管理系统

3. 点击"写入时间"按钮

4. 系统将当前时间写入时间设置卡

5. 将时间设置卡带到各控制器逐一校准

方法三： 手动设置（如控制器支持）

1. 打开控制器面板

2. 找到时间设置按键

3. 按照说明书操作调整时间

4. 保存设置

校准建议

• 定期校准：每月至少校准一次

• 更换电池后校准：更换控制器备用电池后必须校准

• 跨时区注意：如系统跨时区部署，需分别校准各时区控制器

• ** daylight saving**：注意夏令时调整

2.6.2 智能脱机梯控挂失电梯门禁控制器黑名单(母卡) 方法？

黑名单概念

黑名单：存储在控制器中的挂失卡片列表，控制器会拒绝黑名单中的卡片刷卡通行。

挂失操作流程

步骤一：管理系统内挂失

1. 查询卡片

◦ 在卡片管理中搜索需要挂失的卡片

◦ 确认卡片信息无误

2. 执行挂失

◦ 点击"挂失"按钮

◦ 选择挂失原因（丢失、损坏、离职等）

◦ 填写备注信息

◦ 确认挂失

3. 生成黑名单数据

◦ 系统自动将该卡加入黑名单

◦ 更新黑名单数据文件

步骤二： 同步黑名单到控制器

1. 准备母卡（黑名单卡）

◦ 将专用母卡连接到管理系统

◦ 点击"黑名单管理"

◦ 选择"下载黑名单到母卡"

2. 写入黑名单数据

◦ 系统将最新黑名单数据写入母卡

◦ 显示写入的卡片数量

◦ 确认写入成功

3. 现场更新控制器

◦ 将母卡带到电梯控制器现场

◦ 将母卡连接到控制器数据接口

◦ 按下控制器"更新黑名单"按钮

◦ 控制器读取并应用黑名单数据

◦ 指示灯显示更新完成

步骤三：验证挂失效果

1. 使用已挂失的卡片在电梯上刷卡

2. 系统应拒绝该卡刷卡

3. 控制器记录拒绝日志

批量挂失

支持一次性挂失多张卡片：

1. 选中多张卡片

2. 右键选择"批量挂失"

3. 统一填写挂失原因

4. 一次性生成黑名单数据

5. 通过母卡同步到所有控制器

解挂操作

如需要恢复挂失卡片使用：

1. 在系统中找到已挂失的卡片

2. 点击"解挂"按钮

3. 从黑名单中移除该卡片

4. 更新黑名单数据

5. 通过母卡同步到控制器

注意事项

• 挂失操作需要管理员权限

• 建议每周更新一次黑名单数据

• 保留挂失记录以备审计

• 母卡应妥善保管，防止黑名单数据被篡改

• 多台控制器需要逐一更新黑名单

2.7 电梯门禁联网与智能脱机梯控区别？

功能对比表

对比项目	联网梯控系统	智能脱机梯控系统
网络连接	需要持续的网络连接	无需网络连接，独立运行
数据同步	实时自动同步	通过采集卡手动同步
数据上传	自动上传刷卡记录	需采集卡回收数据
挂失响应	立即生效，实时生效	需更新控制器黑名单
卡片发行	实时下发到控制器	需采集卡同步数据
时间校准	自动同步时间	手动校准
系统维护	远程维护，方便	需现场操作
设备成本	较高（含网络设备）	较低
布线要求	需要网络布线	仅需要电源线
适用场景	大型项目、多电梯集中管理

对比项目	联网梯控系统	智能脱机梯控系统
		小型项目、单栋楼、无网络环境
数据实时性	实时性高	有延迟
故障影响	网络故障影响使用	单点故障，影响小
扩展性	易扩展，支持大规模	扩展受限于管理效率

联网梯控系统特点

优势

1. 实时性强

◦ 卡片发行后立即生效

◦ 挂失操作实时生效

◦ 实时监控电梯使用情况

2. 管理便捷

◦ 远程管理所有控制器

◦ 无需现场操作

◦ 集中维护升级

3. 功能丰富

◦ 支持远程监控

◦ 支持实时报警

◦ 支持数据统计报表

4. 数据完整

◦  自动上传所有刷卡记录

◦ 数据丢失风险低

劣势

1. 成本较高

◦ 需要网络设备

◦ 布线成本高

◦ 维护成本相对较高

2. 依赖网络

◦  网络故障影响使用

◦ 需要稳定的网络环境

3. 部署复杂

◦ 需要专业网络配置

◦ 需要固定IP地址

智能脱机梯控系统特点

优势

1. 成本较低

◦ 无需网络设备

◦ 布线简单

◦ 适合预算有限的项目

2. 独立可靠

◦ 不依赖网络

◦ 单点故障不影响其他设备

◦ 系统稳定性高

3. 部署灵活

◦ 无需网络配置

◦ 安装调试简单

◦ 适合分散部署

4. 维护简单

◦ 控制器独立运行

◦ 故障排查简单

劣势

1. 数据不同步

◦ 刷卡记录需手动回收

◦ 数据有延迟

◦ 可能丢失部分记录

2. 操作繁琐

◦ 需要现场操作更新

◦ 挂失响应慢

◦ 管理效率低

3. 功能受限

◦ 不支持实时监控

◦ 不支持远程报警

◦ 缺乏高级功能

选型建议

选择联网梯控系统的情况

• 大型社区、写字楼、商场等多电梯项目

• 需要集中管理多个电梯控制器

• 需要实时监控和报警功能

• 对数据实时性要求高

• 预算充足，重视管理效率

选择智能脱机梯控系统的情况

• 小型项目（单栋楼或少于5台电梯）

• 无网络环境或网络不稳定

• 预算有限

• 对实时性要求不高

• 分散部署，不便联网

混合方案

对于某些项目，可以采用混合方案：

• 主电梯使用联网系统，便于集中管理

• 次要电梯或货梯使用脱机系统，降低成本

• 通过统一管理系统管理两种模式

总结

联网梯控系统和智能脱机梯控系统各有优劣，选型时应根据项目规模、预算、功能需求、网络条件等综合因素进行选择。联网系统适合大型、集中管理场景；脱机系统适合小型、分散、无网络环境场景。

附录 常见问题解答 Q1: 梯控管理卡丢失怎么办？ A: 立即联系供应商，提供相关证明信息，申请重新发行管理卡，并将原管理卡卡号加入黑名单。 Q2: 刷卡后电梯没反应怎么办？ A: 检查以下几点： 1. 卡片是否在有效期内 2. 卡片是否被挂失 3. 读卡器是否正常工作 4. 控制器是否正常通电 Q3: 联网系统网络中断后还能使用吗？ A: 联网控制器通常具备缓存功能，网络中断后仍可使用缓存的权限数据，但无法实时更新权限和上传记录。 Q4: 脱机系统如何保证数据安全？ A: 定期回收刷卡记录数据，及时备份系统数据库，妥善保管母卡和采集卡。 Q5: 控制器时间偏差多大需要校准？ A: 建议时间偏差超过30秒时就进行校准，以确保时段控制和有效期验证的准确性。
